Данная централизованная система теплоснабжения представляет собой совокупность источника тепловой энергии и теплопотребляющих установок потребителей, технологически соединенных тепловыми сетями.
Котельная построена и введена в эксплуатацию в 2003 году. В котельной установлено два котлоагрегата марки «ТВГ-0,75» по 0,75 Гкал/час каждый, год ввода в эксплуатацию – 2003 г.
Тепловая мощность котельной на 2012 год составляет 1,5 Гкал/час, расчетная присоединенная мощность потребителей тепла – 0,96 Гкал/ч и в настоящее время она загружена на 64 %. Общая площадь отапливаемых зданий от центральной котельной №1 составляет – 9 706,22 м2. Общий объем отапливаемых зданий от центральной котельной №1составляет 55 953,0 м3. Топливом является природный газ. Общая длина теплотрасс от котельной – 1 106 м. Максимальная отдаленность потребителей от котельной составляет 500 метров.
Таблица 1.2.1
Марка установленного в котельной котла | Средний КПД котлов по режимной карте, % | КПД современных котлов, не менее % |
ТВГ-0,75 | 80 | 93,0 |
ТВГ-0,75 | 80 | 93,0 |
Оценка удельного расхода топлива на производство тепловой энергии:
Таблица 1.2.2
Фактический удельный расход топлива на производство ТЭ, кг. у.т./Гкал (2012 г.) | Удельный расход топлива на производство тепловой энергии современными котлами, кг. у.т./Гкал |
270,3 | 145 - 150 |
Анализируя вышеуказанные показатели, специалисты экспертной организации считают, что необходимо проведение модернизации установленного оборудования, в связи с высоким фактическим удельным расходом топлива на производство тепловой энергии.
Установленная мощность источника тепловой энергии - сумма номинальных тепло-вых мощностей всего принятого по акту ввода в эксплуатацию оборудования, предназна-ченного для отпуска тепловой энергии потребителям на собственные и хозяйственные нужды.
Располагаемая мощность источника тепловой энергии - величина, равная установленной мощности источника тепловой энергии за вычетом объемов мощности, не реализуемой по техническим причинам, в том числе по причине снижения тепловой мощности оборудования в результате эксплуатации на продленном техническом ресурсе (снижение параметров пара перед турбиной, отсутствие рециркуляции в пиковых водогрейных котлоагрегатах и др.).
Мощность источника тепловой энергии нетто - величина, равная располагаемой мощности источника тепловой энергии за вычетом тепловой нагрузки на собственные и хозяйственные нужды.
Центральная котельная №1
Оценка тепловых мощностей источника тепловой энергии.
Таблица 1.2.3
Установленная мощность источника, Гкал/ч | Располагаемая мощность источника, Гкал/час | Нетто мощность источника, Гкал/час | Собственные и хозяйственные нужды, Гкал/час |
1,5 | 1,5 | 1,49 | 0,01 |

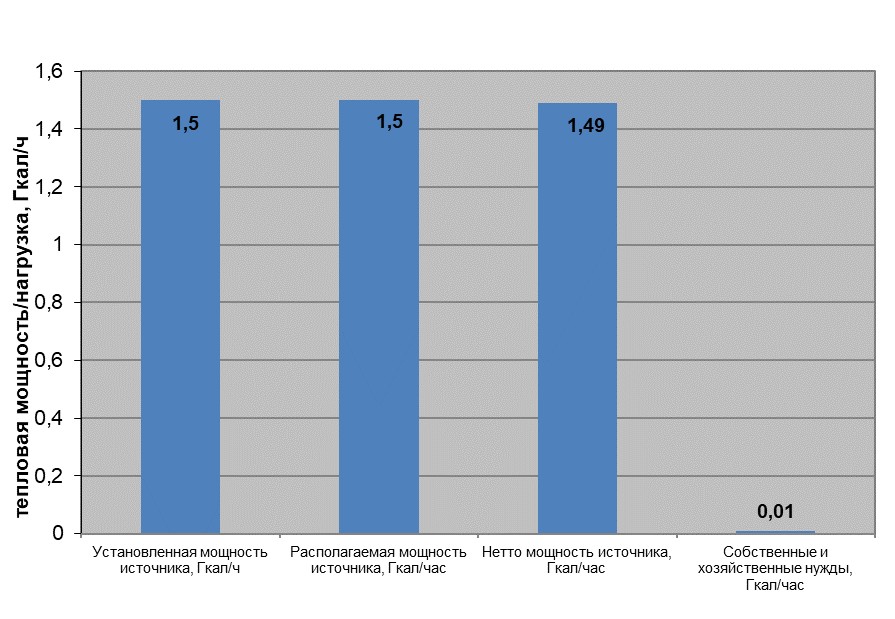

Диаграмма 1.2.1
|
Срок ввода в эксплуатацию теплофикационного оборудования, год последнего освидетельствования при допуске к эксплуатации после ремонтов, год продления ресурса и мероприятия по продлению ресурса
Центральная котельная №1
Таблица 1.2.4
Марка установленного в котельной котла | Год ввода в эксплуатацию оборудования | Нормативный срок службы оборудования (в соответствии с паспортом) | Остаточный ресурс оборудования | Год продления ресурса, мероприятия по продлению ресурса | Год последнего освидетельствования при допуске к эксплуатации после ремонтов |
ТВГ-4,3 | 2003 | 20 | 10 | Ежегодный ремонт | - |
ТВГ-4,3 | 2003 | 20 | 10 | Ежегодный ремонт | - |
Из данных представленной таблицы следует, что оборудование котельной эксплуатируется меньше нормативного срока службы котлов, равный 20 годам, в настоящее время они готовы к производству тепловой энергии в объеме, необходимом для обеспечения качественного теплоснабжения подключенных потребителей в период низких температур наружного воздуха ОЗП 2012/2013 г.
Способ регулирования отпуска тепловой энергии от источников тепловой энергии с обоснованием выбора графика изменения температур теплоносителя. Описание графиков регулирования отпуска тепла в тепловые сети с анализом их обоснованности
Основной задачей регулирования отпуска теплоты в системах теплоснабжения является поддержание комфортной температуры и влажности воздуха в отапливаемых помещениях при изменяющихся на протяжении отопительного периода внешних климатических условиях и постоянной температуре воды, поступающей в систему горячего водоснабжения (ГВС) при переменном в течение суток расходе.
Температурный график определяет режим работы тепловых сетей, обеспечивая центральное регулирование отпуска тепла. По данным температурного графика определяется температура подающей и обратной воды в тепловых сетях, а также в абонентском вводе в зависимости от температуры наружного воздуха.
При центральном отоплении регулировать отпуск тепловой энергии на источнике можно двумя способами:
- расходом или количеством теплоносителя, данный способ регулирования называется количественным регулированием. При изменении расхода теплоносителя температура постоянна.
- температурой теплоносителя, данный способ регулирования называется качественным. При изменении температуры расход постоянный.
В системе теплоснабжения г. Дигора используется второй способ регулирования - качественное регулирование, основным преимуществом которого является установление стабильного гидравлического режима работы тепловых сетей.
В виду отсутствия учета отдельных статей потребленных топливно-энергетических ресурсов и, как следствие, информации по затратам на перекачку теплоносителя, затратам в насосные станции, затратам на перетопы зданий; затратам на компенсацию выработки электроэнергии и затратам на изменение расхода топлива на отпуск теплоты, анализ выбранных температурных графиков проводился только на основании удовлетворения условий тепло-гидравлических режимов работы систем теплоснабжения.
Отдельно необходимо отметить, что на источнике тепловой энергии расположенной в г. Дигора, по данным полученным от ресурсоснабжающих организаций, фактический график регулирования отпуска тепла в тепловые сети соответствуют утвержденным графикам.
Температурный график центральной котельной №1
По данным, полученным от МУП «ДГТС» г. Дигора, ниже приведён фактический температурный режим отпуска тепла в тепловые сети.
График 1.2.1
При существующей загрузке системы теплоснабжения и пропускной способности тепловых сетей данный температурный график способен обеспечить поддержание комфортной температуры и влажности воздуха в отапливаемых помещениях.
Таблица 1.2.5
Наружная т-ра воздуха, °С | В подающ. магистрали | Из систем отопления |
-18 | 95,0 | 70,0 |
-17,5 | 94,2 | 69,5 |
-17,0 | 93,4 | 69,0 |
-16,5 | 92,5 | 68,5 |
-16 | 91,7 | 68,0 |
-15,5 | 90,9 | 67,5 |
-15,0 | 90,0 | 67,0 |
-14,5 | 89,2 | 66,5 |
-14,0 | 88,4 | 66,0 |
-13,5 | 87,5 | 65,5 |
-13,0 | 86,7 | 65,0 |
-12,5 | 85,8 | 64,5 |
-12,0 | 85,0 | 63,9 |
-11,5 | 84,2 | 63,4 |
-11,0 | 83,3 | 62,9 |
-10,5 | 82,5 | 62,4 |
-10,0 | 81,6 | 61,9 |
-9,5 | 80,7 | 61,3 |
-9,0 | 79,9 | 60,8 |
-8,5 | 79,0 | 60,3 |
-8,0 | 78,2 | 59,7 |
-7,5 | 77,3 | 59,2 |
-7,0 | 76,4 | 58,6 |
-6,5 | 75,6 | 58,2 |
-6,0 | 74,7 | 57,6 |
-5,5 | 73,8 | 57,0 |
-5,0 | 72,9 | 56,5 |
-4,5 | 72,1 | 55,9 |
-4,0 | 71,2 | 55,4 |
-3,5 | 70,3 | 54,8 |
-3,0 | 69,4 | 54,3 |
-2,5 | 68,5 | 53,7 |
-2,0 | 67,6 | 53,1 |
-1,5 | 66,7 | 52,6 |
-1,0 | 65,8 | 51,9 |
-0,5 | 64,9 | 51,4 |
0,0 | 64,0 | 50,8 |
0,5 | 63,1 | 50,2 |
1,0 | 62,1 | 49,6 |
1,5 | 61,2 | 49,1 |
2,0 | 60,3 | 48,5 |
2,5 | 59,4 | 47,8 |
3,0 | 58,4 | 47,3 |
3,5 | 57,5 | 46,6 |
4,0 | 56,5 | 46,0 |
4,5 | 55,6 | 45,4 |
5,0 | 54,6 | 44,8 |
5,5 | 53,7 | 44,2 |
6,0 | 52,7 | 43,5 |
6,5 | 51,8 | 42,9 |
7,0 | 50,8 | 42,2 |
7,5 | 49,8 | 41,6 |
8,0 | 48,8 | 40,9 |
8,5 | 47,8 | 40,2 |
9,0 | 46,8 | 39,6 |
9,5 | 45,8 | 38,9 |
10,0 | 44,8 | 38,2 |
Фактический отпуск теплоносителя для нужд отопления в тепловые сети происходит по температурному графику 95/70 0С.
|
