Тест-драйв (стр. 1 )

Данные для входа:

Номер Pod: ______________________

https://pod##.Immersion. /RDWEB

Используйте предоставленный ведущим номер Pod

Код участника: Contoso\Ruslan__________(XX) Пароль участника: Pass@word1

Примечание. Этот двузначный код, выданный вам инструктором, следует использовать в каждом случае, когда в руководстве встречаются обозначения кода: ID или XX. Также обратите внимание, что вы пользуетесь этим частным облаком вместе с другими участниками занятия и сможете видеть ресурсы, которые они создают в данной среде.

Код в AZURE: *****@***com  Пароль в AZURE: P0d___user

(то есть *****@***com)         (0 — это нуль)

Примечание. Одно - или двузначный код, выданный вам инструктором, следует использовать в каждом случае, когда в данном руководстве встречается номер POD. Также обратите внимание, что вы пользуетесь этой средой вместе с другими участниками занятия и сможете видеть ресурсы, которые они в ней создают.

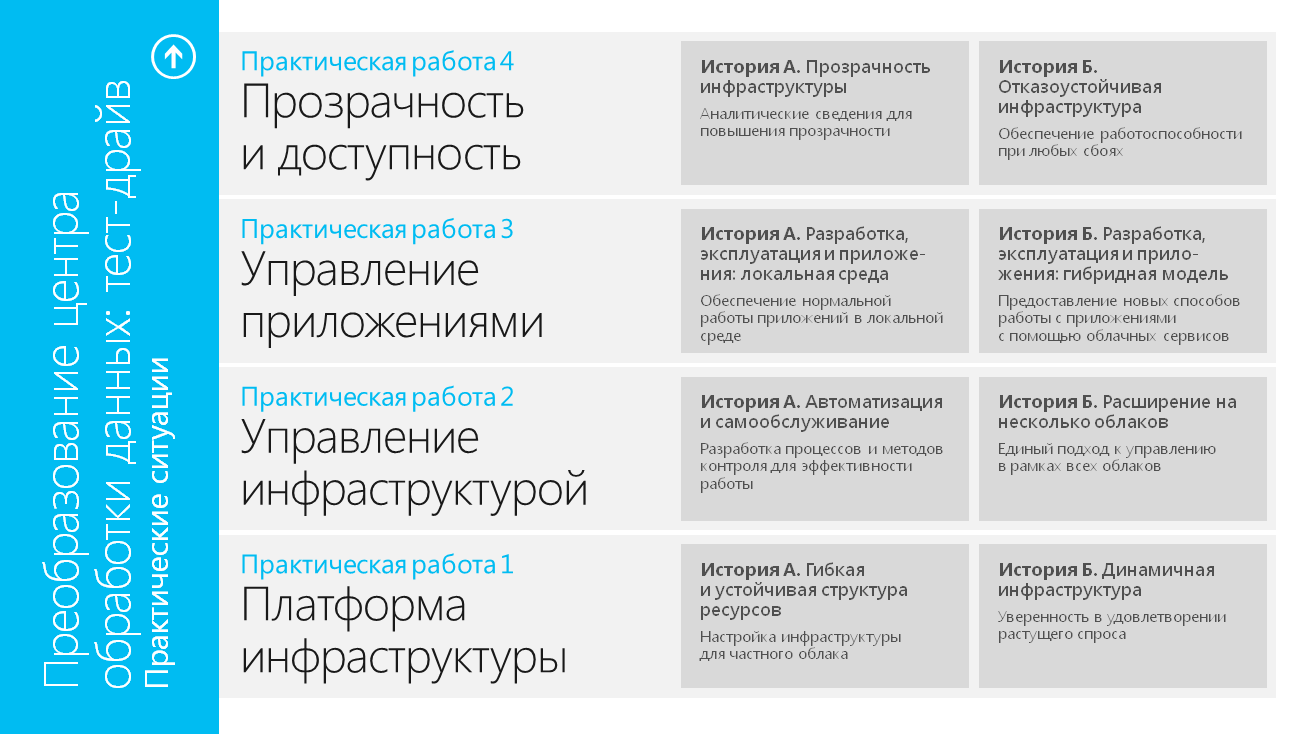

Оглавление

Упражнение 1 | Платформа инфраструктуры        4

История A. Гибкая и устойчивая структура ресурсов        4

инамичная инфраструктура        9

Упражнение 2 | Управление инфраструктурой        15

История A. Автоматизация и самообслуживание        15

асширение на несколько облаков        21

Упражнение 3 | Управление приложениями        30

История A. Разработка, эксплуатация и приложения: локальная среда        30

азработка, эксплуатация и приложения: гибридная среда        39

Упражнение 4 | Прозрачность и доступность        47

История A. Прозрачность инфраструктуры        47

тказоустойчивая инфраструктура        53

Заключение | Подведение итогов        60

Подведение итогов: дальнейшие шаги        60

Упражнение 1 | Платформа инфраструктуры

Оцените возможности для создания самой стабильной и масштабируемой платформы для вашего бизнеса.

История A. Гибкая и устойчивая структура ресурсов

Практическая работа 1 Платформа инфраструктуры

Гибкая и устойчивая структура ресурсов Настройка инфраструктуры для частного облака

Динамичная инфраструктура Уверенность в удовлетворении растущего спроса

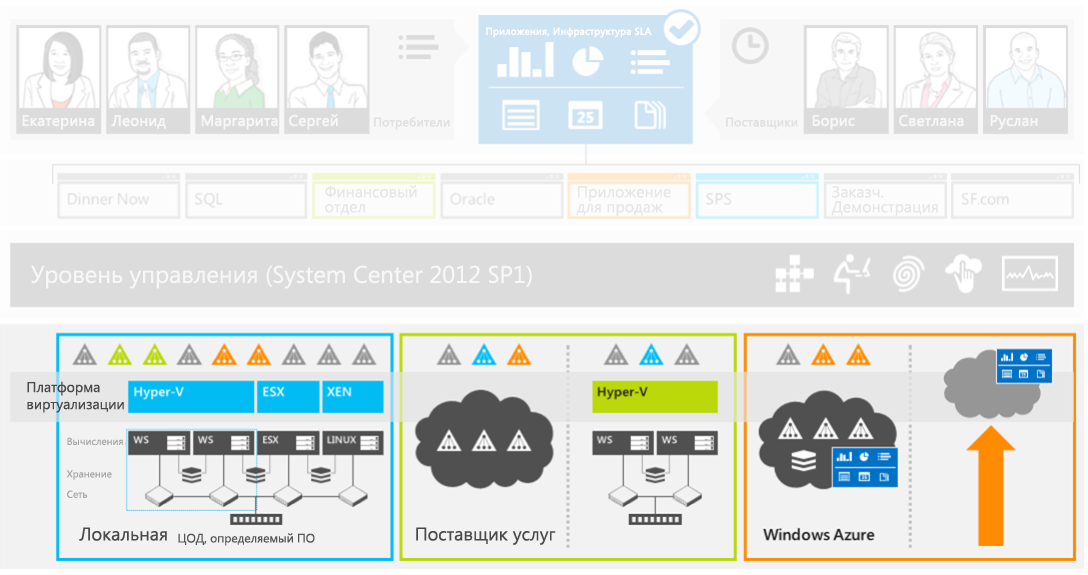

Если вы планируете преобразовать свой центр обработки данных, вам потребуется отка­зоустойчивая инфраструктура, которая поможет предоставить ресурсы, необходимые для виртуализированной среды. Ваши виртуальные среды должны выполняться в кластеризо­ванной инфраструктуре и в инфраструктуре общего хранилища. Благодаря Windows Server 2012 вы сможете разместить свои виртуальные машины и базы данных SQL на общем ресурсе SMB 3.0, который может быть постоянно доступным. Еще один важный фактор — работа инфраструктуры при отключении электричества. Это означает, что вы должны предусмотреть сервисы восстановления, которые смогли бы защитить вас в этом случае. Реплика Hyper-V предоставляет сервисы восстановления, настроив которые, вы сможете быстро вернуться к работе в случае неполадок в центре обработки данных.

История компании Contoso.

Руслан начал преобразование центра обработки данных с перехода на Windows Server 2012, System Center 2012 SP1 и SQL Server 2012, однако еще не предусмотрел для своих развернутых виртуальных машин функции отказоустойчивости. Сначала ему нужно пере­нести имеющиеся виртуальные машины на отказоустойчивую платформу, которая сможет адаптироваться к меняющимся потребностям его развернутых сервисов. Он создает постоянно доступный файловый сервер для хранения виртуальных машин и с помощью динамической миграции без общего хранилища переносит их в кластеризованный набор хостов Hyper-V с высокой доступностью. Кроме того, Руслан вместе со своим поставщиком услуг настроит реплику Hyper-V, чтобы обеспечить восстановление в случае аварии.

Возможности и компоненты, используемые в данной истории:
Windows Server 2012: диспетчер Hyper-V, отказоустойчивая кластеризация, реплика Hyper-V, SMB 3.0, динамическая миграция без общего хранилища
System Center 2012 SP1: Virtual Machine Manager
SQL Server 2012: не упоминается в истории
Windows Azure: не упоминается в истории

Упражнение 1А | Сценарий 1.
Изучение имеющихся конфигураций

Руслан, администратор ЦОД

Компания Contoso Electronics располагает базовой инфраструктурой: кое-где внедрена виртуализация, а Windows Server 2012 развернута в базовых конфигурациях. Руслан хотел бы воспользоваться преимуществами Windows Server 2012, чтобы сделать инфраструктуру более надежной и масштабируемой. На примере их текущей инфраструктуры видно, что приложение Sales Application выполняется на одной ВМ, размещенной вместе с другими на автономном хосте в локальном хранилище. Откройте консоль диспетчера Hyper-V. В правой панели действий щелкните Connect to Server, введите и нажмите кнопку OK. Выберите виртуальную машину LegacyAppxx, где xx — номер вашего UserID. К примеру, если ваш UserID — Ruslan002, то вам нужно выбрать LegacyApp02. В панели действий выберите Settings. В разделе IDE Controller 0 выберите Hard Drive. Примечание. Виртуальный жесткий диск хранится локально на диске H: хоста Hyper-V. Щелкните Cancel, чтобы закрыть окно настройки. Закройте консоль диспетчера Hyper-V. Поскольку данная виртуальная машина выполняется в локальном хранилище, Руслан считает, что она недостаточно надежна в случае отключения питания. Чтобы обеспечить такую надежность, Руслан планирует перенести эту машину в более доступную и отказоустойчивую инфраструктуру с помощью кластеризации и общего хранилища. В следующем сценарии мы рассмотрим, как Windows Server 2012 обеспечивает отказоустойчивость хранилища для вашей виртуализированной среды.

У виртуальных машин, размещенных на локальном диске, ограничены отказоустойчивость, масштабируемость и возможности резервирования.

Упражнение 1А | Сценарий 2.
Отказоустойчивое хранилище

Руслан, администратор ЦОД

Чтобы повысить отказоустойчивость, Руслан внедряет недорогую отказоустойчивую кластеризацию на основе имеющегося оборудования и недорогого стандартного хранилища. Для доступа к этому хранилищу создается постоянно доступный файловый ресурс. Откройте консоль диспетчера отказоустойчивости кластеров. В правой панели действий щелкните Connect to Cluster, введите и нажмите кнопку OK. Разверните узел и выберите Roles. Щелкните в центральной панели SCVMM SALESAPP1xx Resources, где xx — номер вашего UserID. К примеру, если ваш UserID — Ruslan002, то вам нужно выбрать SCVMM SALESAPP102 Resources. В панели действий выберите Settings. Разверните группу IDE Controller 0, выберите Hard Drive. Примечание. Хранилище — это общий ресурс SMB на другом кластере HOST. Доступ к нему осуществляется через UNC-путь. Теперь Windows Server 2012 Hyper-V позволяет хранить базы данных SQL и виртуальные машины Hyper-V на общем ресурсе SMB. Щелкните Cancel, чтобы закрыть окно настройки. Закройте консоль диспетчера отказоустойчивости кластеров. Теперь Руслан знает, что узлы в кластере VMCluster01 предоставляют общую платформу для виртуальных машин на основе хранилища SMB. Эта модель обеспечивает не только отказоустойчивость, но и экономию, ведь теперь компании не придется приобретать дополнительное оборудование. Теперь Руслану нужно перенести в эту кластеризованную среду существующее приложение продаж.

Обратите внимание, что виртуальный диск хранится в кластере HOST01.

Обратите внимание, что в случае сбоя SalesApp1xx доступны два узла.

Обратите внимание, что SalesApp1xx выполняется на одном из двух хостов.

Упражнение 1А | Сценарий 3.
Перенос ВМ для повышения отказоустойчивости

Руслан, администратор ЦОД

Руслану нужно обеспечить высокую доступность приложения Sales Application. Для этого ему придется перенести виртуальную машину в кластер. Это позволит добиться высокой доступности приложения для пользователей в организации. Откройте консоль Virtual Machine Manager (это может занять несколько секунд). Оставьте имя сервера VMM01:8100 и щелкните Connect. Щелкните в рабочей области VMs. Разверните узел All Hosts и щелкните Standalone Hosts. Выберите из списка виртуальных машин виртуальную машину LegacyAppxx, где xx — ваш номер UserID. К примеру, если ваш UserID — Ruslan002, то вам нужно выбрать LegacyApp02. В ленте выберите команду Migrate Virtual Machine и нажмите в уведомлении кнопку Yes. Установите флажок в поле вверху, чтобы выполнить настройку Make this VM highly available. В раскрывающемся списке Search выберите All Hosts. Выберите целевой хост и щелкните Next (хост по умолчанию — Host03 или Host04). Появится новое место хранения. Сделайте его местом по умолчанию и щелкните Next. Щелкните Next, чтобы подтвердить настройки по умолчанию в окне Select Networks. Щелкните Move, чтобы начать динамическую миграцию. Примечание. Для перемещения этой виртуальной машины между хостами используется динамическая миграция без общего хранилища. Поскольку сейчас переносится не только содержимое памяти, но и сам виртуальный жесткий диск, этот процесс займет до 5 минут. Отслеживайте ход выполнения в окне Jobs Status, пока миграция не завершится. Если щелкнуть на выполняемое задание, то можно просмотреть его отдельные этапы (такая возможность доступна для каждого задания). Примечание. Сообщение об ошибке виртуальных сетей на самом деле ложное, но ожидаемое. Несмотря на это, виртуальная машина переносится без проблем и подключается ожидаемым образом. Закройте окно состояния задания и консоль VMM. Благодаря динамической миграции без общего хранилища Руслан перенес приложение Sales Application в кластер с высокой доступностью без перерывов и простоев в работе. Теперь он точно знает, что его приложения будут развертываться в надежной и масштаби­руемой системе без дополнительных затрат. Теперь Руслану нужно подготовиться к воз­можным сбоям сайта путем настройки сервиса восстановления для этого приложения.

Упражнение 1А | Сценарий 4.
Реализация реплики Hyper-V

Руслан, администратор ЦОД

Выполнив перенос виртуальной машины, Руслан также планирует обеспечить непрерыв­ную работу бизнеса в случае сбоя сайта. Он решает настроить для данного приложения реплику Hyper-V, чтобы реплицировать виртуальную машину у поставщика услуг Fabrikam. Откройте консоль диспетчера Hyper-V. Щелкните в левом столбце Hyper-V Manager. В правой панели действий щелкните Connect to server, введите и нажмите кнопку OK. Выберите виртуальную машину LegacyAppxx на HOST04, где xx — номер вашего UserID. К примеру, если ваш UserID — Ruslan002, то вам нужно выбрать LegacyApp02. Прокрутите вниз в правой панели действий и щелкните Enable Replication. На странице Before You Begin щелкните Next. Укажите сервер реплики, введя имя , а затем щелкните Next. На странице Specify Connection Parameters проверьте, установлен ли флажок Use Kerberos authentication. Значение параметра Replica server port должно быть равно 80 (если значение иное, измените его на 80). Щелкните Next. На странице Choose Replication VHDs щелкните Next. На странице Configure Recovery History щелкните Next. Примечание. Здесь можно сохранить дополнительные точки восстановления, если этого требуют ваши политики хранения данных. На странице Choose Initial Replication Method щелкните Next. Примечание. Пропускная способность сети Руслана позволяет выполнить первоначаль­ную репликацию сетевым методом, однако в случае с очень большим файлом его можно скопировать на диск и отправить на сайт восстановления. Просмотрите сводную информацию и щелкните Finish. В центральной панели Virtual Machine прокрутите вправо и отслеживайте статус. Если будет предложено изменить сетевые параметры для реплики виртуальной машины, щелкните Settings... Примечание. Причина этого заключается в том, что конфигурация сети реплики сервера отличается от кластерной. Если вы выполнили этап 14, то в окне Settings для LegacyAppxx выберите из раскрывающегося списка Virtual switch элемент CorpNet01 и щелкните OK. Если вы не выполнили этап 14, переходите к этапу 16. В панели действий щелкните Replication, а затем View Replication Health, чтобы просмотреть статус репликации. Щелкните Close, чтобы закрыть окно работоспособности репликации, а затем закройте консоль Hyper-V Manager. Не приобретая дополнительное ПО и используя встроенные возможности Windows Server 2012, Руслан добился непрерывной работы приложений на случай незаплани­рованного сбоя. В этой истории Руслан перенес свое приложение Sales Application, выполнявшееся в неустойчивой к отказам бескластерной среде, в отказоустойчивый кластер с помощью общего ресурса SMB для хранения виртуальной машины. Таким образом, его приложение будет доступно даже в случае сбоя инфраструктуры или сайта.

Настройка репликации виртуальной машины с помощью мастера
