Инвертор оснащен такими автоматическими функциями:

• Поиск точки максимальной мощности солнечных модулей двухканальный.

• Прекращение выдачи энергии в сеть при снижении мощности производимой солнечными модулями ниже заданного предела минимальной мощности.

• Прекращение выдачи энергии в сеть и оповещение предупредительным сигналом при изменении входного (DC) или выходного (AC) напряжения выше или ниже допустимого значения, а также при отклонении частоты (AC) за пределы допуска.

• Детектор состояния изоляции, с предупредительным сигналом.

Применяемые инверторы внешнего исполнения, что позволяет располагать их вне помещений на каркасах под группой солнечных модулей. Навес выполняет защитную функцию, предохраняя инверторы от прямых солнечных лучей и от осадков.

Кабельные линии

Подключение СЭС предполагается к ТП по кабельным линиям. Избранные сечения жил кабелей проверены на длительные допустимые нагрузки и термическую стойкость к действию токов коротких замыканий, а также по допустимым потерям напряжения в линии основании целесообразной минимизации потерь. Кабели 0,4 кВ по всей длине прокладываются в земле в отрытых вручную траншеях на глубине 0,7 м и защищаются от механических повреждений путем прокладки кабелей в ПВХ трубах. Вдоль кабеля в траншее предусмотрено прокладка сигнальной ленты по ГКД 34.21.260-2003. При прокладке кабеля в траншее он должен иметь снизу подсыпку, а сверху засыпку слоем мелкой земли, не содержащей камней, строительного мусора и шлака.

В местах пересечений кабельных трасс кабели прокладываются на разных глубинах, таким образом чтобы один кабель был на 0,25 м ниже другого кабеля, расположенного на глубине 0,7 м.

Силовой шкаф
Силовой шкаф выполняет функцию суммирования электроэнергии, производимой группой инверторов, и обеспечивает защиту от чрезмерного тока и коротких замыканий в исходной цепи каждого инвертора. Для коммутации и защиты инверторов в силовом шкафу установлены трехполюсные автоматические выключатели с характеристикой С и током 40 А для подключения каждого инвертора. Все автоматические выключатели соединены параллельно и подключены к выходным клеммных колодок.

В СЭС используются два типа силовых шкафов: с 5 и 6 задействованными входами для подключения инверторов и одним дополнительным входом.

В силовом шкафу кроме автоматических выключателей установлены клеммные колодки для подключения кабелей от инверторов и кабелей от ТП, а также шина заземления и кабельные вводы.

Кроме защитных функций автоматические выключатели, установленные в силовом шкафу, позволяют отключить любой инвертор от сети для проведения работ по обслуживанию или ремонту. Дверца шкафа оснащена замками. Вся проводка внутри электрошкафа положена отдельно для обеспечения контроля. Используемые кабели являются противопожарными и не выделяют газ или токсичный дым. Все клеммные колодки в шкафу обозначены. Технические характеристики шкафа приведены в таблице 7.

Таблица 7

Наименование показателя	Значение
Номинальное напряжение / частота, В / Гц	3 х 380 / 50
Ток защиты по входу, А	40
Ток защиты по выходу тип 1 / тип 2, А	200 / 250
Количество задействованных / резервных входов / выходов	5 (6) / 1 / 1
Сечение присоединяемых кабелей вход / выход, мм І	50 / 185
Степень защиты	ІР65
Габаритные размеры, мм	800 x 600 x 210
Масса, не более кг	35

Трансформаторная подстанция

Повышающая трансформаторная подстанция КТП 0,4/10 кВ предназначена для приема электроэнергии переменного трехфазного тока промышленной частоты 50 Гц напряжением 0,4 кВ от силового шкафа и преобразования ее в электроэнергию напряжением 10 кВ. После этого электроэнергия подается на высоковольтную линию электропередач и поступает в сеть для последующего распределения на конечного потребителя.

Заземление:

Система заземления представляет собой групповой заземлитель, состоящий из соединенных между собой электродов заземления. Единичные электроды в виде пики, обладают низким сопротивлением по земле. Заземления СЭС сделано таким образом, чтобы не нарушить свойства заземления распределительной сети. Должны быть соблюдены все нормы согласно Правилам устройства электроустановок, а также стандарты по электро безопасности.

Оба полюса СМ изолированы от заземления. Такое подключение, а так же использование солнечного модуля класса II и применение однополюсной проводки с двойной изоляцией обеспечивает защиту от прямых контактов и уменьшает воздействие в случае непрямых контактов.

Групповой заземлитель состоит из забитых в землю электродов в виде вертикальных пик соединенных вместе шиной.

От группового заземлителя выходит заземляющий проводник - медная проволока сечением 16 мм2 желто-зеленого цвета. Заземляющий проводник подключают к металлическим каркасам для размещения солнечных модулей, корпусам инверторов и силовым шкафом.

Величина сопротивления заземляющего устройства определяется в соответствии с ДБН В.2.5-27-2006, ПУЭ-2006 и в любое время года не должна превышать 4 Ом.

Противопожарные мероприятия:

Проектом предусмотрены средства предотвращения пожаров и взрывов, а именно:

· автоматическое отключение релейной защиты отдельных элементов электрических сетей при возникновении коротких замыканий;

· размещение оборудования в ТП на расстояниях, требуемых ПУЭ, между токоведущими частями и маслонаполненным оборудованием;

· прокладка кабельных линий в земле;
применение для строительства кабельных линий не горючих конструкций;

· выполнение соединений и ответвлений проводов и жил кабелей с помощью опрессовки, сварки, специальных зажимов для снижения переходных сопротивлений, опасных в пожарном отношении;

· заземление оборудования согласно ПУЭ;

· размещение первичных средств пожаротушения на трансформаторных подстанциях, согласно Правилам пожарной безопасности в компаниях, на предприятиях и в организациях энергетической отрасли Украины;

· размещение пояснительных знаков по ГОСТ 12.4.026-79, указывающие местонахождение средств пожаротушения;

· обеспечение подъезда пожарных машин к ТП 10/0,4 кВ.

Охрана труда и техника безопасности

Охрана труда и техника безопасности при строительстве и эксплуатации запроектированных объектов обеспечивается соответствием всех принятых проектных решений требованиям действующих норм и правил, которые учитывают условия безопасности труда, предупреждению производственного травматизма, профессиональных заболеваний, пожаров и взрывов и защиту людей от поражения электрическим током, согласно ГОСТ 12.0.003-74.

Для создания и соблюдения безопасных и безвредных условий труда при эксплуатации и ремонте сетей, и оборудования необходимо руководствоваться требованиям ДНАОП 0.00-1.21-98, ДНАОП 1.1.10-1.07-01 и ГОСТ 12.3.032-84, а при выполнении отдельных видов работ, которые не являются специфичными для электротехнического персонала, - требованиями межотраслевых нормативных актов об охране труда.

К эксплуатации оборудования допускается только специально обученный и подготовленный штат электротехнического персонала, оснащенный ресурсами и оборудованием для выполнения ремонтных работ.

Для обеспечения охраны труда и техники безопасности проектом предусмотрено:

· Использование технически совершенного оборудования;

· Размещение открытых токоведущих частей оборудования и проводов с обеспечением нормируемых ПУЭ расстояний;

· Размещение оборудования, чтобы обеспечить его свободное обслуживание;

· Устройство заземляющих устройств элементов электроустановок с нормированной величиной сопротивления и конструкцией, соответствующей требованиям ПУЭ;

· Защитное и рабочее заземление оборудования трансформаторной подстанции согласно ПУЭ;

· Установка автоматического отключения оборудования при возникновении нештатных и аварийных ситуаций;

· Размещение распределительных устройств 0,4 и 10 кВ в металлических шкафах (ячейках), которые закрываются и имеют знаки безопасности;

· Прокладка кабелей на достаточной глубине;

· Защита кабельных линий от механических повреждений (ПВХ трубы);

· Предупредительные мероприятия-прокладка сигнальной ленты над кабельными линиями, установка соответствующих знаков по трассе кабельных линий;

· Использование для строительно-монтажных работ машин и механизмов, в конструкции которых заложены принципы охраны труда;

· Высокий уровень механизации строительно-монтажных - работ;

· Выполнение строительно-монтажных работ согласно типовым технологическим картам.

Для обеспечения охраны труда и техники безопасности необходимо также, чтобы строительные, монтажные и наладочные работы и эксплуатация электроустановок выполнялись с соблюдением требований действующих норм.

Охрана окружающей среды

Согласно «Санитарным правилам и нормам» выполнены расчеты санитарно-защитной зоны и зон ограничения застройки, напряженности ЭМП, создаваемого проектируемым оборудованием СЭС, при анализе аналогичных объектов установлено, что санитарно-защитная зона отсутствует и нет превышений ГДР.

Монтаж СЭС не нарушает свойства земли, поскольку солнечные модули расположены таким образом, что поверхность земли получает достаточно света и влаги. После демонтажа СЭС, по какой-то причине, земля может быть использована по другому назначению.

Мероприятия по энергосбережению

Снижение затрат энергоресурсов на данном объекте, достигается использованием высоко экономических инверторов, которые имеют коэффициент полезного действия 98,2% и потребляют в ночное время менее 1 Вт электроэнергии. Кроме того благодаря увеличению сечения кабелей в них значительно уменьшены потери электроэнергии составляющие около 1,5% при максимальной мощности СЭС.

ПРИЛОЖЕНИЯ

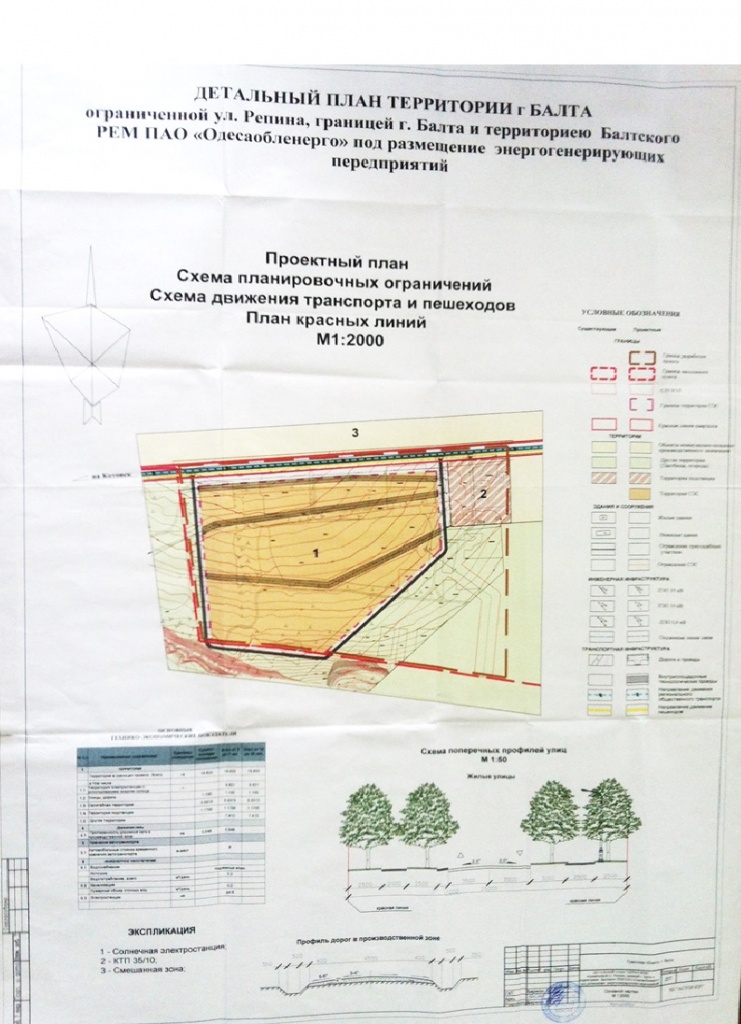

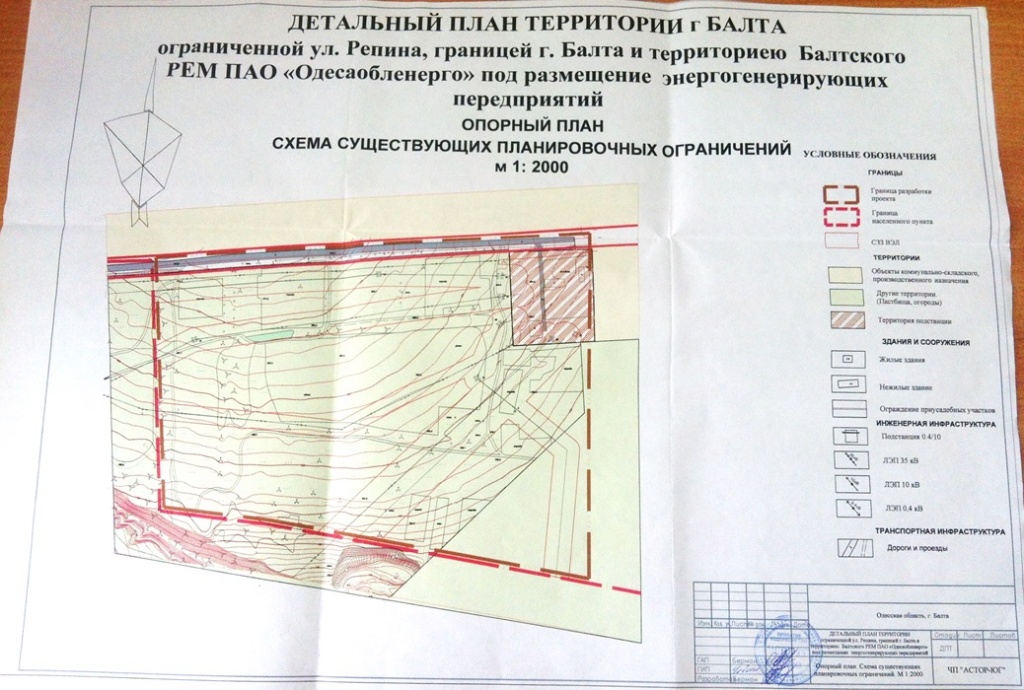

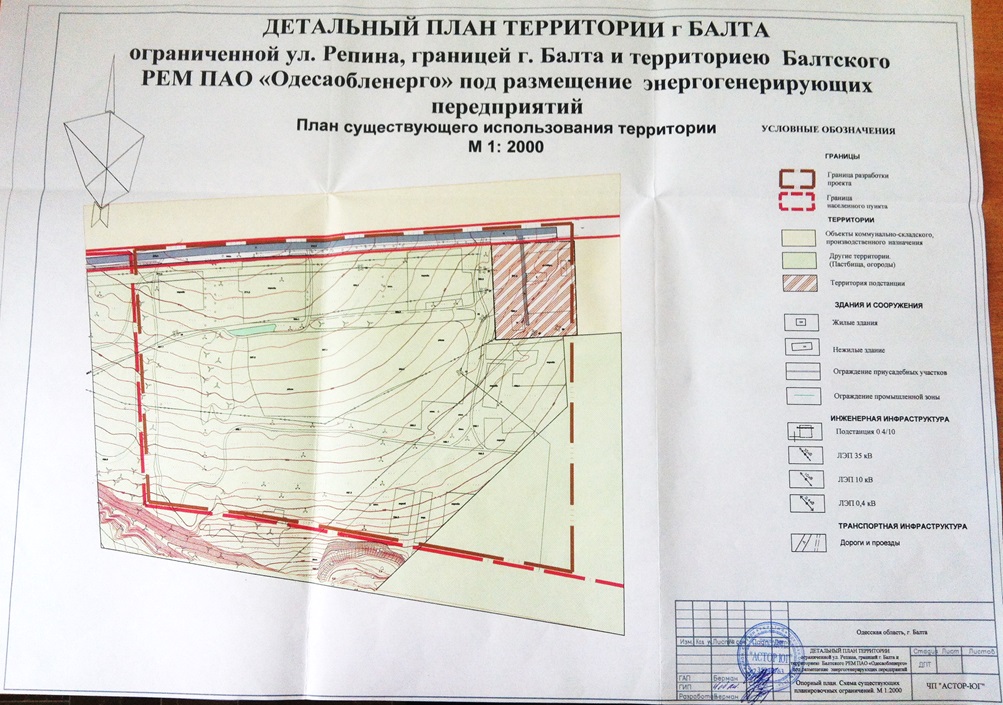

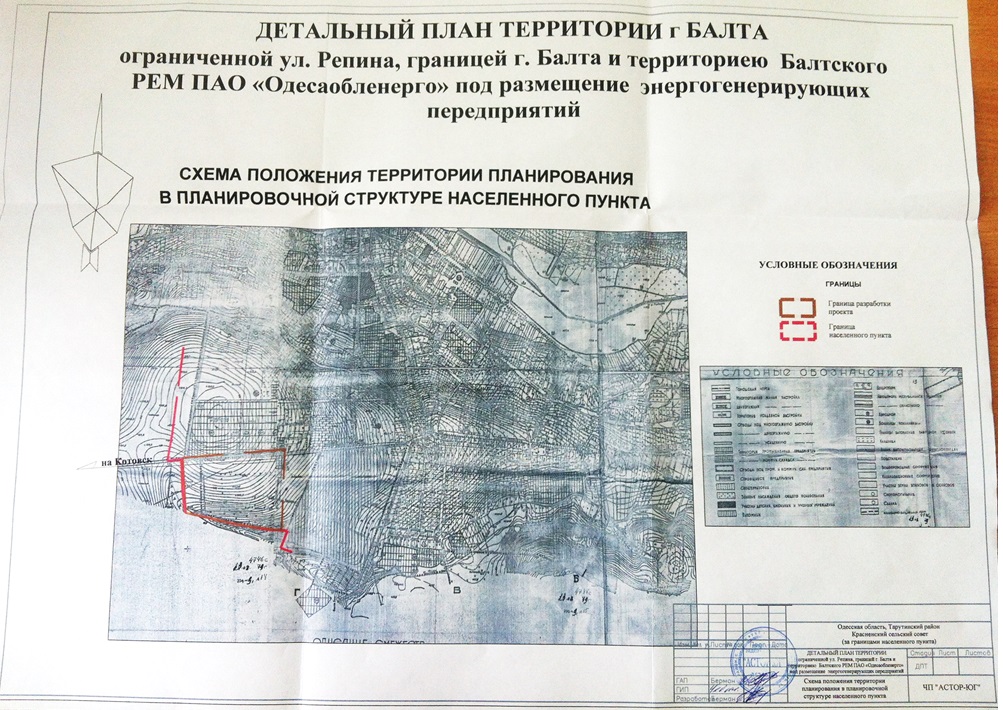

ГРАФИЧЕСКИЕ МАТЕРИАЛЫ
