Противопожарные мероприятия в проекте предусмотрены в соответствии СНиП РК 2.02-05-2002 «Пожарная безопасность заданий и сооружений», СНиП РК 3.02-02-2001 «Общественные здания», СНиП РК 3.02-01-2001 «Жилые здания», пособий по проектированию учреждений здравоохранения.
Продолжительность строительства принимаем 9,0 месяцев, в том числе подготовительный период на устранение просадочных свойств грунтов.
Начало строительства – апрель 2017 года (включительно).
Окончание строительства - декабрь 2017 года (включительно).
По количеству валового выброса и видовому составу выбрасываемых в атмосферу загрязняющих веществ, объект относится к IV категории опасности.
Согласно санитарным правилам «Санитарно-эпидемиологические требования по установлению санитарно-защитной зоны производственных объектов» утвержденных Постановлением правительства № 000 от 01.01.2001 г. санитарно-защитная зона для котельной принята 50,0 метров, 5 класс.
Ситуационная схема

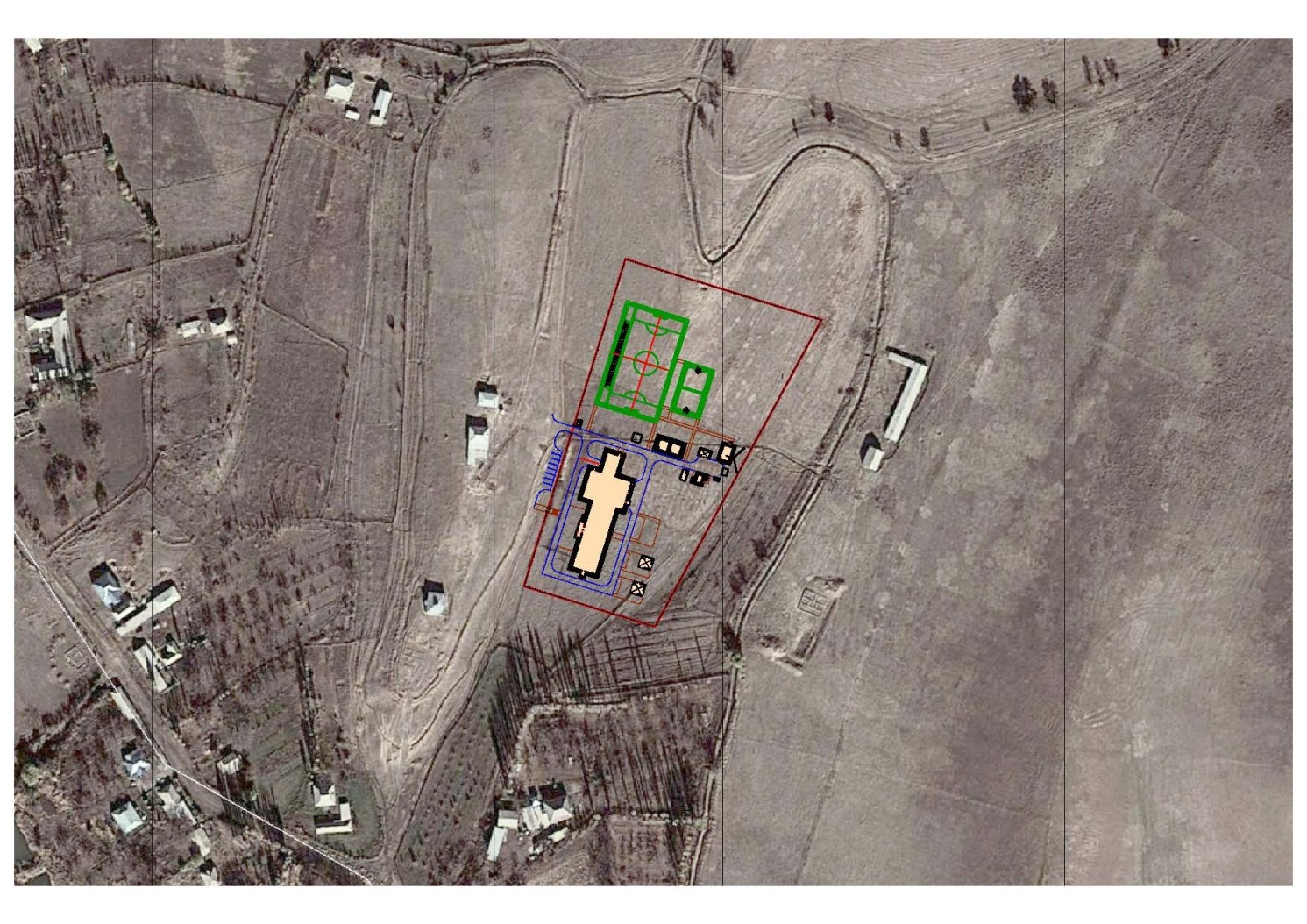

Район размещения
3.1. Данные о местоположении и площадки земель, изымаемых во временное и постоянное пользование.
Площадка строительства расположена в населенном пункте Боралдай, Ордабасинского района ЮКО и находится в 23 км к северо-востоку от р/ц Темирлановка и в 63км от г. Шымкент.
Отведенный участок имеет сложную форму, площадью 2,0 га.
Сведения об окружающей природной среде, о социальных и экономико-градостроительных особенностях территории.
Земельно-региональные особенности территории, ее ландшафтная характеристика.
Площадка проектируемой насосной станции и трасса канализационных сетей расположена в городе Шардаре, ЮКО.
Литологические условия. В геолого-литологическом отношении площадка на разведанную глубину 8,0 м сложена аллювиальными грунтами, средне-верхнечетвертичного возраста, представленными толщей глинистых грунтов. До глубины 1,2-2,3 м глинистые грунты представлены супесью светло-коричневого цвета, макропористая, твёрдой консистенции, с карбонатными стяжениями, ниже с глубин 1,2-8,0 м залегает глина красная, ненабухающая, с включениями дресвы и щебня до 10%, мощностью 5,7-6,8 м, в восточной части площадки (скв№1) вскрыта глина серо-зелёная, твёрдая, слабозагипсованная, низкопористая, слабонабухающая, мощностью 6,1 м. С поверхности земли, до глубины 0,1 м распространена почва из слабогумусированной супеси.
Подземные воды, пройденными выработками, (на июнь 2016 г.), глубиной 8,0 м от поверхности земли не вскрыты.
Физико-механические свойства грунтов. По номенклатурному виду и просадочным свойствам в пределах площадки выделено три инженерно-геологических элемента (ИГЭ):
- первый ИГЭ – супесь светло-коричневая, твёрдая, просадочная, мощностью 1,1-2,2 м. Просадка грунта от собственного веса при замачивании отсутствует. Тип грунтовых условий по просадочности – первый.
- второй ИГЭ – глина красная, ненабухающая, твёрдая, с включениями дресвы и щебня до 10%, мощностью 5,7-6,8 м
- третий ИГЭ – глина серо-зелёная, твёрдая, слабозагипсованная, низкопористая, слабонабухающая, мощностью 6,1 м.
С поверхности земли, до глубины 0,1 м распространена почва из слабогумусированной супеси.
Грунты инженерно-геологических элементов характеризуются следующими значениями показателей физических, прочностных, деформационных свойств:
Наименование показателей, ед. измерения | Расчетные значения | ||
ИГЭ-1 | ИГЭ-2 | ИГЭ-3 | |
1 | 2 | 3 | 4 |
Плотность твердых частиц, г/см3 | 2,69 | 2,74 | 2,74 |
Плотность, г/см3 | 1,69 | 2,06 | 1,95 |
Плотность в сухом состоянии, г/см3 | 1,40 | 1,77 | 1,64 |
Влажность природная, % | 19,9-21,0 | 9,7-22,0 | 17,9-19,1 |
Степень влажности, % | 0,57-0,62 | 0,51-1,14 | 0,69-0,79 |
Пористость,% | 47,9 | 35,4 | 40,2 |
Коэффициент пористости | 0,92 | 0,55 | 0,68 |
Влажность на границе раскатывания, % | 24,5 | 21,0 | 18,8 |
Влажность на границе текучести, % | 29,7 | 39,6 | 37,8 |
Число пластичности, % | 5,2 | 18,6 | 19,0 |
Показатель текучести | < 0 | < 0 | < 0 |
Коэффициент фильтрации, м/сут. | 0,29 | 0,12 | 0,04 |
б) показатели прочностных и деформационных свойств грунтов:
№ ИГЭ | Наименование грунта | При водонасыщенном состоянии | |||||
гI/гII, кН/м3 | цI/цII, град. | СI/CII, кПа | Е, МПа | Епр, МПа | Еус, МПа | ||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1 | Супесь просадочная | 18,3 18,3 | 21 21 | 3 4 | 3,2 | 9,0 | 5,2 |
2 | Глина ненабухающая. | 20,9 20,9 | 23 24 | 10 13 | 15,4 | - | - |
3 | Глина слабонабухающая | 20,1 20,1 | 23 24 | 10 13 | 9,6 | - | - |
где: № ИГЭ - номер инженерно-геологического элемента; Е - модуль деформации при водонасыщенном состоянии; Епр - модуль деформации при природной влажности, Еус - модуль деформации при установившейся влажности.
в) показатели просадочных свойств грунтов ИГЭ-1:
Расчётные значения относительной просадочности грунтов при нормальном напряжении (у, кПа) и начальное просадочное давление (Рsl):
Нормальное напряжение, кПа | 100 | 200 | 300 |
Относительная просадочность | 0,010 | 0,036 | 0,048 |
Начальное просадочное давление, Рsl, кПа | 100 |
Сейсмичность площадки, согласно СНиП РК 2.03-30-2006, равна семи баллам. Категории грунтов по сейсмическим свойствам - вторая.
Данные о состоянии природной среды, антропогенного нарушения ее компонентов.
М/пункт Шардара.
Климатический подрайон IV-А.
Температура наружного воздуха в 0С:
абсолютная максимальная + 47,
абсолютная минимальная -36,
наиболее холодных суток -20,
наиболее холодной пятидневки -16,
среднегодовая +12,6.
Среднее количество осадков за год, мм - 264.
Преобладающее направление ветра за декабрь-февраль – С, Ю.
Преобладающее направление ветра за июнь-август – С, СВ.
Максимальная из средних скоростей ветра за январь, м/сек - 4,0.
Минимальная из средних скоростей ветра за июль, м/сек - 2,3.
Наибольшая скорость ветра, м/сек - 34,0.
Нормативная глубина промерзания, м: для супеси - 0,67;
Глубина проникновения 0оС в грунт, м: для супеси - 0,77;
Район по весу снегового покрова – I.
Район по давлению ветра – III.
Район по толщине стенки гололеда – II.
Возможные воздействия хозяйственной деятельности
на окружающую среду.
4.1. Краткое описание технологического производства, связанного с загрязнением воздушного бассейна.
Котельная. Котельная
В проекте принята котельная РАЦИОНАЛ ECO 10, работающая на дизельном топливе, производительностью 1000 кВт, с 2мя котлами по 500кВт. В котельной использованы бинарные горелки, с учетом дальнейшего подключения котельной к газу. Так же котельная РАЦИОНАЛ ECO 10 укомплектована системой газоходов и дымовыми трубами для каждого котла размещенными в опорно-несущей металлической конструкции.
Газоходы и дымовые трубы представляют собой трехслойные утепленные дымоходы из высококачественной нержавеющей стали.
Газоходы внутри котельной оборудованы устройствами отвода конденсата, а дымовые трубы оснащены люком для чистки и ревизии.
Характеристики котельной:
Котельная ЕСО
Типоразмер котельной: ЕСО 10
Режим работы: без постоянного присутствия персонала
Исполнение для районов сейсмичностью: 9 баллов
Номинальная тепловая мощность: 1000 кВт
Расчетная (электрическая) мощность котельной: Pр=16 кВт
Рабочее давление теплоносителя: до 6 бар
Температурный график: 95/70єС
Габаритные размеры котельной: 6168х9664х2830
Топливо: природный газ
Номинальный расход природного газа: 123 м3/ч
Топливо: дизельное топливо
Номинальный расход дизельного топлива: 92 кг/ч
Транспортный (сухой) вес котельной: 10,8 т
Вес котельной, в заполненном состоянии: 14,8 т
Транспортный (сухой) вес емкостного расходного склада: 6,9 т
Вес емкостного расходного склада, в заполненном состоянии: 29,2 т
Площадь легкосбрасываемых конструкций котельной: 3.0 мІ
Высота дымовых труб котельной: 21 м
Диаметр газоходов и дымовых труб: Ш450х25 мм
Дымовые газы отводятся по металлическим газоходам к дымовой трубе высотой 15,0 метров и диаметром 0,500 м. Расход топлива на котел составляет— 35,0 кг/ч, режим работы котлов – 24 часа в сутки 181 дней в году, КПД – 87%, годовой расход топлива за отопительный период – 132,2748 т.
|
