Внутренний блок канального типа с низким располагаемым напором с регулируемым расходом хладагента серии SLPD (стр. 3 )

2. Номинальная теплопроизводительность рассчитана для следующих условий: температура рециркулирующего воздуха - 20 °C по сухому термометру, температура наружного воздуха - 7 °C по сухому термометру, 6°C по влажному термометру, эквивалентная длина трубопровода - 8 м (горизонтального).

3. Модель мощностью 1,5 кВт доступна только для серий SDCI, DCI и MDCI.

       Размеры

SLPD15-1, SLPD22-1, SLPD28-1, SLPD36-1, SLPD45-1, SLPD56-1, SLPD71-1

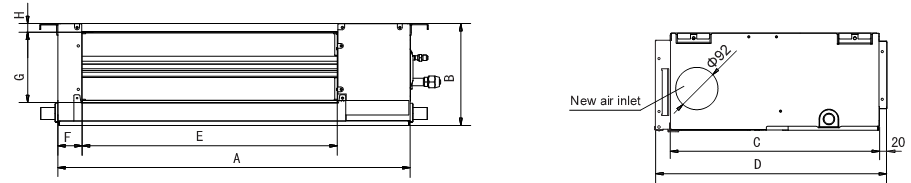

Габаритные размеры и размер отверстия для отвода воздуха (устройство: мм)

New air inlet

Забор свежего воздуха

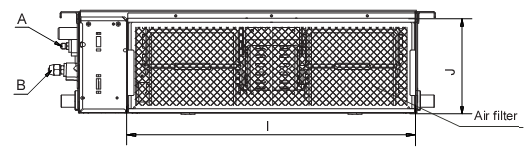

Размер отверстия для рециркуляции воздуха:

Air filter

Воздушный фильтр

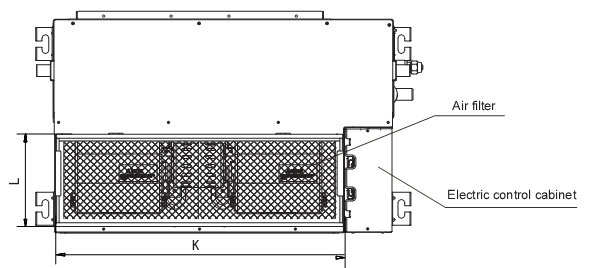

Размер наклонного отверстия для вентиляции:

Air filter	Воздушный фильтр
Electronic control cabinet	Щит управления электрооборудованием

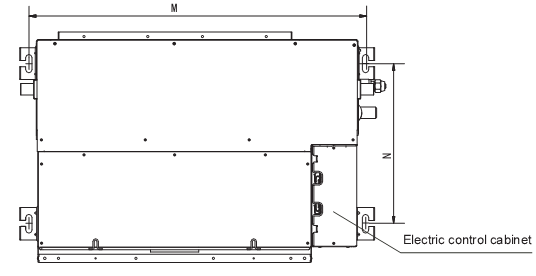

Расстояние между проушинами для крепления:

Electronic control cabinet

Щит управления электрооборудованием

Mode (W)

Режим (Вт)

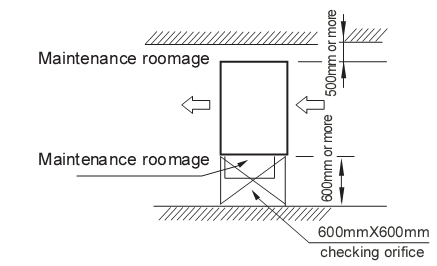

Пространство для обслуживания

Требования к месту установки:

Убедитесь, что есть достаточно места для установки и технического обслуживания. Потолок горизонтальный, и его структура должна выдерживать вес внутреннего блока. Отсутствуют препятствия для выхода и входа, а воздействие наружного воздуха минимальное. Поток воздуха распределяется по всему помещению. Соединительная трубка и водоотводная трубка может быть отсоединена без усилий. Отсутствует непосредственное излучение от нагревательных элементов.

Убедитесь, что места для установки и технического обслуживания достаточно.

Maintenance roomage	Пространство для технического обслуживания
500 mm or more	Не менее 500 мм
600 mm or more	Не менее 600 мм
600 mm x 600 mm checking orifice	Смотровое отверстие 600х600 мм
Confirm that minimum drain tilt is 1/100	Убедитесь, что уклон для стока воды составляет минимум 1/100
Checking orifice	Смотровое отверстие

(1) Каналы для забора и отвода воздуха должны быть на достаточном расстоянии друг от друга, чтобы не допустить попадания отводимого воздуха в воздухозабор.

(2) Во внутреннем блоке есть пылеулавливающий фильтр.

Рекомендуемое подключение каналов:

Canvas tie-in	Брезентовый воздуховод
Isolation booth	Изоляционное покрытие
Air outlet	Отвод воздуха
Air inlet	Забор воздуха
Air dust filter	Пылеулавливающий фильтр
Checking orifice	Смотровое отверстие

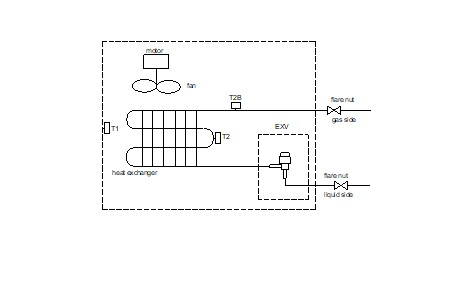

Схема трубопроводов

Motor	Электродвигатель
Fan	Вентилятор
Flare nut	Конусное резьбовое соединение
Heat exchanger	Теплообменник
Gas side	Газовая сторона
Liquid side	Жидкостная сторона
EXV	Электронный расширительный клапан

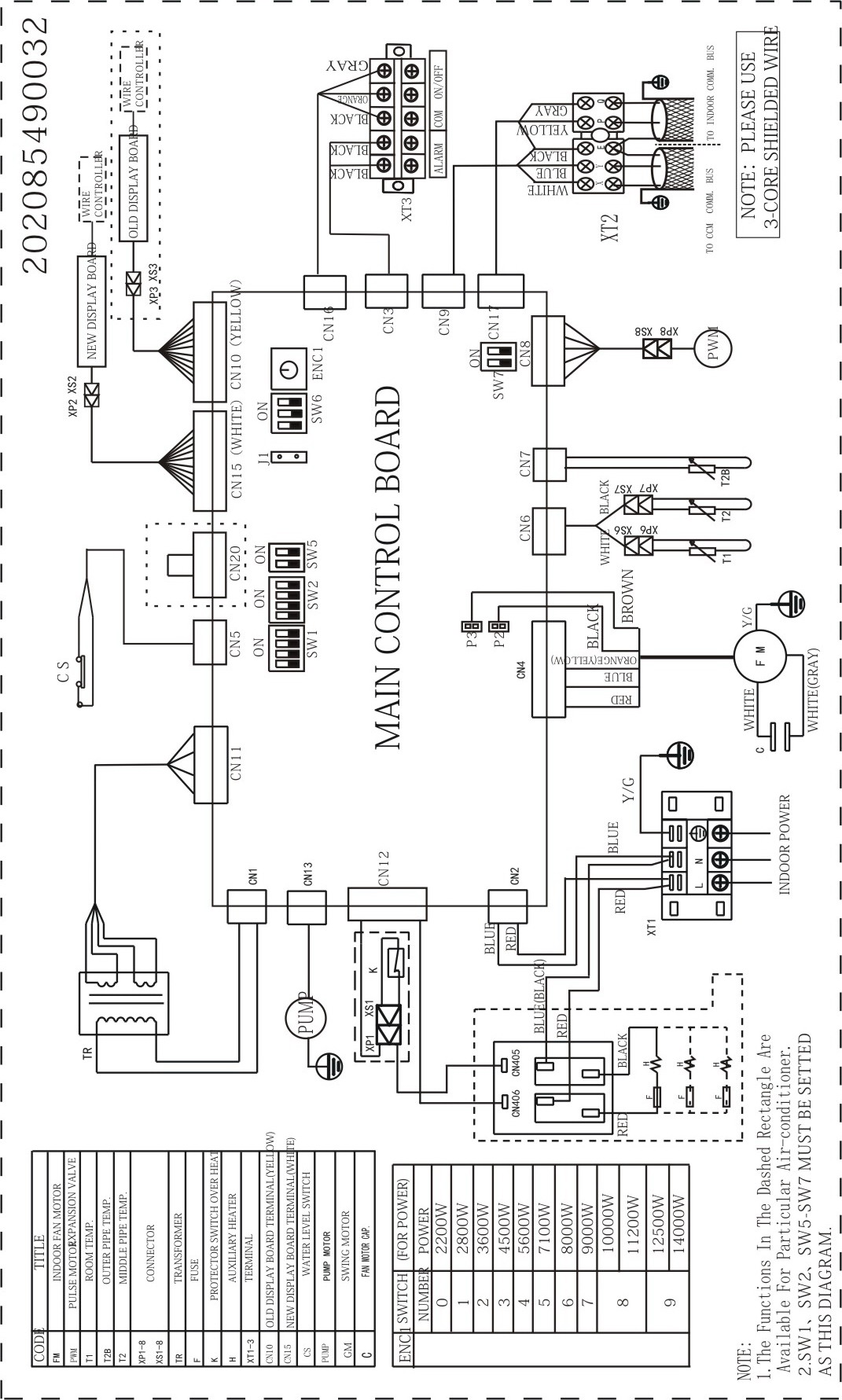

6.Электрические схемы

SLPD15-1, SLPD22-1, SLPD28-1, SLPD36-1, SLPD45-1, SLPD56-1, SLPD71-1

NOTE: 1. The functions in dashed rectangle are available for particular air conditioner. 2. SW1, SW1, SW5—SW7 MUST BE SETTED AS THIS DIAGRAM	ПРИМЕЧАНИЕ: 1. Функции, указанные в пунктирном прямоугольнике, доступны лишь для некоторых кондиционеров. 2. ЭЛЕМЕНТЫ SW1, SW1, SW5—SW7 ДОЛЖНЫ НАСТРАИВАТЬСЯ В СООТВЕТСТВИИ С ДАННОЙ ДИАГРАММОЙ.
NEW DISPLAY BOARD	НОВАЯ ПЛАТА ИНДИКАТОРА
WIRE CONTROLLER	ПРОВОДНОЙ ПУЛЬТ УПРАВЛЕНИЯ
OLD DISPLAY BOARD	СТАРАЯ ПЛАТА ИНДИКАТОРА
WHITE	БЕЛЫЙ
YELLOW	ЖЕЛТЫЙ
PUMP	НАСОС
BLACK	ЧЕРНЫЙ
ORANGE	ОРАНЖЕВЫЙ
GRAY	СЕРЫЙ
ALARM	СИГНАЛИЗАЦИЯ
COM ON/OFF	СОМ ВКЛ/ВЫКЛ
MAIN CONTROL BOARD	ГЛАВНАЯ ПЛАТА УПРАВЛЕНИЯ
BLUE	СИНИЙ
RED	КРАСНЫЙ
BROWN	КОРИЧНЕВЫЙ
TO CCM COMM. BUS	НА ШИНУ СВЯЗИ CCM
TO INDOOR COMM. BUS	НА ВНУТРЕННЮЮ ШИНУ БЛОКА
INDOOR POWER	ЭЛЕКТРОПИТАНИЕ ВНУТРЕННЕГО БЛОКА
NOTE: PLEASE USE 3-CORE SHIELDED WIRE	ПРИМЕЧАНИЕ: ИСПОЛЬЗУЙТЕ ТРЕХЖИЛЬНЫЙ ЭКРАНИРОВАННЫЙ КАБЕЛЬ

Код	Название
FM	ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА ВНУТРЕННЕГО БЛОКА
PWM	РАСШИРИТЕЛЬНЫЙ КЛАПАН С ШАГОВЫМ ЭЛЕКТРОДВИГАТЕЛЕМ
T1	ТЕМПЕРАТУРА В ПОМЕЩЕНИИ
T2B	ТЕМПЕРАТУРА ВЫПУСКНОЙ ТРУБКИ
T2	ТЕМПЕРАТУРА СРЕДНЕЙ ТРУБКИ
XP1-8 XS1-8	РАЗЪЕМ
TR	ТРАНСФОРМАТОР
F	ПРЕДОХРАНИТЕЛЬ
K	УСТРОЙСТВО ОТКЛЮЧЕНИЯ ПРИ ПЕРЕГРЕВЕ
H	ВСПОМОГАТЕЛЬНЫЙ НАГРЕВАТЕЛЬ
XT1-3	КОНТАКТ
CN10	КОНТАКТ ДЛЯ СТАРОЙ ПЛАТЫ ИНДИКАТОРА (ЖЕЛТЫЙ)
CN15	КОНТАКТ ДЛЯ НОВОЙ ПЛАТЫ ИНДИКАТОРА (БЕЛЫЙ)
CS	СИГНАЛИЗАТОР УРОВНЯ ВОДЫ
PUMP	ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА
GM	ДВИГАТЕЛЬ ЖАЛЮЗИ
C	КОНДЕНСАТОР ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА

ENC1	ПЕРЕКЛЮЧАТЕЛЬ (НА МОЩНОСТЬ)
НОМЕР	МОЩНОСТЬ
0	2 200 Вт
1	2 800 Вт
2	3 600 Вт
3	4 500/5 000 Вт
4	5 600/6 300 Вт
5	7 100 Вт
6	8 000 Вт
7	9 000 Вт
8	10 000 Вт
11 200 Вт
9	12 500 Вт
14 000 Вт

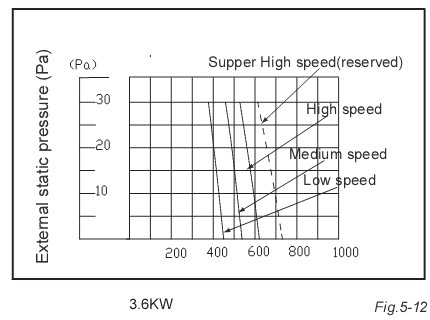

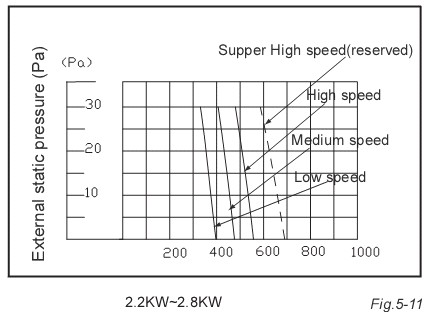

7. Характеристики вентилятора

Как читать диаграмму

Вертикальная ось - это располагаемый напор (Па), а горизонтальная ось – объемный расход вентилятора (м3/ч). Кривая характеристик для «В», «С», и «Н» скоростей вентилятора, а также для резервной «ОВ» скорости.

Значения на заводской табличке указаны для высокого потока воздуха.

Таким образом, в случае с SLPD22-1 расход составляет 538(м3 /ч), а располагаемый напор в положении «В» составляет 10 Па. Если требуется 30 Па, поток воздуха должен быть очень высоким.

External static pressure, Pa	Располагаемый напор, Па
Pa	Па
Super high speed (reserved)	Очень высокая скорость (резерв)
High speed	Высокая скорость
Medium speed	Средняя скорость
Low speed	Низкая скорость
KW	кВт
