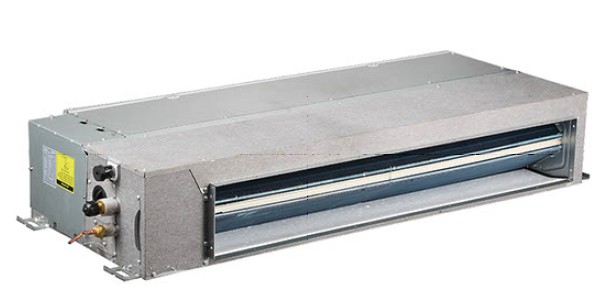

Внутренний блок канального типа с низким располагаемым напором с регулируемым расходом хладагента серии SLPD (стр. 1 )

Внутренний блок канального типа с низким

располагаемым напором

с регулируемым расходом хладагента

серии SLPD

1. Свойства        79

2. Характеристики        81

3. Размеры        84

4. Пространство для обслуживания        85

5. Схемы трубопроводов        87

7. Характеристики вентилятора        89

8. Таблицы производительности        91

9.        Электрические характеристики        96

10. Уровень шума        97

11. Вспомогательные детали        101

Свойства Компактный дизайн

Высота всего 210 мм. Данные модели могут устанавливаться в помещениях, в которых расстояние между подвесным потолком и потолочным перекрытием составляет всего 230 мм.

Min. 5 mm	Минимум 5 мм
210 мм	210 мм
Ceiling	Потолок

Диапазон производительности

Диапазон производительности блоков составляет от 1,5 кВт до 7,1 кВт. Всего представлено 7 моделей.

Четырехскоростной электродвигатель вентилятора (очень высокая (ОВ) скорость доступна в качестве опции).

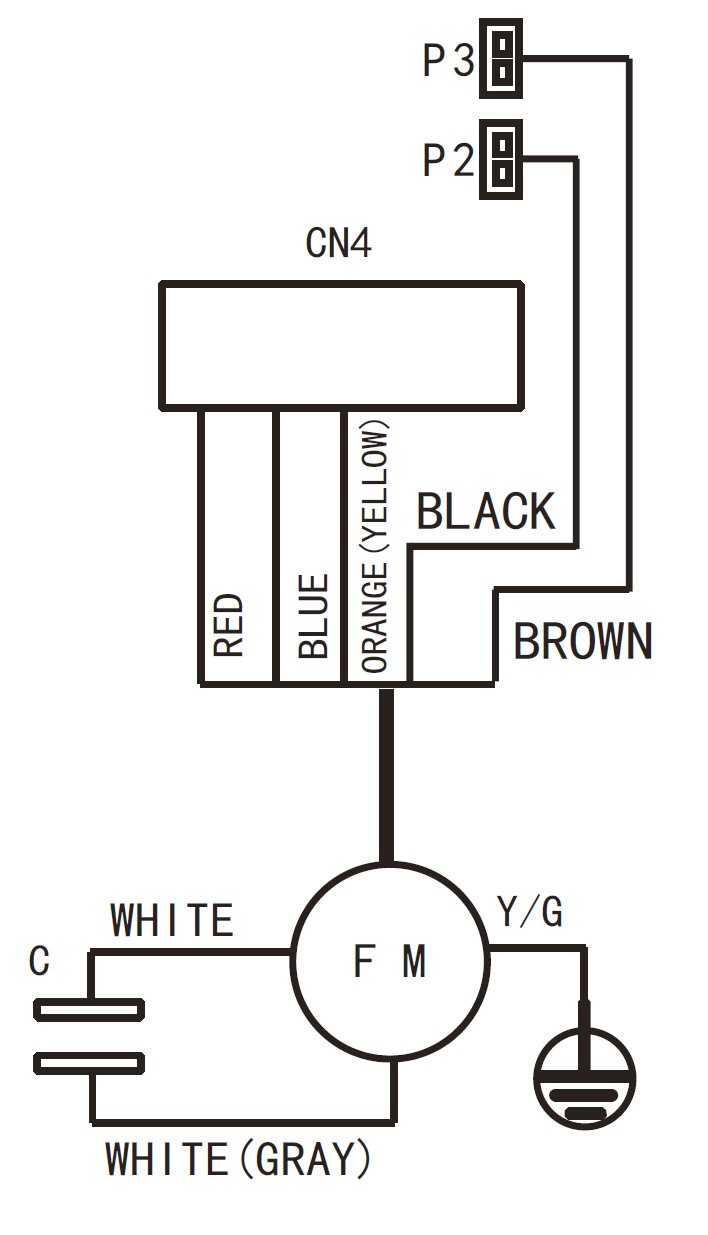

Два варианта настройки располагаемого напора для обеспечения гибкости работы

Для этого нужно просто поменять местами подключения «SH» и «H» («P2» и «P3» на диаграмме).

Удобная установка

1.5.1. Электронный расширительный клапан установлен внутри корпуса внутреннего блока, таким образом, на корпусе отсутствует дополнительная коробка для клапана.

1.5.2. Стандартный фильтр с алюминиевой рамкой, который извлекается вниз из нижней части блока.

1.5.3. Всасывающая камера входит в стандартное оборудование.

1.5.4. Фланцы для подключения воздухозаборника/отводного воздуховода входят в стандартное оборудование.

1.5.5. Стандартным также является забор воздуха сзади, забор воздуха снизу является опцией.

RED	КРАСНЫЙ
BLUE	СИНИЙ
ORANGE (YELLOW)	ОРАНЖЕВЫЙ (ЖЕЛТЫЙ)
BLACK	ЧЕРНЫЙ
BROWN	КОРИЧНЕВЫЙ
WHITE	БЕЛЫЙ
GRAY	СЕРЫЙ
FM	ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА ВНУТРЕННЕГО БЛОКА
Y/G	Желто-зеленый

Размер пластины в нижней части и фланца в задней части совпадают, поэтому установщик может легко изменить место забора воздуха с задней части на нижнюю.

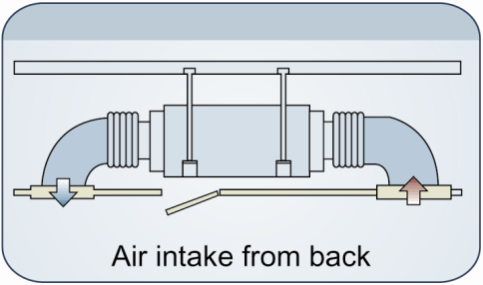

Air intake from back	Забор воздуха сзади

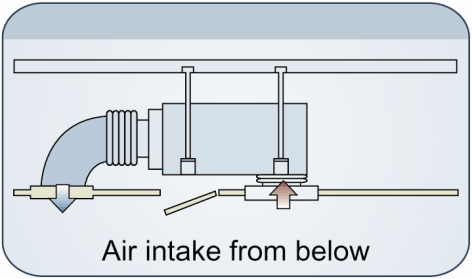

Air intake from below	Забор воздуха снизу

1.5.6.Стандартный встроенный дренажный насос.

Дренажный насос является стандартным оборудованием, высота подачи составляет 750 мм.

1.6. Гибкое управление и удобное техническое обслуживание

1.6.1. Комплектуется стандартным проводным пультом управления.

1.6.2. Плата индикатора подключена к блоку управления на заводе, таким образом, процесс выявления неисправностей с помощью ЖК-дисплея стал проще.

1.6.3. Электронный расширительный клапан установлен внутри корпуса внутреннего блока, соединение сварное, что удобно при установке.

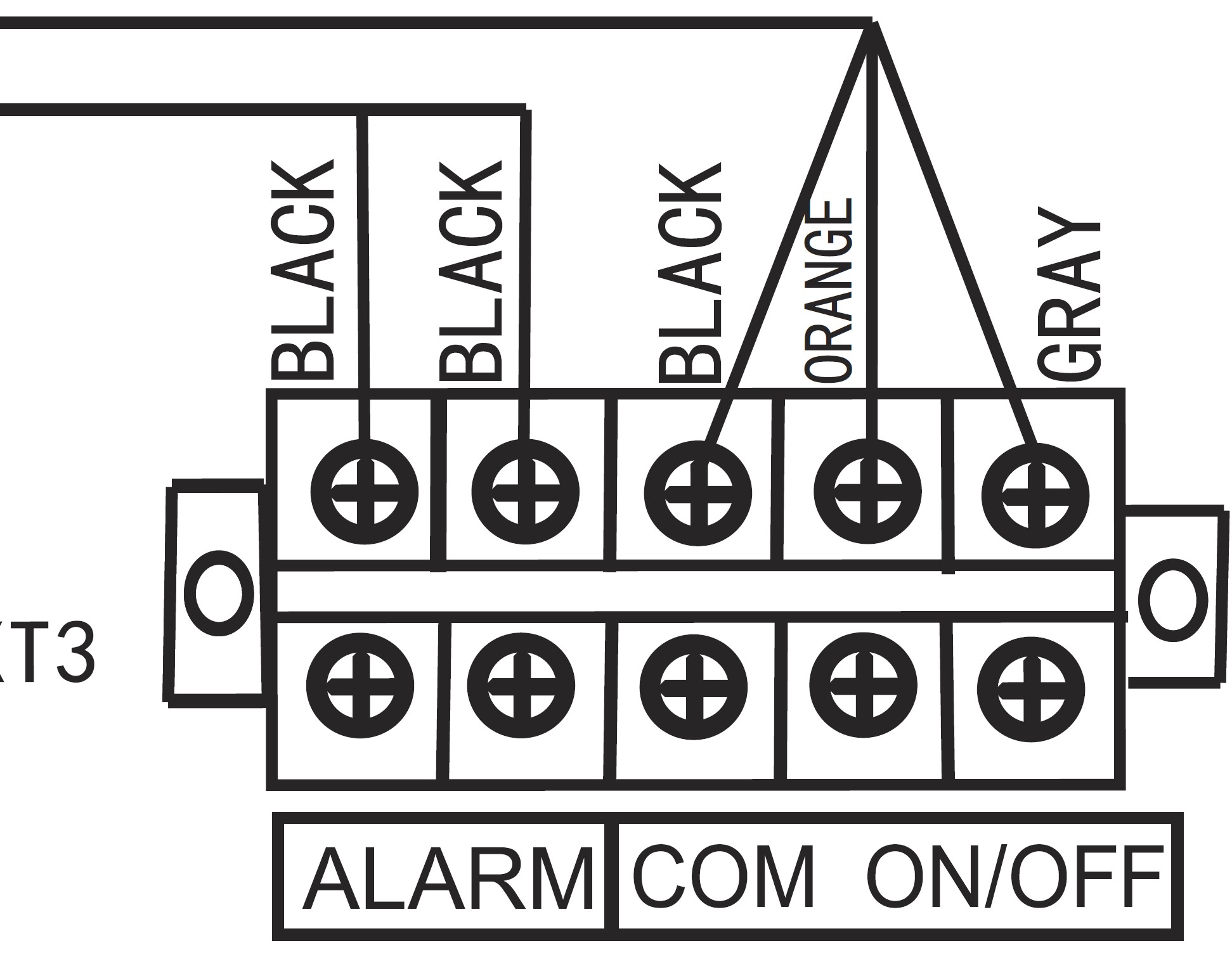

1.6.4. Стандартный функциональный порт, например, для удаленного включения/выключения, включения через сухие контакты и вывода сигнала о неисправности (220 В).

BLACK	ЧЕРНЫЙ
ORANGE	ОРАНЖЕВЫЙ
GRAY	СЕРЫЙ
ALARM	СИГНАЛИЗАЦИЯ
COM ON OFF	COM ВКЛ/ВЫКЛ

1.7. Автоматический перезапуск

При отключении электропитания внутренний блок будет перезапущен автоматически после восстановления электропитания и будет работать в прежнем режиме.

Характеристики

Модель	SLPD15-1	SLPD22-1	SLPD28-1
Электропитание	В-Гц-Фаз	220—240 В-50 Гц-1 фаза
Охлаждение:	Производительность	кВт	1,5	2,2	2,8
Входная мощность	Вт	56	57	57
Номинальный ток	А	0,31	0,31	0,31
Обогрев:	Производительность	кВт	1,7	2,6	3,2
Входная мощность	Вт	56	57	57
Номинальный ток	А	0,31	0,31	0,31
Электродвигатель вентилятора внутреннего блока	Модель	YSK27-4C(B)	YSK27-4C(B)	YSK27-4C(B)
Тип	Электродвигатель постоянного тока	Электродвигатель постоянного тока	Электродвигатель постоянного тока
Название	Broad-ocean/ Welling	Broad-ocean/Welling	Broad-ocean/Welling
Входная мощность	Вт	48	50,4	50,4
Конденсатор	мкФ	1,0 мкФ/450 В	1,5 мкФ/450 В	1,5 мкФ/450 В
Скорость (ОВ/В/С/Н)	об/мин	1088/888/765/682	1200/1000/865/760	1200/1000/865/760
Внутренний змеевик	Количество рядов	2	2	2
Шаг труб (a) x шаг рядов (б)	мм	21Ч13,37	21Ч13,37	21Ч13,37
Расстояние между ребрами	мм	1,5	1,5	1,5
Тип ребер	Гидрофильный алюминий	Гидрофильный алюминий	Гидрофильный алюминий
Внешний диаметр и тип трубки	мм	7, труба с канавками на внутренней стенке	7, труба с канавками на внутренней стенке	7, труба с канавками на внутренней стенке
Длина х высота х глубина	мм	515Ч147Ч26,74	515 Ч147Ч26,74	515Ч147Ч26,74
Количество контуров	2	3	4
Расход воздуха в помещении (ОВ/В/С/Н)	м3/ч	588(30 Па)/538/456/375	588(30 Па)/538/456/375	588(30 Па)/538/456/375
Располагаемый напор (В)	Па	10(10~30)	10(10~30)	10(10~30)
Уровень шума в помещении (В/С/Н)	дБА	35,8/34,6/31,4	36/35/32	37/35/32
Внутренний блок	Размеры блока (ШЧВЧГ)	мм	740x210x500	740x210x500	740x210x500
Упаковка (ШЧВЧГ)	мм	870Ч285Ч525	870Ч285Ч525	870Ч285Ч525
Вес нетто/брутто	кг	17,5/20,5	17,5/20	17,5/20
Диаметр отверстия забора свежего воздуха (круглое)	мм	92	92	92
Тип хладагента	R410A	R410A	R410A
Регулятор	Тип	Электронный расширительный клапан	Электронный расширительный клапан	Электронный расширительный клапан
Модель	BD20FKS(L)	BD20FKS(L)	BD20FKS(L)
Расчетное давление (В/Н)	МПа	4,4/2,6	4,4/2,6	4,4/2,6
Трубопровод хладагента	Жидкость/газ	мм	6,35/12,7	6,35/12,7	6,35/12,7
Соединительная проводка	Силовая проводка	мм2	3Ч2,5(L≤20 м); 3Ч3,5(L≤50 м)	3Ч2,5 (L≤20 м); 3Ч3,5(L≤50 м)	3Ч2,5(L≤20 м); 3Ч3,5(L≤50 м)
Сигнальная проводка	мм2	3Ч0,75	3Ч0,75	3Ч0,75
Диаметр трубы для дренажной воды	мм	25 (внешний диаметр)	25 (внешний диаметр)	25 (внешний диаметр)
Пульт управления	Проводной пульт управления (длина соединительного провода 6 м)

Примечания:
