Внутренний блок канального типа с низким располагаемым напором с регулируемым расходом хладагента серии SLPD (стр. 6 )

Примечания:

МТЦ: минимальный ток в цепи, А.

МТП: максимальный ток предохранителя, А.

кВт: номинальная мощность электродвигателя вентилятора, кВт.

ТПН: ток полной нагрузки, А

ЭВВБ: электродвигатель вентилятора внутреннего блока.

10. Уровень шума

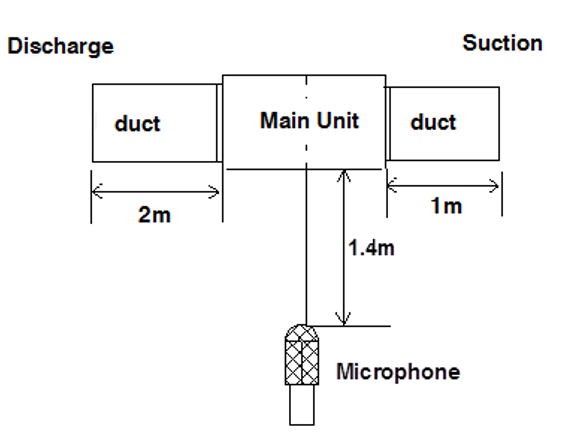

10.1. Условия испытаний

Discharge	Отвод воздуха
Suction	Забор воздуха
Duct	Канал
Main unit	Основной блок
m	метр
Microphone	Микрофон

10.2. Значения, полученные при испытаниях

Модель	Значения, полученные при испытаниях уровня шума, дБА
В	С	Н
SLPD15-1	35,8	34,6	31,4
SLPD22-1	36	35	32
SLPD28-1	37	35	32
SLPD36-1	38,6	37,5	33,8
SLPD45-1	39	37,9	34
SLPD56-1	39	37,9	34
SLPD71-1	41,4	39	35

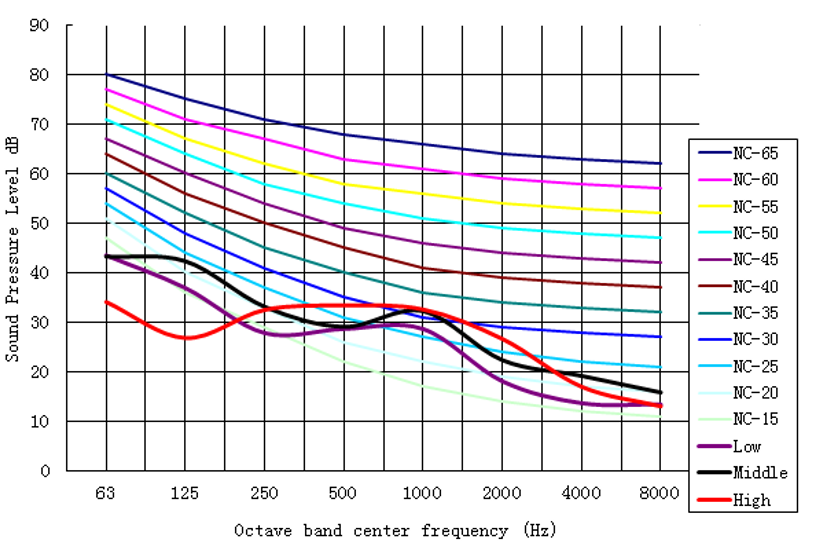

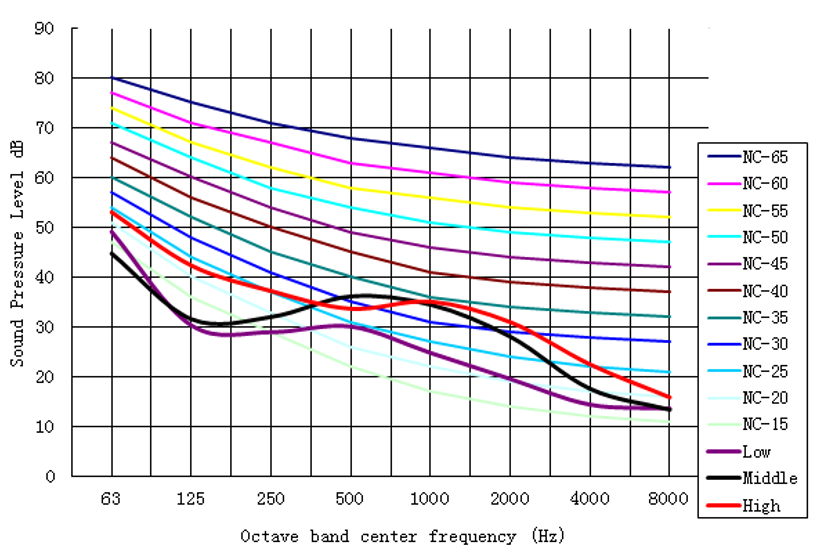

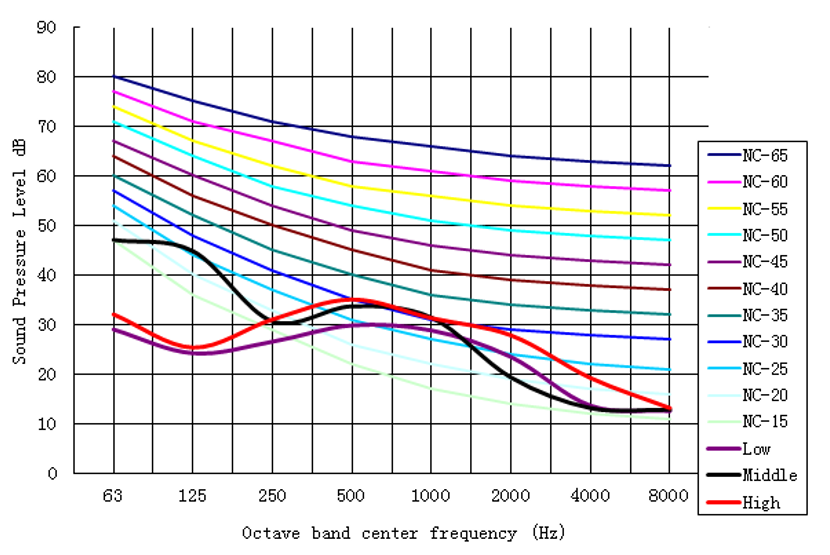

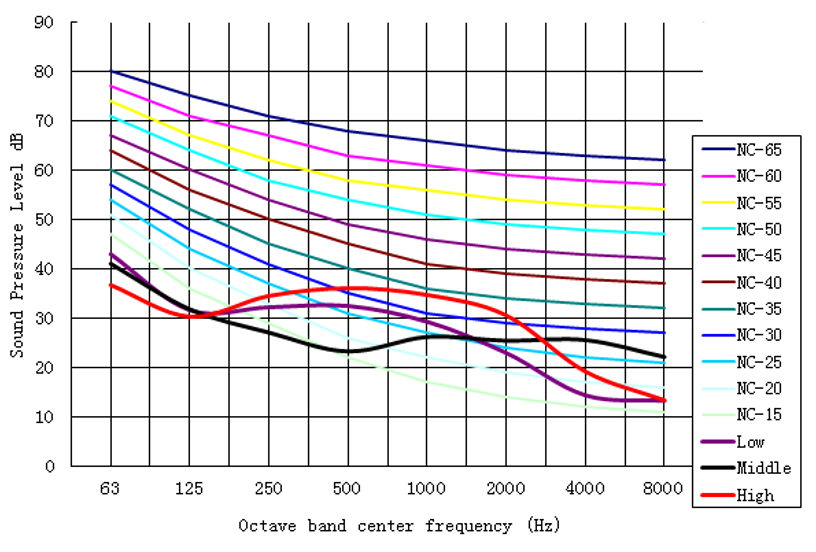

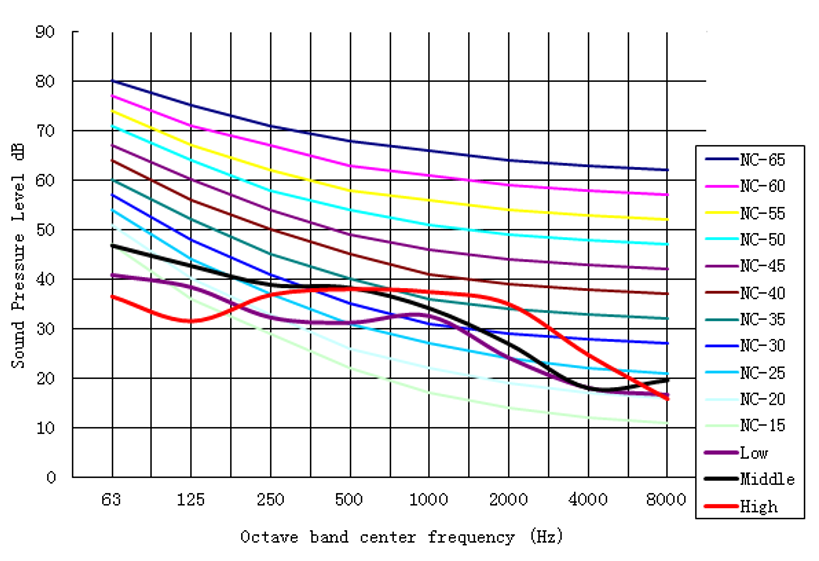

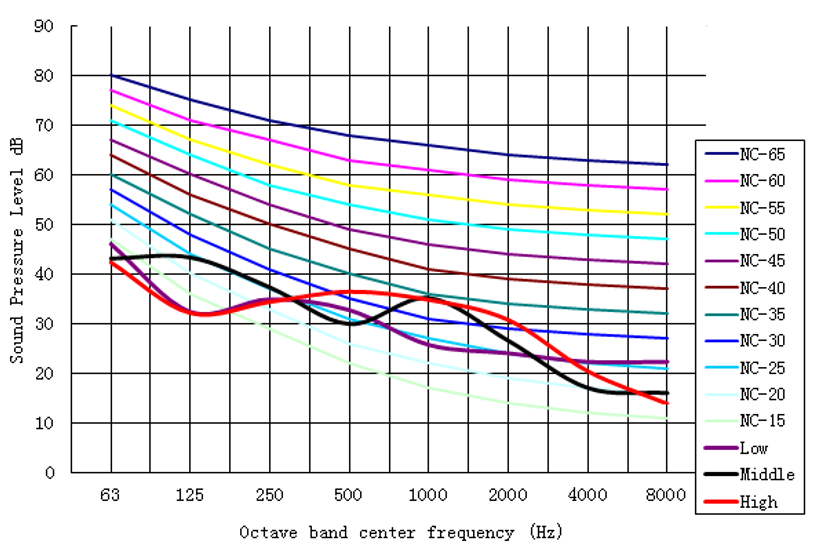

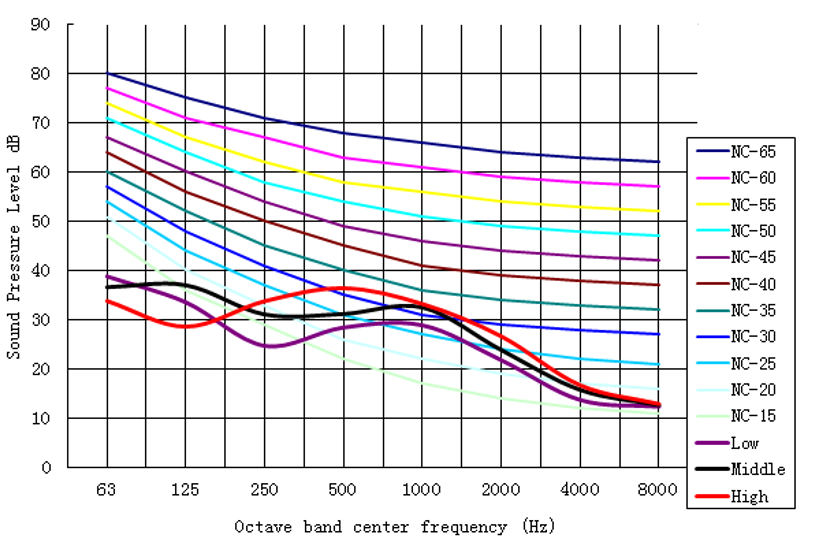

Sound pressure level, dB	Уровень звукового давления, дБ
Low	Низкий
Middle	Средний
High	Высокий
Octave band center frequency (Hz)	Средняя частота октавной полосы, Гц

Sound pressure level, dB	Уровень звукового давления, дБ
Low	Низкий
Middle	Средний
High	Высокий
Octave band center frequency (Hz)	Средняя частота октавной полосы, Гц

Sound pressure level, dB	Уровень звукового давления, дБ
Low	Низкий
Middle	Средний
High	Высокий
Octave band center frequency (Hz)	Средняя частота октавной полосы, Гц

Sound pressure level, dB	Уровень звукового давления, дБ
Low	Низкий
Middle	Средний
High	Высокий
Octave band center frequency (Hz)	Средняя частота октавной полосы, Гц

Sound pressure level, dB	Уровень звукового давления, дБ
Low	Низкий
Middle	Средний
High	Высокий
Octave band center frequency (Hz)	Средняя частота октавной полосы, Гц

Sound pressure level, dB	Уровень звукового давления, дБ
Low	Низкий
Middle	Средний
High	Высокий
Octave band center frequency (Hz)	Средняя частота октавной полосы, Гц

Sound pressure level, dB	Уровень звукового давления, дБ
Low	Низкий
Middle	Средний
High	Высокий
Octave band center frequency (Hz)	Средняя частота октавной полосы, Гц

11. Вспомогательные детали

11.1. Стандартные вспомогательные детали

Название	Количество	Схематичное изображение	Применение
Инструкция по установке	1	Данная инструкция	/
Пульт проводного дистанционного управления	1		Управление кондиционером
Материал для изоляции трубок	2		Теплоизоляция
Клейкая лента для уплотнений	1		Для подключения дренажной трубки
Соединительная муфта для стока воды	1		Для дренажа
Фиксатор	1		Для зажима места соединения дренажного шланга и на выходе из внутреннего блока.
Медная гайка	1		Используется для подключения трубок
Дисплей	1		Дисплей для отображения параметров работы и ошибок
