относительная влажность воздуха, %;
где:
– температура окружающей среды, °С;
Толщину теплоизоляционного слоя определяют:
для воздуховодов с плоскими стенками и цилиндрических воздуховодов диаметром 2 м и более по формуле
- для цилиндрических газоходов (воздуховодов) диаметром менее 2 м по формуле:
где
- толщина слоя, м;
- коэффициент теплопроводности материала слоя, Вт/(м·°С).
Сопротивление теплопередаче Ro, кв. м·°С/Вт, ограждающей конструкции следует определять по формуле:
где
- коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(кв. м·°С);
- коэффициент теплоотдачи наружной поверхности ограждающей конструкции, Вт/(кв. м·°С);
- термическое сопротивление ограждающей конструкции, кв. м·°С/Вт.
Решения этой системы уравнений формула (49)
Коэффициент теплоотдачи пара к стенке паропровода следует определять по обобщенным критериальным формулам, приведенным в справочной литературе по теплопередаче, учитывающим скорость движения, размеры объекта и теплофизические свойства вещества.
(58)
для цилиндрических воздуховодов диаметром менее 2 м по формуле
(59)
Величины R и Rl в зависимости от исходных условий определяют:
для воздуховодов с плоскими стенками и цилиндрических воздуховодов диаметром 2 м и более по формуле
(60)
для цилиндрических воздуховодов диаметром менее 2 м по формуле
(61)
Коэффициент теплоотдачи от транспортируемого воздуха к внутренней поверхности изолируемого воздуховода определяют по формуле
(62)
Значения эквивалентных диаметров определяют:
для воздуховодов с плоскими стенками и цилиндрических воздуховодов диаметром 2 м и более по формуле
(63)
Температуру окружающего воздуха следует принимать как среднюю наиболее холодной пятидневки с обеспеченностью 0,98 в соответствии с СП 131.13330.2012. Свод правил. Строительная климатология. Актуализированная редакция СНиП 23-01-99* или по данным местной метеостанции для конкретного населенного пункта.
Коэффициент теплоотдачи от наружной поверхности теплоизоляционной конструкции к окружающему воздуху рекомендуется принимать равным 29 Вт/(м2·°С).
_____________________________________________________________________
**Программа «LIT THERMO ENGINEER. Инженерные коммуникации.» Расчетная программа соответствует СП61.13330.2012 «Тепловая изоляция оборудования и трубопроводов. Актуализированная редакция СНиП 41-03-2003».
Целью решения задач в программе «LIT THERMO ENGINEER. Инженерные коммуникации» является подбор необходимой толщины утеплителя для достижения нормируемых величин тепловых потерь или для предотвращения нежелательных последствий (выпадение конденсата, защита от замерзания и т. д.). Главной количественно-качественной величиной является мера теплового потока с погонного метра (когда речь идет о трубопроводах) или квадратного (речь идет о плоских поверхностях, емкостях), а уже в зависимости от него определяют дальнейшие значения. Нормируемые величины теплового потока установлены в п.6 СП61.13330.2012 «Тепловая изоляция оборудования и трубопроводов. Актуализированная редакция СНиП 41-03-2003».
Программа прошла государственную регистрацию программ для ЭВМ, получен сертификат соответствия СП61.13330.2012 «Тепловая изоляция оборудования и трубопроводов. Актуализированная редакция СНиП 41-03-2003» в Центре Сертификации Программных Средств в строительстве и рекомендована к применению.
Загрузить программу можно по ссылке http://zavodlit.ru/Программа распространяется как бесплатное (Freeware) приложение (в том числе и в качестве Библиотеки КОМПАС 3D)
Рисунки по монтажу изделий «Тилит», «Пенофол»

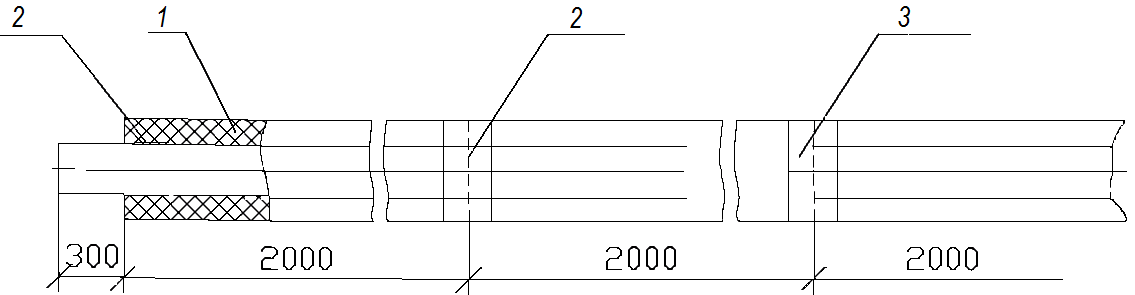

Рис. 1. Тепловая изоляция несмонтированного трубопровода с положительными
температурами теплоизоляционными трубками «Тилит»

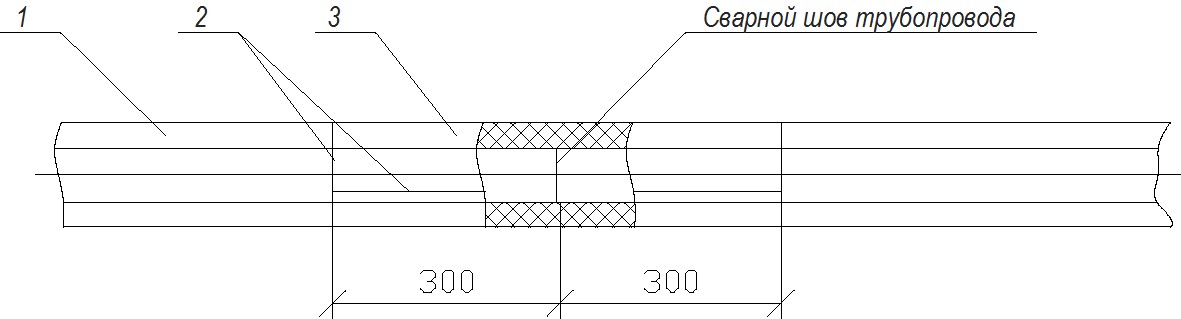

Изоляция сварного шва трубопровода вставкой
из теплоизоляционной трубки «Тилит»
1. Теплоизоляционная трубка «Тилит Супер», «Тилит Блэк Стар»
2. Клей «Тилит»
3. Вставка из трубки «Тилит Супер», «Тилит Блэк Стар»

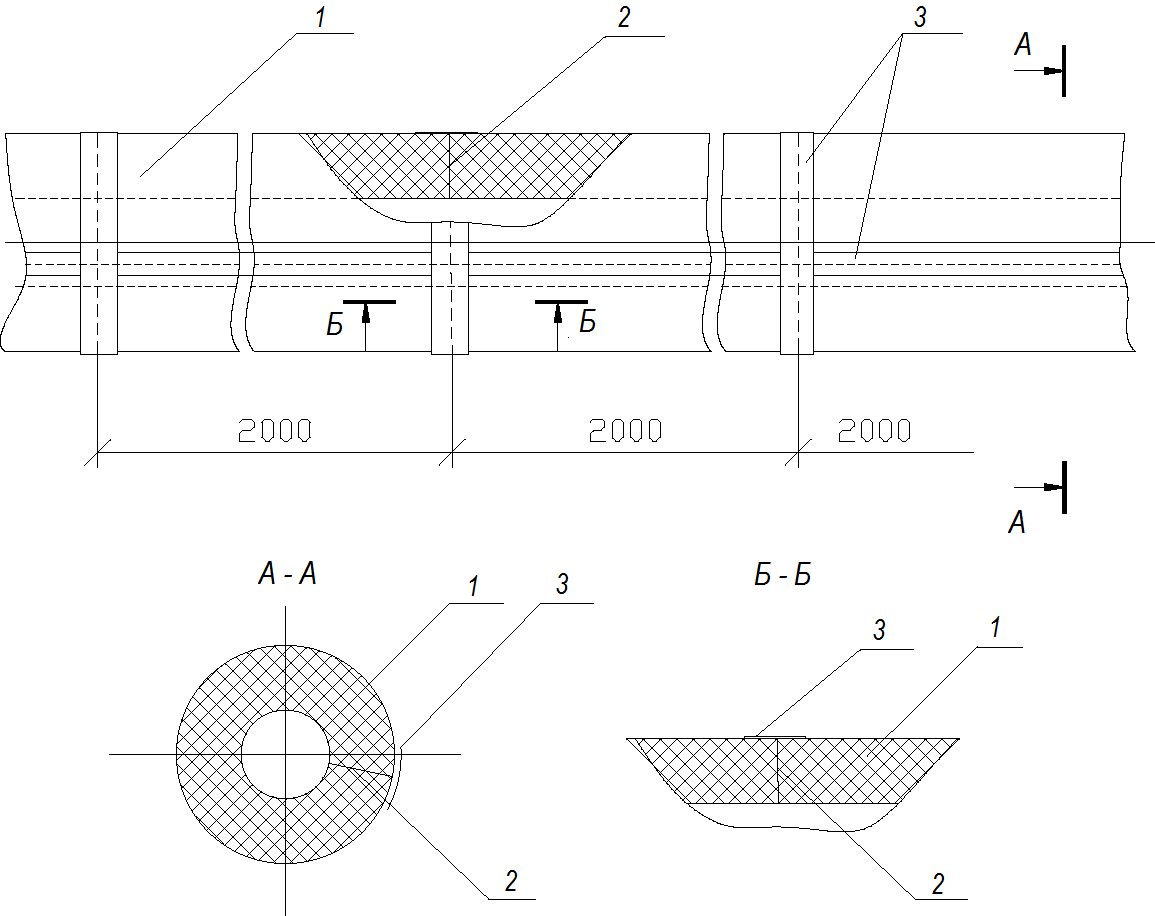

Рис. 2. Тепловая изоляция несмонтированного трубопровода с
положительными температурами теплоизоляционными трубками
«Тилит» (вариант с проклейкой швов)

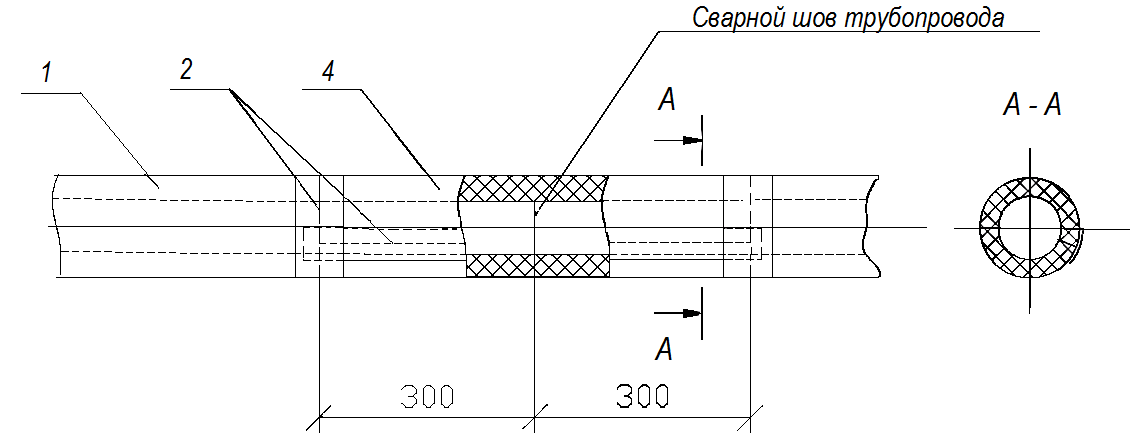

Изоляция сварного шва трубопровода вставкой
из теплоизоляционной трубки «Тилит»
1. Теплоизоляционная трубка «Тилит Супер», «Тилит Блэк Стар»
2. Клей «Тилит»
3. Лента армированная самоклеящаяся «Тилит»
4. Вставка из трубки «Тилит Супер», «Тилит Блэк Стар»

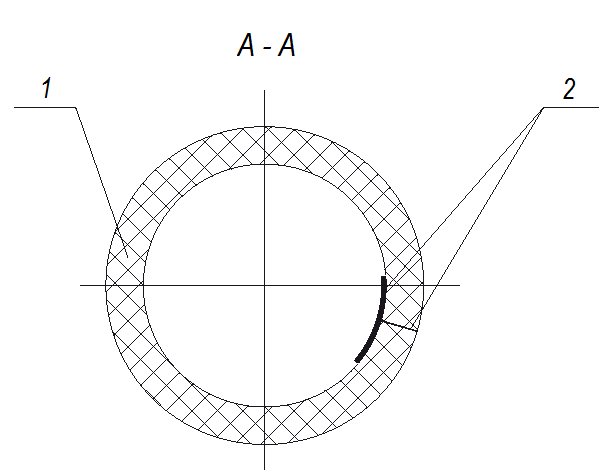

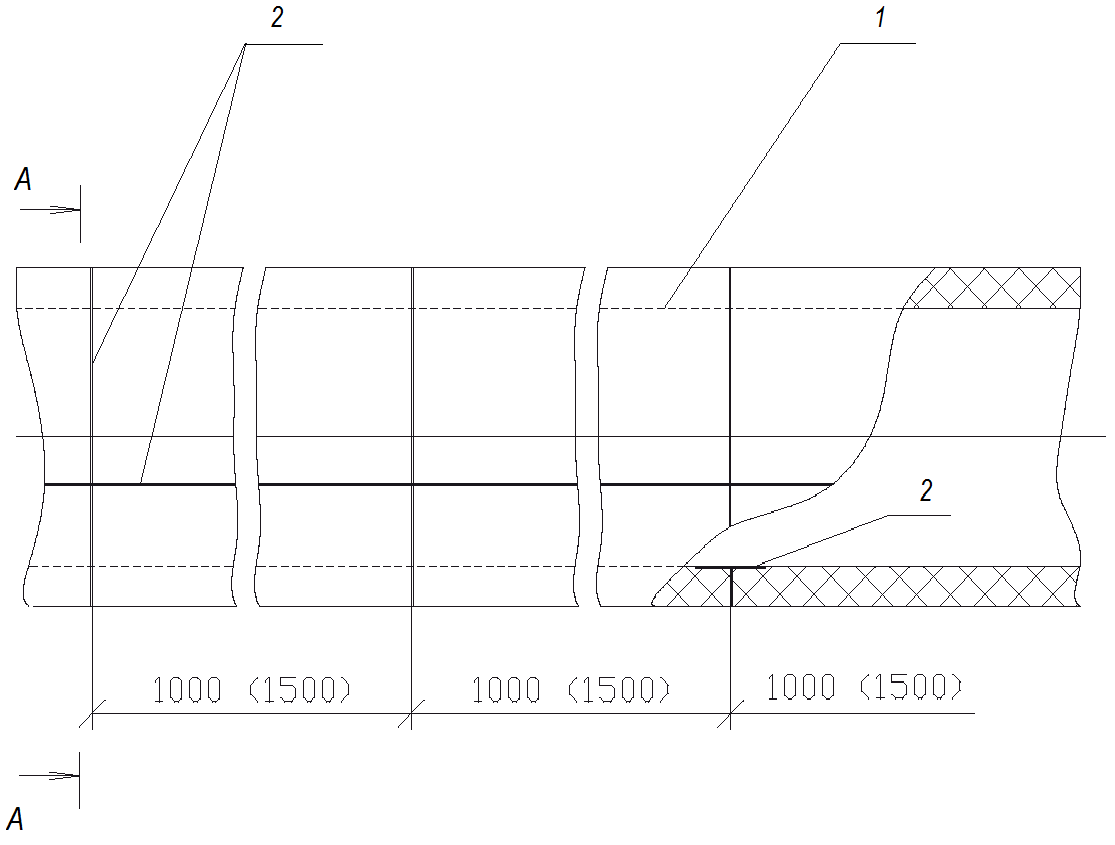

Рис. 3. Тепловая изоляция несмонтированного трубопровода с
положительными температурами теплоизоляционными трубками
«Тилит» с продольным разрезом
1. Теплоизоляционная трубка «Тилит Супер», «Тилит Блэк Стар»
2. Клей «Тилит»

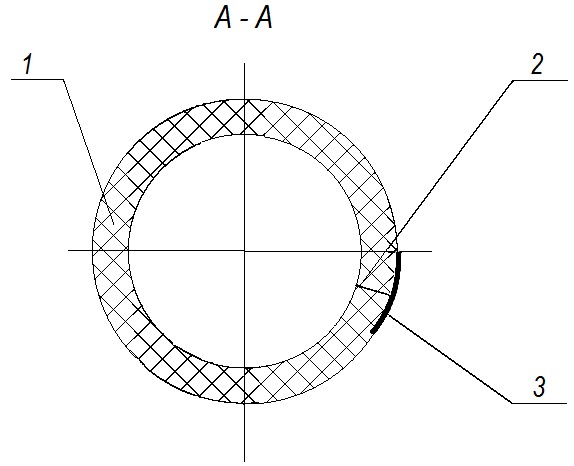

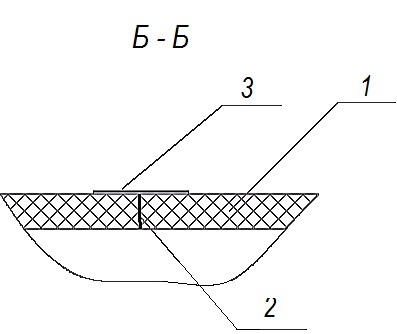

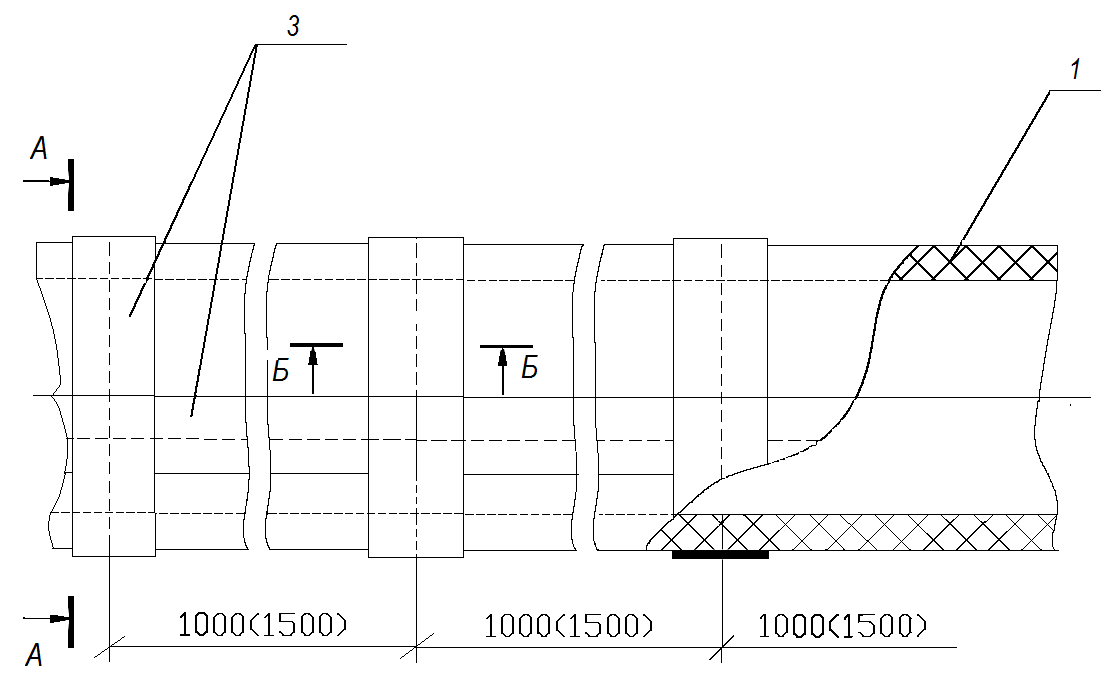

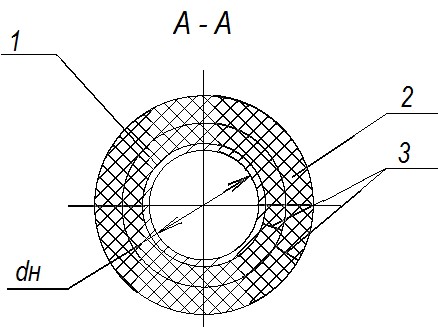

Рис. 4. Тепловая изоляция трубопроводов трубками «Тилит»
с проклейкой швов лентой армированной самоклеящейся «Тилит»
1. Теплоизоляционная трубка «Тилит Супер», «Тилит Блэк Стар»
2. Клей «Тилит»
3. Лента армированная самоклеящаяся «Тилит»
Рис. 5. Тепловая изоляция несмонтированного трубопровода с
положительными температурами рулонами (листами)
«Тилит», «Пенофол»
1. Рулоны (листы) «Тилит», «Пенофол»
2. Клей «Тилит»

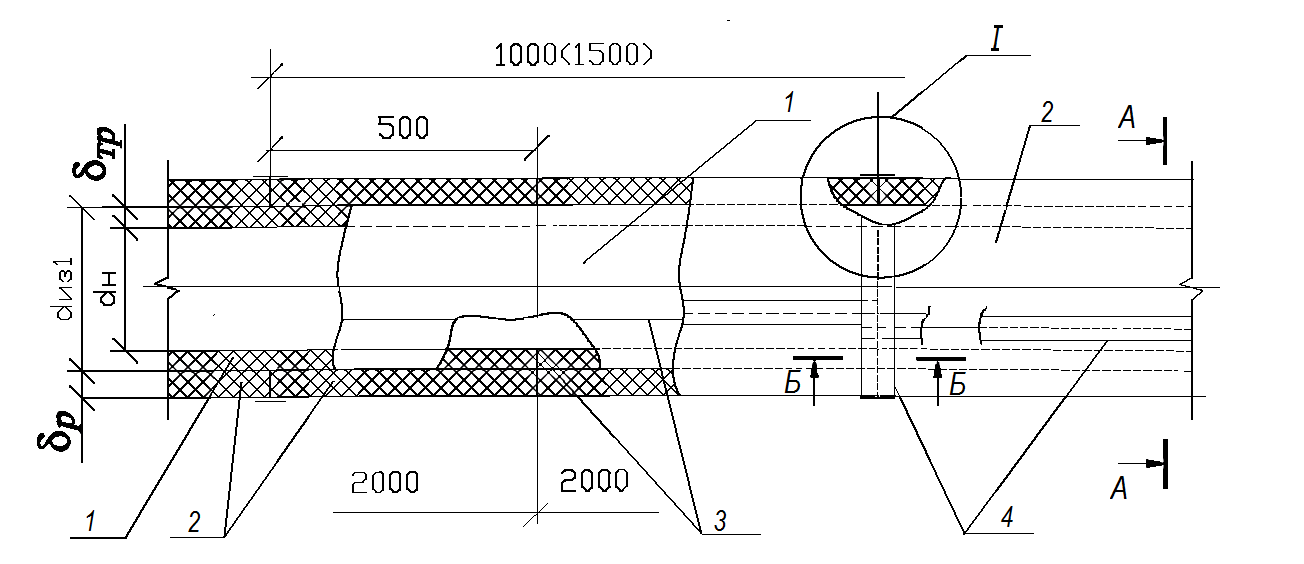

Рис. 6. Тепловая изоляция трубопроводов в два слоя -
трубками и рулонами (листами) «Тилит», «Пенофол»
в качестве наружного слоя
dн – наружный диаметр трубопровода
dиз – наружный диаметр первого слоя
дтр – толщина трубки «Тилит»
др – толщина рулонов «Тилит», «Пенофол»
1. Теплоизоляционная трубка «Тилит Супер», «Тилит Блэк Стар»
2. Рулоны (листы) «Тилит», «Пенофол»
3. Клей «Тилит»
4. Лента армированная самоклеящаяся «Тилит», лента алюминиевая
самоклеящаяся «ЛАС»
Рис. 7. Тепловая изоляция трубопроводов с отрицательными температурами
рулонами (листами) «Тилит Супер СК» (с клеевым слоем),
«Пенофол» тип С (с клеевым слоем)
|
