(листовым) материалом «Тилит» самоклеящийся и «Пенофол» тип С
1. Сегмент самоклеящегося рулона (листа) «Тилит» или «Пенофола» тип С
2. Листы самоклеящегося рулонного материала «Тилит» или
«Пенофола» тип С
3. Клей «Тилит»
4. Лента самоклеящаяся «Тилит Супер СК» или лента алюминиевая
самоклеящаяся «ЛАС» (для проклейки швов) материала «Пенофол» тип С
5. Изоляция патрубка и фланцевого соединения изделиями «Тилит».

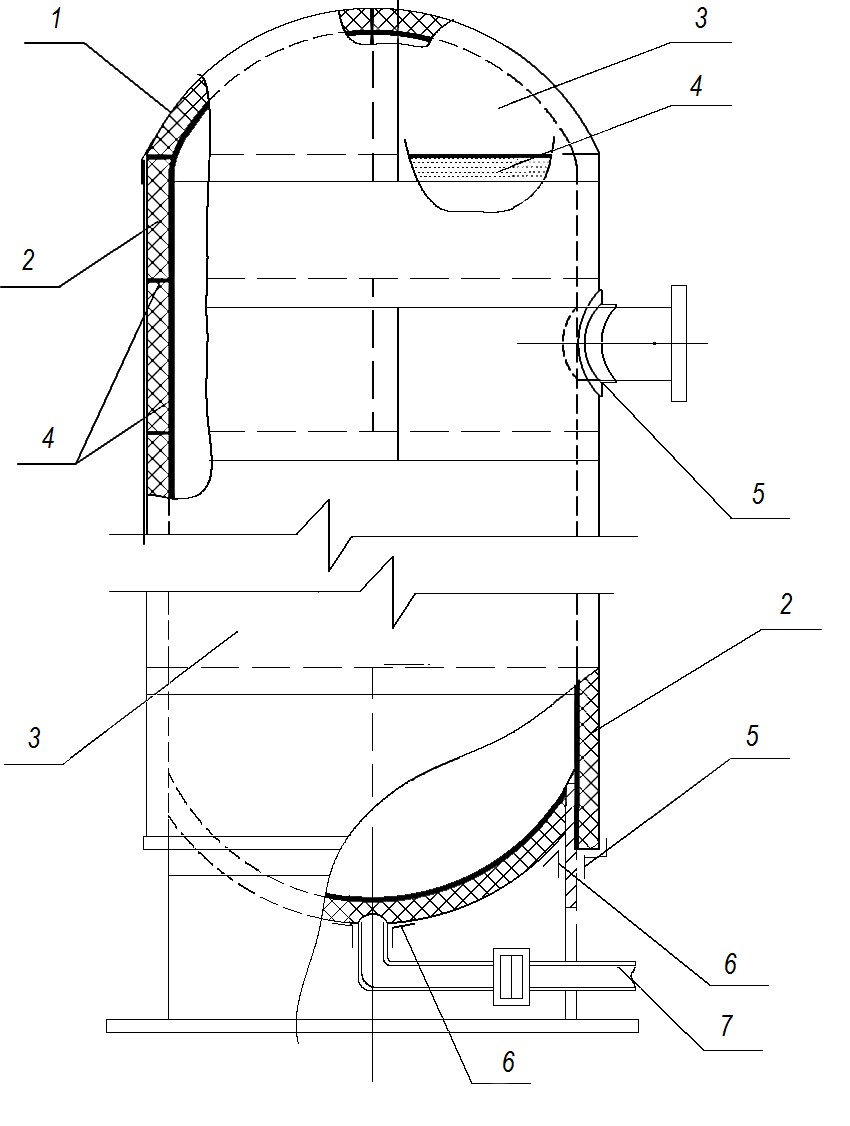

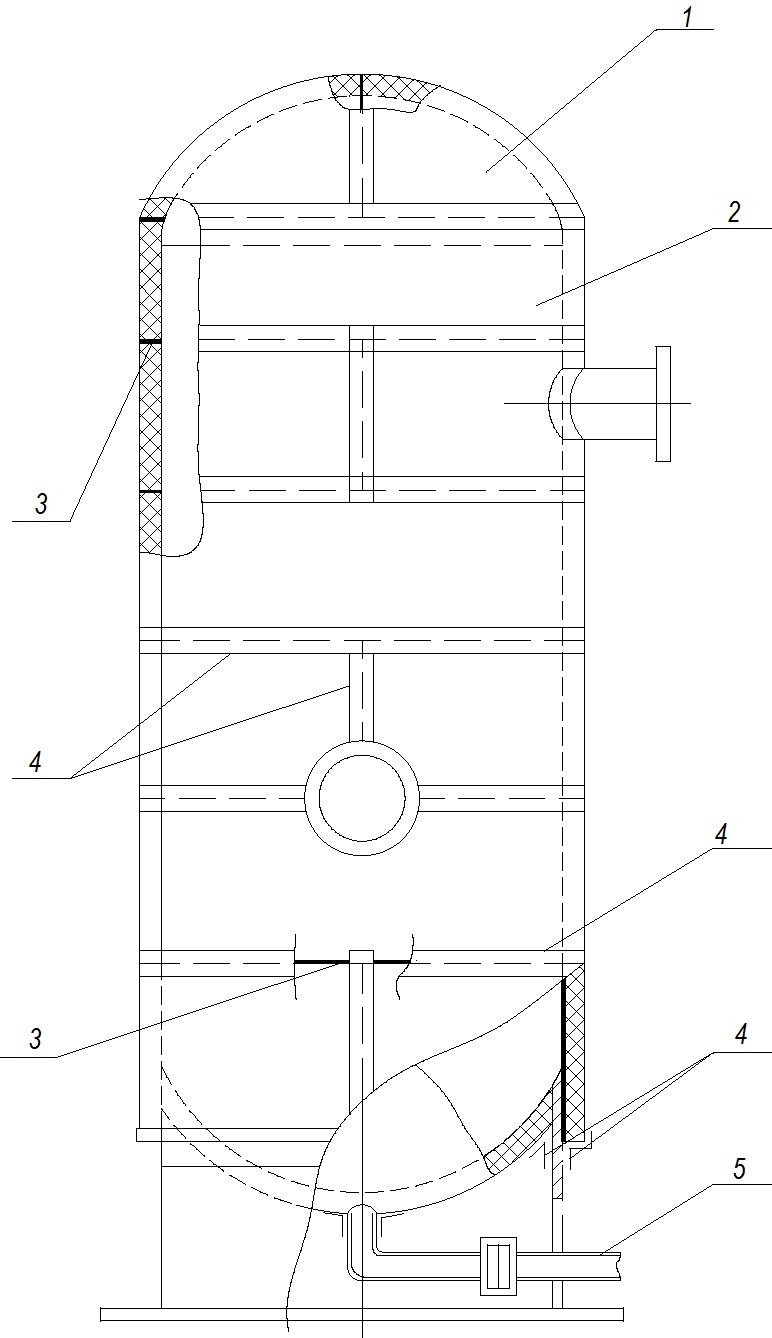

Рис. 27. Конструкция тепловой изоляции вертикального аппарата рулонным
(листовым) материалом «Тилит» самоклеящийся и «Пенофол» тип С
с гибким покровным материалом «ТИТАНФЛЕКС»
1. Сегмент рулонного материала «Тилит» без клеевого слоя
2. Листы из рулонного материала «Тилит» без клеевого слоя
3. Гибкий покровный материал «ТИТАНФЛЕКС»
4. Клей «Тилит»
5. Лента армированная самоклеящаяся «Тилит», лента
Алюминиевая самоклеящаяся прочная «ЛАС-П»
6. Лента самоклеящаяся «Тилит Супер СК»
7. Изоляция патрубка и фланцевого соединения изделиями «Тилит».
Примечание. При расположении на открытом воздухе швы покрытия следует
проклеивать герметиком

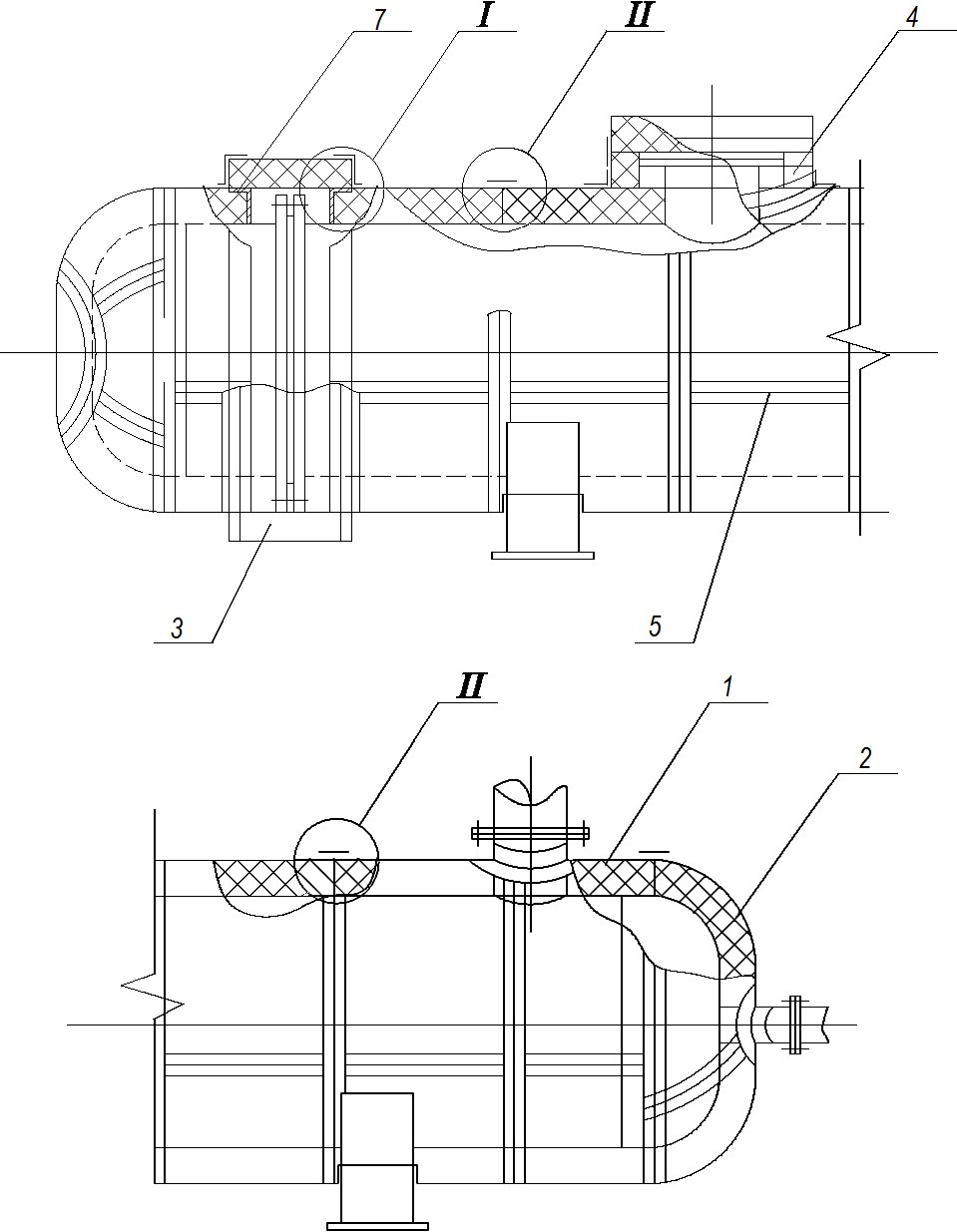

Рис. 28. Конструкция тепловой изоляции горизонтального аппарата рулонным
(листовым) материалом «Тилит Блэк Стар Дакт Ал» (самоклеящийся),
«Пенофол» тип С
1. Элементы из самоклеящегося рулона (листа) «Тилит Блэк Стар Дакт Ал»,
«Пенофола» тип С
2. Сегменты изоляции днища из самоклеящегося рулона (листа) «Тилит Блэк
Стар Дакт Ал», «Пенофола» тип С
3. Изоляция фланцевого соединения
4. Изоляция люка
5. Лента алюминиевая самоклеящаяся «ЛАС» (для проклейки швов)
6. Клей «Тилит»
7. Диафрагма (отдела торца изоляции)
Узлы I и II на рис. 29

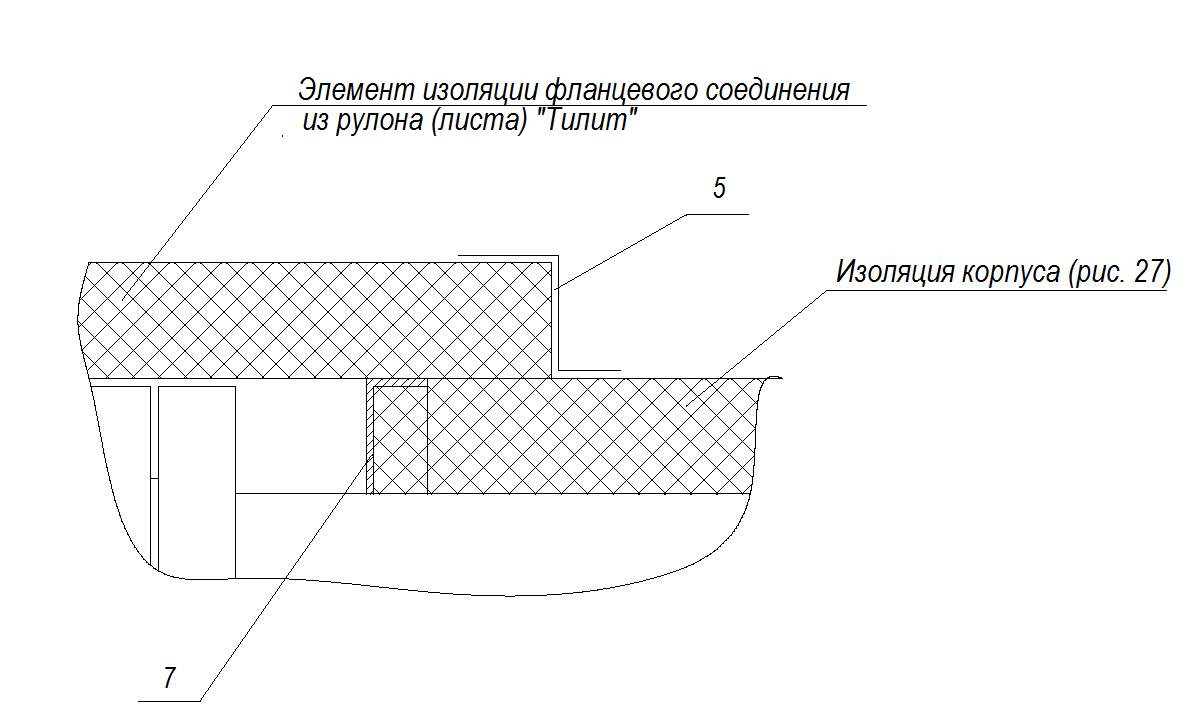

Рис. 29. Узлы к рис. 28
Узел I. Изоляция фланцевого соединения горизонтального аппарата
Узел II. Стык смежных рулонов на корпусе горизонтального аппарата
Позиции 5,6 и 7 указаны на рис. 28

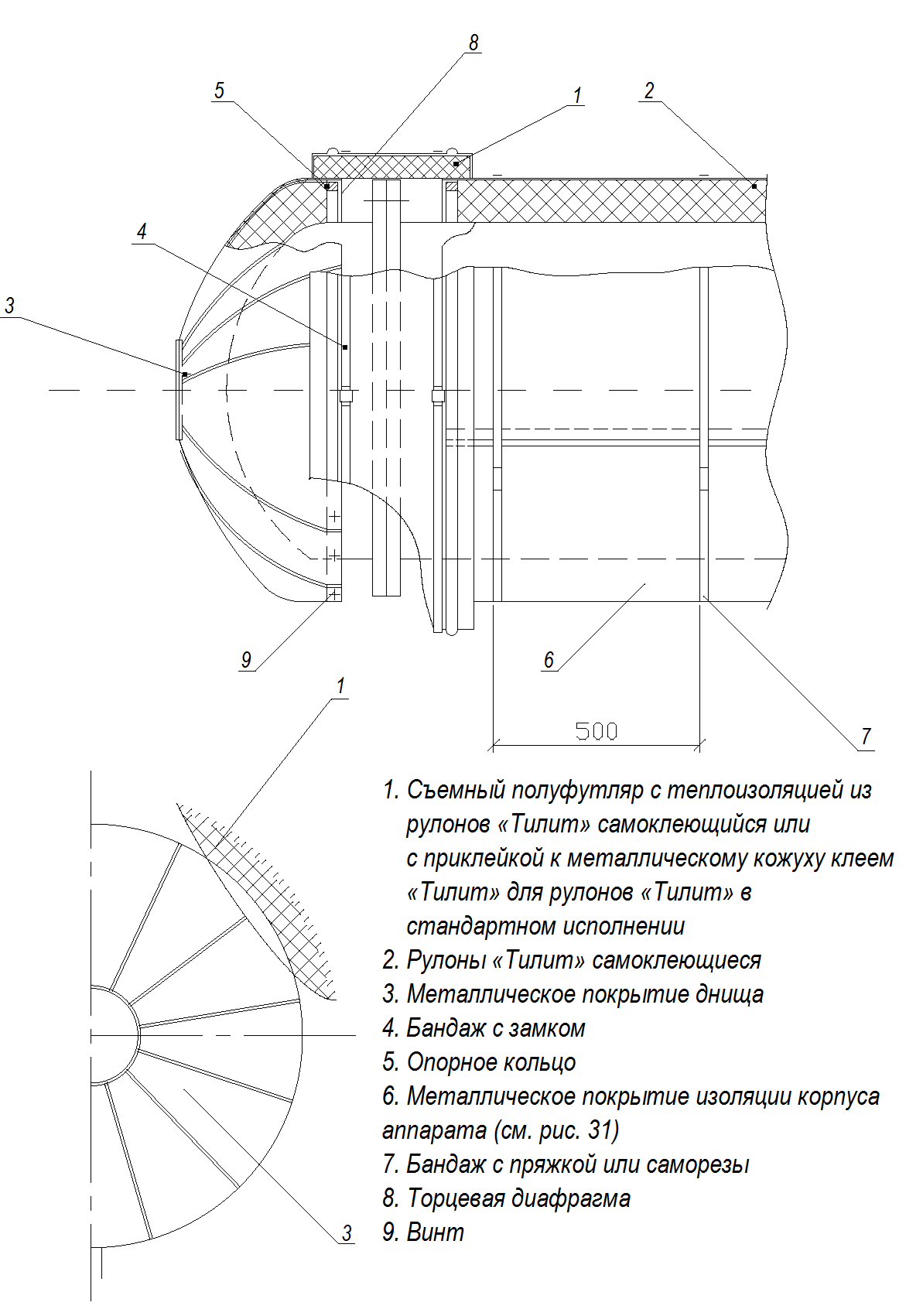

Рис. 30. Тепловая изоляция горизонтального аппарата листами «Тилит» в
конструкции с металлическим покровным слоем и съемным полуфутляром
с креплением бандажами для изоляции фланцевого соединения

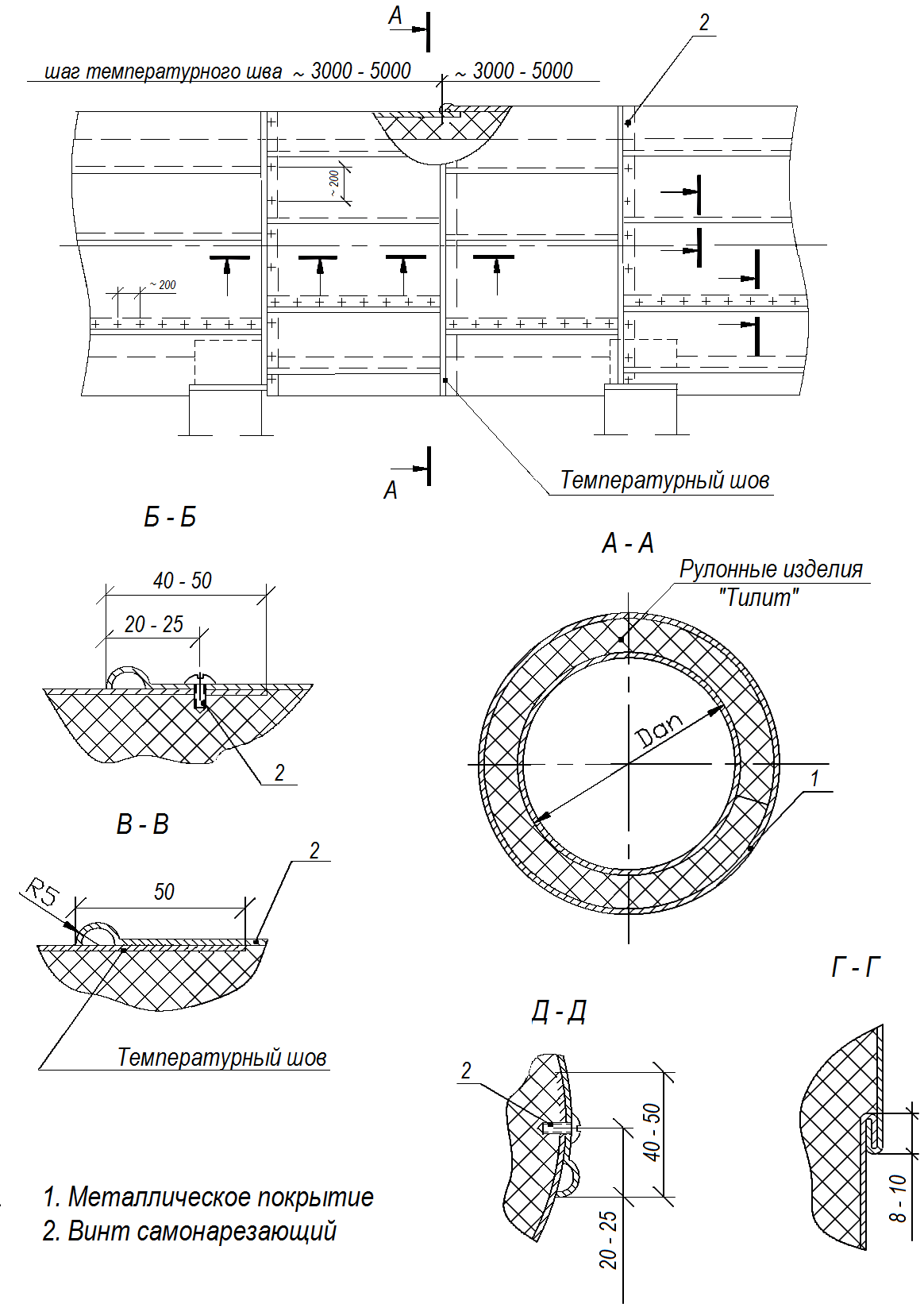

Рис. 31. Конструкция металлического покрытия по теплоизоляционному слою
из изделий «Тилит» для горизонтального аппарата

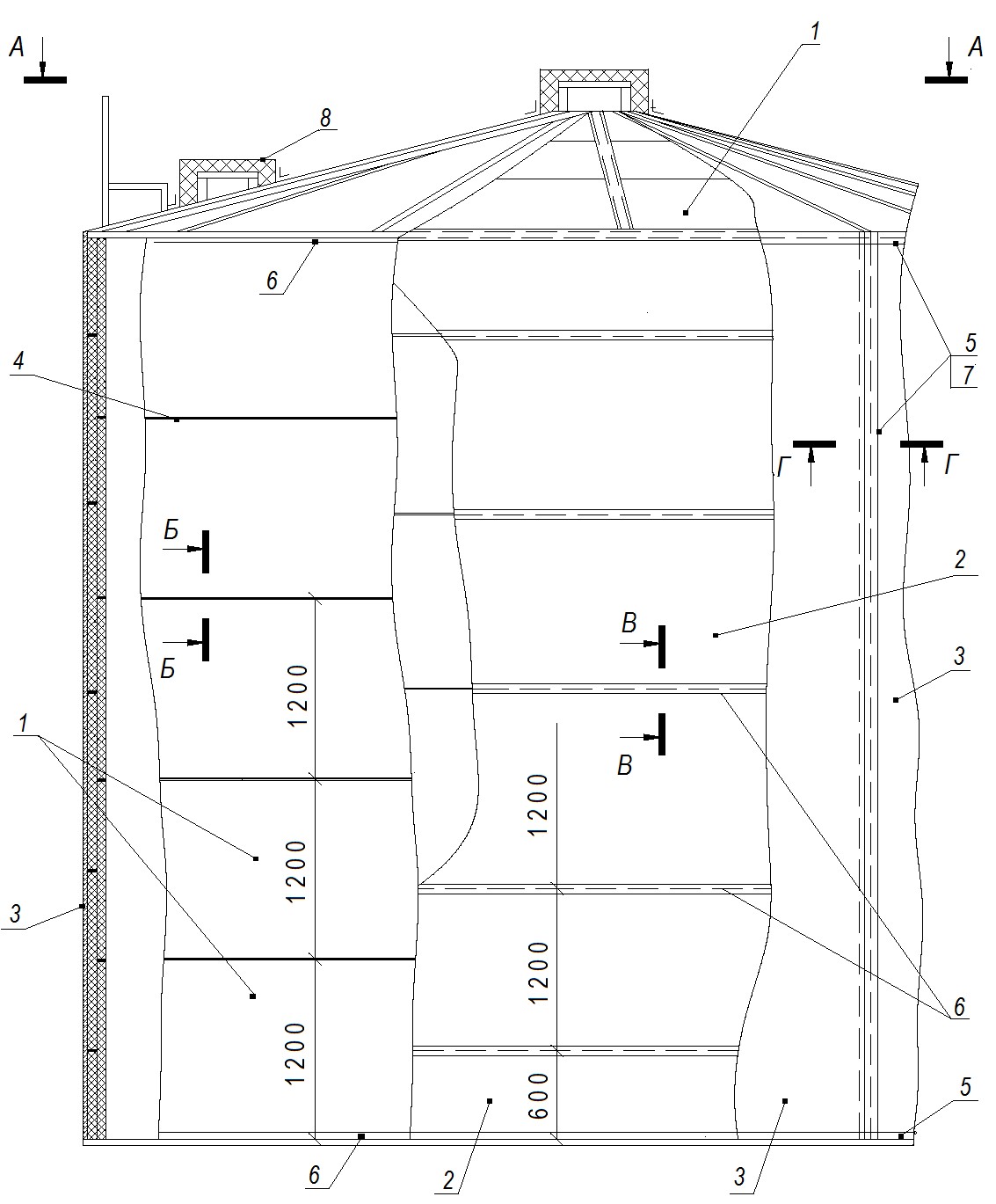

Рис. 32. Тепловая изоляция резервуара холодной воды самоклеящимися рулонами «Тилит» с самоклеящимся гибким покровным материалом «ТИТАНФЛЕКС»
1. Рулоны «Тилит» самоклеящиеся первого слоя
2. Рулоны «Тилит» самоклеящиеся второго слоя
3. Гибкий покровный материал «ТИТАНФЛЕКС» самоклеящийся
4. Клей «Тилит»
5. Лента армированная самоклеящаяся «Тилит»,
лента алюминиевая самоклеящаяся прочная «ЛАС-П»
6. Лента самоклеящаяся «Тилит Супер СК», «Тилит Блэк Стар СК»
7. Герметик
8. Конструкция изоляции люков

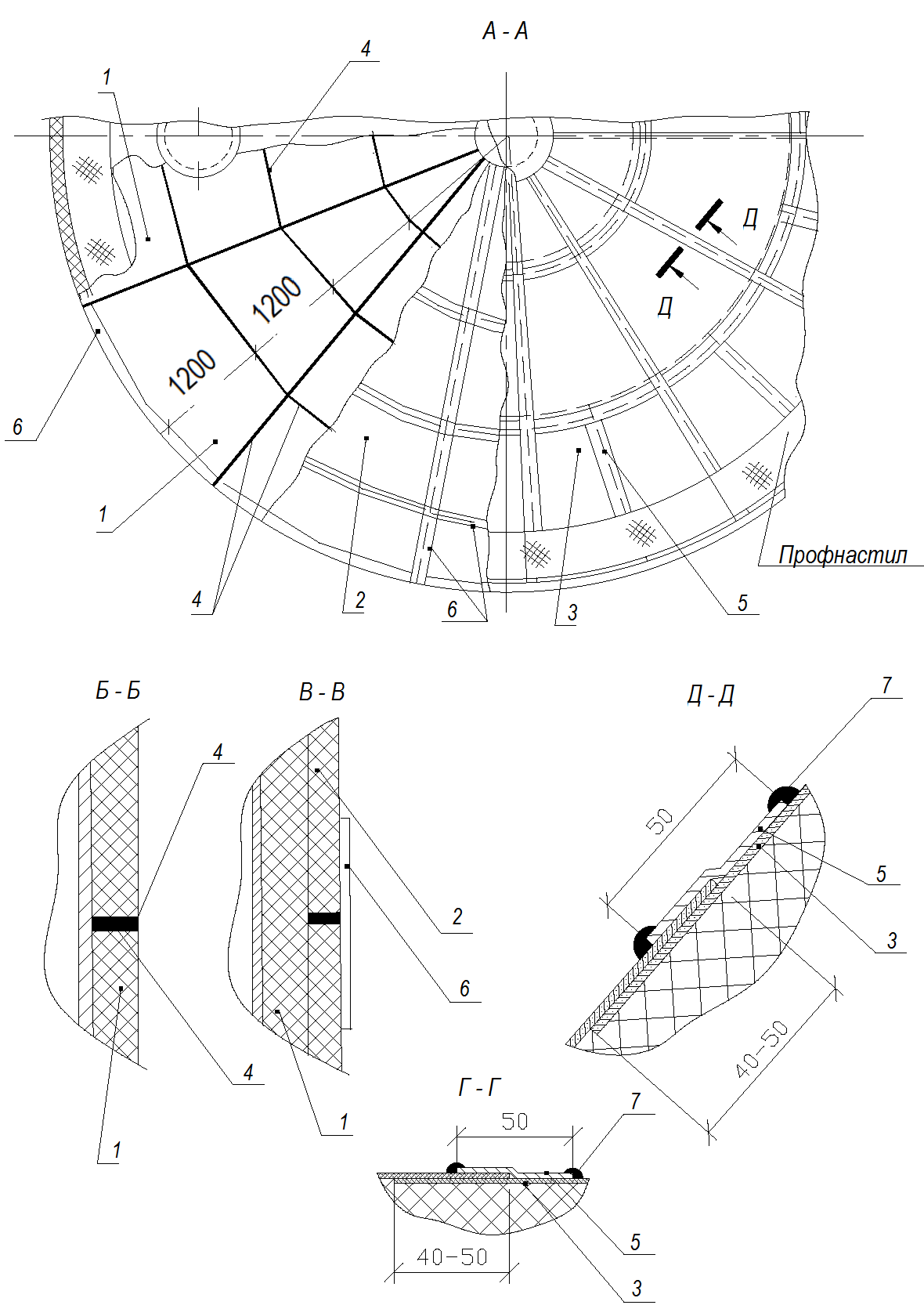

Рис. 33. Разрезы А-А – Г-Г к рис. 32

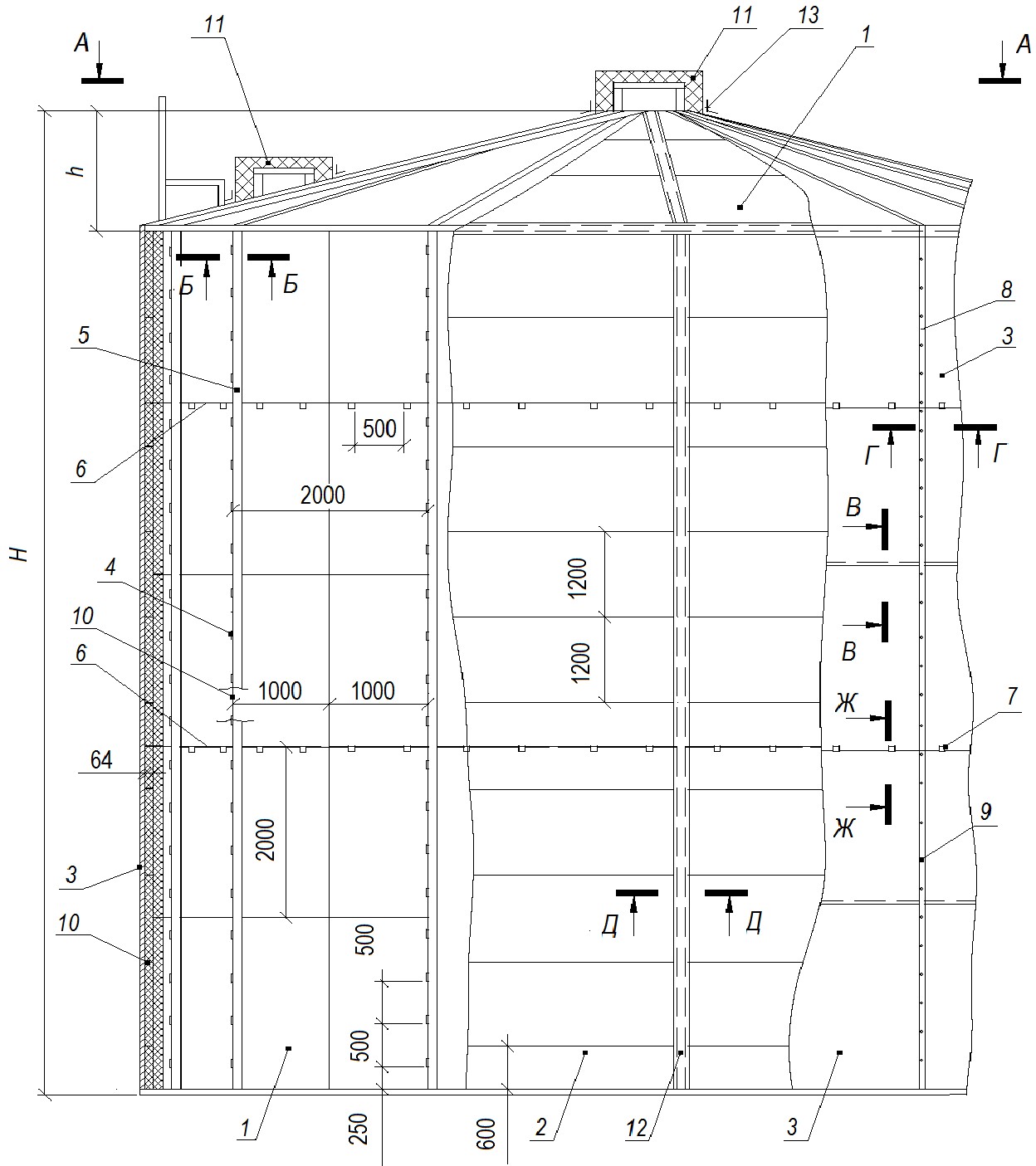

Рис. 34. Конструкция тепловой изоляции резервуаров с теплоизоляционным слоем
из рулонов «Тилит» и металлическим покрытием
1. Рулоны «Тилит» самоклеящиеся первого слоя
2. Рулоны «Тилит» самоклеящиеся второго слоя
3. Металлическое покрытие 4.Скоба 5. Стойка 6. Диафрагма
7. Кляммера 1 8. Накладка - профиль 9. Шуруп 10. Клей «Тилит»
11. Конструкция изоляции люков
12. Лента армированная самоклеящаяся «Тилит», лента самоклеящаяся
«Тилит Супер СК», «Тилит Блэк Стар СК»
13. Лента алюминиевая самоклеящаяся прочная «ЛАС-П».
Рис. 35. Разрезы А-А и З-З к рис. 34
14. Направляющая
15. Опорное кольцо из досок
16. Гвоздь
17.Кляммера 2
Остальные позиции на рис. 34

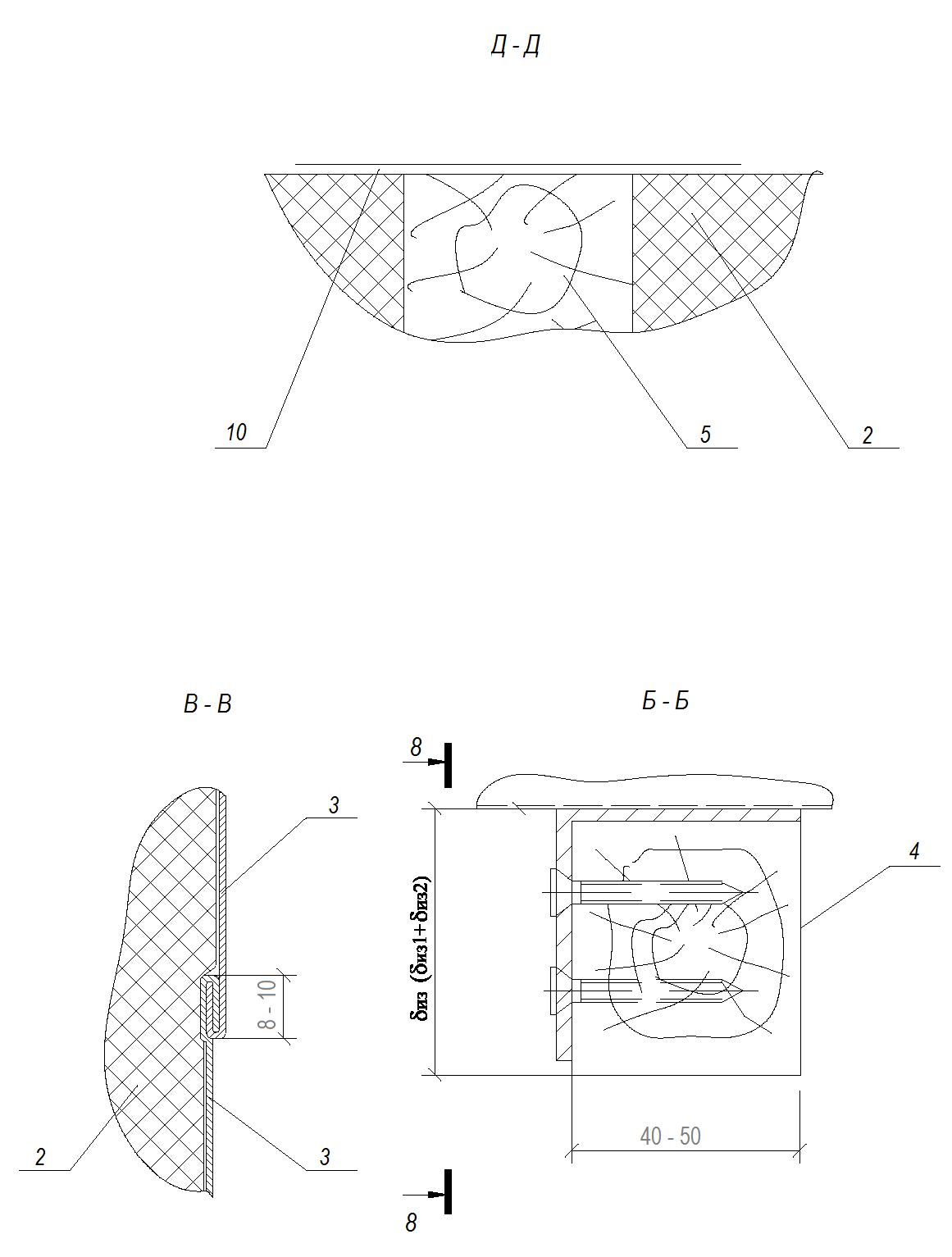

Рис. 36. Разрезы Б-Б, В-В и Д-Д к рис. 34
Примечание: обозначение элементов конструкции на рис. 34

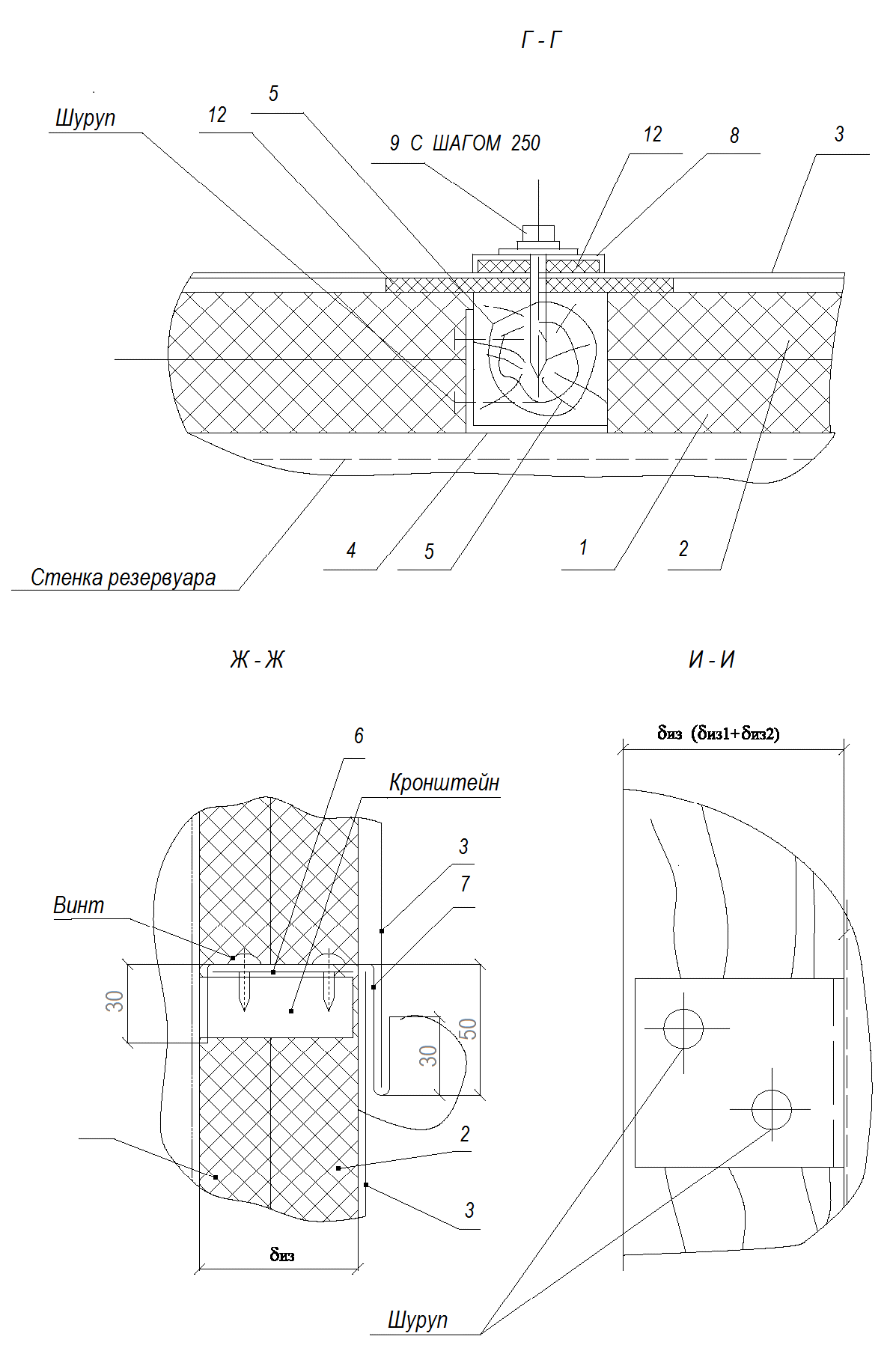

Рис. 37. Разрезы Г-Г и Ж-Ж к рис. 34 и разрез И-И
Библиография
[1] | Федеральный закон «О техническом регулировании» от 01.01.01 г. , статья 17 |
[2] | ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» |
[3] | СП 41–103–2000. Проектирование тепловой изоляции оборудования и трубопроводов. |
[4] | СТО НОСТРОЙ 2.12.69-2012 Инженерные сети зданий и сооружений внутренние ТЕПЛОИЗОЛЯЦИОННЫЕ РАБОТЫ ДЛЯ ВНУТРЕННИХ ТРУБОПРОВОДОВ ЗДАНИЙ И СООРУЖЕНИЙ Правила, контроль выполнения и требования к результатам работ |
[5] | СП 61.13330.2012 актуализированная редакция «СНиП 41-03-2003 Тепловая изоляция оборудования и трубопроводов» |
Ключевые слова: теплоизоляционные конструкции, теплоизоляционные изделия «Тилит», «Пенофол», проектирование, монтаж, расчет толщин теплоизоляционного слоя, трубопровод, инженерные системы, программа расчета, LIT THERMO ENGINEER, инженерные коммуникации, трубки, рулоны, покрытие из фольги
