1. Самоклеящиеся рулоны (листы) «Тилит», «Пенофол»
2. Клей «Тилит» (клеевое соединение швов)
3. Лента армированная самоклеящаяся «Тилит», лента алюминиевая
самоклеящаяся «ЛАС»
Рис. 8. Тепловая изоляция трубопроводов с отрицательными температурами
рулонами (листами) «Тилит Супер СК» (с клеевым слоем),
«Пенофол» тип С (с клеевым слоем) в два слоя
dн – наружный диаметр трубопровода
dиз1 – наружный диаметр изоляции первого слоя
др1 – толщина рулонов (листов) «Тилит», «Пенофол» первого слоя
др2 – толщина рулонов «Тилит», «Пенофол» второго слоя
1. Самоклеящиеся рулоны (листы) «Тилит», «Пенофол»
2. Рулоны (листы) «Тилит», «Пенофол»
3. Клей «Тилит» (клеевое соединение швов)
4. Лента армированная самоклеящаяся «Тилит», лента алюминиевая
самоклеящаяся «ЛАС»

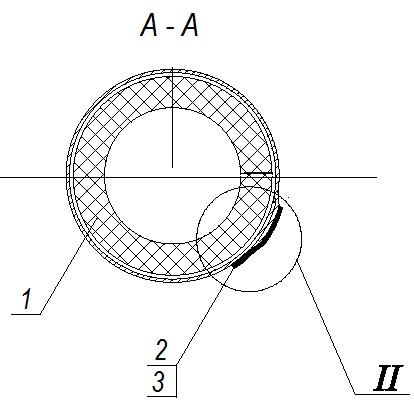

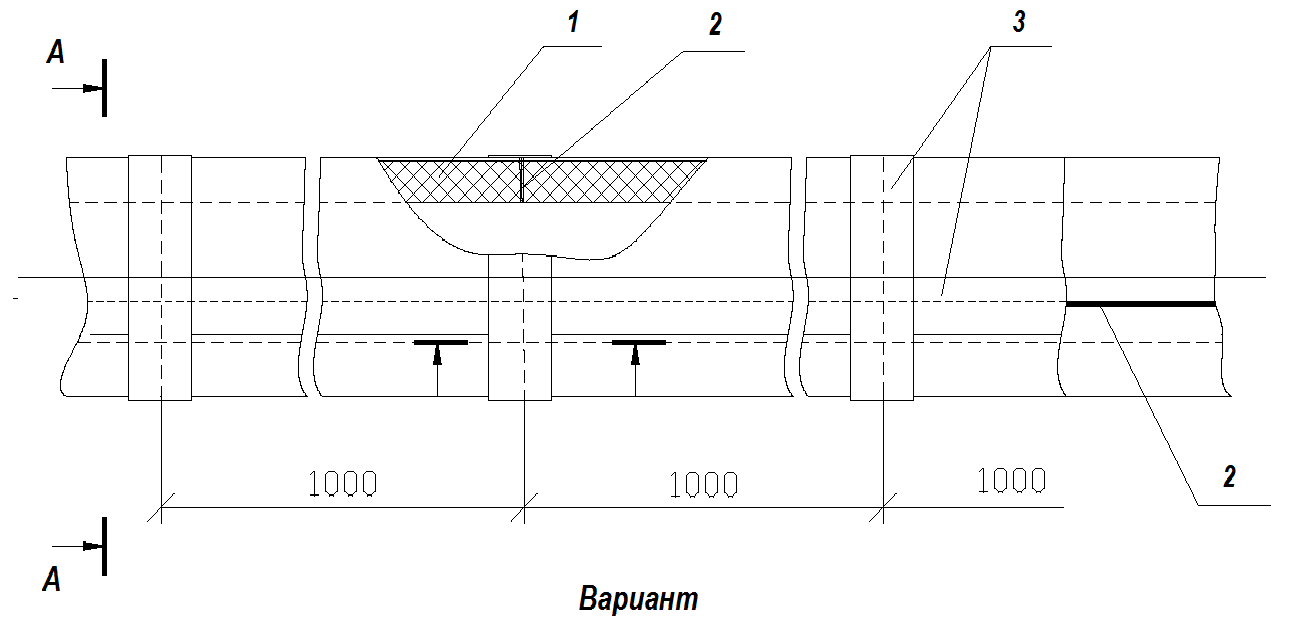

Рис. 9. Тепловая изоляция трубопроводов трубками и рулонами (листами)
«Тилит» с гибким покрывным материалом «ТИТАНФЛЕКС»
расположенными в помещении
1. Трубки и рулоны (листы) «Тилит» гибким покрывным материалом
«ТИТАНФЛЕКС»
2. Клей «Тилит» (клеевое соединение швов)
3. Лента алюминиевая самоклеящаяся прочная «ЛАС-П»
4. Заклепка металлическая

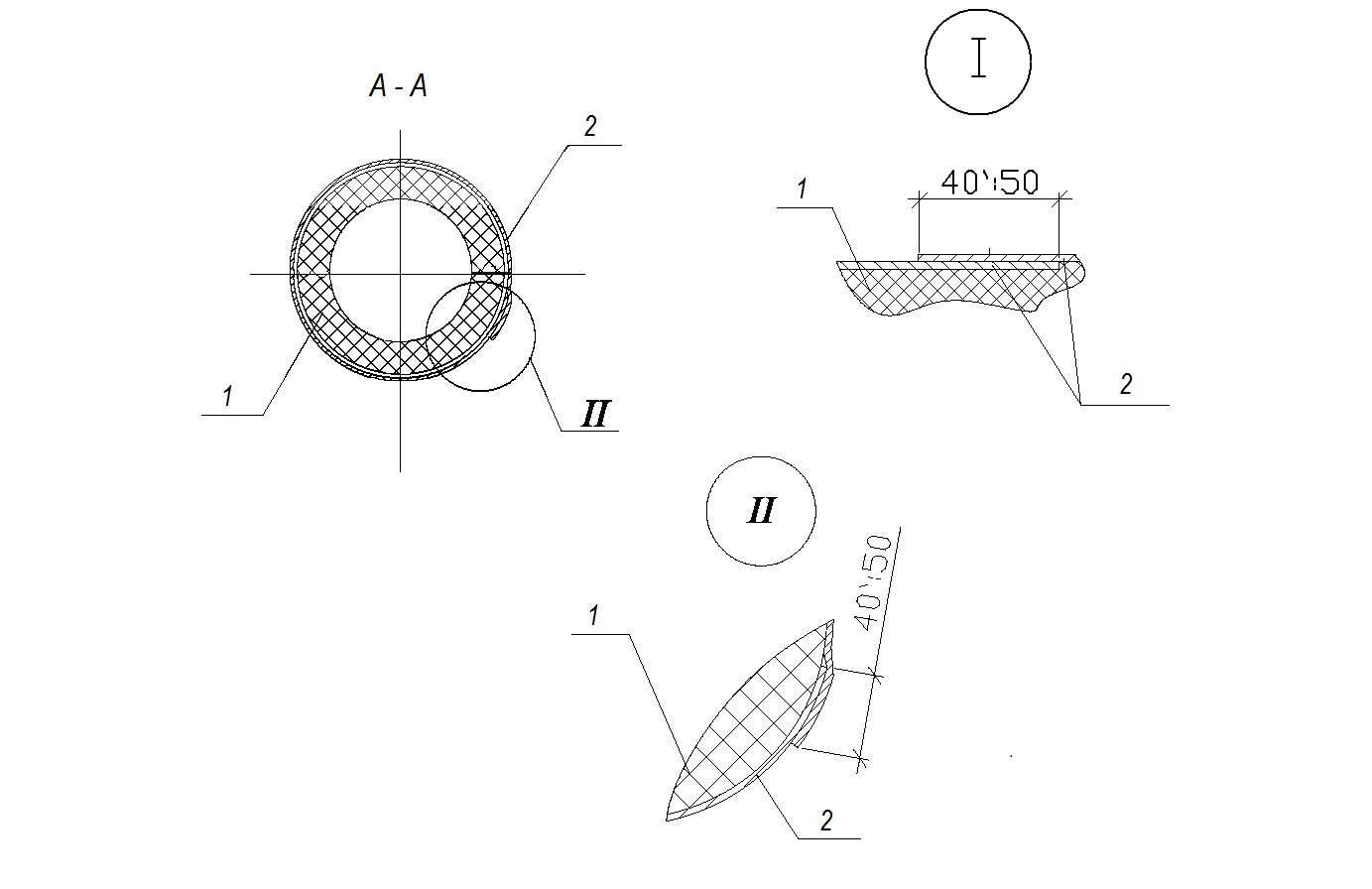

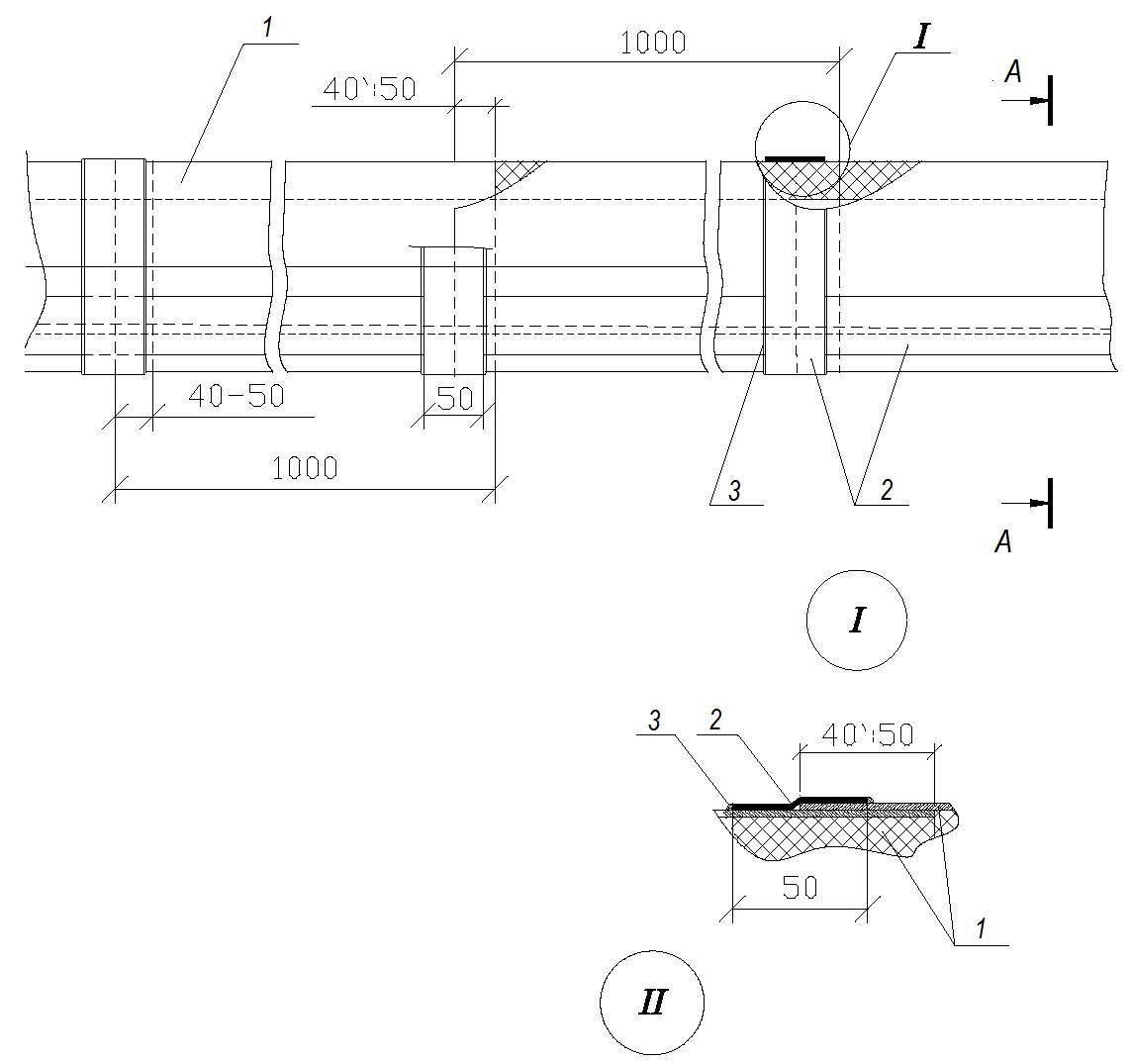

Рис. 10. Тепловая изоляция трубопроводов трубками и рулонами (листами)
«Тилит» с гибким покровным материалом «Армофол ТК»
расположенными на открытом воздухе
1. Трубки и рулоны (листы) «Тилит» с покрытием «ТИТАНФЛЕКС», «Армофол ТК»
2. Лента алюминиевая самоклеящаяся прочная «ЛАС-П», лента алюминиевая
самоклеящаяся «ЛАС», лента алюминиевая самоклеящаяся
армированная «ЛАС-А»
3. Герметик

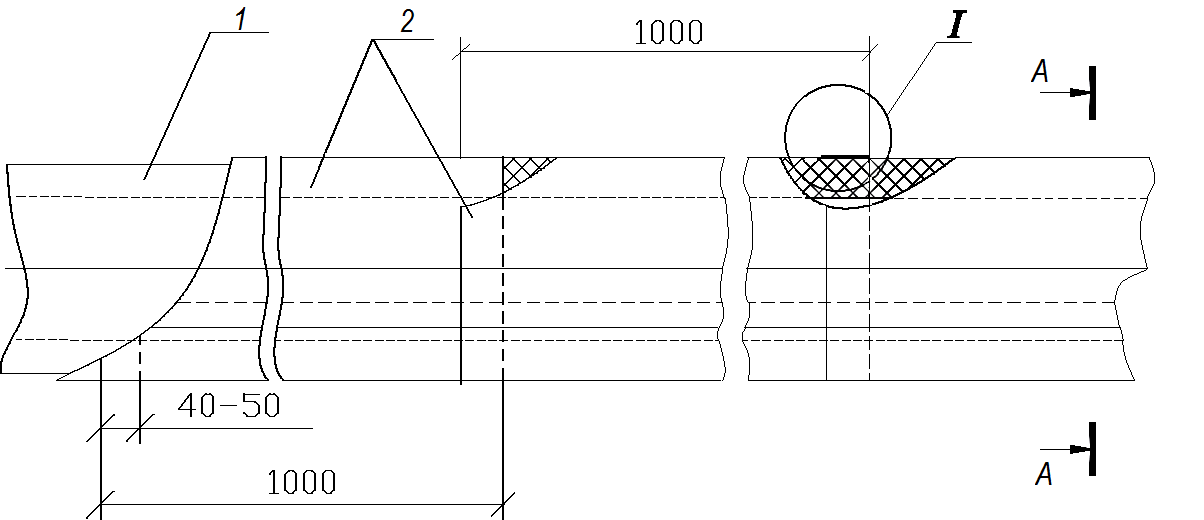

Рис. 11. Тепловая изоляция трубопроводов изделиями «Тилит» в конструкции
с гибким покровным материалом «Армофол ТК» (самоклеящимся)
1. Теплоизоляционный слой из изделий «Тилит» по рис. 1-8
2. Гибкий покровный материал «ТИТАНФЛЕКС» самоклеящийся
Примечание: При расположении на открытом воздухе швы следует проклеивать
лентой алюминиевой самоклеящейся прочной «ЛАС-П»

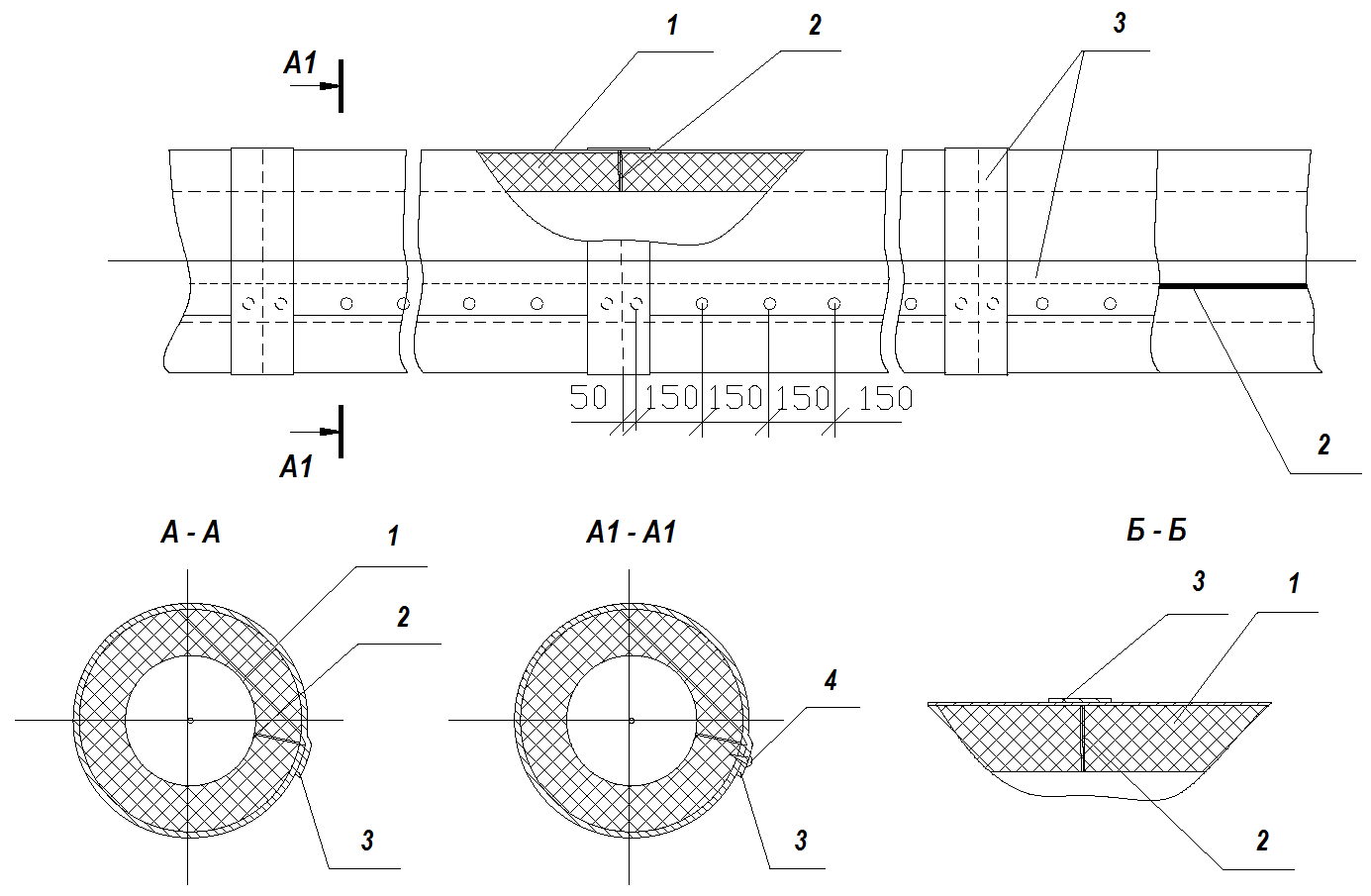

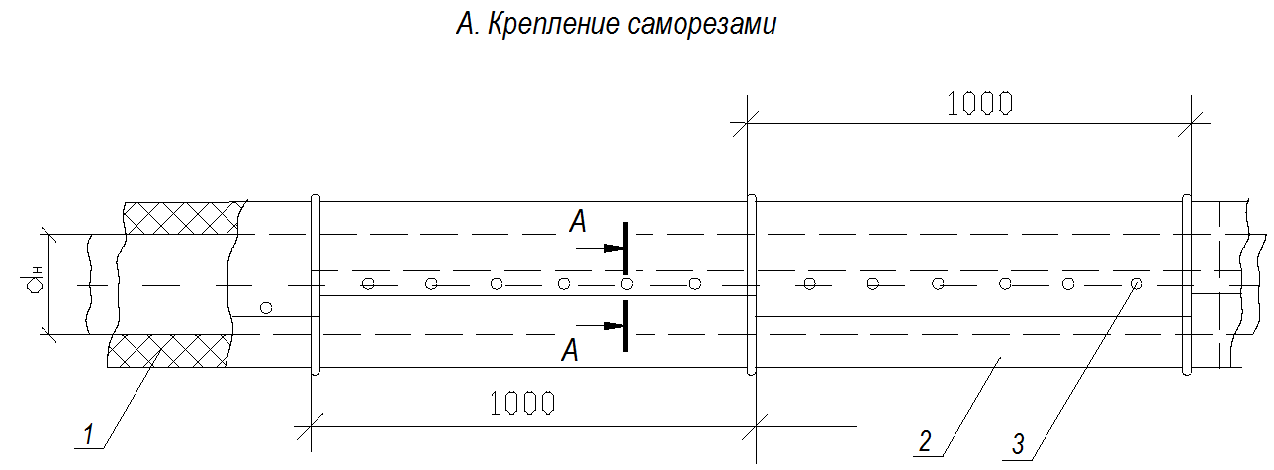

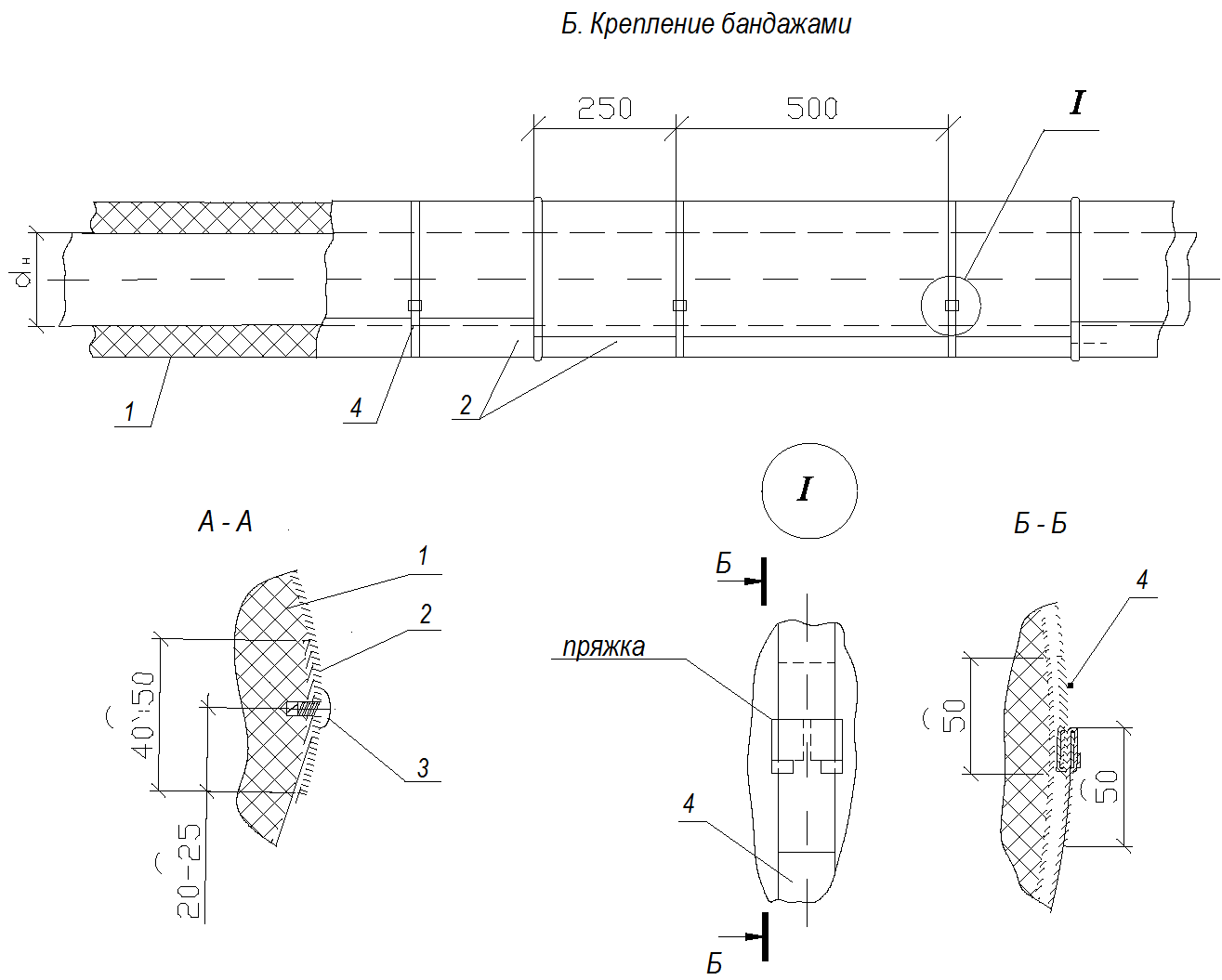

Рис. 12. Конструкция металлического покрытия по теплоизоляционному
слою из изделий «Тилит» (прямые участки)
1. Теплоизоляционный слой из изделий «Тилит»
2. Элементы металлического покрытия
3. Винты - саморезы
4. Бандаж с пряжкой

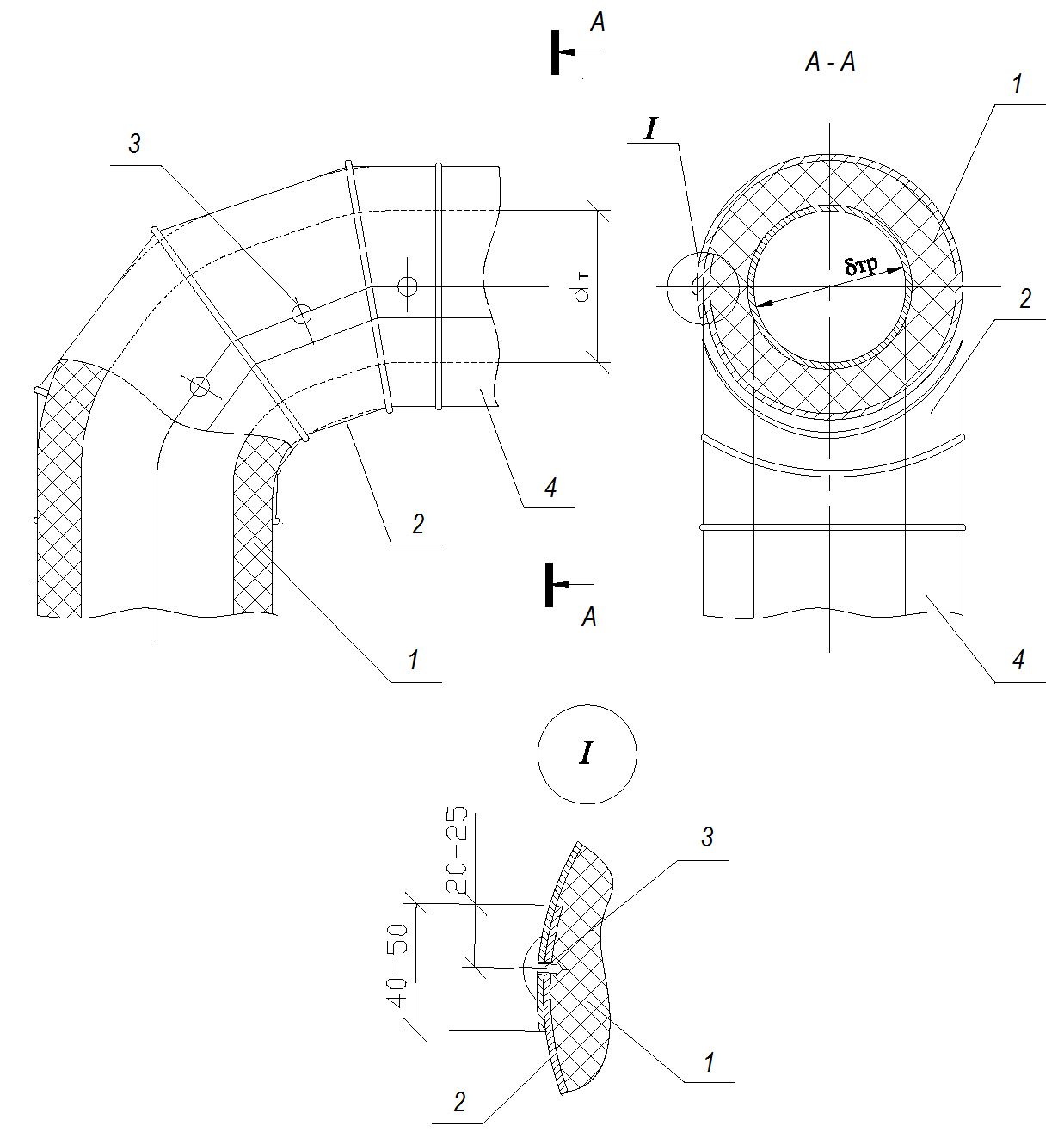

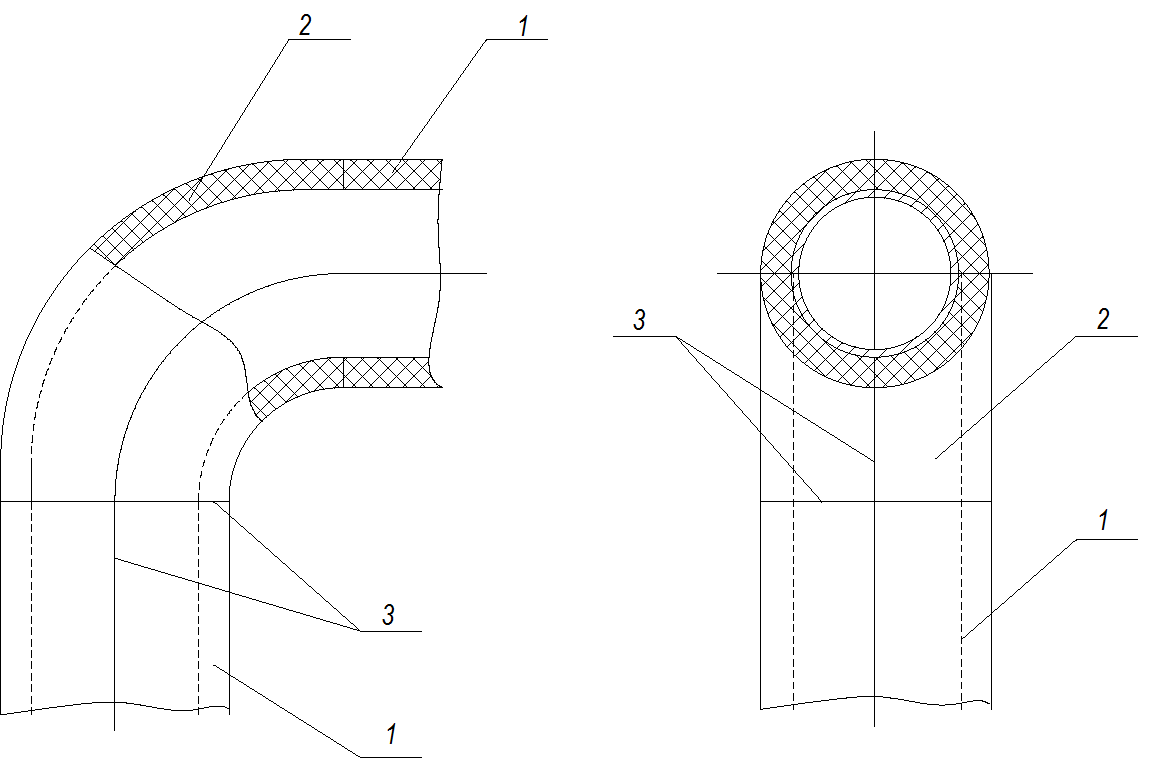

Рис. 13. Тепловая изоляция отвода трубопровода
А. Теплоизоляция отвода несмонтированного трубопровода
трубками «Тилит» без продолбного разъема
Б. Теплоизоляция отвода смонтированного трубопровода
готовыми углами изделий «Тилит» в 90ґґ
1. Трубка «Тилит»
2. Теплоизоляционный угол «Тилит» в 90ґґ
3. Клей «Тилит»

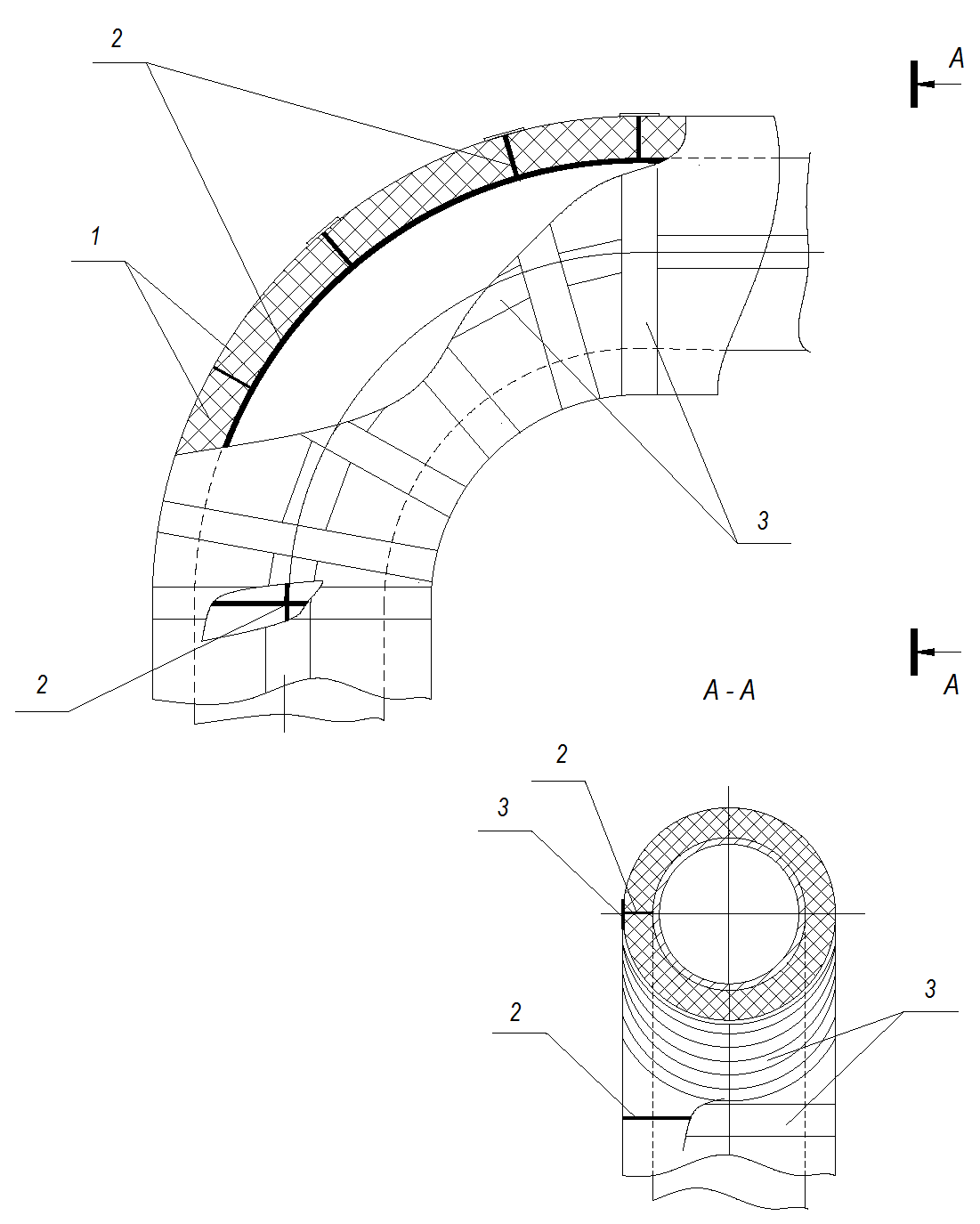

Рис. 14. Тепловая изоляция отвода трубопровода углами из рулонного материала «Тилит» с проклейкой швов лентой самоклеящейся «Тилит Супер СК»
1. Сегменты рулонов (листов) «Тилит»
2. Клей «Тилит»
3. Лента самоклеящаяся «Тилит Супер СК»
Рис. 15. Тепловая изоляция отвода трубопровода с применением углов гибкого покровного материала «ТИТАНФЛЕКС»
1. Теплоизоляционный слой из изделий «Тилит»
2. Гибкий покровный материал «ТИТАНФЛЕКС»
3. Угол из материала «ТИТАНФЛЕКС»
Примечание. При расположении на открытом воздухе швы отвода следует
проклеивать герметиком.

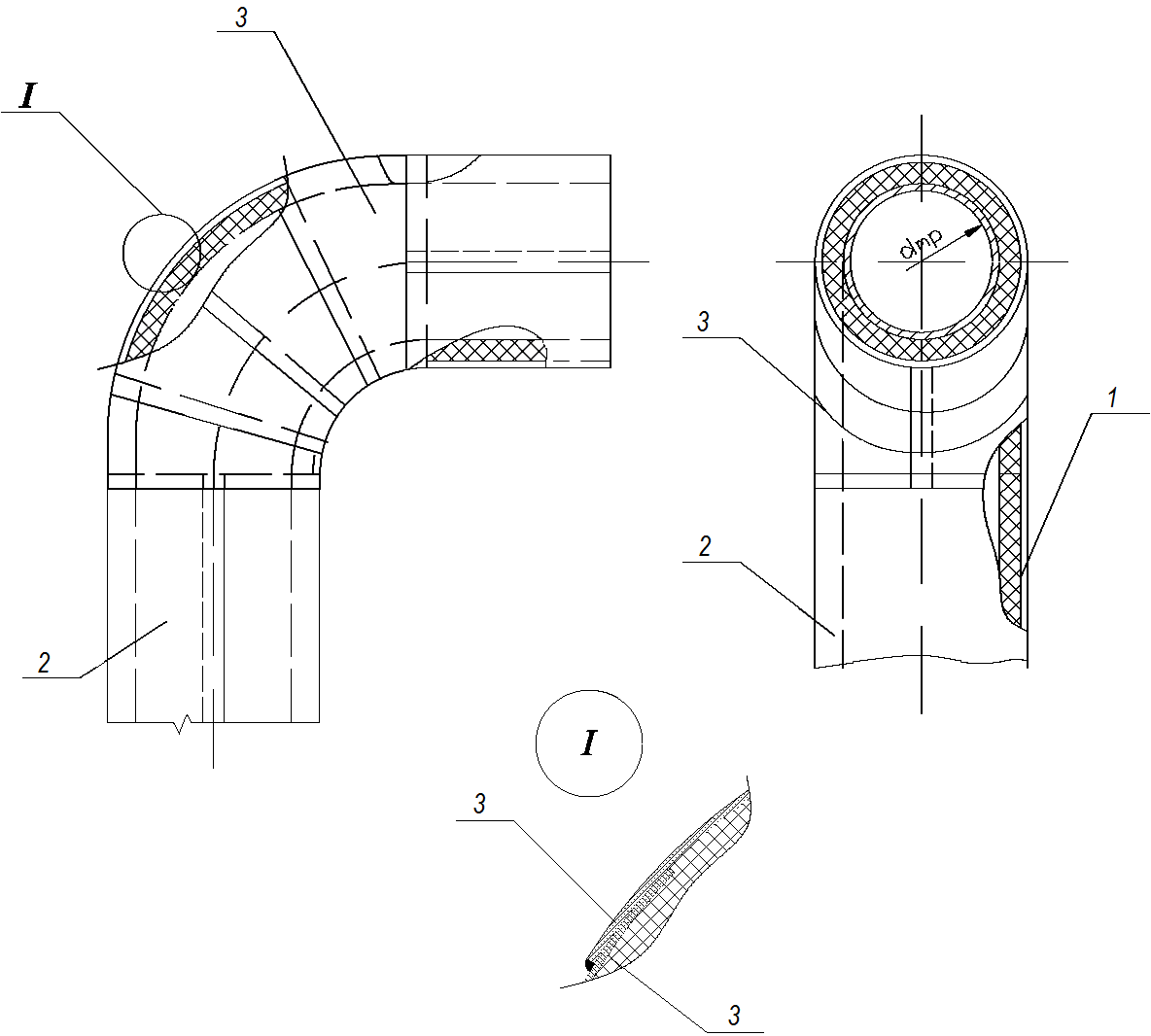

Рис. 16. Металлическое покрытие изоляции отвода трубопровода
1. Теплоизоляционный слой из изделий «Тилит»
2. Элементы металлического покрытия отвода
3. Саморезы или заклепки
4. Металлическое покрытие прямых участков

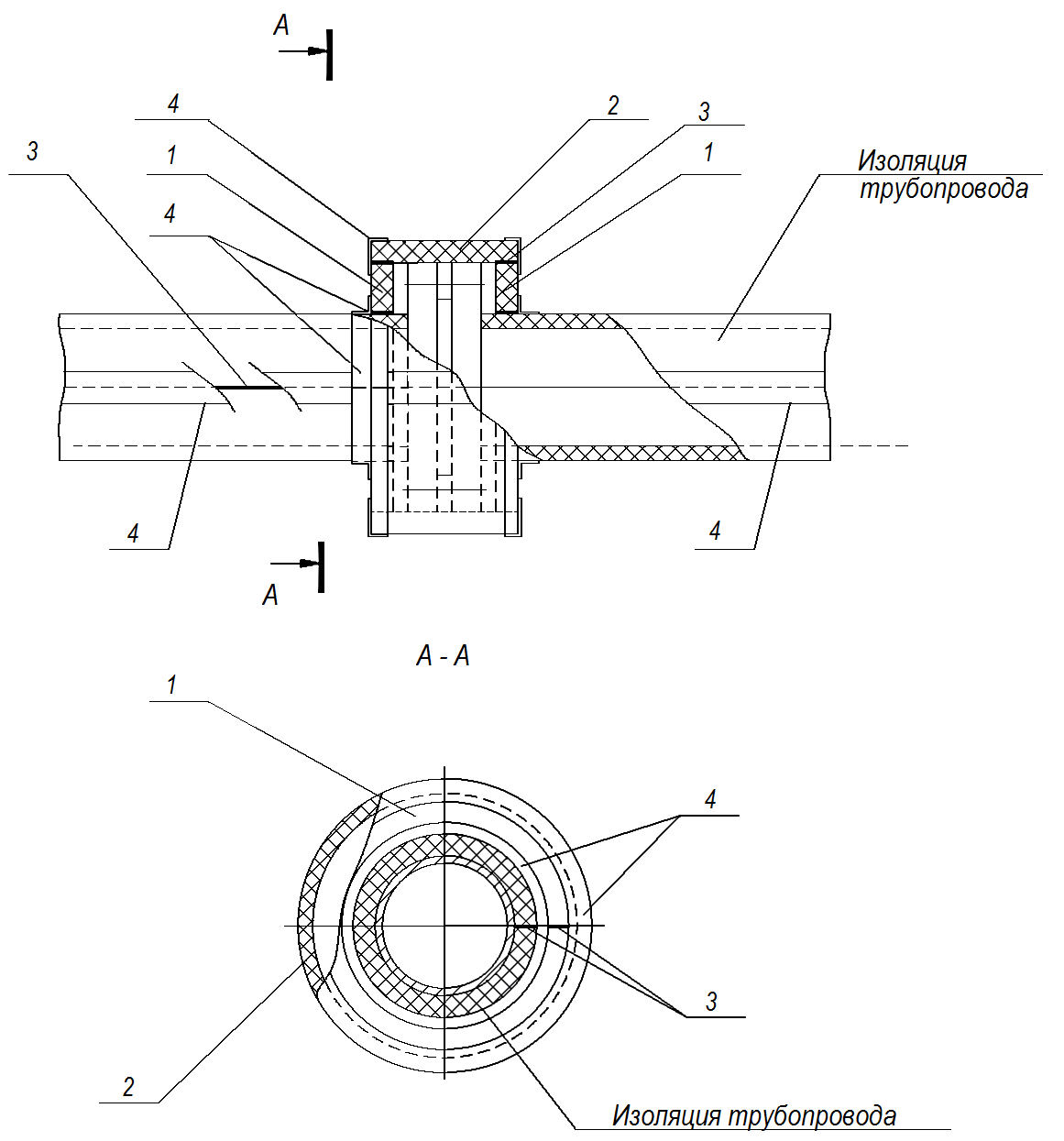

Рис. 17. Тепловая изоляция равнопроходного тройника трубками «Тилит»
1. Элемент изоляции тройника из трубки «Тилит» длиной L
2. Элемент изоляции тройника из трубки «Тилит» длиной h
3. Клей «Тилит» (клеевое соединение швов)
4. Лента армированная самоклеящаяся «Тилит»
5. Изоляция трубопровода

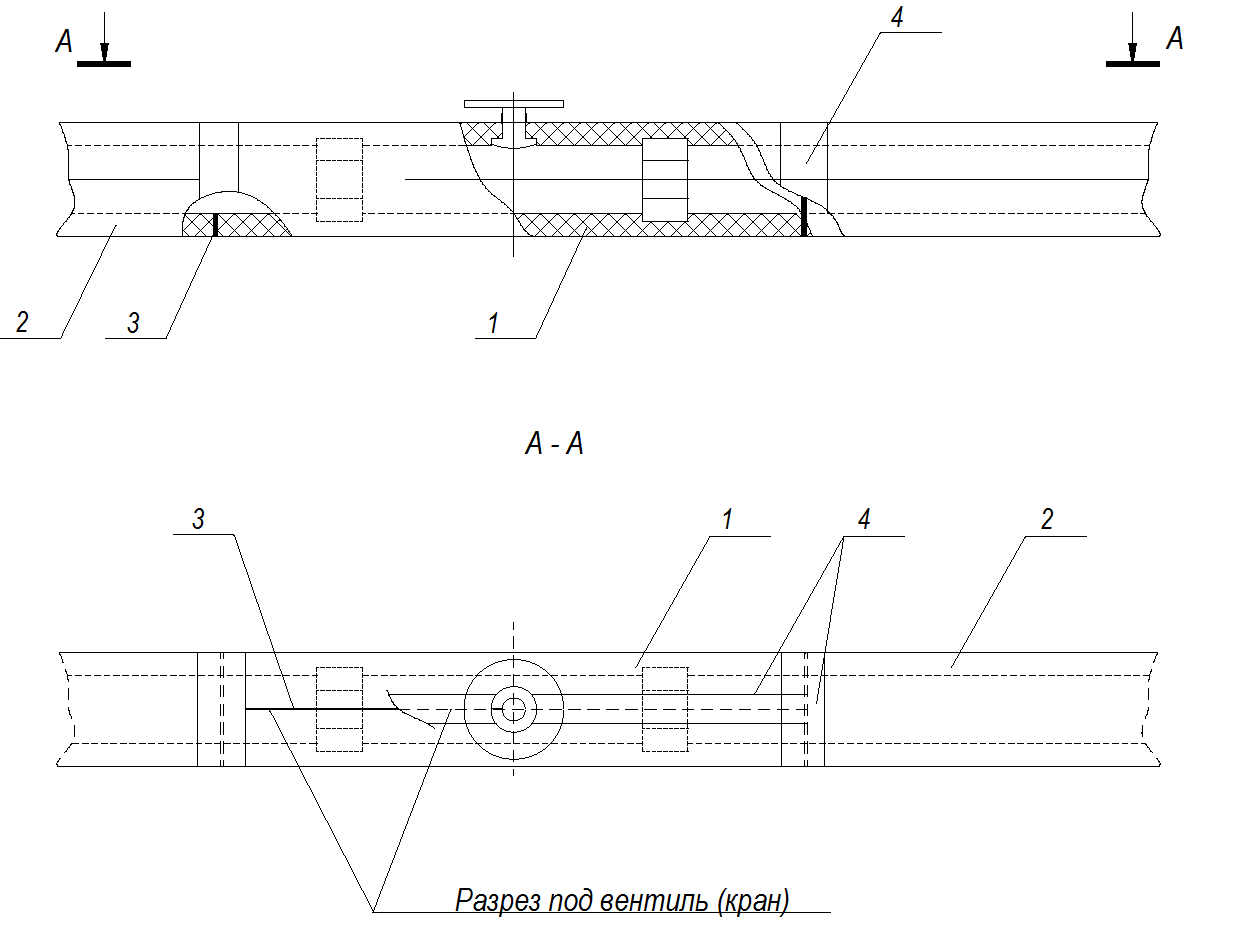

Рис. 18. Тепловая изоляция муфтовой и приварной арматуры трубками
«Тилит» без покровного материала и с гибким покровным
материалом «ТИТАНФЛЕКС»
1. Вставка из трубки «Тилит» с разрезом под вентиль
2. Теплоизоляция трубопровода трубками «Тилит»
3. Клей «Тилит» (клеевое соединение швов)
4. Лента армированная самоклеящаяся «Тилит», лента алюминиевая
самоклеящаяся прочная «ЛАС-П»
Рис. 19. Несъемная тепловая изоляция фланцевого соединения листовым
изоляционным материалом «Тилит»
1. Кольцо из рулонного (листового) материала «Тилит»
2. Полоса из рулонного (листового) материала «Тилит»
3. Клеевое соединение элементов теплоизоляции фланцевого
соединения и трубопровода (клей «Тилит»)

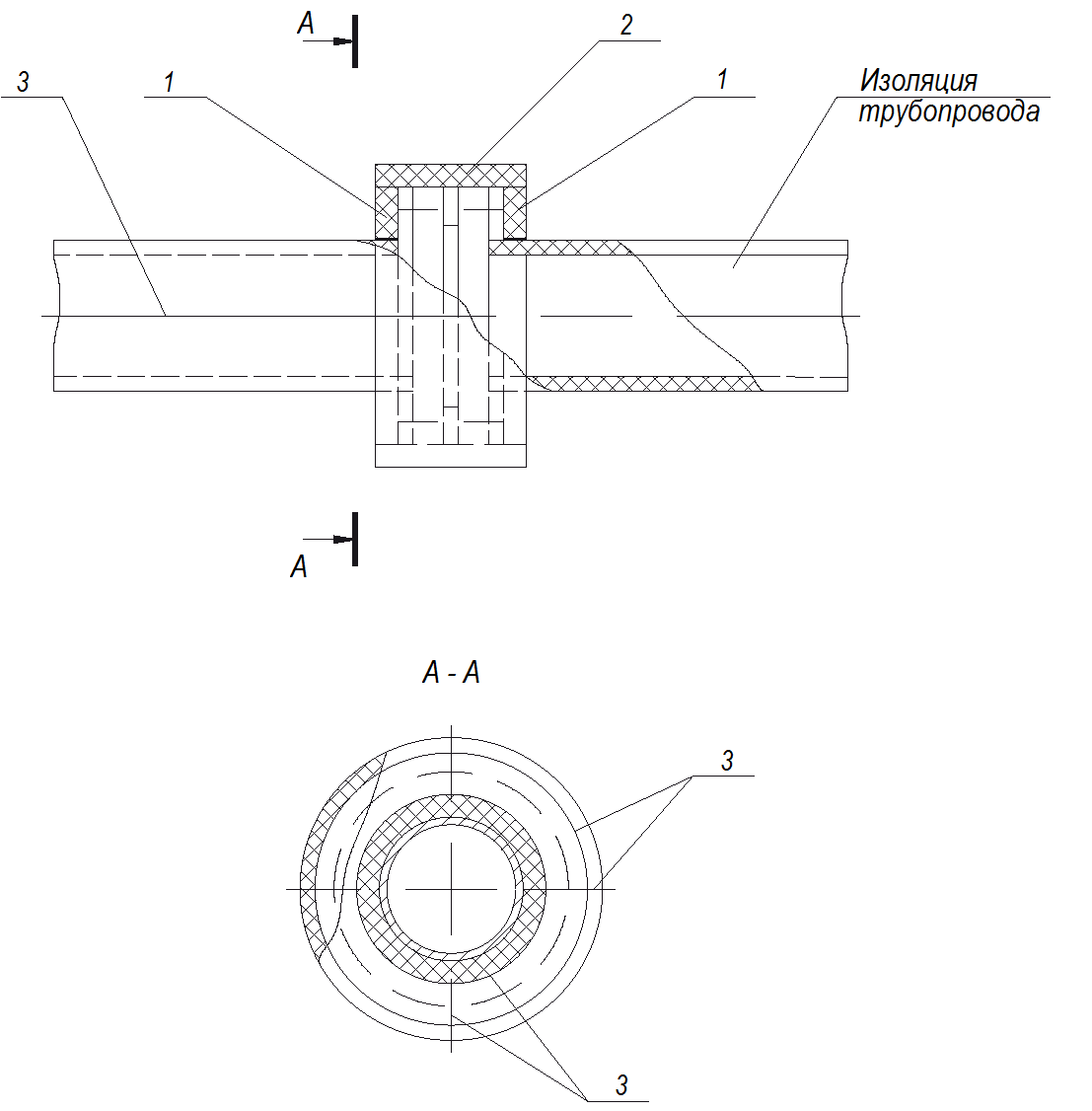

Рис. 20. Несъемная тепловая изоляция фланцевого соединения листовым
изоляционным материалом «Тилит Супер Ал», «Пенофол»
1. Кольцо из рулонного (листового) материала «Тилит Супер Ал», «Пенофол»
2. Полоса из рулонного (листового) материала «Тилит Супер Ал», «Пенофол»
3. Клеевое соединение элементов теплоизоляции фланцевого
соединения и трубопровода (клей «Тилит»)
4. Лента алюминиевая самоклеящаяся «ЛАС» или лента алюминиевая
самоклеящаяся армированная «ЛАС-А»
Рис. 21. Несъемная тепловая изоляция фланцевой арматуры листовым
изоляционным материалом «Тилит»
1. Кольцо из рулонного (листового) материала «Тилит», «Пенофол»
2. Прямоугольный элемент изоляции корпуса арматуры из рулонного
(листового) материала «Тилит», «Пенофол»
3. Клеевое соединение элементов (клей «Тилит»)
4. Лента армированная самоклеящаяся «Тилит», лента алюминиевая
самоклеящаяся «ЛАС», лента алюминиевая самоклеящаяся
армированная «ЛАС-А»
Примечание: При применении материалов самоклеящихся с алюминиевым
покрытием швы следует проклеить как показано на рис. 20

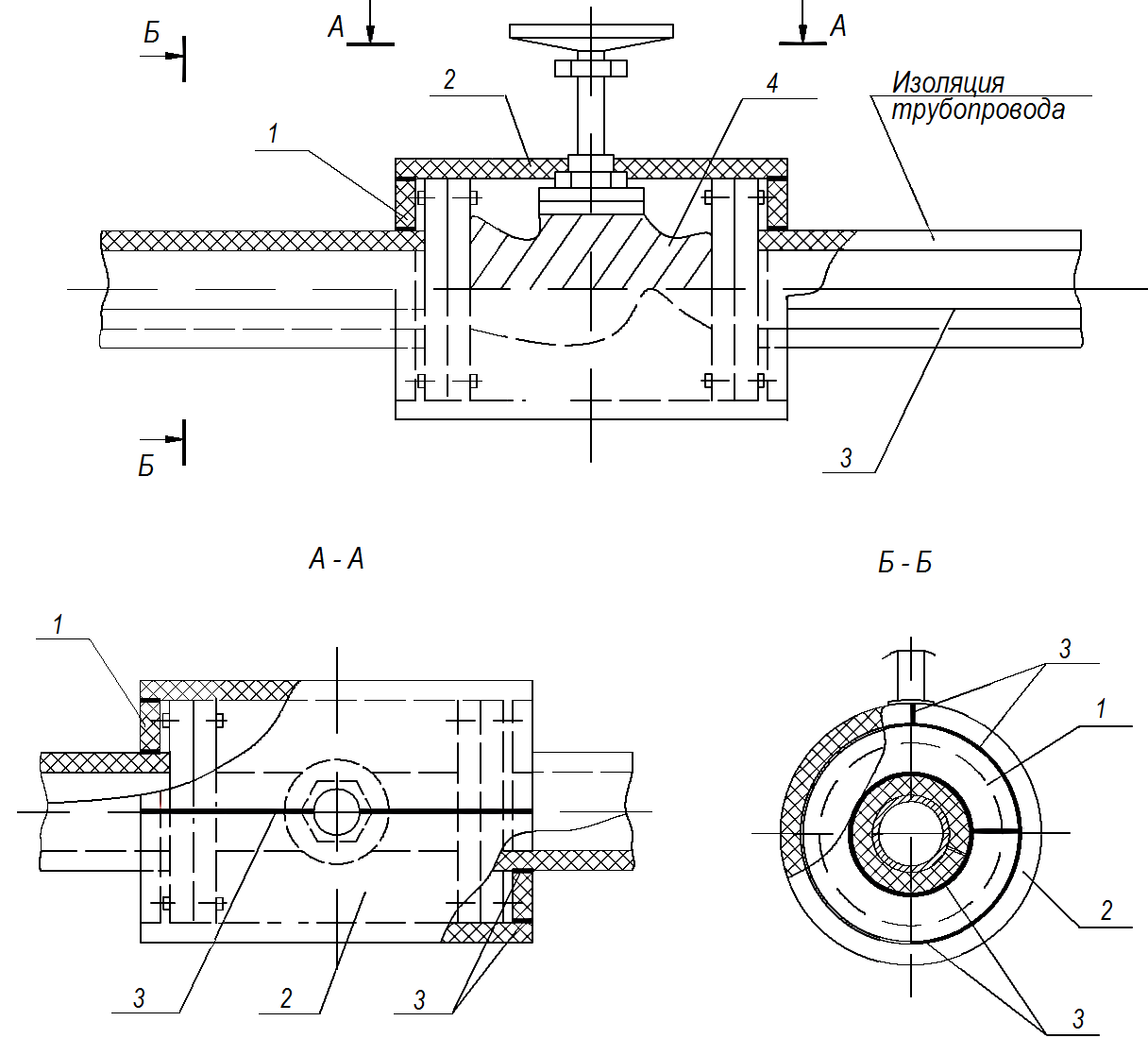

Рис. 22. Тепловая изоляция фланцевой соосной арматуры полносборной
конструкцией с вкладышем из рулонов (листов) «Тилит»
с металлическим кожухом.
1. Полносборная конструкция с вкладышем изделий «Тилит»
с покрытием из алюминиевого листа (рис.23)
2. Вставка изделий «Тилит»
3. Обертка лентой самоклеящейся «Тилит Супер СК»
4. Проклейка шва вставки лентой армированной самоклеящейся «Тилит»
5. Проклейка швов конструкции лентой алюминиевой самоклеящейся «ЛАС»,
лентой алюминиевой самоклеящейся армированной «ЛАС-А», лентой
алюминиевой самоклеящейся прочной «ЛАС-П»
6. Отделка торца изоляции трубопровода (диафрагма)

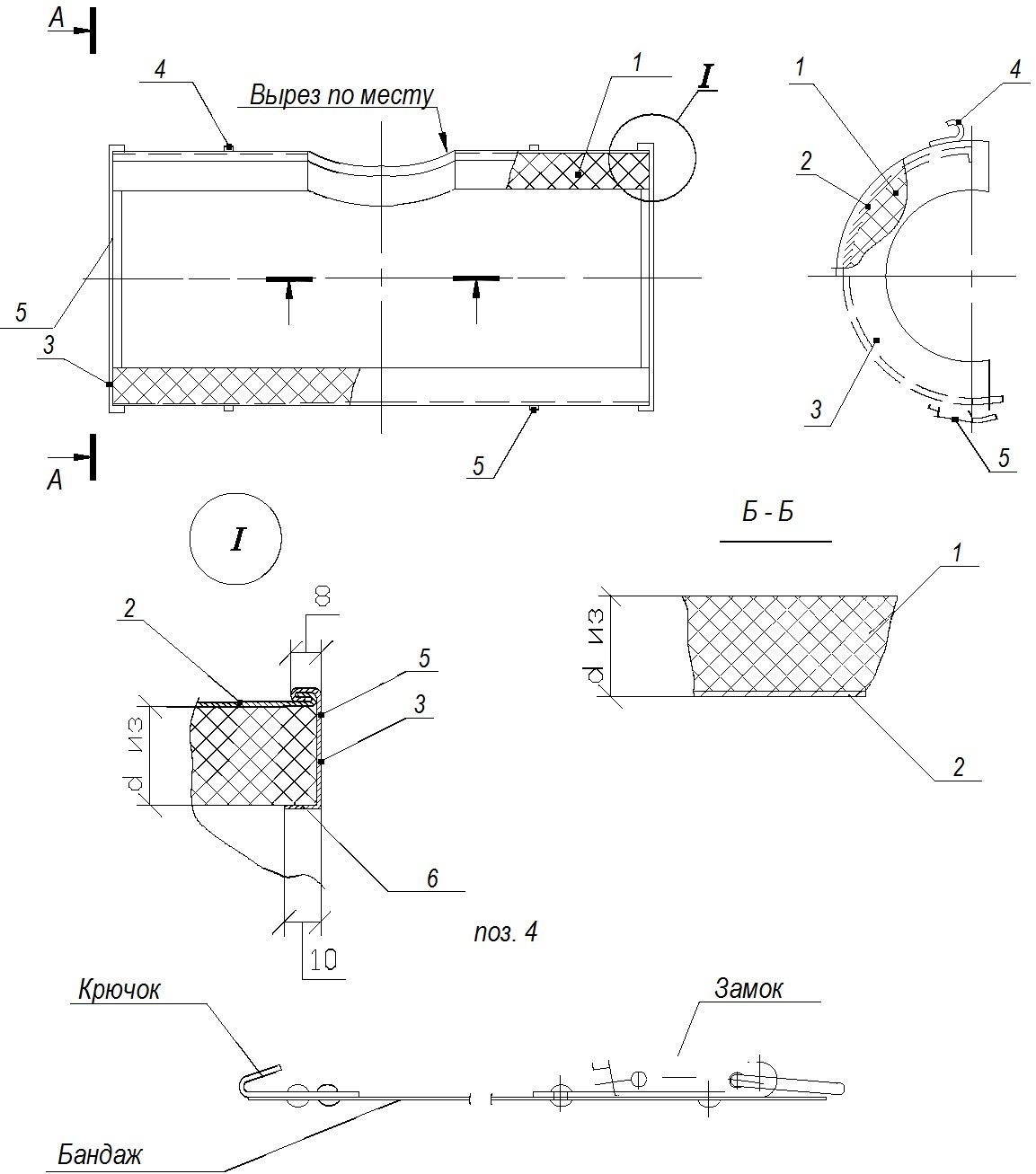

Рис. 23. Конструкция теплоизоляционная полносборная (полуфутляр) с вкладышем
из рулонных изделий «Тилит» с металлическим кожухом
1. Теплоизоляционный вкладыш из самоклеящегося рулона (листа) «Тилит»
2. Стенка боковая металлического кожуха
3. Стенка торцевая
4. Бандаж с замком и крючком
5. Клей «Тилит»

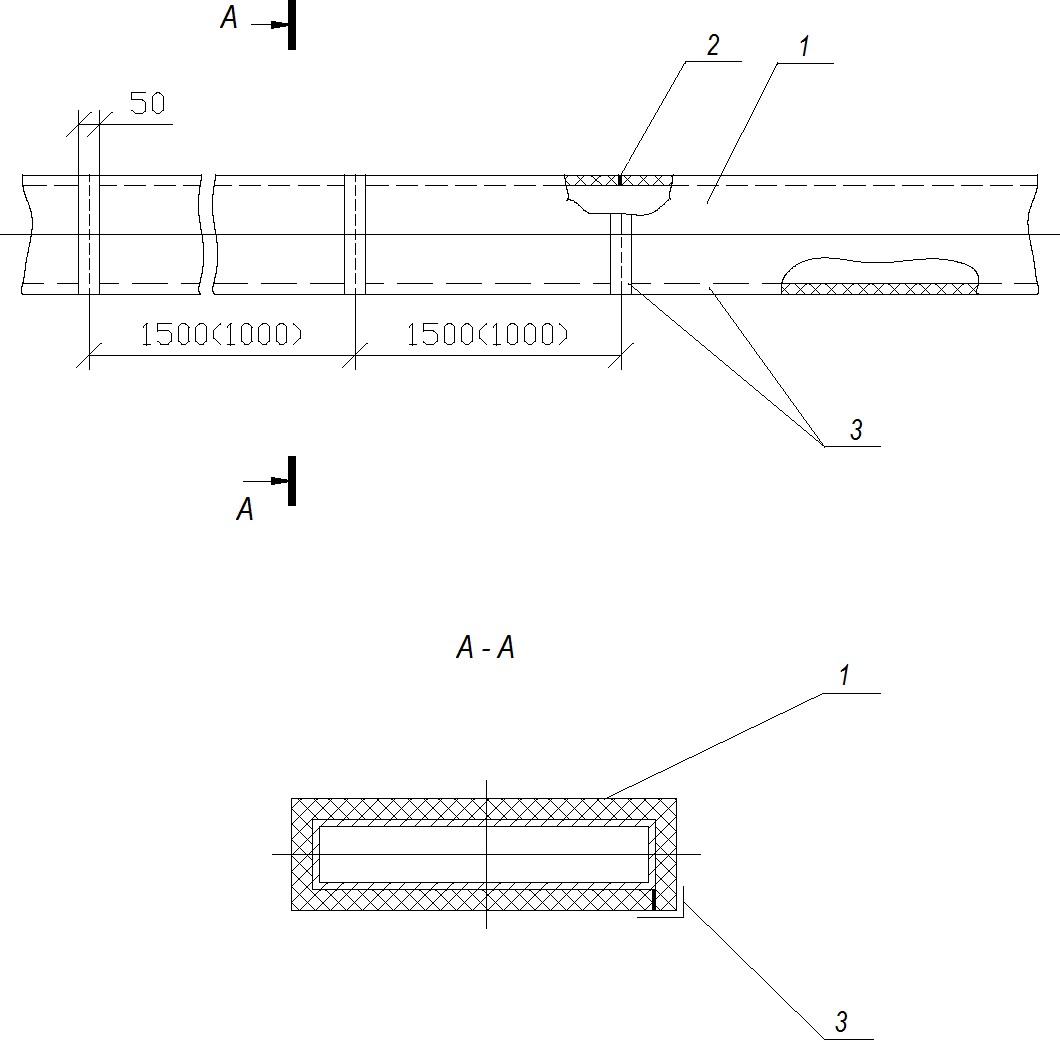

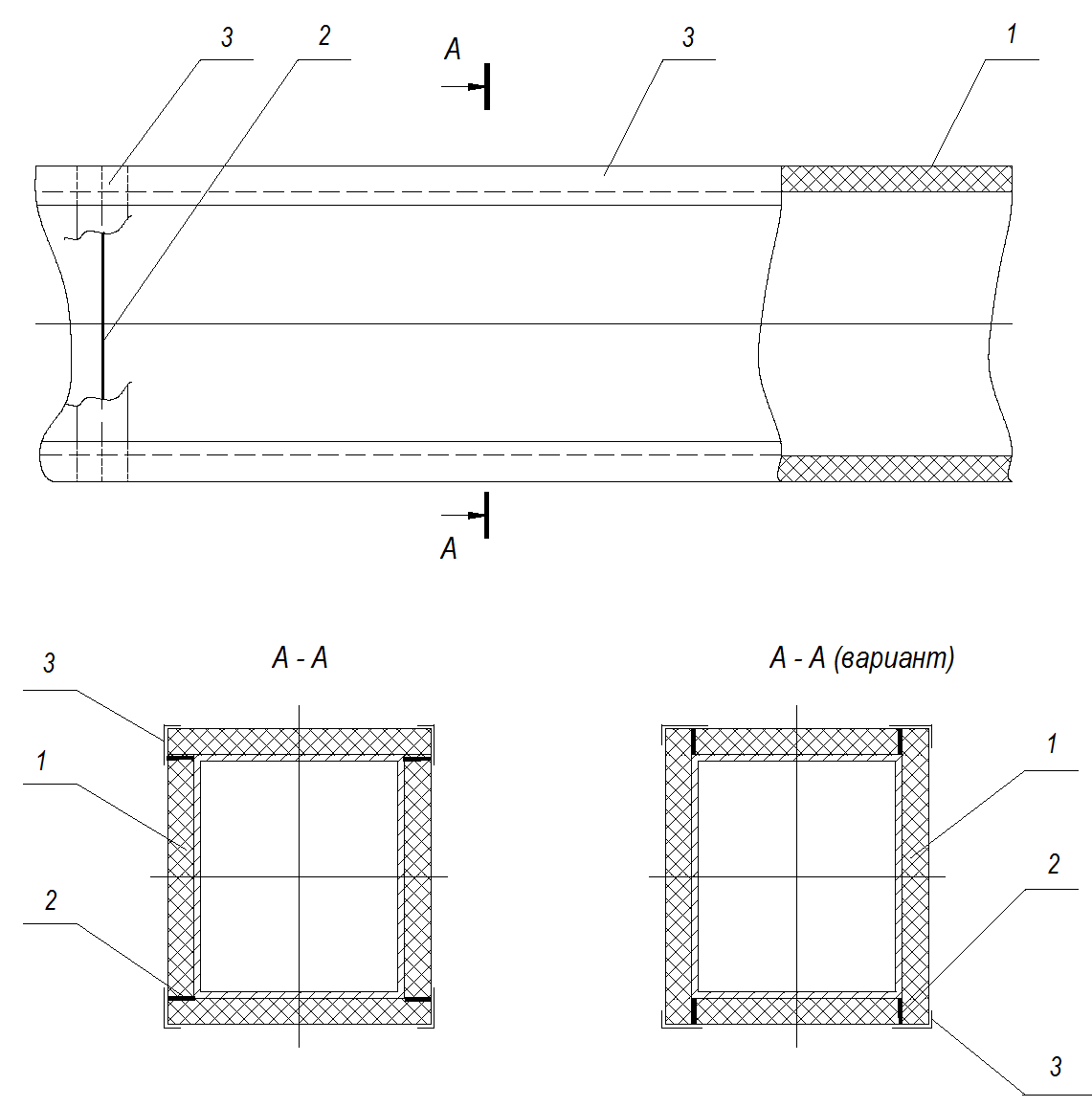

Рис. 24. Изоляция воздуховодов систем вентиляции и кондиционирования
самоклеящимся рулонным материалом «Тилит Блэк Стар», «Пенофол»
1. Рулонный (листовой) материал «Тилит Блэк Стар Дакт», «Пенофол» тип С
2. Клей «Тилит»
3. Лента армированная самоклеящаяся «Тилит» (черная), лента алюминиевая
самоклеящаяся «ЛАС», лента алюминиевая самоклеящаяся
армированная «ЛАС-А»
Рис. 25. Изоляция воздуховодов систем вентиляции и кондиционирования
самоклеящимся рулонным материалом «Тилит Блэк Стар Дакт Ал»,
«Пенофол тип С»
1. Рулонный (листовой) материал «Тилит Блэк Стар Дакт Ал», «Пенофол» тип С
2. Клей «Тилит»
3. Лента алюминиевая самоклеящаяся «ЛАС», лента алюминиевая самоклеящаяся
армированная «ЛАС-А»
Рис. 26. Конструкция тепловой изоляции вертикального аппарата рулонным
|
