Погрузчик — зернометатель скребковый ПЗС-150 (стр. 3 )

●  Без надежного соединения корпуса щита управления с заземленной нейтралью источника питания машину не включать!

Рис.10 Пульт управления

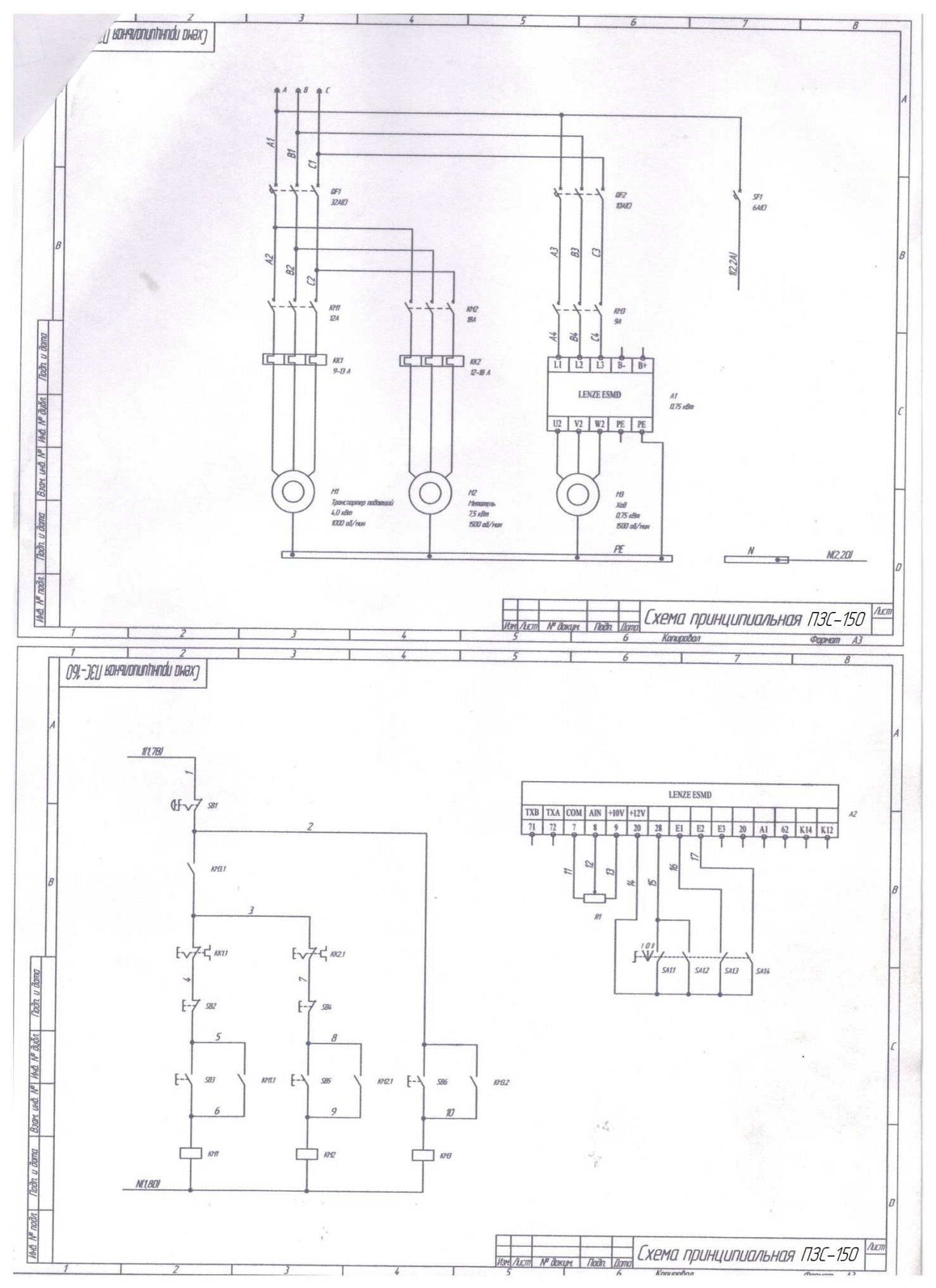

Рис.11 Схема электрическая принципиальная

1.3.9 Кинематическая схема

  Кинематическая схема зернометателя представлена на рис. 12.

  Привод загрузочного транспортера осуществляется от электродвигателя 1, через клиноременную передачу. Далее крутящий момент через звездочку 5 и транспортёр цепной скребковый 6 передается на звездочку 7, которая жестко закреплена на общем ведущем валу конических редукторов привода питателей. Скребковые цепи питателей приводятся от звездочек 11, установленных на ведомых валах конических редукторов.

  Привод триммера осуществляется от электродвигателя 19, который, через клиноременную передачу, передает крутящий момент на вал приводного барабана 23, а он через ленту 26, на натяжной барабан 24 и катушку 25.

  Колеса хода заднего 18 приводятся через цепную передачу от мотор - редуктора 14.

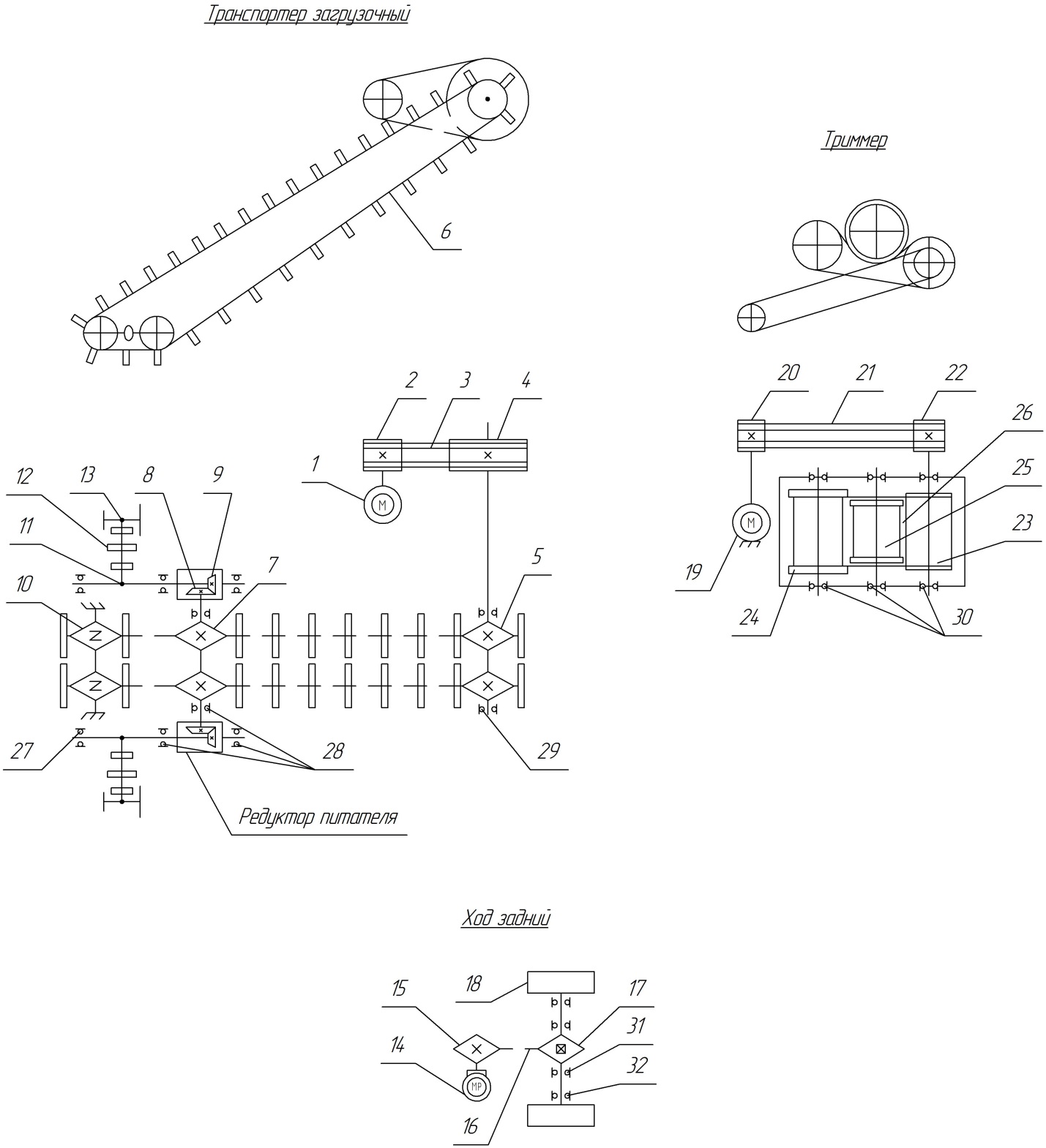

Рис.12 Кинематическая схема

Элементы кинематической схемы

  Таблица 3

№ п/п	Наименование	Кол-во
1	Эл. двигатель 4,0Ч1000 1081 380 МО АИР112МВ6У2	1
2	Шкив ОВС. А 60.108 110 мм	1
3	Ремень В(Б)-1800 IV; ГОСТ 1284.1-89	2
4	Шкив ЗП. А 04.103 300 мм	1
5	Звездочка Н 023.211-02 z=10; t=38мм	2
6	Транспортёр цепной скребковый (L=6232 мм)	2
7	Звездочка ЗС 1038 z=12; t=38 мм	2
8	Шестерня коническая z=18	2
9	Колесо коническое z=36	2
10	Звездочка ЗП 02.103 z=10; t=38 мм	2
11	Звездочка ЗС 1041 z=7; t=38 мм	2
12	Транспортёр цепной скребковый (L=4104 мм)	2
13	Звездочка ЗП 02.103 z=10; t=38 мм	2
14	Мотор-редуктор 0,55Ч1000 380 5АИ71В6У2	1
15	Звездочка ПЗС 05.412 z=13; t=19,05 мм	1
16	Цепь ПР 19,05-3180; L=1000 мм	1
17	Дифференциал ВАЗ – 2101 с звёздочкой ПЗС 05.411  z=26; t=19,05 мм	1
18	Колесо ВАЗ 2103-2107	4
19	Эл. двигатель 7,5Ч1500 1081 380 5АИ132S4У2	1
20	Шкив ОВС. А 60.108 130 мм (внутр. 32 мм)	1
21	Ремень В (Б)-2120; ГОСТ 1284.1-89	2
22	Шкив ЗП. А 03.108 180 мм	1
23	Барабан приводной ПЗС 03.030 300 мм	1
24	Барабан натяжной ПЗС 03.020 мм	1
25	Катушка ПЗС 03.040 354 мм	1
26	Лента бесконечная с рёбрами 400Ч4Ч2560 мм БКНЛ-65	1
27	Подшипник 180205 ГОСТ 8882-75	2
28	Подшипник 1207К+ н207	6
29	Подшипник 353506 ГОСТ 24696-81	2
30	Подшипниковый узел UCF206	6
31	Подшипник 6-7707У	2
32	Подшипник 6-180306К1УС17	2

2 Указание мер безопасности

  Для обеспечения безопасной работы на зернометателе необходимо соблюдать следующие правила:

●  К работе на зернометателе допускаются только лица, достигшие 18-ти летнего возраста, прошедшие инструктаж по технике безопасности и изучившие устройство и правила эксплуатации зернометателя.

●  За состояние техники безопасности и пожарной безопасности отвечает механик, работающий на зернометателе.

●  Все вращающиеся части зернометателя должны быть ограждены. Запрещается работать со снятыми ограждениями.

●  При работе зернометателя, следует следить за положением регулятора скорости передвижения («Скорость передвижения»), т. к. может произойти наезд машины на оператора, что приведет к его травмированию.

●  Смазку подшипников, подтягивание болтовых соединений, натяжные цепи, а также разного рода исправления выполнять только во время остановки работы зернометателя.

●  Перед началом работы прочистить двигатель от остатков зерна и пыли.

●  Запуск зернометателя в работу производить, только убедившись, что ни кто из находящихся у машины, не подвергается опасности от движущихся частей.

●  Запуск в работу зернометателя без зануления запрещается.

●  Подключать транспортер в электросеть и устранять неисправность электрической части разрешается только специалисту.

●  При работе зернометателя в складе или на току обращайте особое внимание на питающий кабель, который должен всегда находиться вне зоны рабочих органов зернометателя и колес.

●  При переездах зернометателя от бунта к бунту в пределах тока переведите его в  транспортное положение, выключите электродвигатель  триммера.

●  Переезд в рабочем положении запрещается. На питающий кабель категорически запрещается допускать механические нагрузки (растяжение, переезды кабеля и т. п.), так как в случае повреждения кабеля рама зернометателя может оказаться под напряжением.

●  При работе в зерноскладе на зернометатель должен устанавливаться огнетушитель.  ●  В случае возгорания электропроводки отключите зернометатель от источника питания и ликвидируйте возгорание средствами тушения, имеющимися на току.  ●  Погрузку-разгрузку зернометателя производить краном, строповку выполнять за обозначенные на нем места зачаливания.

●  При работе машины обслуживающему персоналу обязательно использовать защитные очки от пыли, а при сильно запыленном ворохе очками и распиратором.

●  При шуме, вызывающем дискомфорт у оператора зернометателя, рекомендуется использовать протиивошумные наушники.

●  Категорически запрещается во время работы машины проводить ее техническое обслуживание.

●  Утилизацию машины производить используя средства индивидуальной защиты.

●  Категорически запрещается использовать зернометатель не по назначению.

3 Досборка, наладка и обкатка

3.1 Досборка зернометателя

  С прибытием зернометателя на место работы следует привести его в рабочее состояние.

1. Произвести установку зернометателя на ровной асфальтированной или бетонной площадке с помощью грузоподъемного устройства, грузоподъемностью не менее 1500 кг.

2. Установите питатели на зернометателе в горизонтальное положение.

3. Произведите сборку откидного носка с направляющей трубой триммера.

4. Установите на триммер направляющую трубу с откидным носком и закрепите ее болтами.

5. Отрегулировать угол наклона трубы (см п.5.7).

6. Произвести регулировки машины, в соответствии с Разделом 5 «Правила эксплуатации и регулировки» настоящего РЭ.

7. Смазать зернометатель в соотвествии с таблицей смазки.

  Перед обкаткой необходимо:

- произвести смазку согласно таблице смазки;

- затяжку всех гаек и стопорных винтов. При затяжке нельзя пользоваться надставками к ключам (трубы, ломики и т. д.);

- проверить крепление корпусов подшипников;

- проверить натяжение приводных ремней и скребковых цепей;

- проверить крепление двигателей к опорам.

  Пуск рабочих органов осуществляется нажатием кнопок, расположенных на пульте управления. Порядок их включения производить в соответствии с п. 4 «Описание и порядок пользования органами управления».

3.2 Обкатка

  Внимание! Для проверки правильности сборки, а также для приработки трущихся механизмов, зернометатель необходимо обкатать вхолостую в течение  30 минут.
