Горизонтально - расточный станок - WHN 130 (Q, MC) (стр. 7 )

Оборудование для охлаждения инструментов CHZ 130 предназначено как особенная технологическая принадлежность  для горизонтальных станков WHN 130 (Q, MC).

Оборудование служит к охлаждению инструментов с внешней подачей охлаждающей жидкости посредством форсунок.

Управление количества охлаждающей жидкости приведённой в отдельные форсунки происходит вручную, деятельность всего оборудования управлена ручным способом или автоматически.

Ёмкость сборного резервуара	дм3	150
Потр. мощность двигателья  насоса	кВА	1,5
Давление насоса	МПа	0,3
Мощность насоса (поставляемое количество)	л/мин	50

8.2.10        CHOV 130 - Оборудование для  охлаждения инструментов

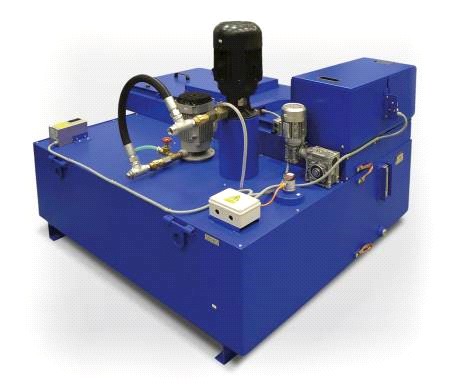

Оборудование для охлаждения инструментов CHOV 130 предназначено как особенная технологическая принадлежность для горизонтально-расточьных станков WHN 130 (Q, MC).

Оборудование со двумя самостоятельными охлаждающими циклами предназначено для охлаждения инструментов с подачей охлаждающей жидкости по оси рабочего веретена (охлаждение по оси веретена) и с  внешней подачей охлаждающей жидкости посредством форсунок.

Регулировка давления охлаждающей жидкости подаваной в ось веретена происходит вручную или автоматически, регулирование количества жидкости в цикле с внешней подачей в отдельные  форсунки управляется  вручную, деятельность всего оборудования управляется вручную или автоматически.

Цыкл охлаж. оборудования с приводом	по ос. линии веретена	внеш. Форсунками
Ёмкость сборного резервуара (совместного)	дм3	900	900
Потр. мощность двигателя насоса	кВА	2,2	2,2
Давление насоса	мПа	1, 2, 3, 4	0,3
Мощность насоса (постюколичество)	л/мин	30	50

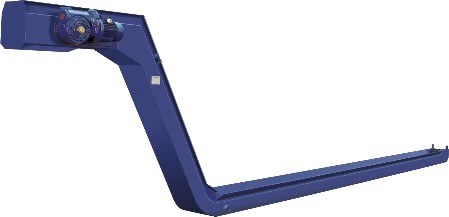

8.2.11        Транспортировочная лента

       конвейера состоит из металических  пластин, взаимо соединенных пальцами.

Транспортер оснащен приводной и натяжной установкой.

Коробка может быть цельной или (например у дольшего конвейера) составной для легкой транспортировки и манипуляции во время монтажа к станку.

Конвейер стружки согласно желанию заказчика может быть оснащен резервуаром на охлаждающую жидкость, который позволяет удалять жидкость из конвейера.



Скорость транспортировочной ленты	м/мин	4,35
Транспортировочная ширина ленты	мм	175
Общая ширина конвейера	мм	291
Расстояние между пластинами	мм	63
Параметры мотора конвейера:
Мощность мотора	кВт	0,55
Напряжение	В	230 / 400
Частота электрической сети	Гц	50

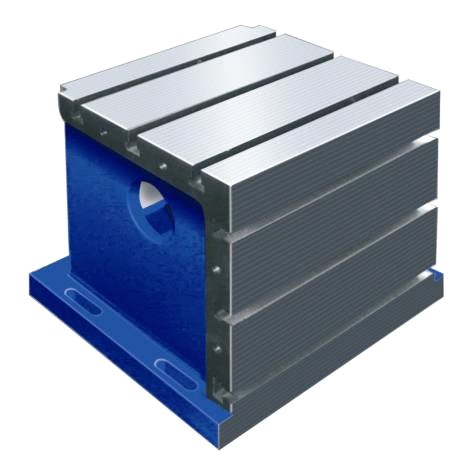

8.2.12        Зажимный кубик

UK 500 UK 1000, UK 1500, UK 2000, UK 2500, UK 3000 предназначен, как особые технологические принадлежности для горизонтально-расточных станков. Он предназначен для зажима обрабатывающей детали. Зажимается непосредственно на стол или для закрепления на крепежную плиту.

Тип зажимной кубика		UK 500	UK 500	UK 1000	UK 1500	UK 2000	UK 2500	UK 3000
обозначемние	PN24 3230	NPP 225
Материал		серый чугун (CSN 42 24 25)
Отверстия для крепежных винтов		M20
Поверхностная твердость	HB	190 ± 10
Макс. нагрузка	кг  / 0,25 м2	12 000	15 000
Вес *	кг	350	420	820	1 220	1 620	2 020	2 420

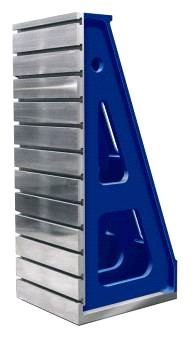

8.2.13        Зажимные угольники

UU 800 – UU 4500 изготовлены из качественного серого чугуна с ребрами жесткости, которые обеспечивают высокую жесткость данной конструкции.

       Зажимные угольники UU 5000 a UU 6000 изготовлены из сваренной стальной конструкции.

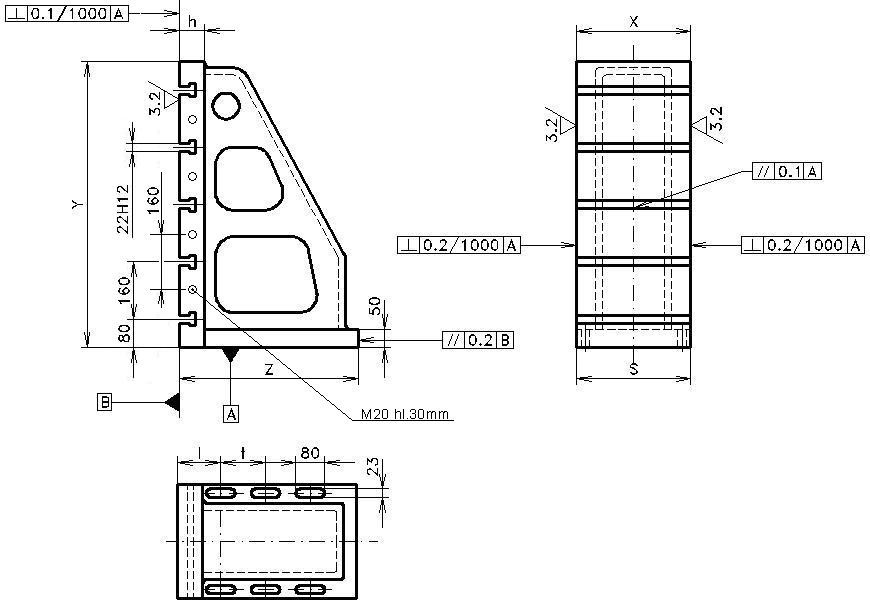

исполнение № 1 (высота угольника 800, 950, 1120, 1450)

Обозначение  угольника	Размеры угольника (мм)	T - пазы (мм / мм / шт )	Вес (кг)*
X	Y	Z	S	h	l	t	ширина	шаг	коли.
UU 800	320	800	500	320	70	120	125	22  H12	160	5	350
UU 950	500	950	500	560	80	145	140	22  H12	160	6	600
UU 1120	320	1 120	600	320	80	150	140	22  H12	160	7	500
UU 1450	500	1 450	650	560	80	148	160	22  H12	160	9	1 000

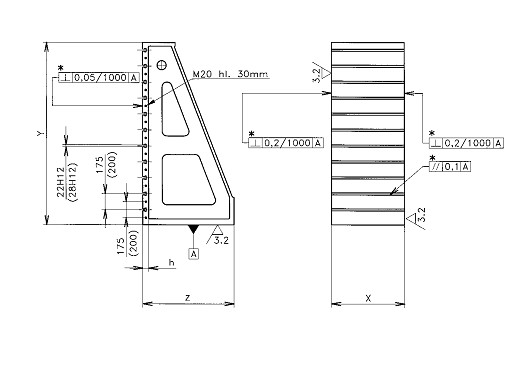

исполнение № 2 (высота угольника 1620, 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000)

Обозначение  угольника	Размеры угольника (мм)	T - пазы (мм / мм / шт )	Вес (кг)*
X	Y	Z	h	ширина	шаг	коли.
UU 1620	700	1 620	725	80	22  H12	175	9	1 470
UU 2000	800	2 000	1 000	80	22  H12	175	11	2 500
UU 2500	1 000	2 500	1 200	80	22  H12	175	14	4 000
UU 3000	1 200	3 025	1 500	80	28  H12	175	17	4 500
UU 3500	1 300	3 500	1 600	80	28  H12	175	19	7 000
UU 4000	1 300	4 000	1 700	80	28  H12	175	22	7 870
UU 4500	1 300	4 500	1 700	80	28  H12	175	25	8 550
UU 5000	1 300	5 000	1 880	70	28  H12	200	24	8 970
UU 6000	1 500	6 000	2 080	70	28  H12	200	29	12 000

* вес до обработкой

8.2.14        Дальнейшие наконечники для зажима инструмента

8.2.15        Компрессорный охладитель масла для цепи смазки шпиндельной головки

8.2.16        Комплект запасных частей для 3-летней эксплуатации станка – Шпиндельная бабка N

ПОЗ.	НАЗВАНИЕ - РАЗМЕР	НОРМА	иНН	ШТУК
1	КАМЕНЬ		3504111	2
2	НЕСУЩИЙ КАМЕНЬ		3504354	2
3	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40101-1-001/0.3	37161001	1
4	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40501-1-017/4E	37161017	1
5	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40601-1-021/3	37161021	1
6	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40901-1-033/18E	37161033	2
7	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-41301-1-049/50E	37161049	1
8	БЕСКОНТАКТНЫЙ ДАТЧИК XS1	N08PA349	47950253	3
9	ГОЛОВКА ZB4-BA2		48200042	2
10	ГОЛОВКА ZB4-BG4		48200404	1
11	ЭЛЕМЕНТ ВЫКЛЮЧЕНИЯ ZBE 101		48211101	5
12	ЭЛЕМЕНТ ВЫКЛЮЧЕНИЯ ZBE 102		48211102	2
13	РЕЛЕ LUTZE RE6-0022		48420022	2
14	ПРЕДОХРАНИТЕЛЬ 3NA3814		48422500	3
15	ПРЕДОХРАНИТЕЛЬ 3NA3832		48422513	3
16	РЕГУЛЯТОР RPE3-042R11	02400-1/VA	54649958	2
17	СПЕЦИАЛЬНЫЙ БОЛТ		5800624	4
18	ШЛАНГ ВЫСОКОГО ДАВ. JS6X800	CSN 137822	82681080	2
19	ШЛАНГ ВЫСОКОГО ДАВ. JS8X800	CSN 137822	82681272	1
20	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	BG 3100638-PT00	82840638	1
21	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	BU 3100550-PT00	82843155	1
22	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	BG 4001020-PT00	82844001	2
23	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	OR 4005500-N70	82844005	1
24	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	OR 4006200-N70	82844006	1
25	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО	OR 5010000-N70	82845010	1
26	МАНЖЕТА 25X27	3158 C. V. 501360	82952527	28
27	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 10X6	PN  029211	83050007	6
28	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 8X4	CSN 029280	83050008	2
29	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 12X8	CSN 029280	83050012	2
30	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 14X10	CSN 029280	83050014	2
31	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 20X16	CSN 029280	83050020	2
32	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 24X20	CSN 029280	83050024	5
33	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 30X22	CSN 029280	83050030	3
34	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 40X32	CSN 029280	83050040	2
35	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 44X36	CSN 029280	83050044	2
36	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 65X55	CSN 029280	83050065	1
37	МАСЛОСъЕМНОЕ КОЛЬЦО 130	CSN 029295	83080130	1
38	РЕЗИНОВАЯ ПРОКЛАДКА 45X72X12	CSN 029401	83104572	3
39	РЕЗИНОВАЯ РЕЙКА L 300	8158	83289000	10
40	ЛАМПА INDUSTRY II	ZVMG24-50RS/KS0	M3600662	6

Исполнение с CHOV (добавочные запчасти)

41	Фильтрующая втулка PI 8330	DRG 40	50147177	2
42	Фильтрующая лента NORDLYS INT H 70	0.02mm	54650070	2
43	Круговой привод	942-735-DD	54652735	1

8.2.17        Комплект запасных частей для 3-летней эксплуатации станка – Шпиндельная бабка R
