Горизонтально - расточный станок - WHN 130 (Q, MC) (стр. 8 )

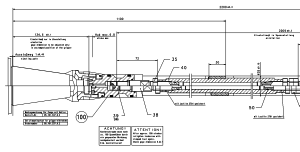

ПОЗ.	НАЗВАНИЕ - РАЗМЕР	НОРМА	иНН	ШТУК
1	КАМЕНЬ		3504111	2
2	НЕСУЩИЙ КАМЕНЬ		3504354	2
3	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40101-1-001/0.3	37161001	1
4	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40501-1-017/4E	37161017	1
5	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40601-1-021/3	37161021	1
6	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-40901-1-033/18E	37161033	2
7	ДАТЧИК ДАВЛЕНИЯ SUCO	0166-41301-1-049/50E	37161049	1
8	БЕСКОНТАКТНЫЙ ДАТЧИК XS1	N08PA349	47950253	3
9	ГОЛОВКА ZB4-BA2		48200042	2
10	ГОЛОВКА ZB4-BG4		48200404	1
11	ЭЛЕМЕНТ ВЫКЛЮЧЕНИЯ ZBE 101		48211101	5
12	ЭЛЕМЕНТ ВЫКЛЮЧЕНИЯ ZBE 102		48211102	2
13	РЕЛЕ LUTZE RE6-0022		48420022	2
14	ПРЕДОХРАНИТЕЛЬ 3NA3814		48422500	3
15	ПРЕДОХРАНИТЕЛЬ 3NA3832		48422513	3
16	РЕГУЛЯТОР RPE3-042R11	02400-1/VA	54649958	2
17	СПЕЦИАЛЬНЫЙ БОЛТ		5800624	4
18	ШЛАНГ ВЫСОКОГО ДАВ. JS6X800	CSN 137822	82681080	2
19	ШЛАНГ ВЫСОКОГО ДАВ. JS8X800	CSN 137822	82681272	1
20	МАНЖЕТА 25X27	3158 C. V. 501360	82952527	28
21	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 10X6	PN  029211	83050007	6
22	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 8X4	CSN 029280	83050008	2
23	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 12X8	CSN 029280	83050012	2
24	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 14X10	CSN 029280	83050014	2
25	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 20X16	CSN 029280	83050020	2
26	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 24X20	CSN 029280	83050024	5
27	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 25X21	CSN 029280	83050025	3
28	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 30X22	CSN 029280	83050030	3
29	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 36X28	CSN 029280	83050036	2
30	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 40X32	CSN 029280	83050040	2
31	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 44X36	CSN 029280	83050044	2
32	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 50X40	CSN 029280	83050050	1
33	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 60X50	CSN 029280	83050060	1
34	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 70X60	CSN 029280	83050070	1
35	УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 100X90	CSN 029280	83050100	3
36	МАСЛОСъЕМНОЕ КОЛЬЦО 140	CSN 02 9295	83080140	1
37	РЕЗИНОВАЯ ПРОКЛАДКА  45X72X12	CSN 029401	83104572	3
38	РЕЗИНОВАЯ РЕЙКА L 300	8158	83289000	10
39	ЛАМПА INDUSTRY II	ZVMG24-50RS/KS0	M3600662	6



Исполнение с CHOV (добавочные запчасти)

40	Фильтрующая втулка PI 8330	DRG 40	50147177	2
41	Фильтрующая лента NORDLYS INT H 70	0.02mm	54650070	2
42	КруговоЙ привод	902-121-188	54651188	1

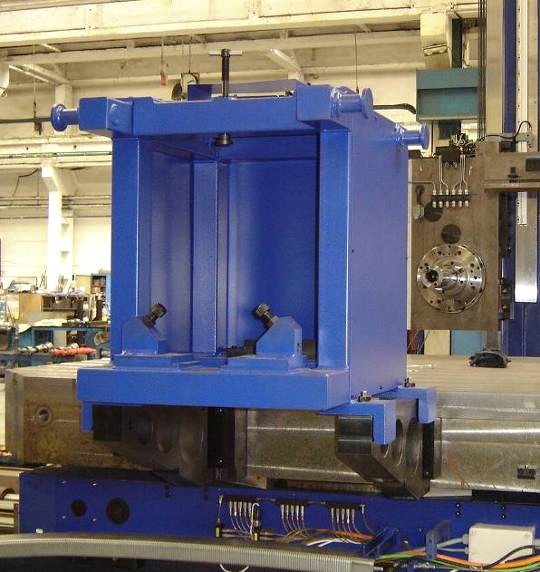

8.3        Стойка осбых принадлежностей - Горизонтально-расточные станки с поворотным столом

Контейнер для специального вспомогательного оборудования служит для хранения специального технического оборудования, предназначенного для полуавтоматической и автоматической замены системой PICK-UP у фрезерно-расточных станков WHN 130 (Q, MC). При автоматические смены аксессуаров всегда станок должен быть  оснащён UPPT (приспособления для автоматической смены специальных принадлежностей).

Стойка особых принадлежностей может иметь следующий вариант исполнения:

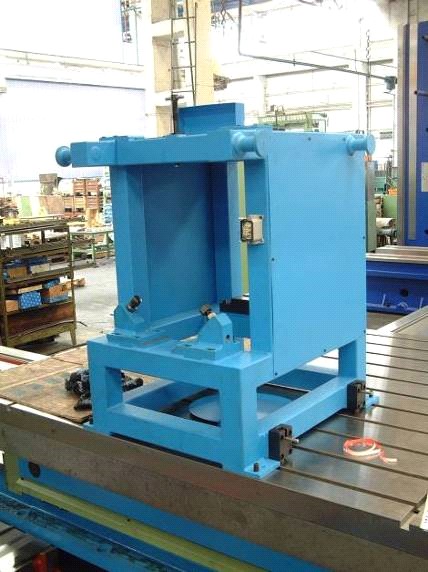

       a)        стойка зафиксирована на столе (полуавтоматическая установка - рис. 3)

       b)        дополнительную стойку, закрепленную и зафиксированную на откидных консолях

               на рабочем столе, перед столом или сбоку от стола (полуавтоматическая установка

               - рис. 4)

               Полуавтоматическая насадка/подключение головки к станку проводится

               следующим образом:

               -        автоматический пуск шпиндельной головки и насадка/подключение головки

               -        ручная затяжка зажимных болтов и подключение разъемов* (гидравлических и охлаждения)

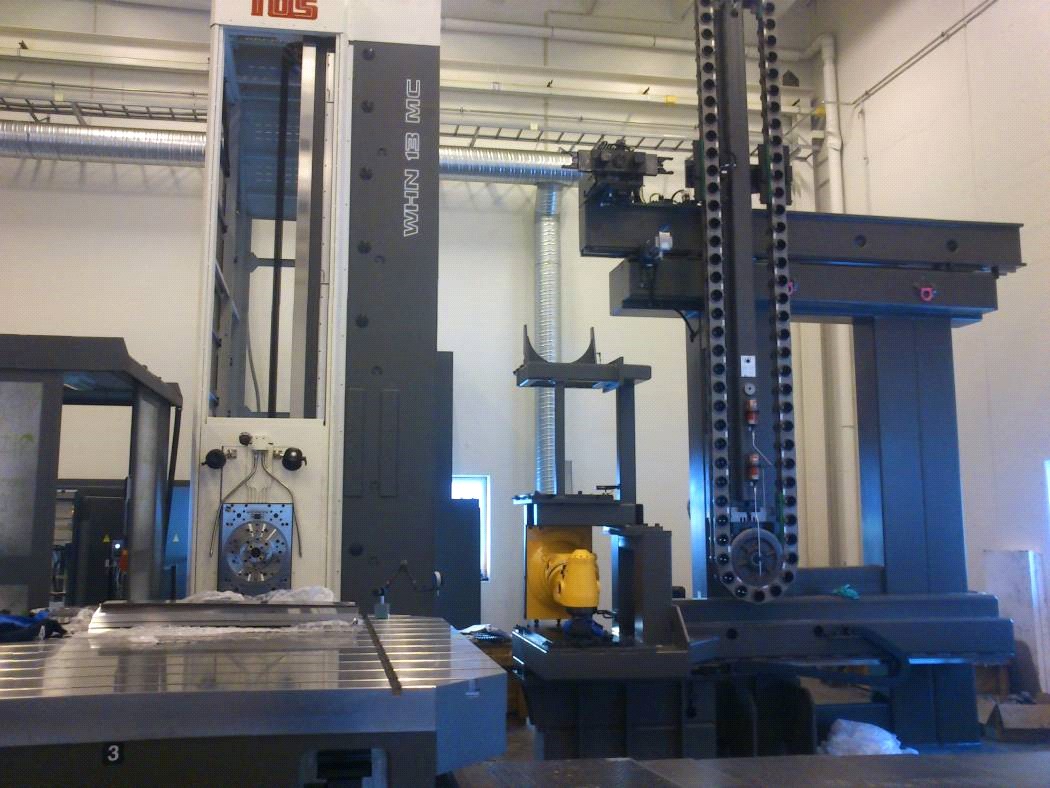

c)        стойка, расположенная на бетонном полу рядом со станком, как правило, на краю координаты Х. (автоматическая установка - рис. 5). Цикл смены автоматически сменяемых особых принадлежностей осуществляется снятием кроющего щита торца выдвижного ползуна станка и последовательностью движений станка в осях Z и Y. Закрепление принадлежностей на ползуне станка осуществляется при помощи 4 крепёжных узлов, управляемых автоматически с системы управления станка. Такое исполнение возможно только при возможности станков, с определенными параметрами Z и Y осей** (см. отдельное техническое предложение).

**Количество мест для хранения по типу станка:

Параметр оси Y (мм):	2 000	2 500
WHN 130 (Q, MC)	1x	2x

Сноска: Парамерт оси Z всегда равний или больше чем 2 000 мм. Для каждово станка вдобамвок одно место хранения для кроющего щита торца ползуна.

2.2        Варианты исполнения контейнеров для специального вспомогательного оборудования для фрезерных столов.

       рис. 3                                                рис. 4



       рис. 5



8.4         Другое исполнение станка

По предварительному соглашению с изготовителем станок может быть оснащен дополнительными приборами и/или технологическим оборудованием.

9.        Список основных частей, приобретенных

9.1        Компоненты Станки WHN 130 (Q, MC)

Nбzev Name 名称 Название	Vэrobce Manufacturer 生产厂家 Производитель	Zemм Country 国家 Страна	Logo 商标 Лого	Foto Photo 照片 Фотo
Litina Cast iron Чугун	SLЙVБRNA KUШIM METALURGIE Rumburk	Иeskб republika Czech Чехия

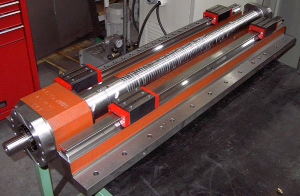

Kuliиkovй љrouby Ball screw 滚珠丝杠 Шамриковый винт	KSK Kuшim	Иeskб republika Czech 捷克 Чехия
Motory Motors Двигатель	SIEMENS	Nмmecko Germany 德国 Германия
Pohony Drives Приводы	SIEMENS	Nмmecko Germany 德国 Германия

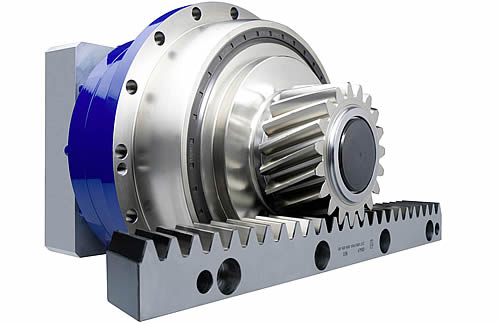

Pшevodovky Gearboxes 变速箱 коробка передач	WITTENSTEIN ALPHA	Nмmecko Germany 德国 Германия

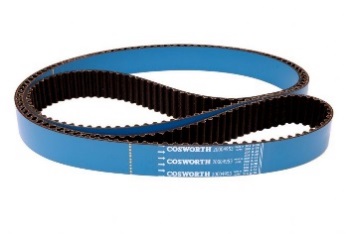

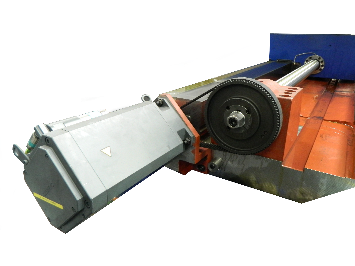

Ozubenй шemeny Tooth belts зубчатый ремень	GATES PT	Anglie England 英国 Англия

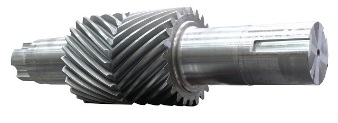

Ozubenб kola Tooth wheels Зубчатые колёса	WIKOV MGI	Иeskб republika Czech 捷克 Чехия
Loћiska a matice Bearings and nuts Подшипники и гайки	SKF	Љvйdsko Sweden 瑞典 Швеция
Loћiska a matice Bearings and nuts Подшипники и гайки	INA	Nмmecko Germany 德国 Германия

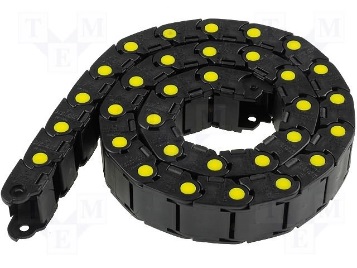

Energetickй шetмzy Energetic chains энергетическая цепь	BREVETTI STENDALTO	Itбlie Italy 意大利 Италия
Kabely Cabels кабели	LAPP Group	Nмmecko Germany 德国 Германия

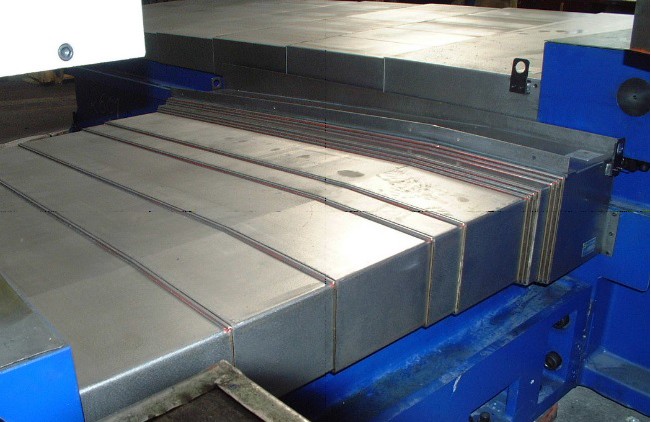

Teleskopickй kryty Telescopic covers Телескопические покрытия	HESTEGO	Иeskб republika Czech 捷克 Чехия
Dopravnнk tшнsek Conveyer of chips 排屑器 Конвейер стужки	ASTOS Machinery	Иeskб republika Czech 捷克 Чехия

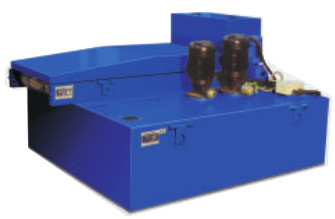

Filtraиnн stanice Filtration unit фильтровальная станция	ASTOS Machinery	Иeskб republika Czech 捷克 Чехия

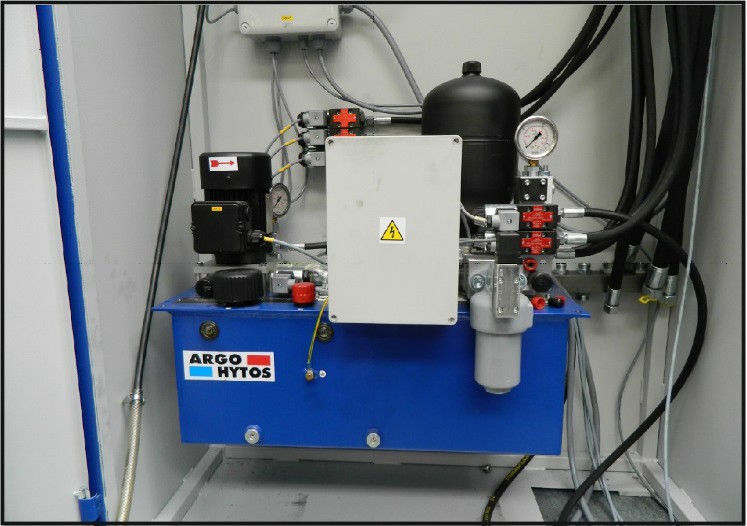

Hydraulickэ agregбt Hydraulic aggregate 液压单元 Гидравлический агрегамт	ARGO-HYTOS	Иeskб republika Czech 捷克 Чехия
Шнdicн systйm Sinumerik 840D-SL Control system  Sinumerik 840D-SL 控制系统 CNC система Sinumerik 840D-SL	SIEMENS	Nмmecko Germany 德国 Германия

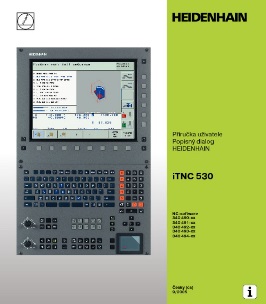

Шнdicн systйm HEIDENHAIN iTNC 530 HSCI Control system HEIDENHAIN iTNC 530 HSCI CNC система HEIDENHAIN iTNC 530 HSCI	HEIDENHAIN	Nмmecko Germany 德国 Германия
Tмsnмnн Wiping ring 密封圈 Прокладка	Dichtomatik	Nмmecko Germany 德国 Германия
Upнnбnн nбstrojщ The clamper 夹紧工具 Оправки	OTT Jakob	Nмmecko Germany 德国 Германия
Mazбnн Lubrication aggregate 润滑 Смазка	Tribotec	Иeskб republika Czech 捷克 Чехия
Elektrokomponenty Electro-components 保护，接触器 Электрические компоненты	Telemecanique	Francie France 法国 Франция
