Четырехпоточный внутренний блок кассетного типа с регулируемым расходом хладагента серии C4W (стр. 2 )

Производительность рассчитана для следующих условий:

Охлаждение: температура внутри помещения: 27 °C по сухому термометру, 19 °C по влажному термометру; температура наружного воздуха: 35 °C по сухому термометру, 24 °C по влажному термометру.

Обогрев: температура внутри помещения: 20 °C по сухому термометру, 15 °C по влажному термометру; температура наружного воздуха: 7 °C по сухому термометру, 6 °C по влажному термометру.

Длина трубопровода: длина соединительного трубопровода - 7,5 м, перепад высот - 0 м.

Уровень звукового давления измеряется в полубезэховом помещении, на расстоянии 1,4 м ниже центра устройства.

Характеристики

Модель	C4W90-1	C4W100-1	C4W112-1	C4W140-1
Электропитание	220—240 В, 50 Гц
Охлаждение:	Производительность	кВт	9	10	11,2	14
Электропотребление	Вт	140	165	165	176
Обогрев:	Производительность	кВт	10	11,1	12,5	16
Электропотребление	Вт	140	165	165	176
Электродвигатель вентилятора внутреннего блока	Модель	YDK50-6S	YDK65-6S	YDK65-6S	YDK65-6S
Тип	Электродвигатель постоянного тока
Название	Weiling, Tongde, Dayang
Класс изоляции	B
Класс защиты	IP20
Входная мощность	Вт	130	150	150	160
Выходная мощность	Вт	50	65	65	65
Конденсатор	мкФ	2,5	3,5	3,5	4
Вентилятор внутреннего блока	Материал	Пластик
Тип	Центробежный вентилятор
Диаметр	мм	476
Высота	мм	170
Внутренний змеевик	Количество рядов	2	2	2	3
Шаг труб (a) х шаг рядов (б)	мм	21Ч13,37
Расстояние между ребрами	мм	1,5
Тип ребер	Гидрофильный алюминий
Размер трубки	мм	7
Тип трубки	Труба с канавками на внутренней стенке
Длина х высота змеевика	мм	2051Ч252	2007Ч252
Количество контуров	8	8	8	12
Расход воздуха в помещении (В/С/Н)	м3/ч	1332/1129/908	1651/1304/ 1127	1651/1304/ 1127	1658/1335/ 1130
Уровень звукового давления (В/С/Н)	дБА	43/39/38	45/42/40	45/42/40	46/41/39
Внутренний блок	Размеры блока (ШЧВЧГ)	мм	840Ч300Ч840
Размеры упаковки (ШЧВЧГ)	мм	955Ч330Ч955
Вес нетто/брутто	кг	28,7/34,1	28,7/34,1	28,7/34,1	30,9/36,3
Панель внутреннего блока	Модель	C4BP1
Размеры блока (ШЧВЧГ)	мм	950Ч54,5Ч950
Размеры упаковки (ШЧВЧГ)	мм	1035Ч90Ч1035
Вес нетто/брутто	кг	6/9
Тип хладагента	R410A
Тип регулятора	Электронный расширительный клапан
Расчетное давление (В/Н)	МПа	4,4/2,6
Подключение трубок	Жидкостная трубка	мм	9,53
Газовая трубка	мм	15,9
Дренажная трубка	мм	32
Пульт управления	Беспроводной пульт дистанционного управления

Примечания:

Производительность рассчитана для следующих условий:

Охлаждение: температура внутри помещения: 27 °C по сухому термометру, 19 °C по влажному термометру; температура наружного воздуха: 35 °C по сухому термометру, 24 °C по влажному термометру.

Обогрев: температура внутри помещения: 20 °C по сухому термометру, 15 °C по влажному термометру; температура наружного воздуха: 7 °C по сухому термометру, 6 °C по влажному термометру.

Длина трубопровода: длина соединительного трубопровода - 7,5 м, перепад высот - 0 м.

Уровень звукового давления измеряется в полубезэховом помещении, на расстоянии 1,4 м ниже центра устройства..

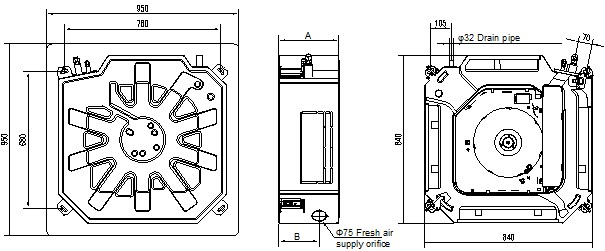

Размеры

Устройство, мм

ⱷ32 Drain pipe	Дренажная трубка диаметром ш32
Ш75 Fresh air supply orifice	Отверстие для забора свежего воздуха диаметром ш75
Install hanger	Установочный подвес
Hexagon nut (for adjust to balance)	Шестигранная гайка (для балансировки)
Ceiling	Потолок
Panel	Панель
Main body	Корпус
Drain pipe	Дренажная трубка

Модель	А, мм	B, мм
≤ 8 кВт	230	126
≥ 9 кВт	300	197

Пространство для обслуживания

Требования к месту установки:

Достаточно места для установки и технического обслуживания. Потолок горизонтальный, и его структура должна выдерживать вес внутреннего блока. Отсутствуют препятствия для выхода и входа, а воздействие наружного воздуха минимальное. Поток воздуха должен беспрепятственно распределяться по всему помещению. Соединительная трубка и водоотводная трубка может быть отсоединена без усилий. Отсутствует непосредственное излучение от нагревательных элементов.

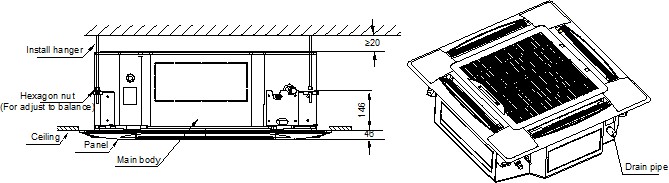

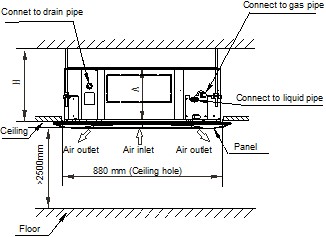

Устройство, мм

mm	мм
Connect to drain pipe	Подключение дренажной трубки
Connect to gas pipe	Подключение газовой трубки
Connect to liquid pipe	Подключение жидкостной трубки
Ceiling	Потолок
Air outlet	Отвод воздуха
Air inlet	Забор воздуха
Panel	Панель
Ceiling hole	Отверстие в фальшпотолке
Floor	Пол
Install hanger	Установочный подвес
Hexagon nut (for adjust to balance)	Шестигранная гайка (для балансировки)
Ceiling	Потолок
Panel	Панель
Main body	Корпус
Main body of the unit	Корпус блока

Модель	А, мм	H, мм
≤ 8 кВт	230	Более 260
≥ 9 кВт	300	Более 330

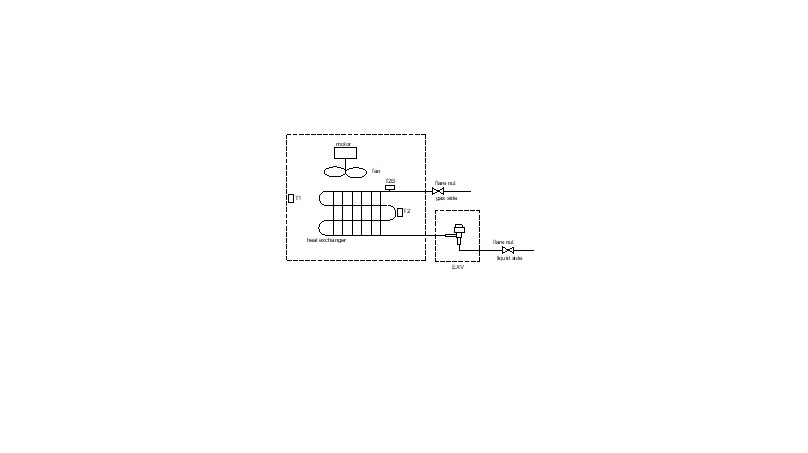

Схема трубопроводов

Motor	Электродвигатель
Fan	Вентилятор
Flare nut	Конусное резьбовое соединение
Heat exchanger	Теплообменник
Gas side	Газовая сторона
Liquid side	Жидкостная сторона
EXV	Электронный расширительный клапан

T1: датчик температуры помещения;

T2: датчик температуры в центре испарителя;

T2B: датчик температуры на выходе из испарителя.

Диаметр патрубков подключения трубопровода хладагента.

мм
