МТЦ: минимальный ток в цепи, А.
МТП: максимальный ток предохранителя, А.
кВт: Номинальная мощность электродвигателя вентилятора, кВт.
ТПН: ток полной нагрузки, А.
ЭВВБ: электродвигатель вентилятора внутреннего блока.
Примечание:
Диапазон напряжений.Устройства могут быть подключены к электрическим сетям, напряжение в которых не ниже и не выше диапазона значений, указанных выше.
Максимально допустимый фазовый дисбаланс напряжений составляет 2 %. МТЦ.МТЦ = 1,25 Ч ТПН.
Сечение проводки выбирается на основе значения МТЦ. Используйте защитный автомат цепи вместо предохранителя.Уровни шума
Four-way cassette type | Четырехходовой внутренний блок кассетного типа |
m | м |
Примечания:
1. Уровень звукового давления измеряется в полубезэховом помещении, на расстоянии 1,4 м ниже центра устройства.
2. Во время эксплуатации данные значения обычно немного выше из-за воздействия окружающих условий.
Модель | Уровень звукового давления, дБА | ||
В | С | Н | |
C4W28-1 | 32 | 31 | 30 |
C4W36-1 | 32 | 31 | 30 |
C4W45-1 | 36 | 34 | 33 |
C4W56-1 | 36 | 34 | 33 |
C4W71-1 | 38 | 36 | 35 |
C4W80-1 | 42 | 39 | 37 |
C4W90-1 | 43 | 39 | 38 |
C4W100-1 | 45 | 42 | 40 |
C4W112-1 | 45 | 42 | 40 |
C4W140-1 | 46 | 41 | 39 |

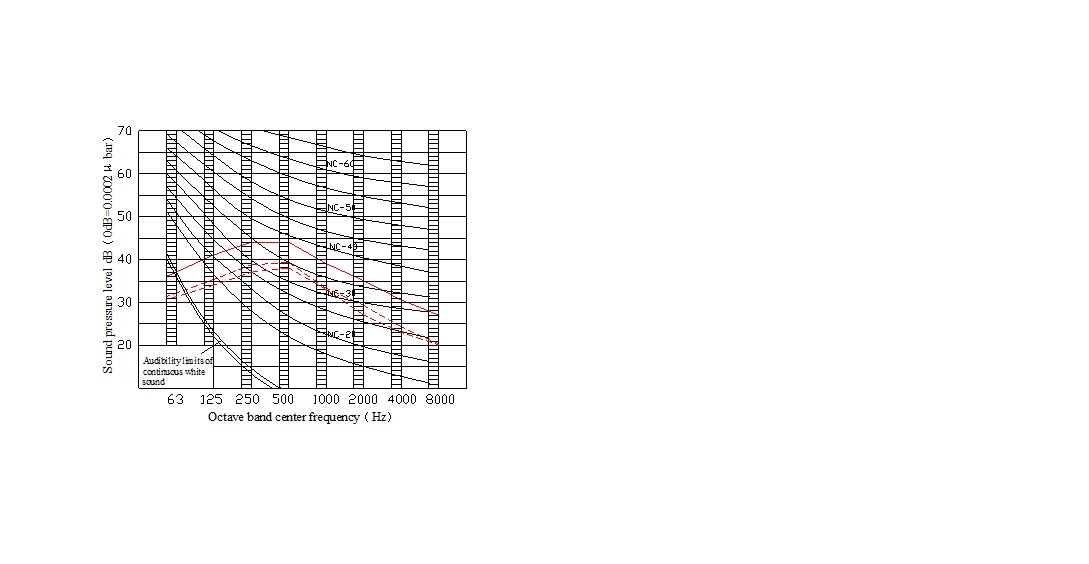

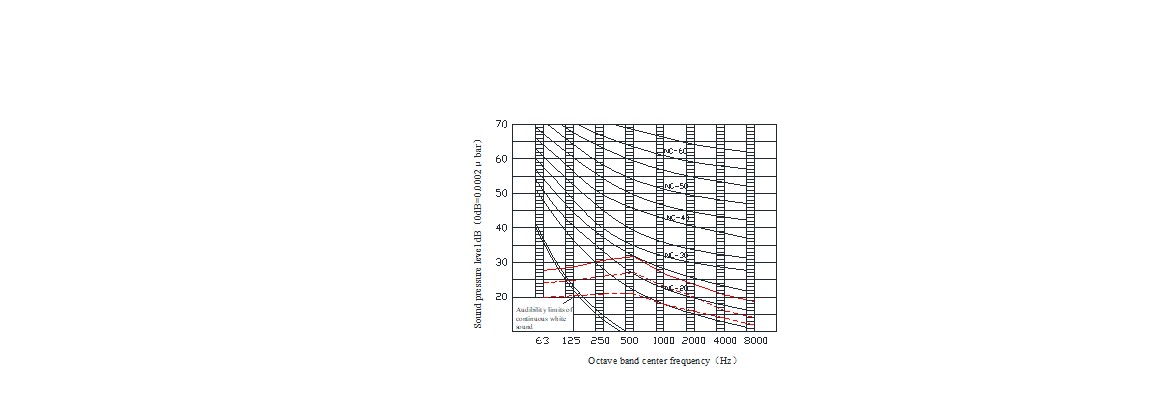

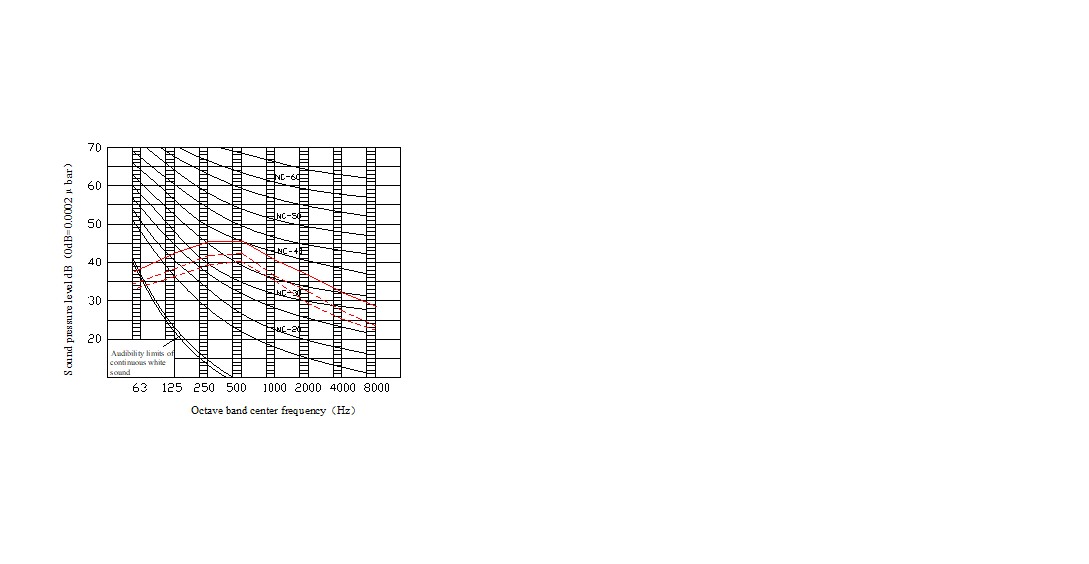

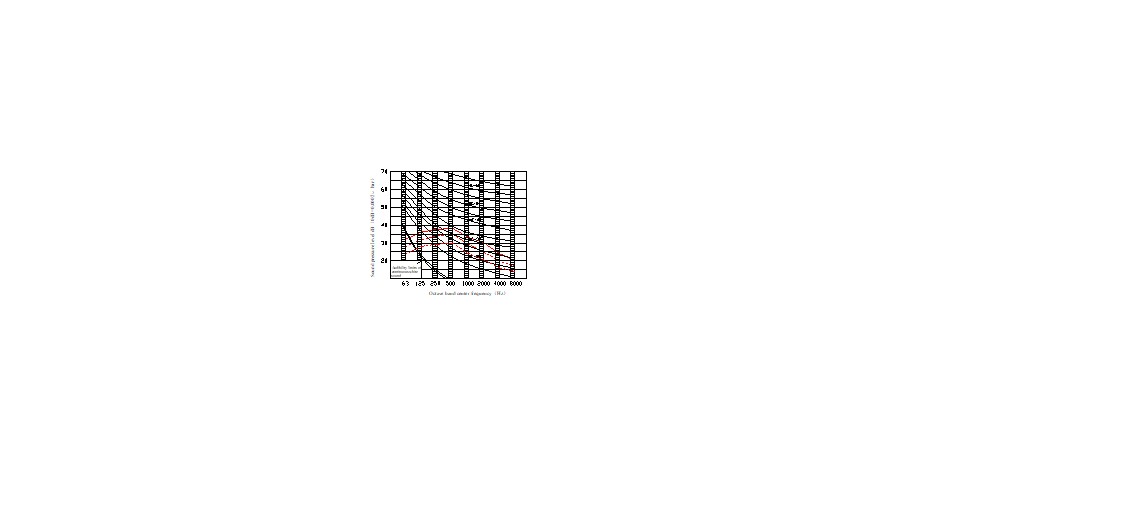

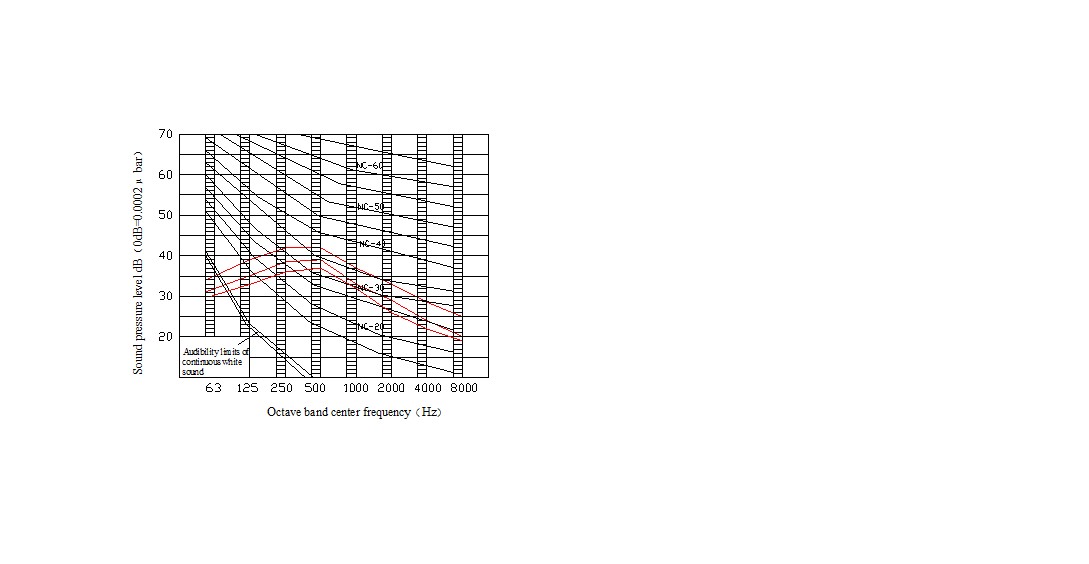

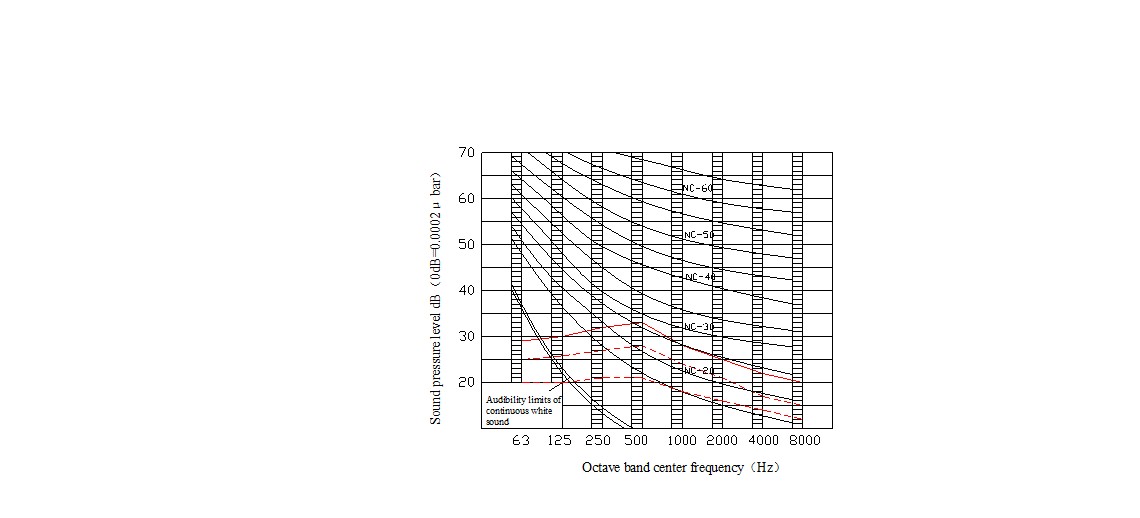

Октавная полоса
C4W28-1, C4W36-1 | C4W45-1, C4W56-1 |
| |
C4W71-1 | C4W80-1 |
|
|
C4W90-1 | C4W100-1, C4W112-1 |
| |
C4W140-1 | |
|
Sound pressure level, dB (0 dB = 0,0002 м bar) | Уровень звукового давления, дБ (0 дБ = 0,0002 мкбар) |
Audibility limits of continuous white sound | Пределы слышимости непрерывного звука с равномерным спектром |
Octave band center frequency (Hz) | Средняя частота октавной полосы, Гц |
Вспомогательные детали
Вспомогательные детали, входящие в комплект
Название | Схематичное изображение | Количество |
Гайка |
| 8 |
Шайба |
| 8 |
Картонный шаблон для установки |
| 1 |
Болт M6 |
| 4 |
Соединительная трубка |
| 1 |
Звукоизолирующая/изолирующая оболочка |
| 2 |
Поролоновый фильтр (250Ч250Ч10) |
| 1 |
Поролоновый фильтр (60Ч100Ч5) |
| 1 |
Оболочка выпускной трубки |
| 1 |
Фиксатор выпускной трубки |
| 1 |
Уплотнительная лента |
| 5 |
Гибкая трубка |
| 1 |
Сигнальный провод |
| 1 |
| 1 | |
Настенное крепление |
| 1 |
Щелочные батарейки (АМ4) |
| 2 |
Инструкция по использованию пульта дистанционного управления |
| 1 |
Инструкция по установке |
| 1 |
Медная гайка (используется для подключения трубок) |
| 1 |
Вспомогательные детали, приобретаемые на месте
Название | Схематичное изображение | Характеристики | Количество | Примечание |
Медная трубка |
| Жидкостная трубка и газовая трубка См. характеристики | По фактической необходимости | Используется для подключения системы хладагента внутреннего блока, рекомендуется использовать гибкую медную трубку (T2M) |
ПВХ трубка |
| Внешний диаметр около 37—39 мм, внутренний диаметр 32 мм | По фактической необходимости | Используется для отвода воды из внутреннего блока |
Теплоизоляционная трубка |
| Внутренний диаметр соответствует внешнему диаметру медной трубки и ПВХ трубки, толщина - 10 мм (или выше), в закрытых влажных зонах ее толщина должна быть больше | По фактической необходимости | Используется для предотвращения появления конденсата |
Выдвижной крюк |
| M10 | 4 | Используется для установки внутреннего блока, приобретается отдельно |
Установочный крюк |
| M10 | 4 | Используется для установки внутреннего блока, приобретается отдельно |
|
