Четырехпоточный внутренний блок кассетного типа с регулируемым расходом хладагента серии C4W (стр. 1 )

Четырехпоточный внутренний блок

кассетного типа с регулируемым расходом хладагента

серии C4W

1.        Свойства        57

2.        Характеристики        59

3.        Размеры        62

4.        Пространство для обслуживания        63

5.        Схемы трубопроводов        64

6.        Электрические схемы        65

7.        Таблицы производительности        66

8.        Электрические характеристики        74

9.        Уровень шума        75

10.        Вспомогательные детали        77

Свойства

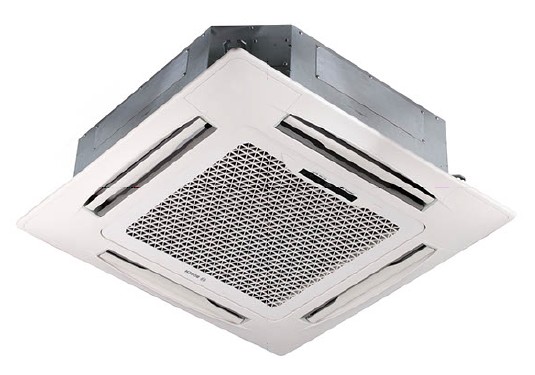

Внешний вид

Вне зависимости от производительности все внутренние блоки имеют одинаковые размеры и конструкцию панели для гармоничного оформления интерьера. Равномерный поток воздуха в четырех направлениях

Четыре воздушных выпускных канала обеспечивают значительную циркуляцию воздуха, что способствует охлаждению или нагреву каждого угла в помещении, а также равномерному распределению температуры. Режим интенсивного потока воздуха может максимально увеличить эффект кондиционирования в помещениях с высотой потолков более трех метров.

Ультратонкий корпус, обеспечивающий простоту установки и технического обслуживания

Высота моделей мощностью 2,8—8,0 кВт составляет 230 мм, а высота моделей мощностью 9,0—14 кВт составляет 300 мм, они могут быть установлены в узком межпотолочном пространстве.

Низкий уровень шума во время работы

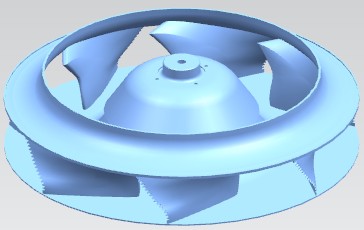

Новая конструкция рабочего колеса вентилятора, кольца и встроенной системы регулировки значительно снижают уровень шума.

Повышенная надежность

Толщина пресс-формы для вакуумной формовки дренажного поддона увеличена с 0,45 до 0,8 мм. Дальнейшее улучшение качества и надежности. Конденсатор изолирован в коробке из листового металла для обеспечения большего уровня безопасности и надежности. Используется новый сигнализатор уровня воды. На поверхности воды находится поплавок, который предотвращает переполнение подддона. Высоко - и низковольтные электрические подключения в электронном блоке управления разделены, что приводит к уменьшению наводок и повышению надежности работы.

Более простая установка и техническое обслуживание

Оптимизированное подключение проводов и применение подключаемой клеммной коробки облегчает процесс установки и технического обслуживания. Наличие встроенных компонентов электронного расширительного клапана облегчает установку.

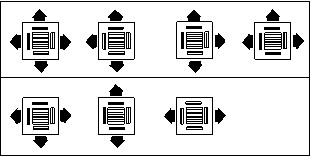

Адаптивное распределение воздуха

Можно выбрать семь вариантов выхода воздуха в 2—4 направлениях в зависимости от места установки и формы помещения.

Возможность подключение воздушного канала.

Свежий воздух способствует укреплению здоровья и повышает уровень комфорта.

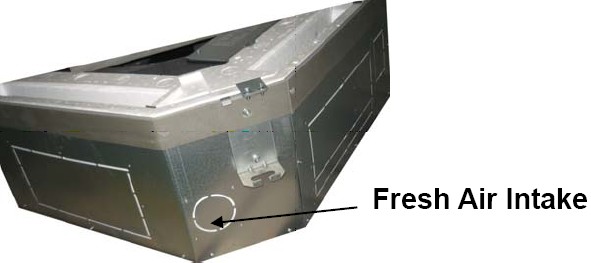

Fresh air intake

Забор свежего воздуха

Поставляется с дренажным насосом с большой высотой подачи 750 мм.

Характеристики

Модель	C4W28-1	C4W36-1	C4W45-1
Электропитание	220—240 В, 50 Гц
Охлаждение:	Производительность	кВт	2,8	3,6	4,5
Электропотребление	Вт	80	80	88
Обогрев:	Производительность	кВт	3,2	4	5
Электропотребление	Вт	80	80	88
Электродвигатель вентилятора внутреннего блока	Модель	YDK26-6S
Тип	Электродвигатель постоянного тока
Название	Weiling, Tongde, Dayang
Класс изоляции	B
Класс защиты	IP20
Входная мощность	Вт	70	70	80
Выходная мощность	Вт	26	26	26
Конденсатор	мкФ	2	2	3
Вентилятор внутреннего блока	Материал	Пластик
Тип	Центробежный вентилятор
Диаметр	мм	476
Высота	мм	125
Внутренний змеевик	Количество рядов	1	1	2
Шаг труб (a) x шаг рядов (б)	мм	21Ч13,37
Расстояние между ребрами	мм	1,5
Тип ребер	Гидрофильный алюминий
Размер трубки	мм	7
Тип трубки	Труба с канавками на внутренней стенке
Длина х высота змеевика	мм	2033Ч168	2051Ч168
Количество контуров	4	8
Расход воздуха в помещении (В/С/Н)	м3/ч	764/638//554	764/638//554	905/740//651
Уровень звукового давления (В/С/Н)	дБА	32/31/30	32/31/30	36/34/33
Внутренний блок	Размеры блока (ШЧВЧГ)	мм	840Ч230Ч840
Размеры упаковки (ШЧВЧГ)	мм	955Ч260Ч955
Вес нетто/брутто	кг	21,5/26,7	21,5/26,7	23,7/28,9
Панель внутреннего блока	Модель	C4BP1
Размеры блока (ШЧВЧГ)	мм	950Ч54,5Ч950
Размеры упаковки (ШЧВЧГ)	мм	1035Ч90Ч1035
Вес нетто/брутто	кг	6/9
Тип хладагента	R410A
Тип регулятора	Электронный расширительный клапан
Расчетное давление (В/Н)	МПа	4,4/2,6
Подключение трубок	Жидкостная трубка	мм	6,35
Газовая трубка	мм	12,7
Дренажная трубка	мм	32
Пульт управления	Беспроводной пульт дистанционного управления

Примечания:

Производительность рассчитана для следующих условий:

Охлаждение: температура внутри помещения: 27 °C по сухому термометру, 19 °C по влажному термометру; температура наружного воздуха: 35 °C по сухому термометру, 24 °C по влажному термометру.

Обогрев: температура внутри помещения: 20 °C по сухому термометру, 15 °C по влажному термометру; температура наружного воздуха: 7 °C по сухому термометру, 6 °C по влажному термометру.

Длина трубопровода: длина соединительного трубопровода - 7,5 м, перепад высот - 0 м.

Уровень звукового давления измеряется в полубезэховом помещении, на расстоянии 1,4 м ниже центра устройства.

.

Характеристики

Модель	C4W56-1	C4W71-1	C4W80-1
Электропитание	220—240 В, 50 Гц
Охлаждение:	Производительность	кВт	5,6	7,1	8
Электропотребление	Вт	88	88	110
Обогрев:	Производительность	кВт	6,3	8	9
Электропотребление	Вт	88	88	110
Электродвигатель вентилятора внутреннего блока	Модель	YDK26-6S	YDK30-6S	YDK37-6S
Тип	Электродвигатель постоянного тока
Название	Weiling, Tongde, Dayang
Класс изоляции	B
Класс защиты	IP20
Входная мощность	Вт	80	80	100
Выходная мощность	Вт	26	30	37
Конденсатор	мкФ	3	2,5	3,5
Вентилятор внутреннего блока	Материал	Пластик
Тип	Центробежный вентилятор
Диаметр	мм	476
Высота	мм	125
Внутренний змеевик	Количество рядов	2	2	2
Шаг труб (a) x шаг рядов (б)	мм	21Ч13,37
Расстояние между ребрами	мм	1,5
Тип ребер	Гидрофильный алюминий
Размер трубки	мм	7
Тип трубки	Труба с канавками на внутренней стенке
Длина х высота змеевика	мм	2051Ч168
Количество контуров	8	8	8
Расход воздуха в помещении (В/С/Н)	м3/ч	905/740//651	950/767//663	1200/1021/789
Уровень звукового давления (В/С/Н)	дБА	36/34/33	38/36/35	42/39/37
Внутренний блок	Размеры блока (ШЧВЧГ)	мм	840Ч230Ч840
Размеры упаковки (ШЧВЧГ)	мм	955Ч260Ч955
Вес нетто/брутто	кг	23,7/28,9
Панель внутреннего блока	Модель	C4BP1
Размеры блока (ШЧВЧГ)	мм	950Ч54,5Ч950
Размеры упаковки (ШЧВЧГ)	мм	1035Ч90Ч1035
Вес нетто/брутто	кг	6/9
Тип хладагента	R410A
Тип регулятора	Электронный расширительный клапан
Расчетное давление (В/Н)	МПа	4,4/2,6
Подключение трубок	Жидкостная трубка	мм	9,53
Газовая трубка	мм	15,9
Дренажная трубка	мм	32
Пульт управления	Беспроводной пульт дистанционного управления

Примечания:
