4.        Установите тарелку и пружину. Для клапана с
регулировкой шайбой установите заглушку и
затяните с моментом 68 Нм.

Для клапанов с регулировкой винтом установите заглушку с фиксирующей гайкой, соблюдая расположение меток, помеченных при разборке, и затяните с моментом 52 Нм

5.        Проверьте и настройте давление подпитки

Деактивация промывочного клапана.

1.  Снимите детали промывочного клапана (они не буду использоваться в дальнейшем).

Фиксирующая гайка

Заглушка ; ; /^Уплотнение


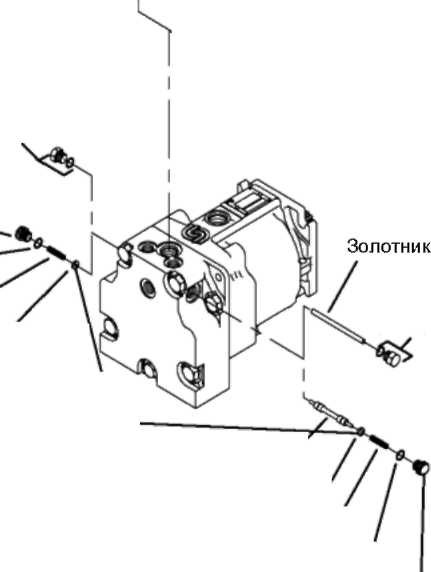

Установите деактивирующий золотник в отверстие в крышке мотора. Установите специальную заглушку и затяните с моментом 41 Нм Снимите детали предохранительного клапана подпитки. (эти детали не пригодятся) Замените клапан заглушкой и затяните с моментом

41 Нм.

ЭО00М50Е

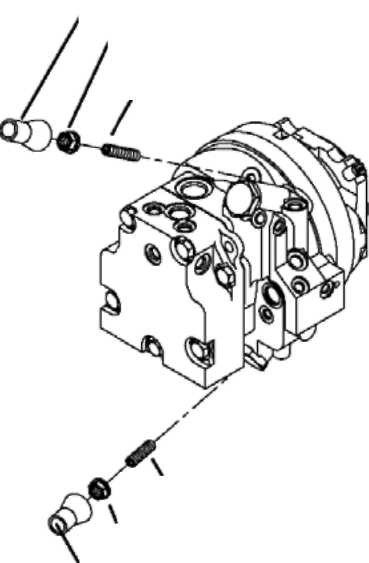

Детали предохранительного клапана подпитки и промывочного клапана

Ограничитель объема

Снимите защитный колпачок с ограничителя объема. Измерьте и запомните длину регулировочного винта над фиксирующей уплотнительной гайкой. Используя ключ на 19 мм, ослабьте и снимите фиксирующую гайку. Выкрутите регулировочный винт из корпуса мотора внутренним шестигранным ключом на 6 мм. Установите регулировочный винт в соответствии с измеренной ранее длиной над гайкой. Не устанавливайте новый защитный колпачок до окончательной регулировки ограничителя. Окончательная регулировка ограничителя должна проводиться на стенде.

Не вращайте винт ограничителя против часовой стрелки за пределами предустановленной настройки.

НЕ нашли? Не то? Что вы ищете?

Внимание!

Настройку ограничителя проводить с осторожностью, чтобы не превысить частоту вращения вала. Фиксирующая уплотнительная гайка должна быть надежно затянута после каждой регулировки, чтобы избежать недопустимых изменений условий эксплуатации и утечек.

Один оборот винта ограничителя соответствует изменению объема на величины

Защитный колпачок Фиксирующая гайка

Винт ограничения максимального объема

Ограничитель объема моторов МУ

ЭОО0О351Е



Типоразмер

Приблизительное изменение объема за один оборот, см3

055

5.6

075

7.1

4.  После окончательной регулировки установите новый защитный колпачок.

Управление мотором переменного объема

Электрогидравлическое 2-х позиционное управление (Тип МЛ, N8, N0, N0)

Тщательно очистите поверхность блока управления перед снятием. Отсоедините внешние электрические разъемы. Открутите шестигранную гайку и соленоид с клапана управления. Снимите обратный клапан с цилиндра управления максимального угла, если он есть. Снимите клапан с корпуса мотора. Снимите уплотнительное кольцо с клапана. Установите новое уплотнительное кольцо на клапан.

90000852Е

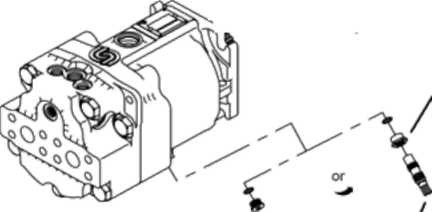

Детали блока управления мотора МУ

Установите клапан в корпус мотора и затяните с моментом 47 Нм. Не превышайте момент затяжки! Это может привести к заклиниванию клапана. Установите соленоид на клапан и затяните гайку с моментом 5 Нм. Не превышайте момент затяжки!

10. Если снимался обратный клапан, то установите его заново. Соедините электрические разъемы.

'  / Момент 34 Нм

ё

Ключ на 7/8 дюйма. Момент 68 Нм

Гидравлическое 2-х позиционное управление (Тип РТ)

Следуйте процедуре, описанной выше, за исключением п.2 (здесь соединения - гидравлические), а п. п. 3 и 9 здесь не выполняются.

Управляющие заглушки

Снимите управляющие заглушки для более ранних моделей, если необходимо. Установите новые уплотнения и затяните закрутите заглушки обратно.

Заглушки блока управления МУ

90000853Е

Управляющие жиклеры моторов переменного объема

Жиклер линии управления

Снимите жиклер с блока мотора шестигранным ключом на 1-1/16 дюйма. Снимите уплотнение О-ппд и поддерживающую шайбу. Убедитесь, что экран фильтра находится в корпусе жиклера и что экран и жиклер не засорены. Установите новые поддерживающие шайбы и уплотнения на корпус жиклера. Установите жиклер в корпус мотора и затяните с моментом 37 Нм.

Внимание

Не меняйте жиклер управления на жиклер минимального объема (следующий раздел).

Дроссель управления подачей

^—

Уплотнение Опорная шайба

\-Экран (запрессован) Л \ \Уплотнение \ \-Опорная шайба

Жиклер цилиндра минимального объема или обратный клапан

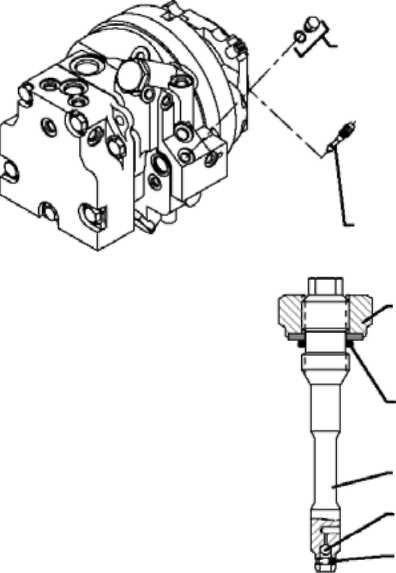

Жиклер управления подачей МУ

1.  Снимите жиклер дренажа цилиндра

минимального объема или обратный клапан с корпуса мотора ключом на 1-1/16 дюйма.

Снимите уплотнение О-ппд и поддерживающую шайбу. Убедитесь, что жиклер не засорен. Убедитесь, что седло обратного клапана закреплено в корпусе и что шарик клапана передвигается свободно. Установите новые поддерживающие шайбы и уплотнения на корпус жиклера. Установите жиклер в корпус мотора и затяните с моментом 37 Нм.

Внимание

Не меняйте жиклер управления (предыдущий раздел) на жиклер минимального объема.

Корпус жиклера / обратного клапана

Жиклер минимального объема МУ

Обратный клапан цилиндра максимального объема

Снимите уплотняющую фиксирующую гайку ключом на % дюйма. Снимите Обратный клапан цилиндра максимального объема с корпуса мотора ключом на 1/4 дюйма. Снимите уплотнение. Шарик клапана должен свободно перемещаться. Установите заново обратный клапан и затяните его с моментом 15 Нм. Установите новое уплотнение. Установите фиксирующую гайку с уплотнением в направлении к корпусу мотора.

Удерживая обратный клапан от проворачивания, затяните фиксирующую гайку с моментом 34 Нм.

3.        Если не установлен обратный клапан, необходимо
снять заглушку ключом на 9/16 дюйма. Всегда
устанавливайте новые уплотнения. Установите
заново заглушку и затяните моментом 20 Нм.

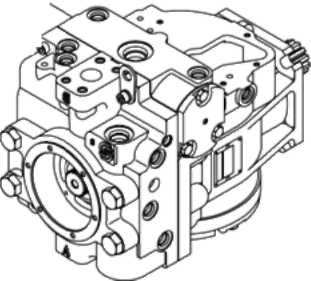

Жиклер максимального объема МУ

90000856Е

Датчик скорости

Снимите электрический разъем, ослабьте фиксирующую гайку и выкрутите датчик скорости из корпуса насоса или мотора. Перед установкой датчика скорости всегда меняйте уплотнения на новые. Установите датчик скорости (с уплотнением и фиксирующей гайкой) в корпус мотора. Установите необходимый зазор между датчиком и магнитным кольцом как указано в разделе «Настройка датчика скорости» и затяните фиксирующую гайку. Если датчик скорости не был установлен, то установите заглушку и затяните с моментом, указанным в соответствующей таблице.

Список деталей

№        Наименование        Кол-во

В70        Заглушка                2

В71        Заглушка                1

В80         Заглушка                1

В82         Заглушка                1

В90        Экран фильтра                3

663        Скоба разъемного фланца                4

(364        Заглушка                4

6172        Заглушка                1

(176         Уплотнение                1

6501        Заглушка                3

6502        Заглушка                3

6506         Уплотнение                3

6508        Уплотнение                3

        Заглушка                1         Заглушка                1

6516        Уплотнение                1

6518        Уплотнение                1

        Заглушка                1         Заглушка                1

6526         Уплотнение                1

6528         Уплотнение                1

6531         Заглушка                1


№

Наименование

Кол-

6532

.... Заглушка

6536

.. ..Уплотнение

6538

.... Уплотнение

6541

... Заглушка

6542

... Заглушка

6546

... Уплотнение

6548

... Уплотнение

К10

... Комплект заглушки

К50

... Уплотнение

К70

... Пружина

К80

... Тарелка

К90

... Гайка

1.30

... Держатель уплотнения

1.35

... Держатель уплотнения

1.40

... Манжета

1.50

... Уплотнение

.60

... Стопорная шайба

.70

... Винт

.8

... Кеу

.9

... Шлицевая гайка


Список деталей системы управления
