Аксиально-поршневые насосы и моторы Серии 90 (стр. 4 )

За информацией обращайтесь в руководство 5А^ЕК-РАNРО55 Б^N 9887 или ЗРР ^О. 697581), а также АТ1-Е 92°1.

Технические данные по типоразмерам Насосы переменной производительности

Типоразмеры	030 РУ	042 РУ	055 РУ	075 РУ	100 РУ	130 РУ	180 РУ	250 РУ
Производительность, см3/об	30	42	55	75	100	130	180	250
Минимальная частота вращения вала, об/мин	500	500	500	500	500	500	500	500
Номинальная частота вращения вала, об/мин	4200	4200	3900	3600	3300	3100	2600	2300
Максимальная частота вращения вала, об/мин	4600	4600	4250	3950	3650	3400	2850	2500
Максимально возможная частота вращения вала при макс. объеме, об/мин	5000	5000	4700	4300	4000	3700	3150	2750
Теоретический момент при макс. Производительности Нм / бар	0.48	0.67	0.88	1.19	1.59	2.07	2.87	3.97
Вес, кг	28	34	40	49	68	88	136	154

Моторы постоянной и переменной производительности

Модель	042 МР	055 МР	075 МР	100 МР	130 МР	055 МУ	075 МУ
Рабочий объем (макс.), см3/об	42	55	75	100	130	55	75
Рабочий объем (мин.), см3/об	-	-	-	-	19	26
Номинальная частота вращения при максимальном рабочем объеме, об/мин	4200	3900	3 600	3300	3 100	3900	3600
Номинальная частота вращения при минимальном рабочем объеме, об/мин	4600	4250
Максимально достижимая*	5000	4700	4 300	4000	3 700	4700	4300
Максимальная частота вращения при максимальном рабочем объеме, об/мин	4600	4250
Максимальная частота вращения при минимальном рабочем объеме, об/мин	5100	4700
Теоретический момент при макс. Объеме, Нм / бар	0,67	0,88	1,19	1,59	2,07	0,88	1,19
Максимальный расход при макс. Объеме, л / мин	193	234	296	365	442	234	296
Максимальная пиковая мощность, кВт	155	187	237	292	354	224	282
Вес, Фланец ЗАЕ, кг	15	22	26	34	45	39	44
Вес, Фланец СагШде, кг	21	26	33	-	-	40	46

Измерение давления

Необходимое оборудование

Для сервисного обслуживания насосов и моторов Серии 90 применяются стандартные механические инструменты и ключи.

Манометры должны быть всегда откалиброваны с целью получения более точных показаний. Манометры рекомендуется оснащать гасителями колебаний давления.

Расположение портов и установка манометров

Таблица ниже характеризует размеры портов, фитингов и пределы давлений.

Чертежи с указанием расположением портов находятся после нижеследующей таблицы.

Насос переменной производительности

Порт	Функция	Давление и размер фитинга
М1	Давление в системе, Порт «А»	1000 бар 9/16 - 18 О-ппд
М2	Давление в системе, Порт «В»	1000 бар 9/16 - 18 О-ппд
М3 (М6)	Давление подпитки	50 бар 9/16 - 18 О-ппд
М4 М5	Давление сервоуправления	50 бар 9/16 - 18 О-ппд
Порт	Функция	Давление и размер фитинга
1.1 1.2	Давление внутри корпуса	10 бар
030 042	7/8 - 14 О-ппд
055 075 100	1-1/16 - 12 О-ппд
130	1-5/16 - 12 О-ппд
180 250	1-5/8 - 12 О-ппд
XI Х2	НйС/ЕйС Давление управления	50 бар 7/16 - 20 О-ппд или 9/16 - 18 О-ппд
Х3	Внешнее управляющее давление	50 бар 9/16 - 18 О-ппд
5	Давление на входе в насос подпитки	Вакуумметр, тройник в линии всасывания
030 042	1-1/16 - 12 О-ппд
055 075	1-5/16 - 12 О-ппд
100 130 180	1-5/8 - 12 О-ппд
250	1-1/2 5АЕ-

Зр! И Р! апде

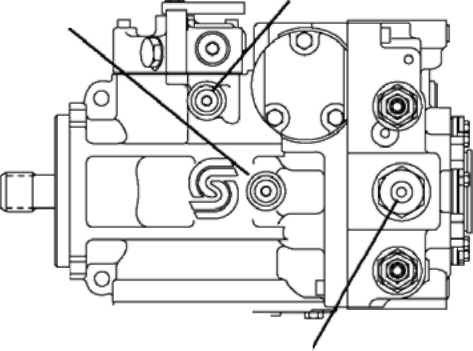

Порт М4 измерения давления в сервосистеме

Вид сверху

Давление подпитки

Порт М2 измерения давления в системе

Порт М2 измерения давления в системе

Порт 5 Вход в насос подпитки

утщм

Давление в системе Порт В

,11	: )

Давление в системе Порт А

Порт Х3 внешнего давления управления

Вид слева

Вид справа

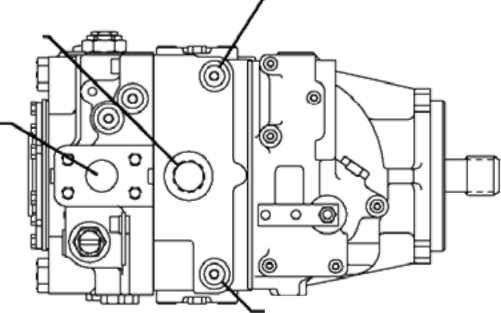

Насос РУ с боковым расположением портов и ручным управлением МРС

Вид сверху

Вид слева

9000061ЭЕ 9000082ОЕ

Насос РУ с двойным портом и ручным управлением МРС

Вид сзади        Вид сзади

90000617Е 90000618Е

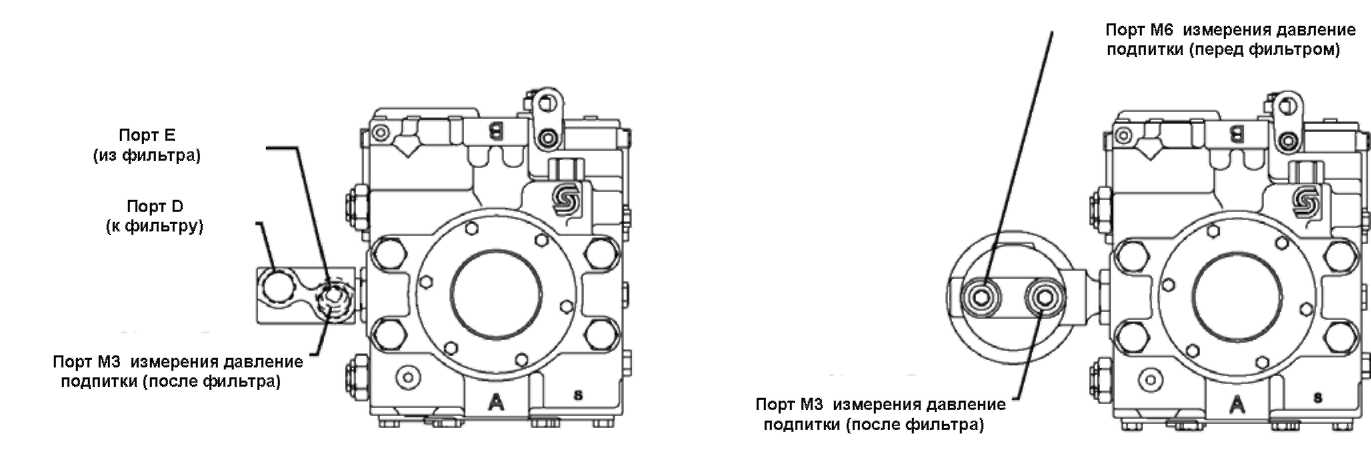

Насос РУ с боковыми портами и внешней фильтрацией        Насос РУ с боковыми портами и встроенной фильтрацией

Мотор постоянного объема

Порт	Функция	Давление и размер фитинга
М1	Давление в системе, Порт «А»	1000 бар 9/16 - 18 О-г'пд
М2	Давление в системе, Порт «В»	1000 бар 9/16 - 18 О-г'пд
М3	Давление подпитки	50 бар 9/16 - 18 О-г'пд
Порт	Функция	Давление и размер фитинга
1.1 1.2	Давление внутри корпуса	10 бар
030 042 055	7/8 - 14 О-г'пд
075 100 130	1-1/16 - 12 О-г'пд

Порт М1 измерения давления в системе

Порт М2 измерения давления в системе

\ . Порт В системы Порт А системы

Вид сзади

Вид слева

МР с фланцем 5АЕ

Вид сзади

Вид слева

МР с фланцем СагЧпСде

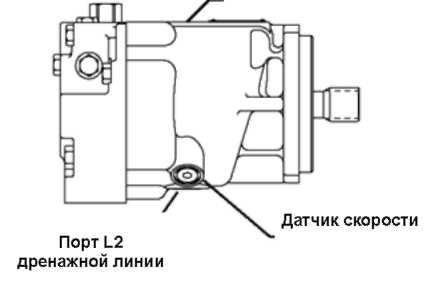

Мотор переменного объема

Порт	Функция	Давление и размер фитинга
М1	Давление в системе, Порт «А»	1000 бар 9/16 - 18 О-ппд
М2	Давление в системе, Порт «В»	1000 бар 9/16 - 18 О-ппд
М3	Давление подпитки	50 бар 9/16 - 18 О-ппд
Порт	Функция	Давление и размер фитинга
М4	Давление в цилиндре управления, «Мин. объем»	1000 бар 7/16 - 20 О-ппд
М5	Давление в цилиндре управления, «Макс. объем»	1000 бар 7/16 - 20 О-п'пд
1.1 1.2	Давление внутри корпуса	10 бар 1-1/16 - 12 О-ппд

Порядок первоначального запуска
