Во избежание поражения электрическим током или повреждения оборудования при обслуживании TCA34S необходимо отключить питание путем отключения шнура питания от розетки.

Прежде чем подключать шнур питания к электрической розетке после обслуживания, убедитесь, что переключатель включения/выключения TCA34S находится в положении «O» (выкл.).

Отдельные меры предосторожности/Источник питания

TCA34S предназначен для работы от источника питания со следующими показателями: 208-230В переменного тока, 1 фаза, 15 ампер, 50/60 Гц, силовой кабель включает в себя штекер NEMA на 20 ампер, L6-20P между проводниками шнура питания. В прилагаемом шнуре питания используется коннектор с поворотным фиксатором NEMA L6-20P. Устройство необходимо подключить к групповой цепи на 20 ампер. При возникновении любых проблем с электропитанием обратитесь к сертифицированному электрику. См. «Инструкции по установке шиномонтажного станка TCA34S»


ОСТОРОЖНО

Для безопасной работы необходимо подключение «на землю» с помощью проводника заземления в шнуре питания. Используйте только шнуры питания в надлежащем состоянии.

Включение/выключение питания

Переключатель включения/выключения расположен на задней панели TCA34S. Чтобы включить TCA34S, нажмите кнопку «I» на переключателе. Чтобы выключить TCA34S, нажмите кнопку «O» на переключателе.


ВАЖНО

После включения TCA34S необходимо подождать 30 секунд, чтобы контроллер двигателя «узнал» положение педали вращения до начала работы с шиномонтажным устройством.

Перезапуск

НЕ нашли? Не то? Что вы ищете?

При возникновении проблем с вращением шиномонтажный станок необходимо перезапустить, выполнив следующую процедуру:


Отключите питание станка. Подождите 1 минуту для разрядки приводной системы
ИЛИ
Отпустите педаль вращения (обратно) для разрядки приводной системы. НЕ трогайте педаль вращения в течение 30 секунд. Это позволит ей «опознать» ее новое положение. Продолжите нормальную работу со станком.

Установка и обслуживание оборудования

Установку должен выполнить уполномоченный заводом инженер.

Запчасти оборудования не обслуживаются пользователем. Все запросы о ремонте необходимо направлять уполномоченному представителю компании Hunter.

Спецификации оборудования

Электричество

Напряжение:

208-230 В переменного тока, 1 фаза, 15 ампер, 50/60 Гц, силовой кабель включает в себя штекер NEMA на 20 ампер, L6-20P

Сила тока:

15 ампер

Мощность:

3450 Ватт (максимальное)

Воздух

Требования к давлению воздуха

115-175 ф/дюйм2 (7,9-12,0 бар)

Примерное потребление воздуха

4 фут3/мин (110 л/мин)

Механика

Скорость вращения системы зажима

По час. стр. – переменное, до 15 об./мин

Против час. стр. – 7 об./мин

Крутящий момент

867 футофунт

Макс. диаметр шины

50/52/54 дюйма

Максимальная ширина открытия валика борта

15 дюймов

Диапазон диаметра

10-30/12-32/14-34

Мощность валиков борта; каждый валик

2645 фунтов

Сводные данные по безопасности

Разъяснение символов

На оборудовании размещаются следующие символы

Переменный ток

Терминал заземления

Терминал защитного проводника

ВКЛ питания

ВЫКЛ питания

Риск поражения электрическим током

Переключатель режима ожидания


_______________________________________________________________________________

1.3 Педаль подъема колеса

Нажмите на педаль подъема колеса, чтобы поднять колесо. Чтобы опустить подъемник, отпустите педаль.

ОСТОРОЖНО

Подъемник колеса может сработать очень быстро при первой операции после потери давления воздуха в линии. Чтобы избежать этого, приподнимите педаль перед тем, как нажать на нее.

_______________________________________________________________________________

1.4 Педаль вращения колеса

Средняя педаль на основании TCA34S управляет вращением колеса. См. «Компоненты оборудования» на стр. 9.

Нажмите на педаль, чтобы повернуть колесо по часовой стрелке (переменная скорость).

Отпустите педаль, чтобы повернуть колесо против часовой стрелки (фиксированная скорость).

ОСТОРОЖНО

В ходе раскручивания борта не прикасайтесь к колесу, шине и валику.

_______________________________________________________________________________

1.5 Педаль накачки

Педаль с правой стороны основания TCA34S - двухступенчатая. См. «Компоненты оборудования» на стр. 9. С помощью данной педали контролируется подача воздуха в шланг и дюзу накачки.

ОСТОРОЖНО

Не прикасайтесь к колесу в ходе запечатывания и посадки борта.

ОСТОРОЖНО

Не наклоняйтесь над шиной в ходе работы со шлангом накачки.

Для подачи воздуха в шину через шланг слегка нажмите на педаль.

Полностью опустите педаль, чтобы активировать дюзу накачки и запечатать борта шины.

Все инструкции по накачке приведены в «2.6» на стр. 25.

_______________________________________________________________________________

1.6 Ограничитель накачки и давления

Предохранительный ограничитель давления предотвращает подачу чрезмерного давление воздуха для посадки борта шины во время накачки. Давление посадки борта никогда не должно превышать 40 ф/дюйм2. Если для накачки монтируемых шин требуется давление, превышающее 40 ф/дюйм2, сборку шин/колес необходимо снять с шиномонтажного станка и накачать в камере накачки в соответствии с инструкциями производителя.

При накачке шины манометр покажет давление воздуха в шине только после того, как педаль накачки будет отпущена; до этого на нем будет показано нулевое значение давления.

Все инструкции по накачке приведены в «2.6» на стр. 25

_______________________________________________________________________________

1.7 Рычаг крепления борта

Рычаг крепления борта способствует монтажу. Рычаг крепления борта двигается вместе с головкой монтажа/демонтажа.

С помощью рычага крепления борта можно двигать устройство крепление борта вверх и вниз.

См. «Компоненты оборудования» на стр. 9

_______________________________________________________________________________

1.8 Кнопки управления

С помощью командного блока можно управлять всеми инструментальными операциями при работе с валиком борта и шиной. См. «Компоненты оборудования» на стр. 9.

Командный блок используется для отдельного расположения обоих валиков борта и сборки головки инструмента/рычага крепления борта. Ручное управление используется в особых случаях, например при работе с шинами и колесами PAX.

Manual Controls

Ручное управление


_______________________________________________________________________________

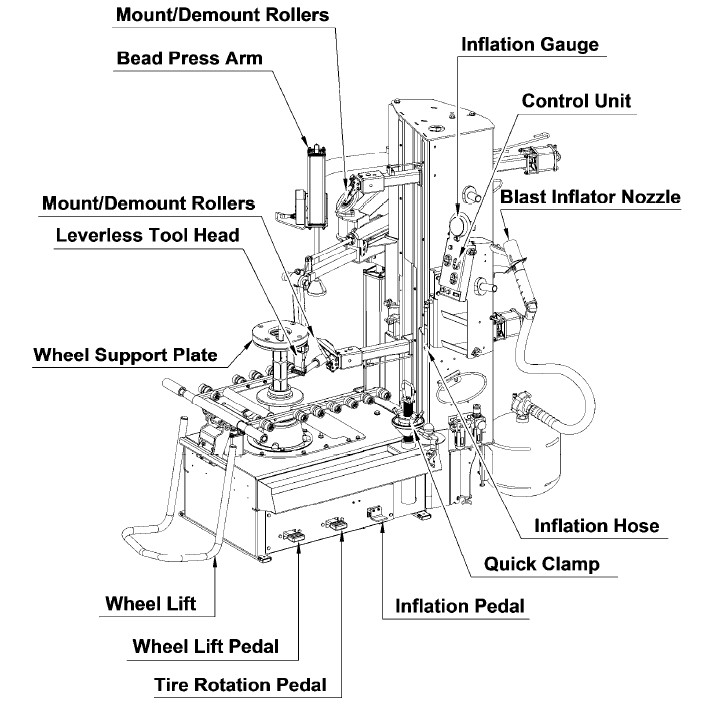

1.9 Компоненты оборудования

_______________________________________________________________________________

1.10 Головка инструмента

Снятие рычага

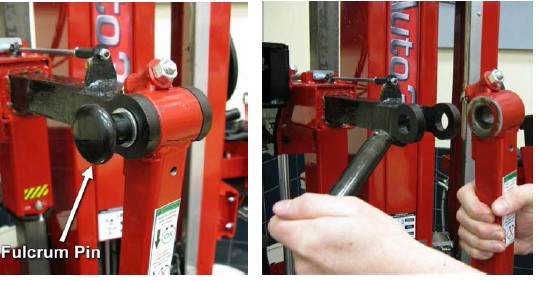

Головку инструмента шиномонтажного станка TCA34S можно снять. Это может быть необходимо в случаях, когда комбинация широкой проволоки и обода усложняет снятие шины после демонтажа. Для снятия рычага головки инструмента вытащите штифт из оси вращения рычага.


Fulcrum pin

Штифт оси вращения

Предотвращение повреждения головки инструмента
