На лицевой панели каркаса укреплены шкалы прибора, выводятся клавиши переключателей: "Сеть", "Скорость диаграммы", "Реверс". В верхней части прибора расположены клавиши "цикл регистрации" и "включение регистрации". Гибкий привод дает возможность приборам  работать с выдвинутым шасси, не отключая прибор от сети.

Технические данные

Исполнение - щитовое

Поле записи диаграммной ленты - 60х250 мм.

Рабочее положение шкал приборов – горизонтальное.

Диапазон изменения входных сигналов:
по напряжению: 0...10 мВ, 0...50 мВ, 0... 100 мВ, 0...5 В, 0...10 В,(-10...+10) В
по силе тока, мА: 0...5, 0...20, 4...20.

Силовая цепь приборов питается от сети переменного тока напряжением 220 В, частотой 50 Гц.

Основная погрешность приборов по показаниям не превышает ±0,25%.

Основная погрешность приборов по регистрации (по записи) не превышает ±0,5%.

Время прохождения указателем всей шкалы (быстродействие) не превышает одного из следующих значений: 0,5, 1,0 с.

Периоды (циклы регистрации) многоканальных приборов - 1, 3, 6, 24 ,72 сек

Число каналов – 12.

Приборы имеют устройства с отпечатыванием точки и индекса датчика на рулонной диаграммной ленте шириной 250 мм.

Выбор номеров регистрируемых датчиков, установка скорости продвижения диаграммной ленты и длительности цикла регистрации осуществляются оператором с помощью кнопочных переключателей.



Схема внешних подключений прибора А650

Подключение питания:



Подключение термопреобразователя сопротивления по четырехпроводной схеме:

НЕ нашли? Не то? Что вы ищете?



Подключение термопреобразователя сопротивления по трехпроводной схеме:



Подключение термоэлектрического преобразователя:



Порядок проведения работы


Собрать схему измерения; Проверить скорость перемещения диаграммной ленты; Проверить периоды (циклы регистрации) прибора; Обеспечить запись на диаграммной ленте; Проверить погрешность прибора по показаниям и регистрации;

Практическое занятие № 5. Разработка методики наладки вторичных самопишущих приборов

Студент должен:

уметь

- ремонтировать системы автоматизации;

знать

- принципы действия, области использования, устройство типовых средств измерений

Приборы аналоговые А542

Назначение

Приборы аналоговые показывающие и регистрирующие одноканальные и двухканальные А542 предназначены для измерения и регистрации электрических и неэлектрических величин.

Технические данные

Длина шкалы и ширина диаграммной ленты - 100 мм.

Рабочее положение шкал приборов – вертикальное.

Приборы имеют индикацию «ПРИБОР ВКЛЮЧЕН»

Силовая цепь приборов питается от сети переменного тока напряжением 220 или 24 В частотой 50 Гц.

Основная погрешность приборов по показаниям не превышает ±0,5%.

Основная погрешность приборов по регистрации (по записи) не превышает ±1,0%.

Заходы указателей приборов за крайние отметки шкал составляют не менее 1 мм.

Время прохождения указателем всей шкалы (быстродействие) не превышает одного из следующих значений: 1,0; 2,5; 5; 10 с.

Количество полуколебаний указателя прибора возле положения равновесия не превышает трех.

Запись на диаграммной ленте производится непрерывной линией.

Номинальная средняя скорость перемещения диаграммной ленты соответствует одному из значений ряда: 20; 40; 60; 180; 600; 1800 мм/ч. У приборов, предназначенных для работы в системе измерения расхода, скорость перемещения диаграммной ленты должна быть не менее 60 мм/ч.

Сигнальное устройство приборов имеет на выходе контактную группу на переключение, рассчитанную на подключение активной нагрузки с характеристиками: напряжение постоянного тока до 30 В при силе тока до 0,2 А или напряжение переменного тока до 127 В при силе тока до 0,13 А.

Основная погрешность приборов по сигнализации не превышает ±1,0%.



Входные и выходные цепи преобразователя не имеют гальванической связи с цепями питания и между собой.

Время установления рабочего режима – не более 30 мин.

В режиме контроля исправности выходной сигнал преобразователя равен верхнему значению диапазона измерения выходного сигнала, при этом погрешность не превышает двойного значения предела допускаемой основной погрешности.

Преобразователь выдерживает длительную перегрузку по входному сигналу, превышающему диапазон измерения входного сигнала на 25%.

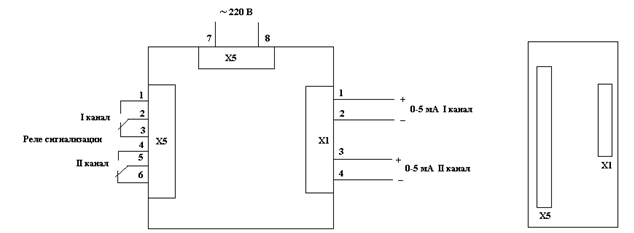

Схема подключения

Порядок проведения работы

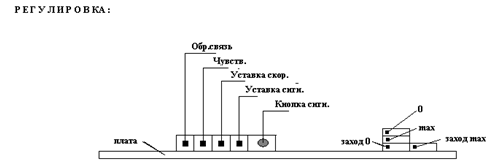

Собрать схему измерения; Настроить чувствительность прибора; Настроить скорость перемещения указателя шкалы; Настроить заход «0» и заход «MAX»; Настроить «0» и «MAX» шкалы; Проверить работу реле сигнализации; Обеспечить запись на диаграммной ленте; Замена диаграммной ленты.

Практическое занятие № 6. Проведение ремонта средств измерения уровня

Студент должен:

уметь

- ремонтировать системы автоматизации;

знать

- принципы действия, области использования, устройство типовых средств измерений

Преобразователи измерительные ИП Ш704

Назначение ИП

Измерительный преобразователь ИП Ш704 предназначен для преобразования сигналов от реохордов или потенциометрических датчиков при измерении уровня в унифицированные сигналы постоянного тока 0...5 мА или 4...20 мА или напряжения постоянного тока 0...10 В.

ИП могут быть использованы в системах контроля и регулирования технологических процессов в энергетике, металлургии, химической, нефтяной, газовой и других отраслях промышленности.

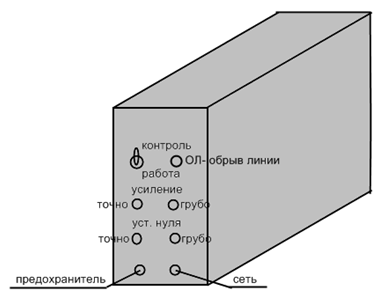

Соединение каждого ИП с реохордом или потенциометрическим датчиком осуществляется трехпроводной линией связи. Сопротивление каждого провода линии связи должно быть в диапазоне 0,1...5 Ом и не должно отличаться друг от друга более чем на 10 %. Входная цепь не имеет гальванической связи с выходной цепью и цепью питания. ИП имеет сигнализацию обрыва линии связи "ОЛ" и режим "КОНТРОЛЬ".

ИП имеет линейную зависимость выходного сигнала от входного.

ИП  по своему принципу действия не чувствительны к индустриальным радиопомехам, имеют щитовое исполнение, предназначенное для утопленного монтажа в вырезах панели, могут устанавливаться в стойках и шкафах.

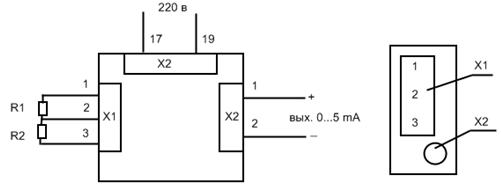

Схема подключения





Порядок проведения работы


Собрать схему проверки работы преобразователя, используя вместо реохорда – два последовательно соединенных магазина сопротивления; Настроить «MIN» и «MAX» преобразователя в соответствии с градуировочной таблицей; Проверить работоспособность тумблера «Контроль»; Проверить индикацию «Обрыв линии»;  Определить погрешность преобразования. Оформить результаты в виде протокола измерений.

ПРОТОКОЛ

калибровки преобразователя измерительного ИП Ш704


№п/п

R1маг, Ом

R2маг, Ом

Iвых мА

Погрешность, %

1

700

0

2

560

140

3

420

280

4

280

420

5

140

560

6

0

700

Заключение:


Iвых, mA

0

1

2

3

4

5

R1, Ом

700

560

420

280

140

0

R2, Ом

0

140

280

420

560

700


Практическое занятие № 7. Проведение ремонта средств измерения температуры

Студент должен:

уметь

- ремонтировать системы автоматизации;

знать

- принципы действия, области использования, устройство типовых средств измерений

Изготовление и градуировка термопары

Назначение



Термоэлектрические преобразователи (термопары), являются наиболее распространенными средст­вами измерения температуры.

Термопара — это соединение двух разнородных проводников — электродов.

Термоэлектрический метод измерения температуры осно­ван на зависимости термоэлектродвижущей силы (термоЭДС), раз­виваемой термопарой от температуры ее рабочего конца. ТермоЭДС возникает в цепи, составленной из двух разнородных проводников (электродов).

Конструкция

Для практического использования термопары ее электроды должны быть изолированы и помещены в защитную арматуру. Такая конструкция называется термоэлектрическим преобразователем.

Типы термопар:

ТВР(А)        - вольфрамрений-вольфрамрениевые;

ТПР(В)        - платинородий-платинородиеваые;

ТПП(S, R)        - платинородий-платиновые;

ТХА(R)        - хромель-алюмелевые;

TXK(L)                - хромель-копелевые;

ТХК(E)                - хромель-константановые;
