Инструменты применяемые при нивелировании. Для нивелирования III класса применяются нивелиры с увеличением зрительной трубы не менее 30х и ценой деления обыкновенного цилиндрического уровня не более 15" на 2 мм, а контактного - около 30". Из нивелиров рекомендуется НВ - 1 и НГ, а также могут быть применены нивелиры НПГ и НА - 1.
Для производства нивелирования можно пользоваться рейками трех типов: 1) трехметровыми двусторонними с шашечными сантиметровыми делениями на каждой стороне, красного цвета на одной стороне и черного - на другой; 2) трехметровыми двусторонними с черными сантиметровыми делениями на одной и с красными делениями, равными 11/10 см, на другой стороне; 3) трехметровыми односторонними или двусторонними штриховыми с полусантиметровыми делениями. Рейки первого типа оцифрованы в дециметрах и на черной стороне нуль совпадает с пяткой, а на красной стороне с пяткой совпадает отсчет, превышающий 40 дециметров; на одной рейке он равен 4687, а на другой комплектной 4787, отличающийся на 100 мм. Случайные ошибки дециметровых делений не должны быть больше 0,5 мм.
На черной стороне реек второго типа пятками соответствует нуль дециметровой оцифровки; на красной стороне четной рейки с пяткой совмещен нулевой отсчет, а другой нечетной - отсчет, равный 100.
Для привязок нивелирных ходов к стенным маркам пользуются подвесной реечкой, длина которой 1,2 м, с такими же делениями, что и на основной рейке[7,8,9].
Нивелирование IV класса являются по точности техническим, и для его производства применяют нивелиры с увеличением зрительной трубы не менее 25х и ценой деления цилиндрического уровня не более 25". Из нивелиров отечественных заводов рекомендуется глухие нивелиры НГ и НВ - 1 и нивелир технический с перекладной тубой НТ, которым обычно пользуются как глухим.
Нивелирные рейки применяются шашечные такие же, что и для нивелирования III класса. Как исключение допускается применение односторонних реек трех - и четырехметровых, но при обязательном в этом случае условии нивелирования при двух горизонтах. Случайные ошибки в дециметровых делениях допускаются не более 1 мм.
Закладка и тип реперов. Грунтовые реперы могут быть разного типа. Тип репера выбирается в зависимости от особенности грунта и глубины промерзания почвы. Он состоит из металлической трубы (диаметром 60 мм), нижним концом заделанной в бетонный монолит. К верхнему концу приваривается марка с полушаровой головкой. Вместо трубки часто пользуется рельсом, верхняя часть которого срезается немного ниже головки рельса и головке придается полусферическая форма.
В районах глубокого промерзания репер закладывают на такую глубину, чтобы основание монолита его было на 1 м ниже глубины наибольшего промерзания.
В районах вечной мерзлоты трубку разделывают так, чтобы нижний конец ее находился на 2 м ниже наибольшей глубины оттаивания грунта.
На заложенные нивелирные знаки составляют описание о них расположений и кроки с указанием на них ориентиров, по которым можно найти знак, оформляют акты и соответствующие документы для их хранения.
Нивелирные работы по закрепленным трассам можно производить не ранее чем спустя сутки после закладки стенных марок и реперов и не ранее десяти дней после засыпки котлованов с заложенными в них фундаментальными и грунтовыми реперами.
Топографо-геодезические работы, выполненные геолого-маркшейдерским отделом имели своей задачей, обеспечить детальные геологоразведочные работы координацией горно-геологических выработок, надежной геодезической и топографической основами, необходимыми для подсчета запасов полезного ископаемого.
Для выполнения топографической съемки масштаба 1:1000 на участке были вычислены координаты пунктов триангуляции I и II разрядов и пунктов съемочного обоснования – упрощенным способом и ввиду незначительных абсолютных ошибок в координатах триангуляции I и II разряды, она не переуравнивалась.
Топографическая съемка масштаба 1:1000 выполнена с сечением рельефа горизонталями через 0.5 м. Разграфка планов прямоугольная - 50Ч50 см. Система координат – местная. Высоты даны в Балтийской системе высот. Планово-высотным обоснованием топографической съемки масштаба 1:1000, являются пункты микротриангуляции.
Пункты съемочного обоснования закреплены на долговременную
сохранность металлическими штырями длиной 0.6 м, в бетонном монолите. Наружное оформление пункта – круглая окопка (обкладка) – диаметром 2 м. Высоты пунктов микротриангуляции определены из ходов технического нивелирования. Невязки в ходах в пределах допуска, максимальная невязка 0.087 м, при допуске 0.112 м.
Наибольшая угловая невязка в треугольниках составляет 46″, средняя квадратическаяошибка измеренного угла, вычисленная по невязкам в треугольниках составляет ±9″.
Предельная относительная погрешность в координатах съемочного обоснования 1/5000, абсолютная погрешность 0.2 м.
В результате визуального просмотра топопланов и набора контрольных пикетов установлено, что рельеф изображен правильно и достаточно наглядно, пропусков в ситуации нет.
Маркшейдерская служба шахты
Маркшейдерская служба шахты обеспечивает:
– построение и развитие маркшейдерских опорных и съемочных сетей, производство съемок горных выработок и земной поверхности, составление и пополнение маркшейдерской документации, перенос в натуру геометрических элементов проектов горных выработок, технических сооружений, границ безопасного ведения горных работ и различного рода целиков;
– организацию и проведение наблюдений за сдвижением горных пород, проявлениями горного давления, деформациями зданий и сооружений;
– с участием геологической службы определение и учет объемов выполненных горных работ;
– представление в установленном порядке вышестоящей организации отчетности, обменной горной графической документации, необходимой для разработки технических проектов горных работ.
Подземные маркшейдерские опорные сети
Подземные маркшейдерские опорные сети являются главной геометрической основой для выполнения съемок горных выработок и решения горно-геометрических задач, обеспечивающих правильную и безопасную разработку месторождений полезных ископаемых.
Состоят опорные сети из полигонометрических ходов, прокладываемых, главным образом, по главным подготовительным выработкам. Строят опорные сети в виде секций с гироскопически ориентированными сторонами, которые размещают, как правило, через 20-30 углов.
Закрепляют пункты опорных, подземных маркшейдерских сетей в зависимости от способа их закладки и продолжительности существования постоянными или временными знаками.

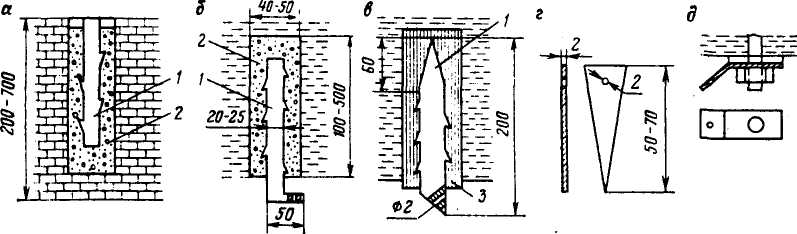

Рисунок №3 - Центры постоянных (а, б, в) и временных (г, д,) пунктов опорных подземных маркшейдерских сетей:
1- металлический штырь; 2 - бетон; 3 - деревянная пробка
Центры постоянных пунктов, закладываемых в подошве выработки, изготавливаются из металлического штыря диаметром 25-30 мм и длиной от 200 до 700 мм. Он бетонируется в породах почвы. В головке штыря отмечается центр пункта высверливанием отверстия, кернением или нанесением крестообразной насечки.
В постоянных пунктах, закладываемых в кровле выработки, центры фиксируются прорезью или отверстием. Металлический стержень бетонируют в почве кровли или забивают в деревянную пробку.
Маркшейдерские пункты постоянные или временные маркируются, для этого на стойках крепи или на стенках выработки помещается металлическая пластинка (марка), на которой выбит номер пункта.
Подземные маркшейдерские опорные сети по мере подвигания горных выработок пополняют, причем, пункты полигонометрических ходов не должны отставать от забоя выработки более, чем на 500 м, если исходные планы горных выработок составляют в масштабе 1:1:1000.
Измерения в полигонометрических ходах должны производиться со следующей точностью:
средние квадратические погрешности измерения горизонтальных углов 20", вертикальных - 30";
Для того, чтобы обеспечить приведенные точности прокладки подземных полигонометрических ходов, при измерениях должны соблюдаться следующие требования.
Измерения углов должны производиться теодолитами типа Т15; при этом центрирование для углов с горизонтальным проложением меньшей стороны от 5 до 10м выполняется оптическим или способом нитяных отвесов с двойным центрированием. При длине более 20м возможно использование способа однократного центрирования нитяным отвесом.
Длины сторон в полигонометрических ходах могут измеряться светодальномерами, обладающими соответствующей точностью, и рулетками, прокомпарированными с относительной погрешностью не более 1:15000.
При использовании рулеток измерения выполняют с натяжением, равным натяжению при компарировании, и контролируеым динамометром. Температура учитывается, если она отличается от температуры компарирования более, чем на 5 °С. Отклонения промежуточных отвесов от створа при длине интервалов 10м не должны превышать 10см.
Стороны полигонометрических ходов должны измеряться дважды: в прямом и обратном направлениях.
3.3 Нивелирование
При геометрическом нивелировании в горных выработках, где реперы закладываются как в кровле, так и в почве выработок, возможны следующие схемы выполнения работ.

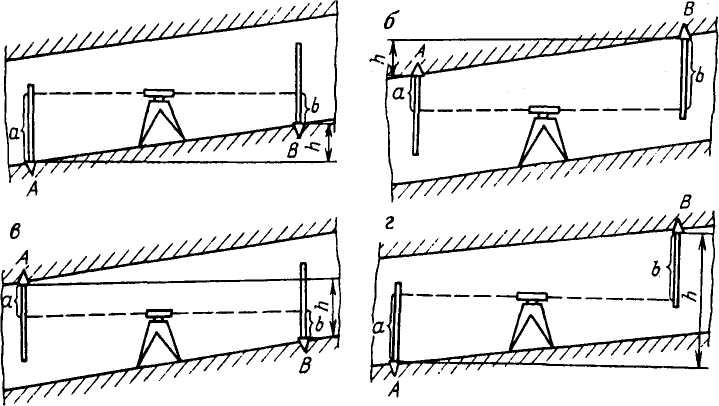

Рисунок 3.1. Схемы геометрического нивелирования в подземных горных
выработках.
1. Нивелирование выполняется по реперам, расположенным в почве выработки (рис. 2,а). Превышение пункта В над пунктом А определяется разностью отсчетов по рейкам, установленным на задней и передней точках:
h = а – b
где, h – превышение, а – отсчет по задней рейке, b – отсчет по передней рейке.
2. Нивелирование выполняется по реперам, закрепленным в кровле выработки (рис. 2,б). Превышение h равно разности отсчетов, сделанных по рейкам, подвешенным на передней и задней точках
|
