  3.5.5 Учет состояния и движения запасов.

  Учет движения запасов полезного ископаемого горного предприятия заключается в периодическом определении количества запасов, числящихся на его балансе.

  Учету подлежат все разведанные балансовые и забалансовые запасы по категориям А, В,С1 по всем основным и попутным компонентам. При определении запасов на конец отчетного периода исходными являются запасы, числившиеся на балансе предприятия на начало этого периода.

  Учет движения запасов слагается из первичного учета, сводного учета и отчетного баланса запасов.

  Первичный учет основан на данных о разведочных, горнокапитальных, подготовительных, нарезных и очистных выработках. Объектами первичного учета являются выемочные единицы, под которыми понимают блок, панель, лава, камера, магазин, уступ и т. д., отрабатываемые одной системой разработки.

  Первичный учет позволяет определить числовую характеристику состояния запасов на начало отчетного периода, установить изменения, имевшие место за отчетный период и сначала разработки. Кроме того, возможно составить характеристику по отдельным видам запасов, что позволяет контролировать ход выполнения плана подготовки запасов.

  Первичный учет позволяет выполнить сводный учет балансовых запасов, заключающийся в получении обобщенных данных о движении запасов и о состоянии их на начало и конец отчетного периода в целом по предприятию. Сводный учет состояния и движения запасов осуществляется ежеквартально по всем действующим, подготавливаемым и находящимся в доразведке выемочным единицам, и является основой для составления статистической отчетности.

  Сводный учет запасов предусматривает пересчет разведанных запасов на 1 апреля,1 июля, 1 октября и 1 января; осуществляется он в специальной книге учета, являющейся официальным документом предприятия, на основе которого составляется отчетный баланс запасов, представляемый по форме 5-гр на 1 января каждого года. На шахте  этот учет не делается.

3.5.6 Съемка склада полезного ископаемого.

  В зависимости от сложности отвалы ( штабели) полезного ископаемого делят на три категории.

  Отвалы I категории представляют собой фигуры, которые без большой ошибки можно уподобить правильным геометрическим фигурам - конусам, пирамидам, призмам и т. д. Отвалы II категории представляют собой налегающие друг на друга отвалы I категории.

  Отвалы III категории имеют весьма сложную и неправильную форму, большую высоту. Съемку отвалов I категории, а также отвалов II категории

высотой менее 5м производят рулеточным обмером. Длины измеряют тесьмяной рулеткой, высоты – нивелирной рейкой с использованием известных высот расположенных поблизости зданий и сооружений. Длины округляют до дециметров, высоты – до полудециметров.

  Объем отвалов вычисляют по формулам геометрии (как объем конусов, пирамид, призм и т. д.)

  Для определения объемов отвалов II категории высотой более 5м и отвалов III категории производят  профильную, тахеометрическую или мензульную съемку.

  Профильную съемку применяют на отвалах вытянутой формы. Перпендикулярно к направлению вытянутости отвала разбивают через 5-10м параллельные профильные линии и закрепляют их пунктами съемочной сети.

  Съемка состоит в измерении металлической рулеткой  горизонтальных расстояний и определении техническим нивелированием высот пикетных точек, предварительно закрепленных в характерных местах поверхности отвала.

  По каждой профильной линии строят вертикальное сечение отвала. Площади сечений определяют планиметром. Объем, заключенный между сечениями №1 и №2,

  V1-2 =  S1+S2  l1-2,

  2

где l1-2 – расстояние между сечениями (профильными линиями).

Объем, заключенный между крайней профильной линией и контуром, определяют, принимая в расчет половину сечения и расстояние от линии до контура.

  Тахеометрическую  и мензульную съемку  применяют на отвалах сложной формы большой площади. Ее проводят  с пунктов съемочной сети, закрепленных вокруг отвала. Рейку ставят в наиболее характерных местах поверхности отвала не реже чем через 6м. По результатам съемки составляют план отвала в масштабе 1:1000-1:200 с высотой сечения от 1,0 до 0,25м.

  Объем отвала находят способом горизонтальных сечений. Планиметром определяют площади, заключенные внутри одноименных горизонталей. Объем, заключенный между плоскостями соседних горизонталей, вычисляют по  вышеприведенной формуле. При этом под S1 и  S2 понимают площади, находящиеся внутри соседних горизонталей, под l - высоту сечения.

  Погрешность определения объема отвала независимо от способа не должна быть более 5%. Расхождение между результатами двух независимых определений не должно быть более 8%; за окончательный результат принимают среднее арифметическое и записывают числом с тремя значащими цифрами.

3.6. Ориентирование через один вертикальный ствол с определением дирекционного угла гироскопическим методом

На время выполнения ориентирно-соединительной съемки останавливается всякое движение подземных сосудов в стволе, что нарушает нормальный производственный процесс шахты.

Все работы по ориентирно-соединительной съемке разделяют на два вида:

- подготовительные, которые могут и должны быть выполнены до остановки подъема;

- основные, которые могут быть выполнены после остановки подъема.

Ориентирно-соединительная съемка через один вертикальный ствол включает: проектирование точки с поверхности в шахту; примыкание к этой точке на поверхности и к ее проекциям на горизонте горных работ; вычисления.

Следует заметить, что при ориентирно-соединительной съемке через один ствол проектирование и примыкание выполняются особенно тщательно с использованием специальных приемов. Поэтому их подробное рассмотрение проведено ниже именно на примере съемки через один ствол.

Наличие маркшейдерского гирокомпаса позволяет осуществлять ориентирно-соединительную съемку через один ствол значительно более производительным и точным методом. Главная особенность этого метода состоит в том, что задачи центрирования и ориентирования подземной опорной сети решаются раздельно. При этом передача координат осуществляется с помощью отвеса, а определения дирекционного угла - путем гироскопического ориентирования, т. е. независимо от решения задачи проектирования.

Работы по съемки выполняются в три этапа:

1 проектирование точки с поверхности в шахту;

2 примыкание на поверхности и в шахте;

3 гироскопическое ориентирование первой стороны подземной опорной сети.

Центрирование подземной маркшейдерской опорной сети производится путем передачи пространственных координат в координаты точек всей сети в виде постоянной величины.

Центрирование осуществляется примыканием к отвесу, опущенному с поверхности на ориентируемый горизонт, независимо дважды. Расхождение между двумя независимыми определениями планового положения пункта при центрировании не должно превышать ±5см.

3.6.1 Примыкание на поверхности и в шахте

Примыкание к отвесу на поверхности имеет целью определения его координат х0, y0. Оно осуществляется путем прокладки теодолитного хода 2 разряда от исходной стороны на поверхности к отвесу О.

Ориентирование шахты способом соединительных треугольников:

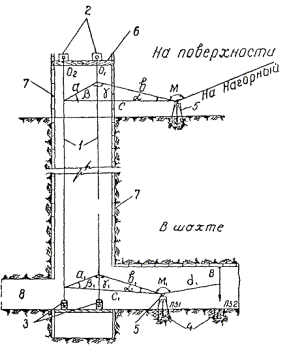

1 - отвесы с грузами; 2 - лебедки и центрировочные пластинки; 3 - баки с маслом; 4 - полигонометрические знаки; 5 - теодолиты; 6 - настил на брусьях для крепления пластинок и лебедок; 7 - ствол шахты и копер из тюбингов; 8 - околоствольный двор

Примыкание в шахте состоит в измерении теодолитом угла на точке I и в определении расстояния l0-1 от нее до отвеса. Примыкание позволяет по координатам отвеса найти координаты первой точки подземной опорной сети.

Для получения координат точки I сначала находят дирекционный угол стороны О-I по формуле:

  α0-I = αI-II - β I ± 1800,  (3.1)

а затем вычисляют координаты:

  х I = х0 + l0-Icos α0-I;  (3.2)

  y I = y0 + l0-Isin α0-I.  (3.3)

3.7.Капитальные маркшейдерские работы

3.7.1 Ориентирование подземных съемок через два вертикальных ствола. Магнитное ориентирование.

  Ориентирование через два вертикальных ствола.

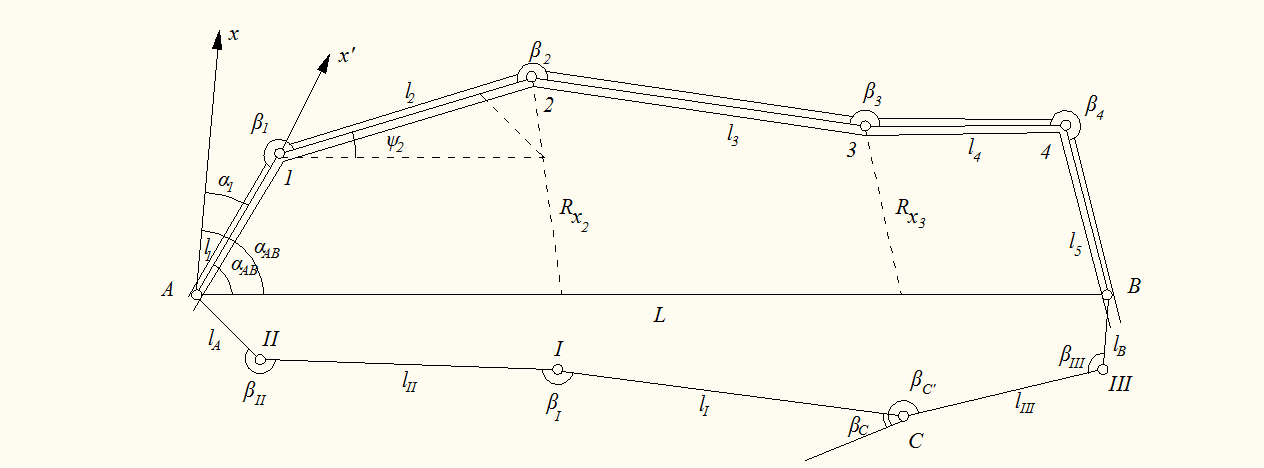

  Ориентирование через два вертикальных ствола может быть выполнено, если между стволами на ориентируемом горизонте имеются горные выработки. Ориентирование через два ствола, как и через один, состоит в определении координат точек и дирекционных углов сторон подземной съемки в системе координат, принятой на поверхности. Геометрическую связь между съемками поверхности и горных выработок устанавливают при помощи отвесов. При ориентировании через два ствола (рис.), в стволах закрепляется отвесы А и В (в каждом стволе под одному отвесу). На поверхности от пунктов опорной сети к отвесам прокладывают ходы С-I-II-A, C-III-B. В шахту между отвесами прокладывают соединительный ход A-1-2-3-…-B.

Рис.  Схема ориентирования подземной съемки через два вертикальных ствола

  Решение задачи проектирование осуществляется с помощью отвесов. Спуск и закрепление отвесов, поверку их положения в стволах выполняют с соблюдением правил безопасности, рассмотренных при изложении способа ориентирования через один ствол. Точность решения задачи проектирования (центрирование подземной съемки), как указывалась выше, зависит от расстояние между отвесами. С увеличением расстояния влияние погрешности проектирования уменьшается. В данном случае расстояние между отвесами десятков и сотен метров, поэтому погрешность проектирования, определяемая по формуле, сравнительно мала. Например, при расстоянии 100 м и линейной погрешности проектирования 3-5 мм, погрешность проектирования составляет 6-10”. Это обстоятельство позволяет при решении задачи проектирования ограничиться проектированием с неподвижным отвесом и лишь при расстояниях между отвесами менее 50 м прибегать к проектированию с колеблющимся отвесом с применением шкал. В этом заключается важное преимущество ориентирования через два ствола.
