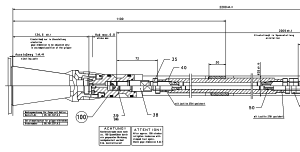

Горизонтально-расточный станок WRD 13 (Q) (стр. 8 )

       ОСНОВНОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ

       Стойка особых принадлежностей SZP состоит из стойки, сваренной из стальных профилей.

Установочные места имеют арретирующие цапфы, обеспечивающие точное положение установленных особых принадлежностей. Исполнение стойки специальных принадлежностей:

Оснастка стойки автоматически открывающимся кожухом, защищающим  специальные принадлежности от выбросов стружки и охлаждающей жидкости. (см. рис. 1). Оснастка стойки автоматически открывающимся кожухом в виде рулонной шторы (см. рис. 2*).

*  нельзя использовать при применении головки HOI/HOIT 50 или HV/V

       Заказчик имеет возможность договориться с производителем о другом исполнении, например, с большим количеством мест установки, или стойку в мобильном исполнении:

-                стационарное с жестким креплением к бетону или к плитному настилу данный магазин

       инструментов жестко закреплен и не может быть переустановлен в иное место.

       -                передвижной с креплением к крепящей плиты UD 4. при необходимости стойку вместе

               с принадлежностями  можно переместить с помощью крана. стойка оснащена механизмом для его легкой и точной установки на рабочее место. Число установочных мест магазина максимально 3, включая установочное место для кроющего щита торца ползуна.

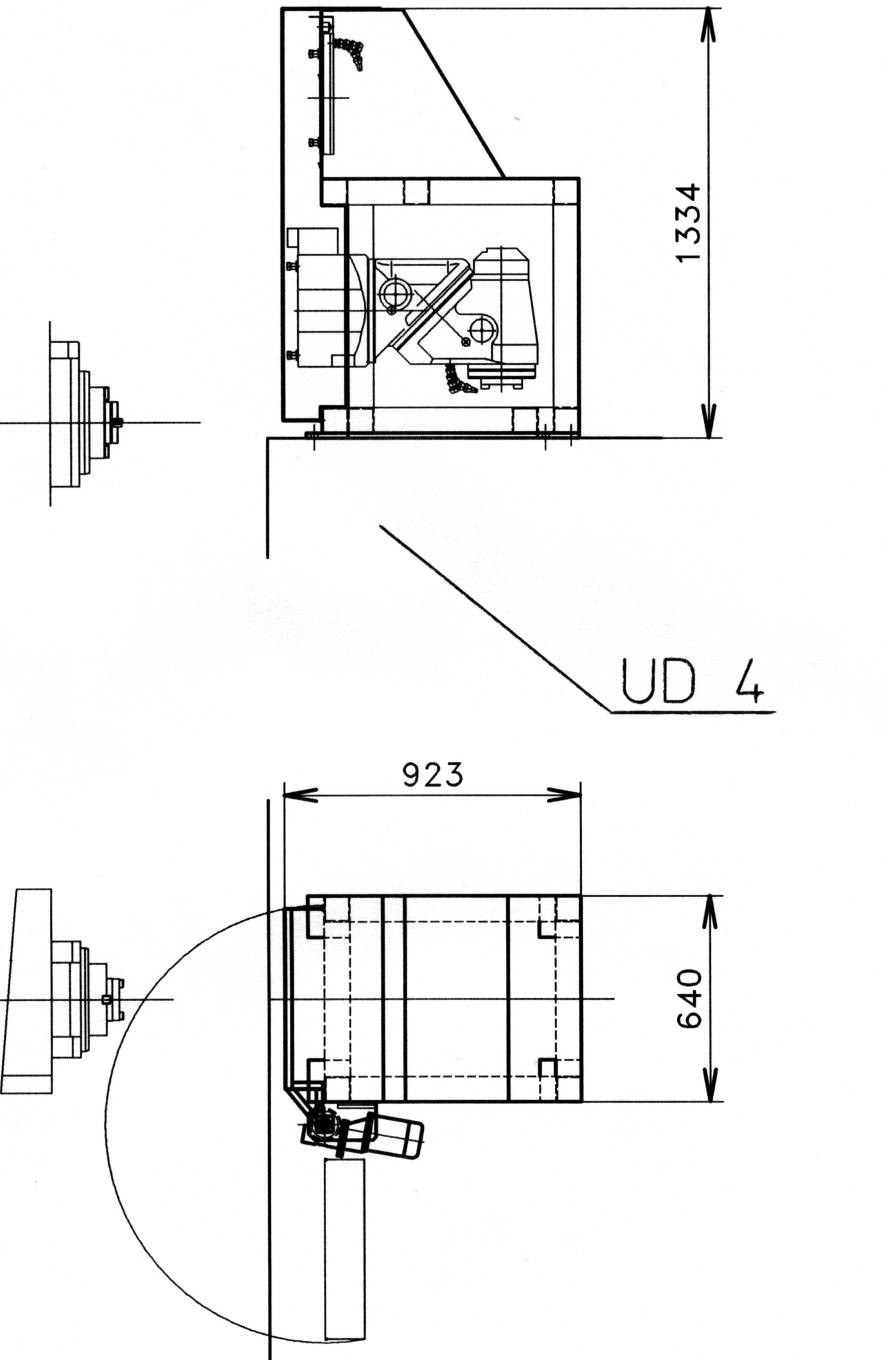

       ПРИМЕР РАЗМЕЩЕНИЯ РАБОЧЕГО МЕСТА

       схема изображает пример размещения рабочего места с одним установочным местом для головки HUI 50 и местом для откладывания кроющего щита торца ползуна.

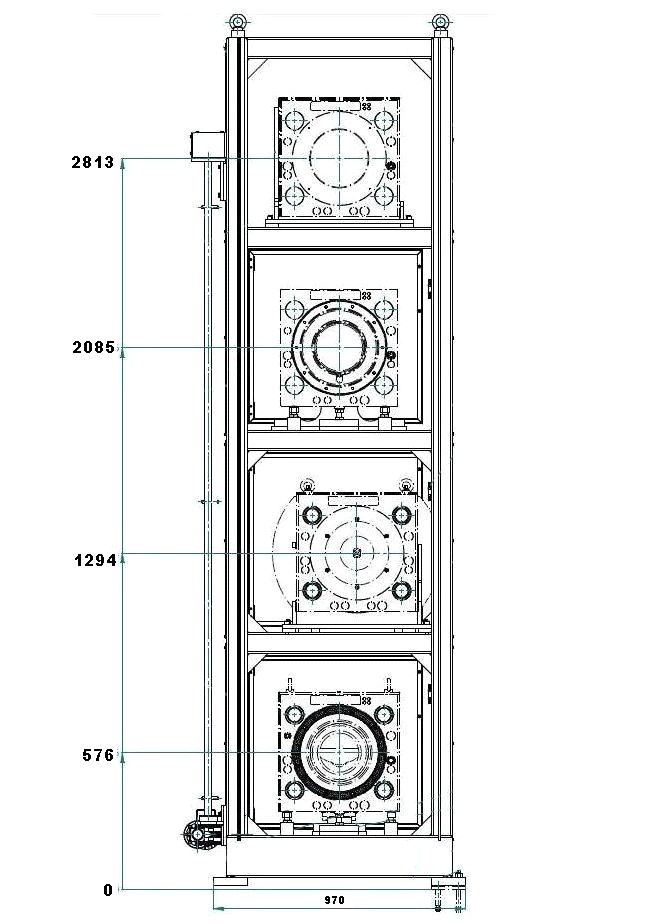

       Схема изображает пример организации рабочего места с большим количеством шкафов

1.4        Варианты исполнения стойки для специального вспомогательного оборудования

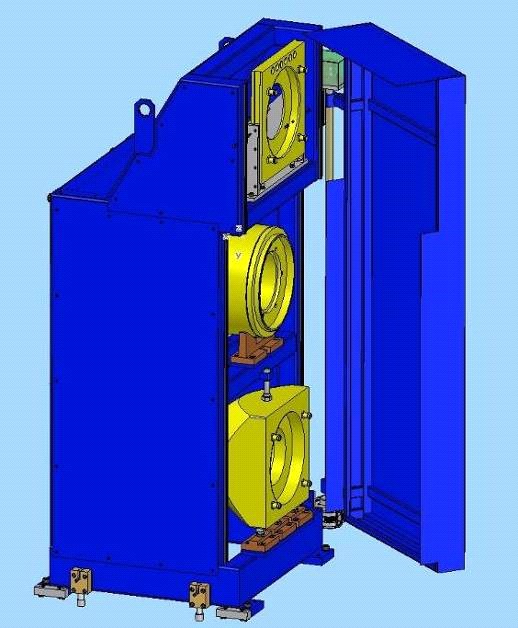

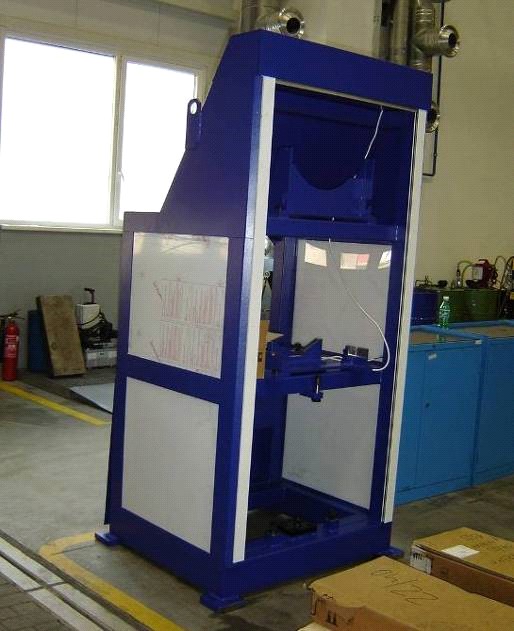

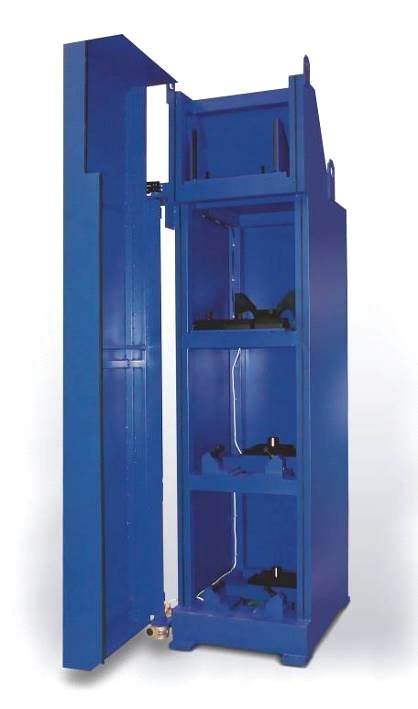

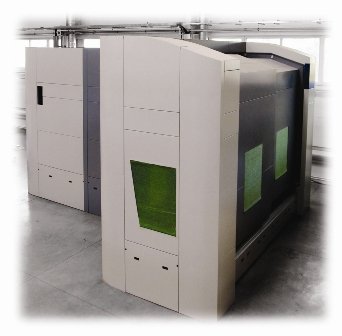

       рис. 1

       Вариант стойки специальных принадлежностей с откидным открыванием дверей

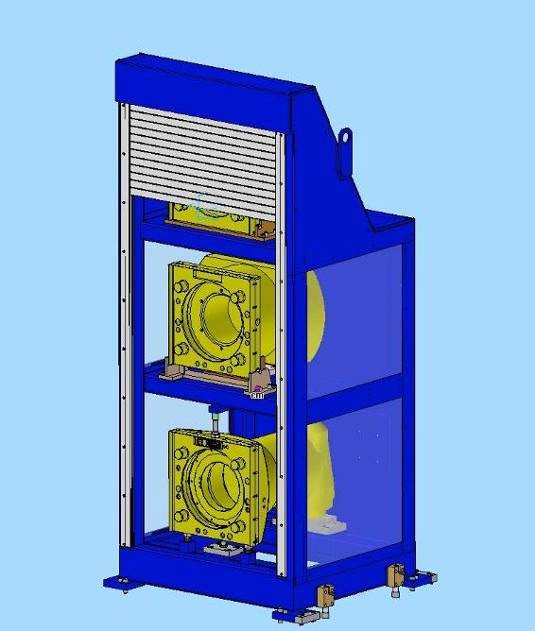

       рис. 2

       Вариант стойки специальных принадлежностей с рулонным открыванием.



7.4         Другое исполнение станка

По предварительному соглашению с изготовителем станок может быть оснащен дополнительными приборами и/или технологическим оборудованием.

8.        Список основных частей, приобретенных

8.1.        Компоненты Станки WRD 13 (Q)

Nбzev Name 名称 Название	Vэrobce Manufacturer 生产厂家 Производитель	Zemм Country 国家 Страна	Logo 商标 Лого	Foto Photo 照片 Фотo
Litina Cast iron Чугун	SLЙVБRNA KUШIM METALURGIE Rumburk	Иeskб republika Czech Чехия

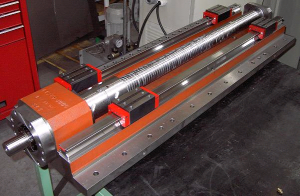

Kuliиkovй љrouby Ball screw 滚珠丝杠 Шамриковый винт	KSK Kuшim	Иeskб republika Czech 捷克 Чехия
Lineбrnн vedenн Linear guiding Линейные направляющие	THK	Japonsko Japan Япония
Motory Motors Двигатель	SIEMENS	Nмmecko Germany 德国 Германия
Pohony Drives Приводы	SIEMENS	Nмmecko Germany 德国 Германия

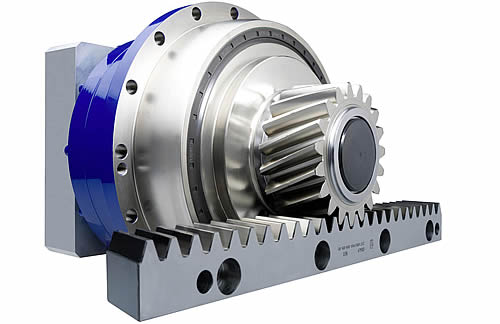

Pшevodovky Gearboxes 变速箱 коробка передач	WITTENSTEINALPHA	Nмmecko Germany 德国 Германия
Ozubenй hшebeny Tooth racks зубчатая рейка	WITTENSTEIN BASTIAN	Nмmecko Germany 德国 Германия

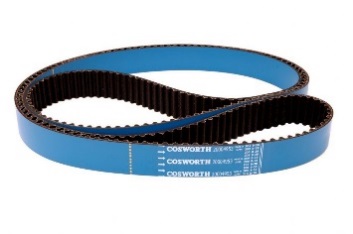

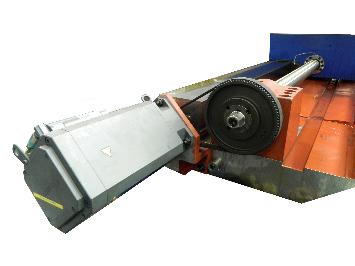

Ozubenй шemeny Tooth belts зубчатый ремень	GATES PT	Anglie England 英国 Англия

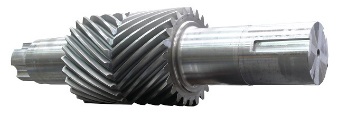

Ozubenб kola Tooth wheels Зубчатые колёса	WIKOV MGI	Иeskб republika Czech 捷克 Чехия
Loћiska a matice Bearings and nuts Подшипники и гайки	SKF	Љvйdsko Sweden 瑞典 Швеция
Loћiska a matice Bearings and nuts Подшипники и гайки	INA	Nмmecko Germany 德国 Германия

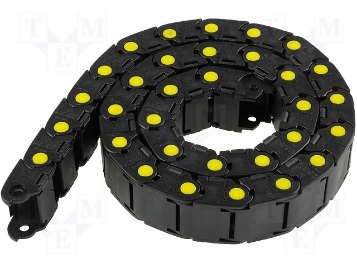

Energetickй шetмzy Energetic chains энергетическая цепь	BREVETTI STENDALTO	Itбlie Italy 意大利 Италия
Kabely Cabels кабели	LAPP Group	Nмmecko Germany 德国 Германия

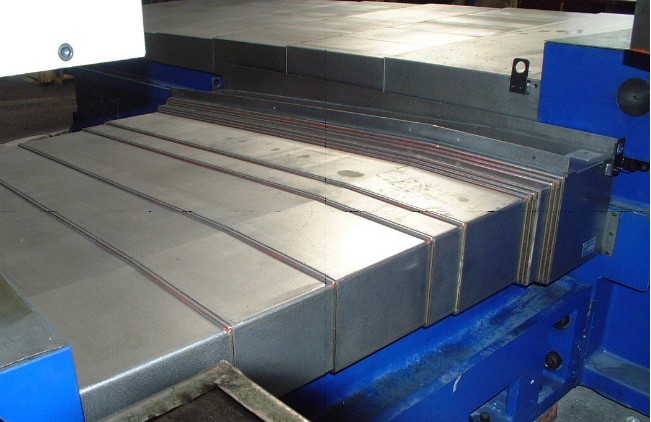

Teleskopickй kryty Telescopic covers Телескопические покрытия	HESTEGO	Иeskб republika Czech 捷克 Чехия
Krytovбnн Covers Капотирование	HESTEGO	Иeskб republika Czech 捷克 Чехия
Dopravnнk tшнsek Conveyer of chips 排屑器 Конвейер стужки	ASTOS Machinery	Иeskб republika Czech 捷克 Чехия
Filtraиnн stanice Filtration unit фильтровальная станция	ASTOS Machinery	Иeskб republika Czech 捷克 Чехия

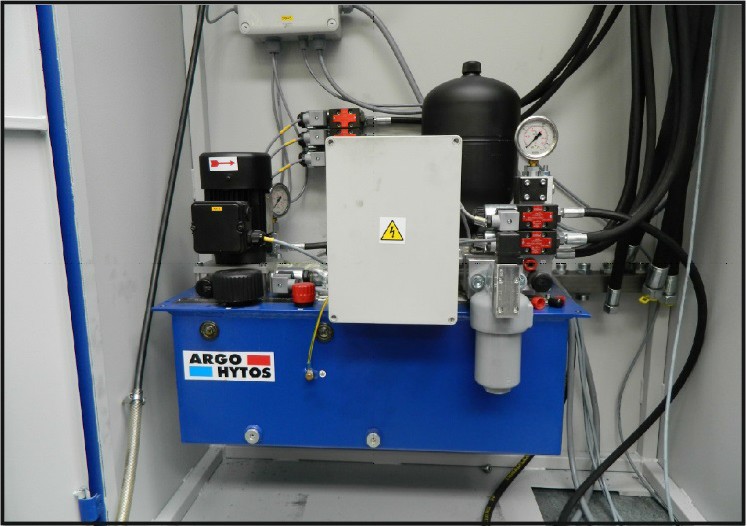

Hydraulickэ agregбt Hydraulic aggregate 液压单元 Гидравлический агрегамт	ARGO-HYTOS	Иeskб republika Czech 捷克 Чехия
Шнdicн systйm Sinumerik 840D-SL Control system  Sinumerik 840D-SL 控制系统 CNC система Sinumerik 840D-SL	SIEMENS	Nмmecko Germany 德国 Германия
Шнdicн systйm HEIDENHAIN iTNC 530 HSCI Control system HEIDENHAIN iTNC 530 HSCI CNC система HEIDENHAIN iTNC 530 HSCI	HEIDENHAIN	Nмmecko Germany 德国 Германия
Chladnice Refrigerator 冷却箱 Холодильник	TEXA Pavarini	Itбlie Italy 意大利 Италия
Tмsnмnн Wiping ring 密封圈 Прокладка	Dichtomatik	Nмmecko Germany 德国 Германия
Upнnбnн nбstrojщ The clamper 夹紧工具 Оправки	OTT Jakob	Nмmecko Germany 德国 Германия
Mazбnн Lubrication aggregate 润滑 Смазка	Tribotec	Иeskб republika Czech 捷克 Чехия
Elektrokomponenty Electro-components 保护，接触器 Электрические компоненты	Telemecanique	Francie France 法国 Франция
