ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ ИЗДЕЛИЯ

Горизонтально-расточный станок

WRD 13 (Q)

ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ ИЗДЕЛИЯ

Горизонтально-расточный станок

WRD 13 (Q)

ПРЕЗЕНТАЦИЯ КОМПАНИИ

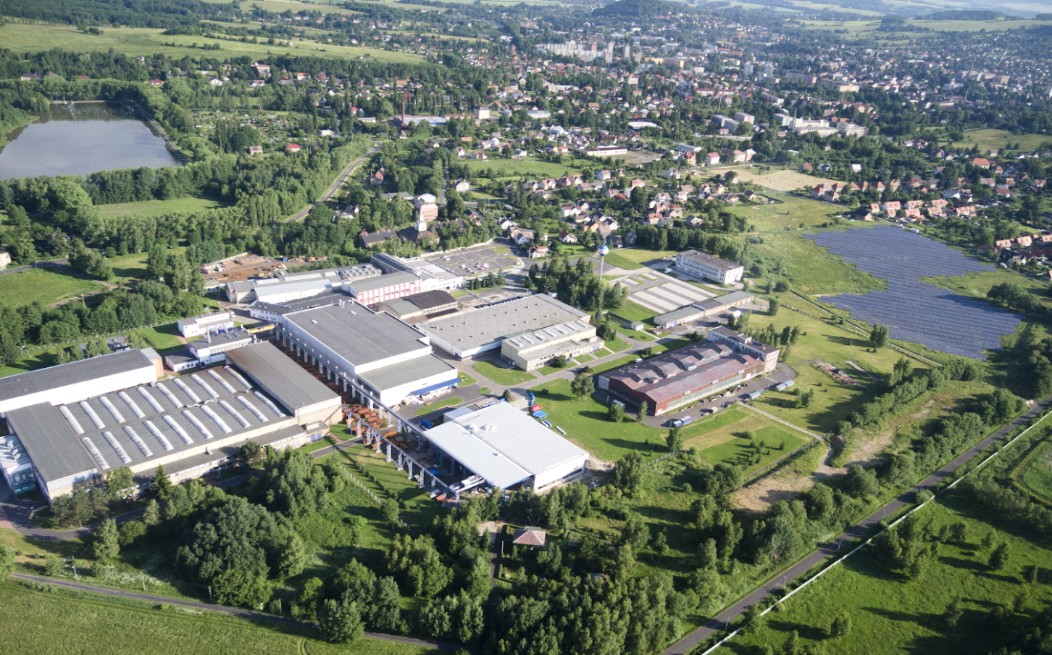

АО «ТОС ВАРНСДОРФ» с местонахождением в г. Варнсдорф (Чешская Республика) на протяжении многих лет занимается производством обрабатывающих станков. Компания была основана в 1903 году под названием «Strojнrny Arno Plauert», и сегодня является крупным машиностроительным предприятием, изделия которого известны во всем мире. Ведущий мировой машиностроительный завод, занимающийся разработкой, производством, продажей и сервисным обслуживанием обрабатывающих станков. Кроме того, компания предлагает множество дополнительных услуг и сопутствующих товаров. Компания располагает собственной командой конструкторов, которые работают над постоянным усовершенствованием станков, а также сильной производственной базой, благодаря которой компания сама же и производит станки.

СОДЕРЖАНИЕ:

1.        ХАРАКТЕРИСТИКА ИЗДЕЛИЯ        5

1.1        Горизонтально-расточные станки        5

1.2        Основная концепция станка        5

2.        КОНСТРУКЦИОННОЕ ИСПОЛНЕНИЕ УЗЛОВ СТАНКА        6

2.1        Рама станка        6

2.1.1        Параметры - Колонна        6

2.1.2        Параметры – Добавочний поворотний стол        6

2.2        Шпиндельная бабка        6

2.2.1        Параметры – Шпиндельные бабка        7

2.3        Направление переставных групп        7

2.4        Приводы сдвига и закрепления        8

2.4.1        Параметры - Подачи        8

2.5        Смазка станка        8

2.6        Управление станком        8

2.7        Системы управления        9

2.8        Измерения        9

2.9        Площадки для обслуживающего персонала        9

2.10        Автоматическая смена инструменто        9

2.10.1        Параметры - Автоматическая смена инструментов        10

2.11        Энергетические источники и агрегаты        10

2.12        Дальнейшие параметры        10

3.        ТОЧНОСТЬ И ИСПЫТАНИЯ СТАНКА        11

3.1        Геометрическая точность станка        11

3.2        Точность позиционирования групп станка        11

3.3        Рабочая точность станка        11

3.4        Остальные испытания при выходном контроле:        11

4.        БЕЗОПАСНОСТЬ И ЭКСПЛУАТАЦИЯ СТАНКА        12

5.        ПОСТАВКА И ПРИЕМ, ЭКСПЛУАТАЦИЯ СТАНКА        13

6.        УПАКОВКА, ТРАНСПОРТИРОВКА, СКЛАДИРОВАНИЕ        13

7.        ПРИНАДЛЕЖНОСТИ        14

7.1        Нормальные принадлежности        14

7.2        Специальные принадлежности        15

7.2.1        PVK 13-340 - Направляющая опора веретена        15

7.2.2        LD650 - Планшайба        15

7.2.3        HPR 50 - Вертикальная фрезерная головка        16

7.2.4        HUR 50 - Головка фрезерная универсальная ручная        17

7.2.5        HUI 50 - Универсальная фрезерная головка        18

7.2.6        HUF 50 - Головка фрезерная универсальная        19

7.2.7        HOIL 50 - Двухосевая фрезерная головка ортогональная        20

7.2.8        HOF 50 - Двухосевая фрезерная головка ортогональная        21

7.2.9        FX 300-04 - Ускорительная головка        22

7.2.10        CHZ 13 - Оборудование для  охлаждения инструментов        23

7.2.11        CHOV 13 - Оборудование для  охлаждения инструментов        23

7.2.12        Транспортировочная лента        24

7.2.13        Зажимный кубик        24

7.2.14        Зажимные угольники        25

7.2.15        UDT – Зажимня доскa UDT        27

7.2.16        Поворотные столы        28

7.2.17        Дальнейшие наконечники для зажима инструмента        29

7.2.18        Компрессорный охладитель масла для цепи смазки шпиндельной головки        29

7.2.19        Комплект запасных частей для 3-летней эксплуатации станка        29

7.3        Стойка особых принадлежностей (PICK-UP)        31

7.4        Другое исполнение станка        35

8.        Список основных частей, приобретенных        35

8.1.        Компоненты Станки WRD 13 (Q)        35



1.        ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

1.1        Горизонтально-расточные станки

       Горизонтальный расточной и фрезерный станок с выдвижным ползуном и рабочим шпинделем, WRD 13 (Q) выходит из поколения ЧПУ горизонтальных фрезерных и расточных станков WHQ 13 ЧПУ производства TOS VARNSDORF a. s.

1.2        Основная концепция станка

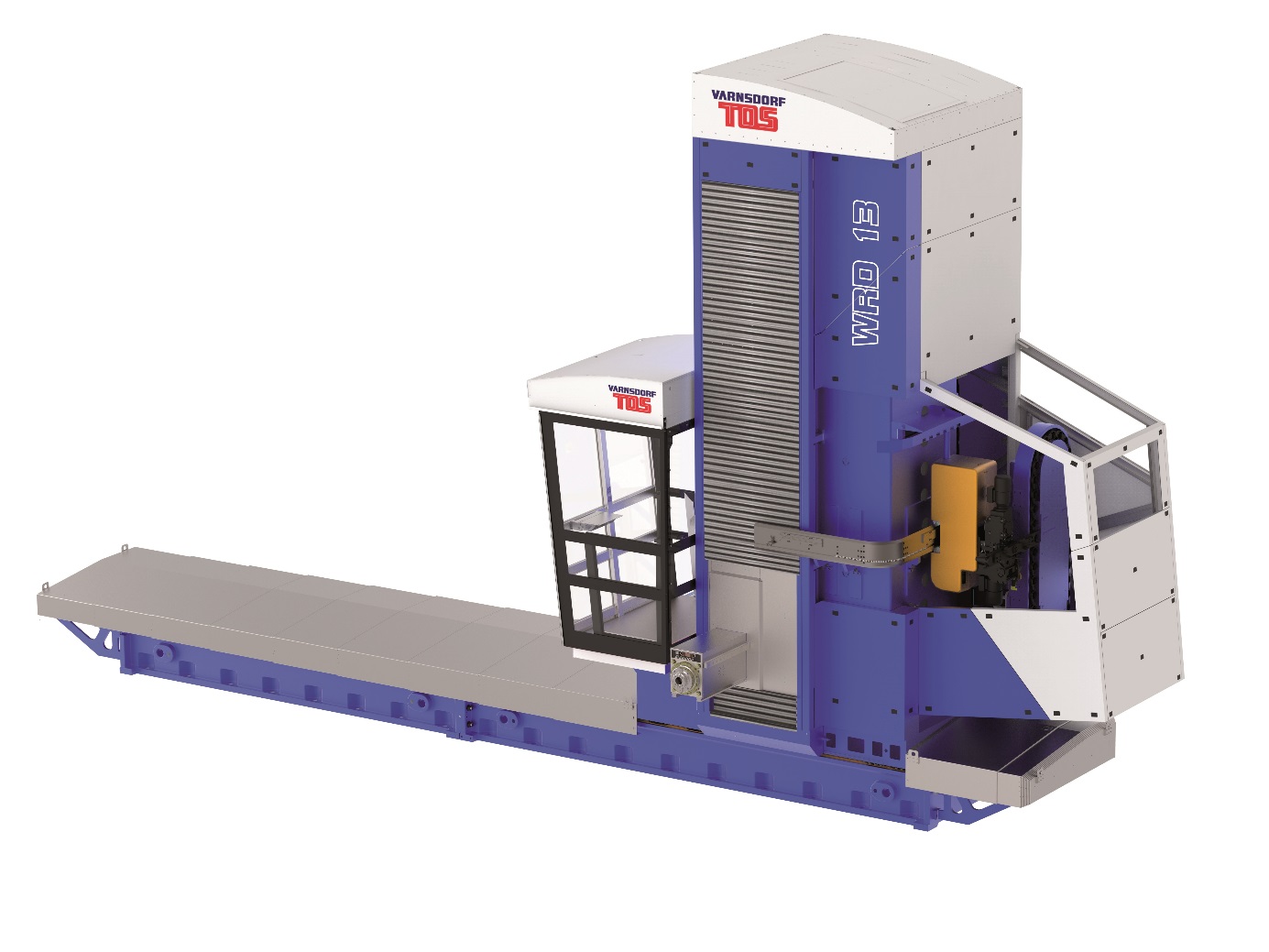

       Горизонтально расточной станок WRD 13 (Q) является фрезерным и расточным станком с выдвижным ползуном и выдвижным рабочим шпинделем. Станок предлагается с диаметром шпинделя 130 мм.

       -        WRD 130/150 - основное исполнение

       -        WRD 130/150 Q - исполнение станка с автоматической заменой струмента

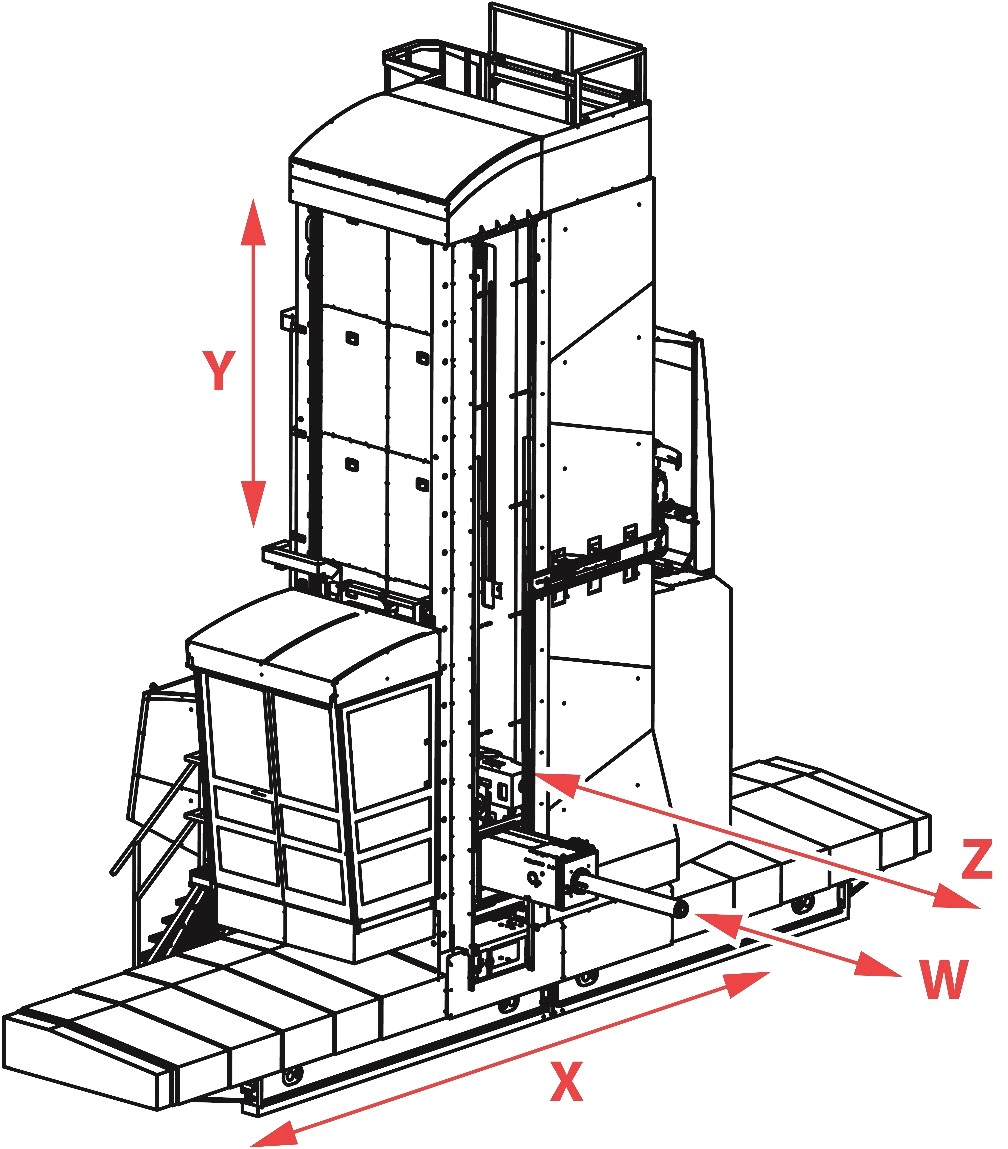

Станки имеют полностью управляемые четыре координаты (Х - поперечное перемещение стойки, Y - вертикальное перемещение шпиндельной бабки,  Z - продольное перемещение ползуна,  W - продольное перемещение шпинделя).

Для управления станка можно выбрать систему управления HEIDENHAIN iTNC 530 HSCI,  Sinumerik 840D-SL или FANUC 30i/31i.



2.        КОНСТРУКЦИОННОЕ ИСПОЛНЕНИЕ УЗЛОВ СТАНКА

2.1        Рама станка



Состоит из поперечной станины Х, по которой перемещаются сани стойки со стойкой. На стойке станка в вертикальном направлении (Y) перемещается шпиндельная бабка. Все детали раммы являются жесткими и изготовлены из серого литого чугуна.

2.1.1        Параметры - Колонна

вертикальная перестановка шпиндельной головки Y	мм	2 000, 2 500, 3 000
Поперечная перестановка станины X	мм	3 000 - 20 000 по 1000

2.1.2        Параметры – Добавочний поворотний стол

S16 – добавочний поворотний стол
макс. вес обрабатываемой детали	кг	16 000
размеры зажимной поверхности рабочего стола	мм	1 800 x 2 240
зажимные "T" пазы стола
- размер	мм	28H8
- шаг	мм	200
- количество	9
диаметр центрирующего отверстия зажимной поверхности поворот. стола	мм	100 H6
Продольная перестановка стола V	мм	1 400

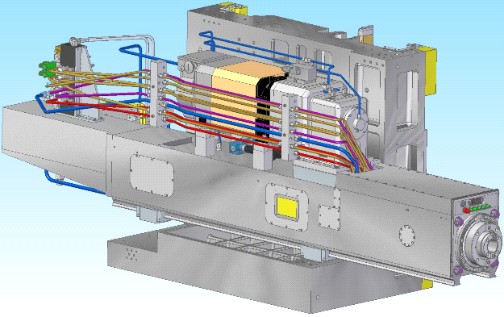

2.2        Шпиндельная бабка
