Строительство модульной котельной для теплоснабжения многоэтажных жилых домов в северо-западной части г. Шымкент (стр. 4 )

Электромонтажные работы выполнить в соответствии с ПУЭ РК и ПТБ.

Защитные меры безопасности. Для защиты от поражения электрическим током в случае повреждения изоляции применены следующие меры защиты при косвенном прикосновении: защитное заземление; автоматическое отключение питания; уравнивание потенциалов.

Основной контур заземляющего устройства располагается вокруг проектируемой 2КТПГ с использованием вертикальных и горизонтальных заземлителей и обязательным присоединением к нему нейтрали трансформатора. Сопротивление заземляющего устройства в любое время года должно быть не более 4 Ом. Все открытые проводящие части должны быть присоединены к глухозаземленной нейтрали источника питания.

На вводе в здание котельной, в соответствии с требованием гл. 1.7 ПУЭ, выполнено повторное заземление защитных проводников, а также выполнена основная система уравнивания потенциалов путем соединения следующих проводящих частей: нулевой защитный проводник питающей линии, заземляющий проводник, присоединенный к заземлителю здания, металлические трубы коммуникаций, входящие в здание (горячего и холодного водоснабжения, отопления и канализации), металлические части централизованной системы вентиляции и кондиционирования, металлические части строительных конструкций здания.

Все указанные части должны быть присоединены к главной заземляющей шине (внутри вводного устройства).

Также выполнена дополнительная система уравнивания потенциалов, соединяющая между собой все одновременно доступные прикосновению открытые проводящие части стационарных электроприемников, сторонние проводящие части и нулевые защитные проводники всего оборудования, включая защитные проводники штепсельных розеток.

Проектом также выполнено заземление топливных резервуаров с использованием вертикальных и горизонтальных заземлителей.

Здание по устройству молниезащиты относится к III-му уровню по надежности защиты. В качестве токоотводов используется дымовые трубы, в качестве заземлителей наружный контур заземления. Все соединения токоотводов выполнять электросваркой.

Электромонтажные работы выполнить в соответствии с ПУЭ РК и ПТБ.

Теплоснабжение. Проектом предусмотрена модульная котельная полной заводской готовности мощностью 4,0 МВт с двумя котлами по 2,0 МВт. Котельная работает на газообразном топливе.

Противопожарные мероприятия предусмотрены в соответствии с требованиями СНиП РК 2.02-05-2009 «Пожарная безопасность заданий и сооружений» и технического регламента «Общие требования к пожарной безопасности». Степень огнестойкости здания – III.

Возле подземных резервуаров с дизтопливом и котельной предусмотрены противопожарный щит, емкость с песком 0,5м3 и пожарные гидранты.

Радиус обслуживания пожарного депо не превышает 3 км.

В качестве противопожарных мероприятий рассматривается запрет на сжигание мусора, сухой травы и листьев на прилегающей территории.

Антипросадочные мероприятия выполнены в соответствии с требованиями СНиП 2.02.01-93 «Основания зданий и сооружений». Проектирование оснований фундаментов выполнено согласно МСП 5.01-102-2002. Тип грунтовых условий по просадочности - I.

Антисейсмические мероприятия. Проектирование здании производилось с учетом требований СНиП РК 2.03-30-2006 «Строительство в сейсмических районах».

Сейсмичность площадки строительства с учетом II категории грунтов - 7 баллов. Расчетная сейсмичность здания - 7 баллов.

       Продолжительность строительства – 4 месяца.

Начало строительства – 2017 года

       По количеству валового выброса и видовому составу выбрасываемых в атмосферу загрязняющих веществ, объект относится к IV категории опасности.

Согласно санитарным правилам «Санитарно-эпидемиологические требования по установлению санитарно-защитной зоны производственных объектов» утвержденных Постановлением правительства № 000 от 01.01.2001 г. санитарно-защитная зона для котельной принята 50,0 метров, 5 класс.

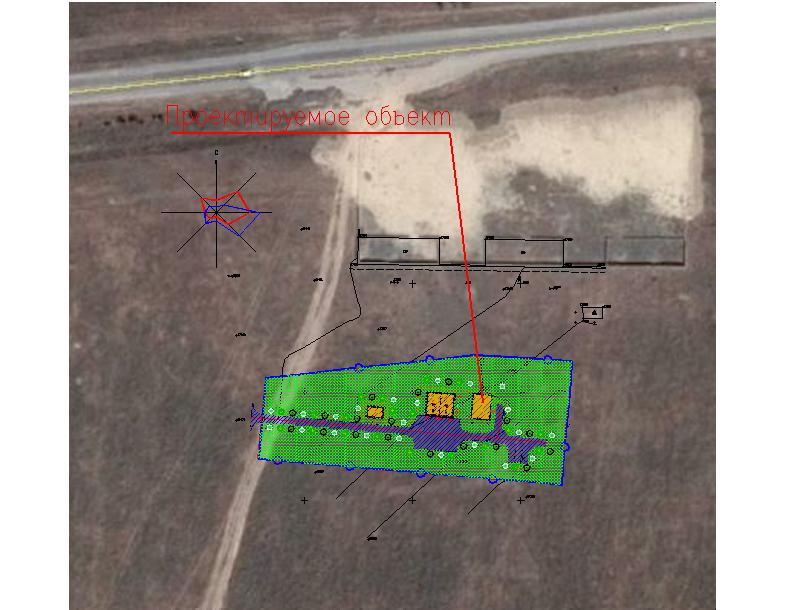

Ситуационная схема

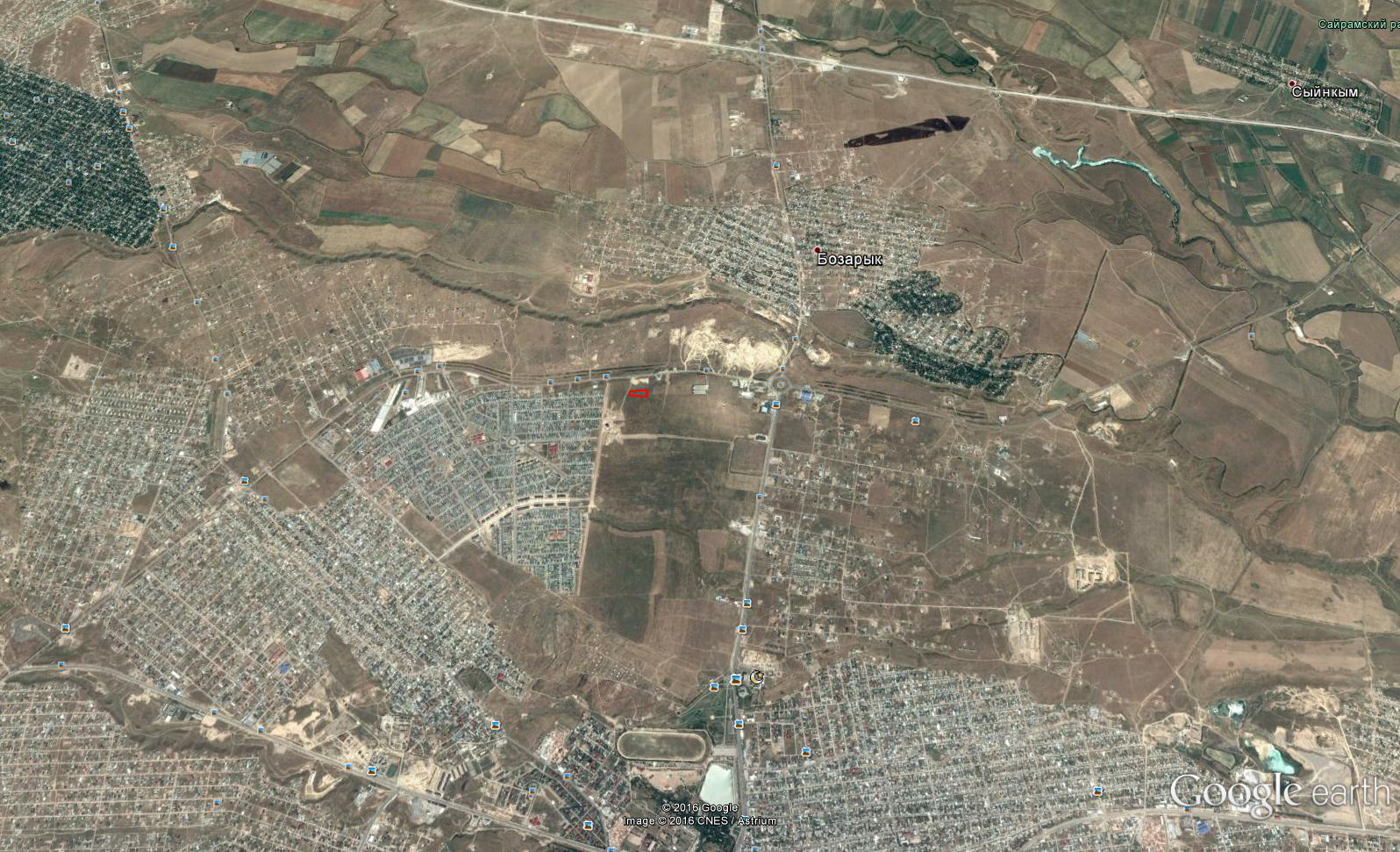

Район размещения

3.1. Данные о местоположении и площадки земель, изымаемых во временное и постоянное пользование.

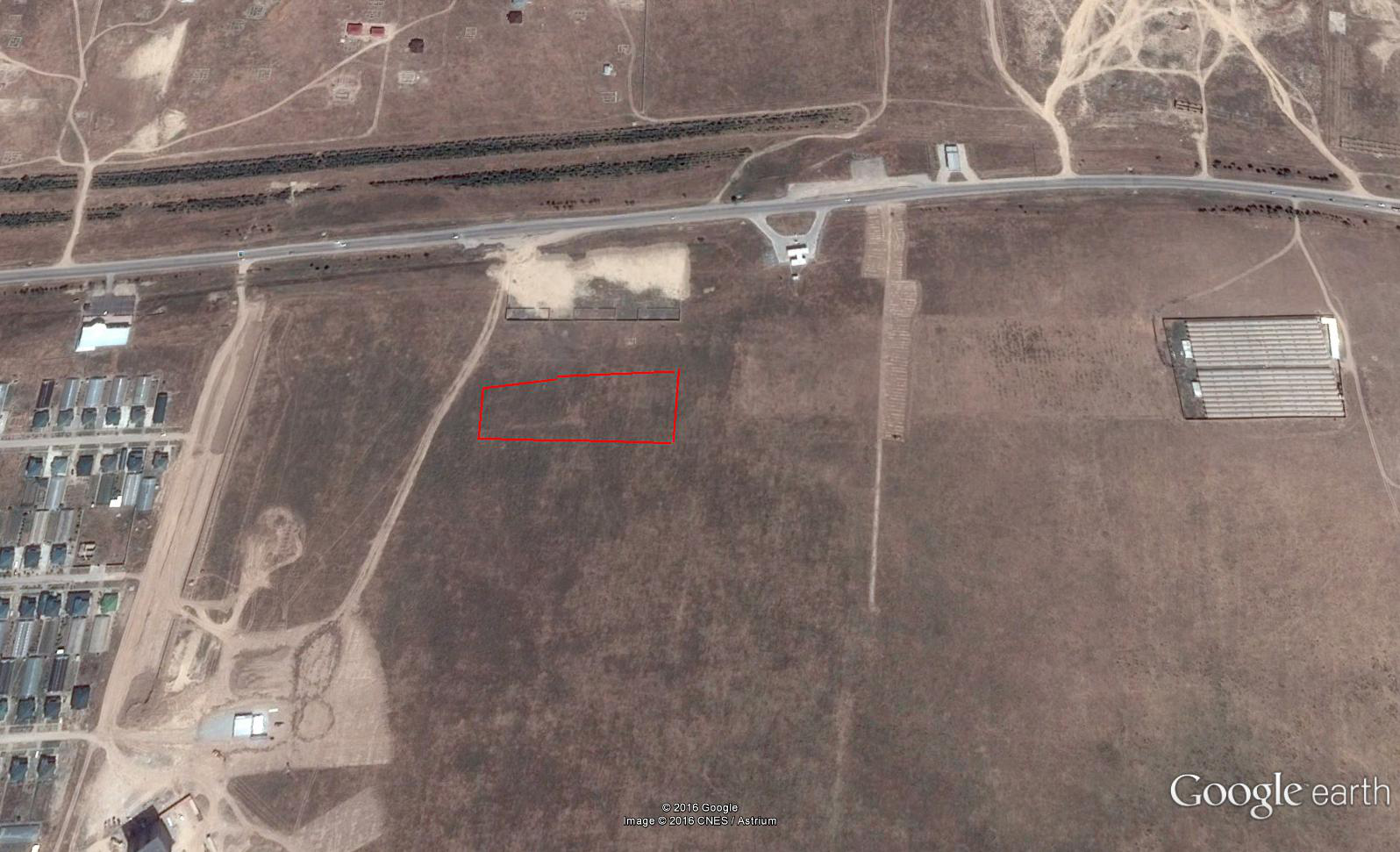

Площадка под строительство модульной котельной для теплоснабжения многоэтажных жилых домов расположена в Северо-Западной части г. Шымкент.

Координатные данные объекта: 42°24'44.55"С, 69°37'5.64"В.

Отведенный участок имеет сложную форму, площадью 0,7 га.

Сведения об окружающей природной среде, о социальных и экономико-градостроительных особенностях территории.
Земельно-региональные особенности территории, ее ландшафтная характеристика.

Площадка инженерно-геологических исследований расположена в северо-западной  части города Шымкента, ЮКО».

Инженерно-геологические условия площадки. Рельеф. В геоморфологическом отношении площадка  расположена в пределах древней долины рек Аксу и Сайрамсу. Поверхность земли площадки ровная, с общим уклоном на северо-запад. Высотные отметки  по всей площадке колеблются в пределах 475,70-476,30 м.

Литологическое строение. В геолого-литологическом отношении  территория инженерно-геологических исследований сложена аллювиально-пролювиальными грунтами, средне-верхнечетвертичного возраста, представленными на разведанную глубину до 8,0 м глинистыми (суглинком) и крупнообломочными (галечниковыми) грунтами (Приложение 6).

До глубины 6,1-6,8 м  вскрыты суглинки  светло-коричневые, макропористые, твердой консистенции, с глубины 5,0-5,5 м сильно запесоченые.

В основании разреза залегают галечниковые грунты с песчаным заполнителем до 30 %; обломочный материал представлен преимущественно осадочными породами, умеренно уплощён и удлинён, хорошо окатан, вскрытой мощностью 1,2-1,9 м.

С поверхности земли  повсеместно вскрыт почвенно-растительный слой из суглинка слабогумусированного, с корнями травянистой  растительности, мощностью 0,2 м.

Подземные воды, в пределах площадки инженерно-геологических исследований пройденными выработками до глубины 8,0 м не вскрыты.

Физико-механические свойства грунтов. По номенклатурному виду и просадочным свойствам грунтов в пределах площадки инженерно-геологических исследований выделено два инженерно-геологических элемента (ИГЭ):

- первый ИГЭ – суглинок макропористый, просадочный, мощностью 5,9-6,6 м.  Просадка грунта от собственного веса при замачивании составляет  2,3 см. Тип грунтовых условий площадки по просадочности – первый.

- второй ИГЭ – галечниковый грунт с песчаным заполнителем до 30 %, малой степени водонасыщения, вскрытой мощностью 1,2-1,9 м.

С поверхности земли  повсеместно вскрыт почвенно-растительный слой из суглинка слабогумусированного, с корнями травянистой  растительности, мощностью 0,2 м.

Грунт инженерно-геологических элементов характеризуются следующими значениями показателей физических, прочностных, деформационных и просадочных свойств:

а) показатели физических свойств грунтов:

Наименование показателей, ед. измерения	ИГЭ-1	ИГЭ-2
1	2	4
Плотность твердых частиц, г/см3	2,71	-
Плотность, г/см3	1,59	2,21
Плотность в сухом состоянии, г/см3	1,44	-
Влажность природная, %	8,5-12,1	-
Степень влажности	0,24-0,41	-
Пористость, %	46,7	-
Коэффициент пористости	0,88	-
Влажность на границе текучести, %	26,3	-
Влажность на границе раскатывания, %	19,1	-
Число пластичности	7,2	-
Показатель текучести	<0	-
Коэффициент фильтрации, м/сут	0,22	-

б) показатели прочностных и деформационных свойств грунтов:

№ ИГЭ	Наименование грунта	При водонасыщенном состоянии	Еус МПа	Еус МПа
гI/гII, кН/м3	цI/цII, град.	СI/CII,  кПа	Е, МПа
1	2	3	4	5	6	7	8
1	Суглинок просадочный	18,6 18,6	20 21	4 5	2,7	20,4	4,4
2	Галечниковый грунт	22,1 22,1	-	-	30,0	-

№ ИГЭ  - номер инженерно-геологического элемента, Е - модуль деформации при водонасыщенном состоянии; Еус - модуль деформации при установившейся влажности.

в) показатели просадочных свойств грунтов:

Относительная просадочность грунтов  при нормальном напряжении (у, кПа) и начальное просадочное давление (Рsl):

Нормальное напряжение, кПа	100	200	300
Относительная просадочность	0,012	0,038	0,059
Начальное просадочное давление, Рsl, кПа	90

Засоленность и агрессивность грунтов. Грунты площадки инженерно-геологических исследований по содержанию легко - и среднерастворимых солей незасолены. Величина сухого остатка составляет от 0,48 до 0,76 %. Зона влажности по СНиП РК  2.04-03-2002 - сухая.
