2.1 Идентификация и технические данные

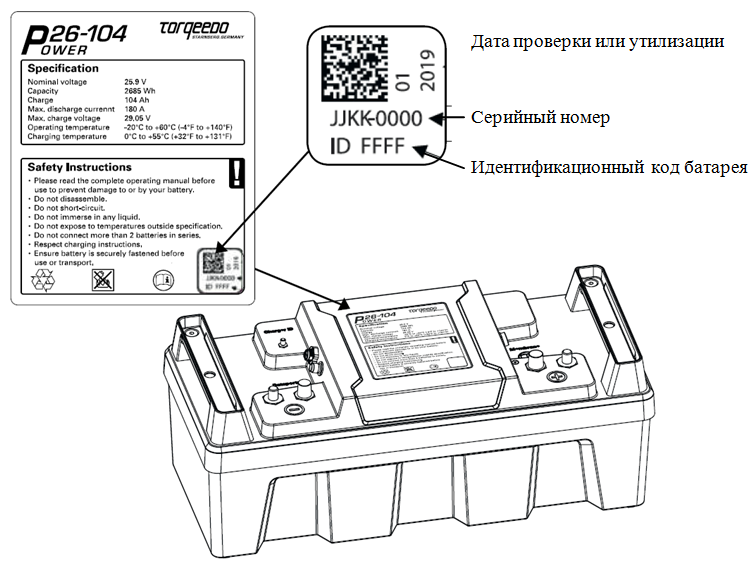

Пожалуйста, найдите табличку с обозначением типа продукта в месте, указанном на рисунке ниже.
Технические данные | ||
Общие данные | ||
Мощность | 2,685 Вт/ч | |
Номинальное напряжение | 25,9 В | |
Конечное напряжение зарядки | 29,05 В | Реверсивный защищённый режим* |
Конечное пробивное напряжение | 21,0 В | Реверсивный защищённый режим* |
Номинальная мощность | 104 А-ч | |
Максимальный ток разряда (A) | 180 А | Функция обеспечения безопасности, не стартёрная батарея |
Максимальная мощность разряда | 4 660 Вт | |
Вес | 24,3 кг | |
Размеры | 577,5 x 218,5 x 253,5 мм | |
Объём | 32 л | |
Химия батареи | Li NMC | |
Ориентировочные показатели | ||
Количество запасённой энергии на единицу веса батареи | 110,5 Вт-ч/кг | |
Количество запасённой энергии на единицу объёма батареи | 84 Вт-ч/л | |
Отношение цены к производительности | 0,97$/Вт-ч | |
Плотность мощности (вес) | 180 Вт/кг | |
Плотность мощности (объём) | 141 Вт/л | |
Данные о продолжительности срока эксплуатации | ||
Срок службы в циклах нагружения | 800 циклов при 100% глубокой разрядке аккумулятора при температуре 25°С | Приводит к потере мощности приблизительно на 25% |
Средняя потеря мощности | Около 4% при температуре окружающей среды 25°С | В зависимости эксплуатации и температуры окружающей среды |
Информация по эксплуатации | ||
Температура работы элементов | От -20°С до +65°С | |
Температура заряда элементов | От 0°С до +50°С | |
Температура хранения | От -30°С до +55°С | |
Срок обычного хранения при уровне заряда 50% | 1 год | |
Макс. соединения | 2S8P или 1S16P | Для приобретения более крупных блоков батарей, обращайтесь в Torqeedo |
Макс. быстрая зарядка | 100 А | Время зарядки <1,2 часа |
Класс защиты | IP 67 | Водонепроницаемые батареи. Возможно погружение до 1 метра на 30 минут без повреждения батареи. |
Состав батареи | ||
Количество элементов | 336 | |
Корпус элементов | Стальной защитный цилиндр элементов | |
Ёмкость на элемент | 2,25 А-ч | |
Номинальное напряжение на элемент | 3,7 В | |
Подсоединение элемента | 7s48p | |
Система управления батареей и безопасность | ||
Переключатель ВКЛ/ВЫКЛ. | Да | |
Выравнивание плотности электролита в секциях аккумулятора
| Да | Увеличивает срок службы батареи |
Защита от сильного тока и короткого замыкания | Да | Защитный 4-х уровневый разъединяющий механизм для защиты от короткого замыкания и перенапряжения |
Защита от глубокой разрядки | Да | Разъединение при <18,9 В Защита при зарядке при <16 В |
Защита от неправильной зарядки | Да | 3 уровня защиты от перезарядки |
Защита от несоблюдения полярности при подсоединении | Да | |
Текущий контроль уровня напряжения каждого элемента | Да | |
Устройство отключения тока для каждого элемента | Да | |
Предохранительное вентиляционное отверстие для каждого элемента | Да | |
Автоматическое выключение в случае погружения батареи | Да | |
Информация о системе | ||
Интерфейс | RS485 | |
Электронная идентификация батареи | Да | Важно для подсоединения множества батарей и соединения их в блоки |
Регистрация данных | Да | Важно для гарантийной информации |
Реверсивный защищённый режим*
Некоторые детали защищены, как указано, посредством реверсивного защищённого режима. Когда диапазон значений превышает заданный, батарея автоматически выключается. Это не неисправность. Как только диапазон значений снова приблизится к заданному, батарею можно будет снова включить. После этого она снова будет работать на полную мощность. |
2.2 Декларация соответствия
Декларация соответствия ЕС Мы, Компания с единоличной ответственностью Torqeedo Gmbh, расположенная по адресу Friedrichshafener Str. 4a, D-82205 Gilching заявляем соответствие нижеуказанной аккумуляторной батареи Наименование изделия: Torqeedo Power 26-104 Варианты изделия: нет на основании концепции и типа изделия, выпущенного компанией Torqeedo на рынок, основным требованиям безопасности ЕС, согласно стандартам директиве EMC 204 / 108 / EG Применённые согласованные стандарты: DIN EN 61000-6-2 Защищённость промышленной окружающей среды DIN EN 61000-4-2 Испытание на устойчивость к электростатическим разрядам DIN EN 61000-4-3 Испытание на интерференцию против высокочастотного электромагнитного поля DIN EN 61000-4-6 Устойчивость к кондуктивным ЭМП под воздействием высокочастотного поля BS DD ENV 50204 Испытание на устойчивость к излучаемому электромагнитному полю от цифрового радиовещания на телефонах DIN EN 61000-6-3 Стандарт на выбросы загрязняющих веществ для жилых районов, коммерческой среды и районов лёгкой промышленности DIN EN 55011 Характеристики электромагнитных помех. Пределы и методы измерения Ответственные за техническую документацию: Уве Шурх (Uwe Schьrch), глава управления качества продуктов Декларация соответствия выпущена в г. Штарнберг, 22 марта 2012 года.
Кристоф Баллин (Christoph Ballin), генеральный менеджер |
3. Оборудование и действующие элементы
3.1 Комплект поставки
В полный комплект поставки батареи Power 26-104 входит:
- Батарея Гайки и шайбы M12 Информационный кабель Гарантийный талон Инструкция по эксплуатации Упаковка

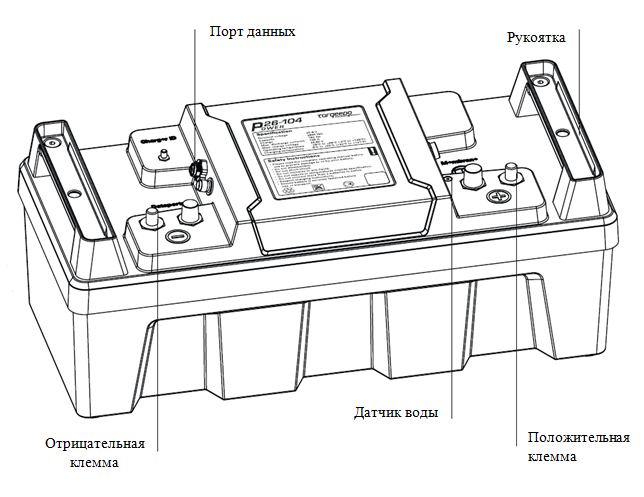

3.2 Обзор действующих элементов и компонентов
Отрицательные и положительные клеммы
Отрицательные и положительные клеммы подсоединяются как клеммы и как винтовое соединение.

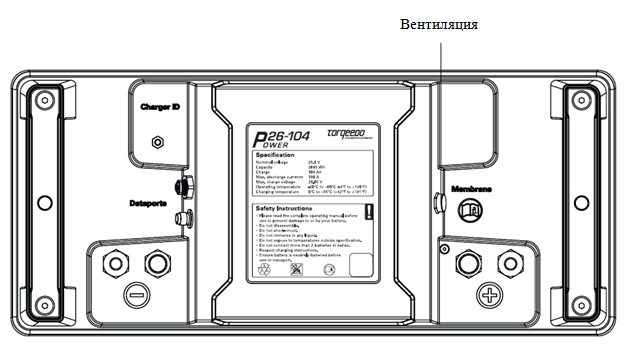

Вентиляция
Автоматическая вентиляция предотвращает образование избыточное давление с помощью герметически запаянного корпуса. Она оснащена гидрофобной мембраной.
|
4. Начало эксплуатации
|
4.1 Подключение батареи Power 26-104 к подвесному мотору Torqeedo Cruise
|
