Руководство по эксплуатации батареи torqeedo power 26-104 (стр. 3 )

Для подсоединения Power 26-104 прочтите, пожалуйста, инструкции в руководстве для моторов Cruise.

Если у вас нет модели мотора, который сейчас продаётся (Cruise 2.0 R/T, Cruise 4.0 R/T), то вы можете найти инструкцию на сайте www. torqeedo-motors. ru в разделе «Загрузить» или на сайте производителя www. в разделе «Downloads».

4.2 Эксплуатация с оборудованием сторонних фирм – отдельные батареи

В случае если вы не используете батарею с продуктами Torqeedo и кабелями, используйте кабель с подходящим поперечным сечением для подсоединения оборудования (в противном случае есть риск возникновения пожара). Кабели Torqeedo всегда выпускаются с главным переключателем и соответствующим предохранителем. Если вы не используете кабели Torqeedo при установке, всегда используйте главный выключатель батареи, подходящий для тока переключения и оснащённый предохранителем. Перед подключением очистите все контакты. Убедитесь, что на время остановки отключено всё оборудование. Это также относится к зарядным устройствам, если они подключены. При подсоединении батареи Power 26-104 убедитесь, что вы используете подходящий кабельный наконечник. Убедитесь, что все соединения прочно подсоединены. Соблюдайте полярность при подключении оборудования и во время зарядки. В кабелях Torqeedo (как и большинство других кабелей) положительные кабели красного цвета, а отрицательные – чёрного. Подключение клемм батарей (положительной и отрицательной) указано сверху батареи. Сначала подсоединяется положительная клемма, затем – отрицательная. Закрепите батарею Power 26-104 надёжно, чтобы она не скользила и не находилась в наклонном положении. Крепите батарею только горизонтально и так, чтобы ручки были направлены вверх. Не кладите на батарею никаких предметов.

ПЕРЕКЛЮЧАТЕЛЬ ВКЛ/ВЫКЛ.

Когда батарея Power 26-104 и подвесной мотор Cruise не работают, батарею необходимо отключить с помощью переключателя ВКЛ/ВЫКЛ. (ON/OFF). Переключатель можно приобрести отдельно (деталь № 000-00).

Переключатель ВКЛ/ВЫКЛ. фактически является выключателем, так же как и отрицательное параллельное соединение, и должен быть установлен так, как описано ниже.

Детали для переключателя вы можете найти в инструкции к переключателю ВКЛ/ВЫКЛ., которая прилагается к устройству, и на сайте www. .

4.3 Эксплуатация с оборудованием сторонних фирм – различные батареи и блоки батарей

4.3.1 Общие советы по внутренним соединениям батарей

Не пренебрегайте инструкциями по безопасной установке батарей (раздел 5.2). Батареи, подсоединённые последовательно и параллельно обязательно должны иметь одинаковый уровень заряда. Поэтому рекомендуется использовать один и тот же тип батарей при подсоединении (одна и та же ёмкость, срок эксплуатации, производитель и уровень заряда) и полностью заряжать каждую батарею отдельно с помощью зарядного устройства до подсоединения к блоку. Разница в уровне зарядки может вызвать экстремально высокий компенсирующий ток, что перегрузит кабели и соединения или саму батарею. В самых тяжёлых случаях это может привести к возгоранию или телесным повреждениям.

4.3.2 Параллельное соединение

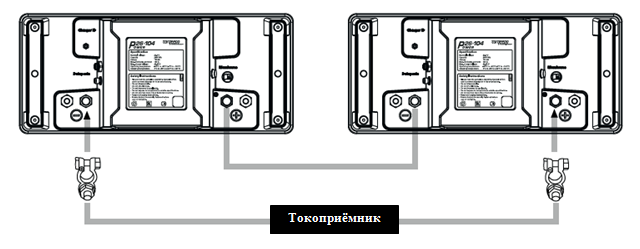

Подсоедините батарею Power 26-104 параллельно как обычно, подсоединив положительную и отрицательную клемму друг к другу. На рисунке ниже показано параллельное соединение двух батарей (соединение 1S2P). Таким же образом несколько батарей можно соединить параллельно.

Никогда не подсоединяйте параллельно более 16 батарей.

4.3.3. Последовательное соединение

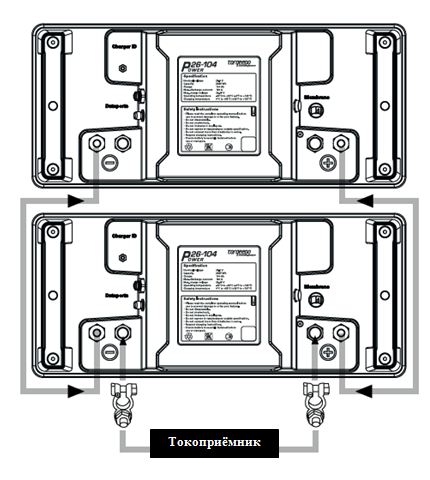

Последовательное соединение батареи Power 26-104 осуществляется как обычно посредством подсоединения одного положительного полюса к одному отрицательному полюсу другой батареи. Оборудование потом подключается к положительному полюсу первой и отрицательному полюсу второй батареи.

На рисунке ниже показано последовательное соединение двух батарей (2S1P).

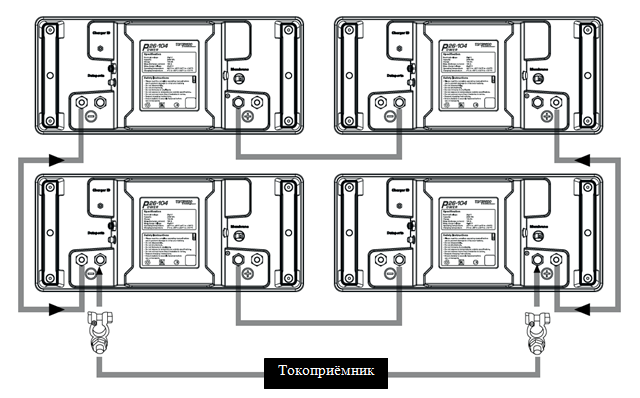

Для увеличения мощности питания аккумуляторной батареи несколько пар последовательно соединённых батарей Power 26-104 можно подсоединить параллельно. На рисунке ниже показаны две последовательно соединенные батареи, подсоединённые параллельно к следующей паре последовательно соединённых батарей (2S2P). Таким образом, можно использовать до 8 последовательно соединённых пар батарей, соединённых между собой параллельно.

Никогда не подсоединяйте последовательно более двух батарей. В случае последовательного подсоединения двух батарей, допустимо соединять параллельно максимум 8 пар батарей

4.3.4 Крепление выключателя ВКЛ/ВЫКЛ. на блок

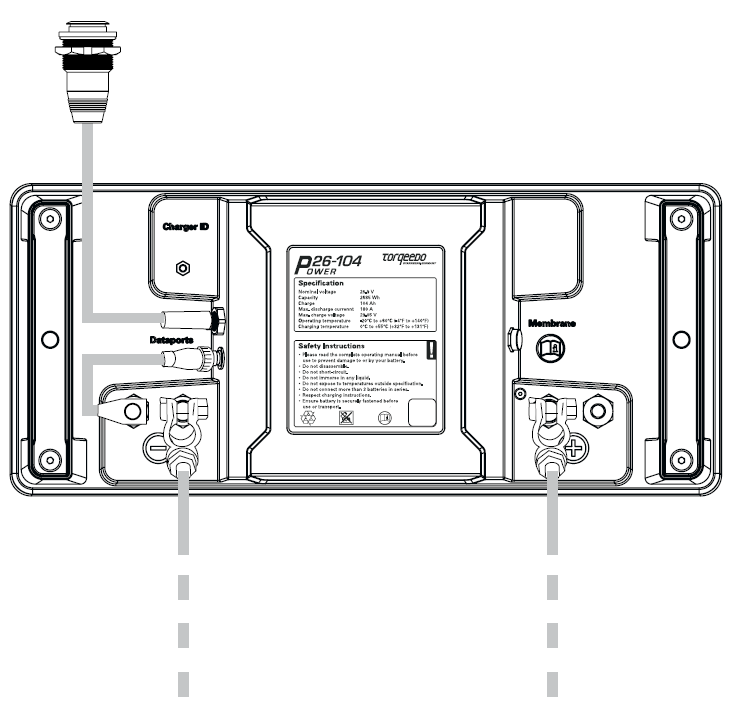

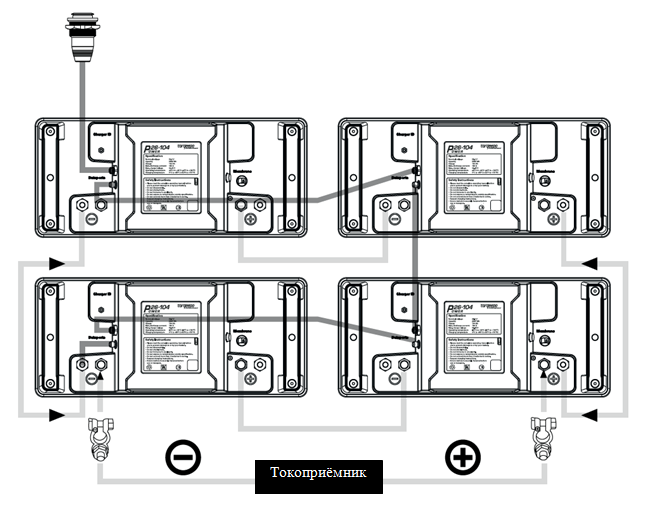

Для функционирования на блоке переключатель ВКЛ/ВЫКЛ. устанавливается так, как показано на рисунке ниже.

5. Зарядка посредством канала зарядки

5.1 Общие замечания

Используйте зарядные устройства, одобренные Torqeedo. Не используйте зарядные устройства сторонних производителей, особенно не рекомендуется использовать зарядные устройства для свинцовых и гелевых аккумуляторов. Заряжайте батарею на невоспламеняющемся полу. Не заряжайте без присмотра взрослых. Заряжайте батарею при температуре окружающей среды от 0°С до 50°С. Во время зарядки защитите батарею от контакта с водой. Соблюдайте инструкции, указанные в руководстве по эксплуатации зарядного устройства. Не подсоединяйте солнечные панели напрямую к Power 26-104. Если вы собираетесь заряжать Power 26-104 посредством солнечной панели, пожалуйста, используйте преобразователь переменного тока на постоянный, который преобразует ток так же, как и зарядное устройство Torqeedo. Если зарядка прошла успешно, то использованное оборудование должно подавать питание зарядного устройства. Не подсоединяйте генераторы солнечные панели непосредственно к Power 26-104. Используйте зарядное устройство Torqeedo для зарядки Power 26-104 от генератора.

В случае если зарядка прошла неудачно, и у вас не получилось зарядить полностью разряженную батарею, отнесите батарею и зарядное устройство в сервисный пункт Torqeedo для исследования (адрес указан в инструкции).

5.2 Подсоединение зарядного устройства к Power 26-104

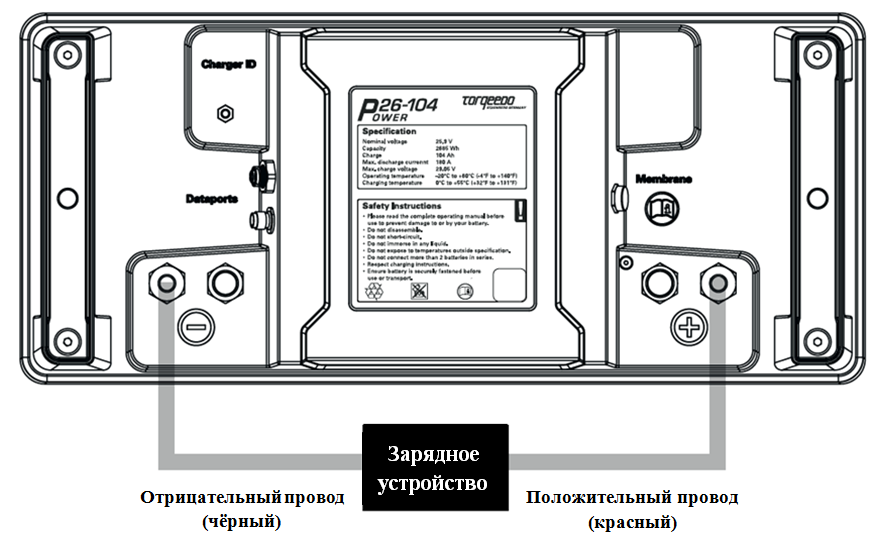

Подсоедините ушко красного кабеля к положительному полюсу и подсоедините ушко чёрного кабеля к отрицательному полюсу.

Только после этого вставьте вилку в розетку.

Теперь включите батарею, если вы этого ещё не сделали.

После этого процесс зарядки начнётся и закончится автоматически сразу после того, как батарея полностью зарядится.

Во время установки убедитесь, что всё оборудование выключено. Избегайте контакта между кольцевыми проушинами. Подсоедините зарядное устройство, соблюдая полярность. Подсоединяйте зарядное устройство к настенной розетке только после того, как оно было подсоединено к батарее. Соблюдайте инструкции, указанные в руководстве по эксплуатации зарядного устройства.

В случае случайного перегрева зарядного устройства (например, вследствие нагрева от солнечных лучей), время заряда может быть увеличено.

5.3 Зарядка батарей, подсоединённых параллельно

Компания Torqeedo рекомендует использовать одно зарядное устройство на батарею. Однако одно зарядное устройство может быть использовано для двух батарей, подсоединённых параллельно. Время зарядки будет увеличено вдвое.

5.4 Зарядка батарей, подсоединённых последовательно

Если батареи подсоединены последовательно, то каждая батарея должна быть заряжена с помощью отдельного зарядного устройства.

5.5 Зарядка больших блоков батарей

В этом случае Torqeedo так же рекомендует использовать по одному зарядному устройству на батарею. Однако одно зарядное устройство может быть использовано для двух батарей, если они соединены параллельно. Время зарядки увеличится вдвое.

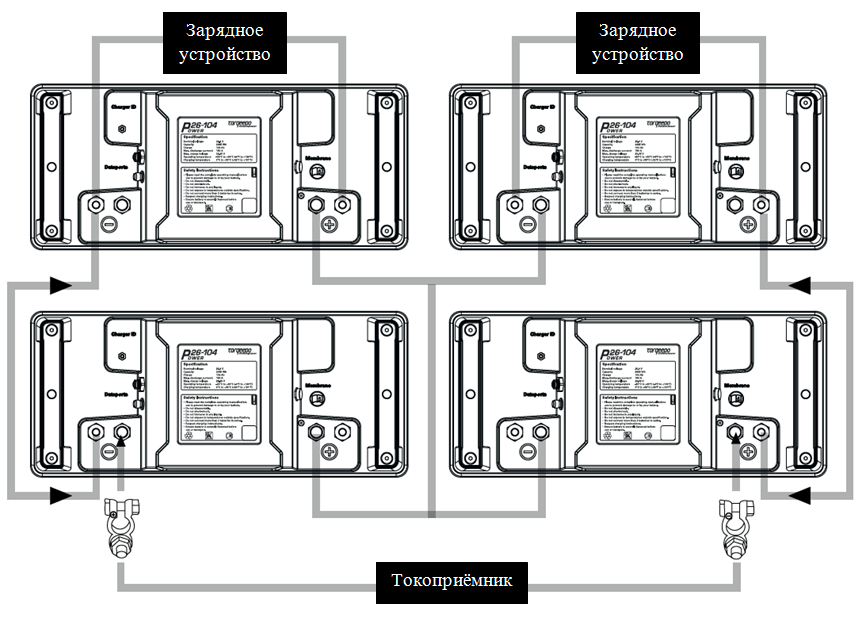

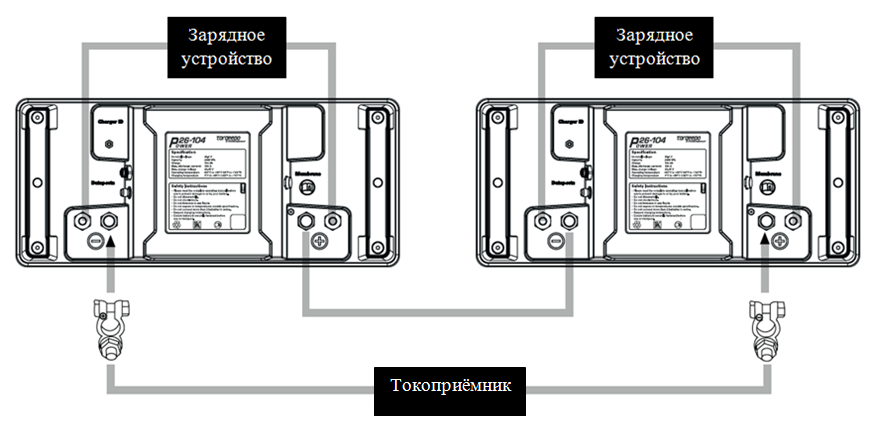

Пример: зарядка одного блока батарей соединением 2S2P посредством двух зарядных устройств.
