Технология управления рисками опасности электроустановок на предприятиях АПК (стр. 2 )

Окончание таблицы 2

1	2	3	4	5	6
X27	ГОСТы	0.009	12.821*0.009	Неудовлетвор.
Удовлетвор.
Хорошее
Макроэкономические показатели (Б)	X28	Доступность инновационных ресурсов	0.019	12.821*0.019	Низкая
Удовлетвор.
Высокая
X29	Структурные изменения экономической политики в области охраны труда и безопасности производства (налоговая политика, ставки банковского кредита и т. д.)	0.008	12.821*0.008	Отрицат.
Удовлетвор.
Положительн.
X30	Система планирования и контроля в области проектирования, монтажа и эксплуатации средств комплексной безопасности ЭУ	0.003	12.821*0.003	Отсутствует
Низкая
Удовлетвор.
Инновационные показатели (В)	X32, X33	Степень готовности организации к выполнению внедренческих работ. Наличие и качество концепции НИОКР	0.017	12.821*0.017	Отсутствует
Низкий
Удовлетвор.
X31	Финансирование (уровень) разработок	0.003	12.821*0.003	Отсутствует
Низкая
Удовлетвор.

Разработанная нами иерархическая структурная схема нечеткого логического вывода экспертной системы оценки опасных техногенных ситуаций применительно к ЭУиПОАПК приведена на рисунках 1,2,3.

X1-X92 - рискообразующие факторы; S_1_12 – логическая свертка, соответствующая риску от компонента системы «Человек (Ч) Персонал»; S_13_92 – логическая свертка, соответствующая риску от компонента системы «Электроустановка (ЭУ)»; W1 - логическая свертка, соответствующая риску от компонентов системы «Человек (Ч) Персонал» и «Электроустановка (ЭУ)»

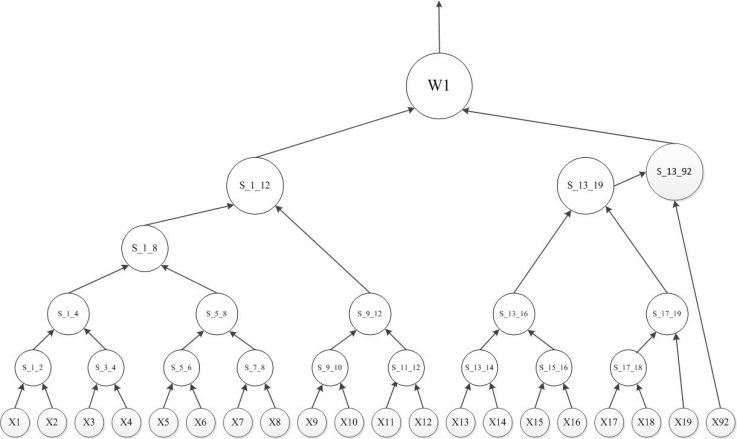

Рисунок 1 - Иерархическая структурная схема нечеткого  логического вывода экспертной системы оценки опасных техногенных ситуаций применительно к ЭУиПОАПК (начало)

Связь F между входными переменными X1-X92, X42-X33 (обозначим их как Хj),  промежуточными переменными S_1_12, S_13_92, S_20_42, S_25_27, S_28_30, S_31_33 (обозначим их как Y1-Y6 соответственно), и выходной переменной q описывается системой соотношений

,                                        (1)

,                                                (2)

,                                                        (3)

,                                                                        (4)

,                                                                        (5)

,                                                                        (6)

,                                                                        (7)

,                                                                                        (8)

.                                                                                        (9)

X42-X33 - рискообразующие факторы; S_20_42 – логическая свертка, соответствующая риску от компонента системы «Среда (С)»; S_25_27 – логическая свертка, соответствующая риску от компонента системы «Законодательная и нормативная база (А)»; S_28_30 – логическая свертка, соответствующая риску от компонента системы «Макроэкономические показатели (Б)»; S_31_33 – логическая свертка, соответствующая риску от компонента системы «Инновационные показатели (В)»

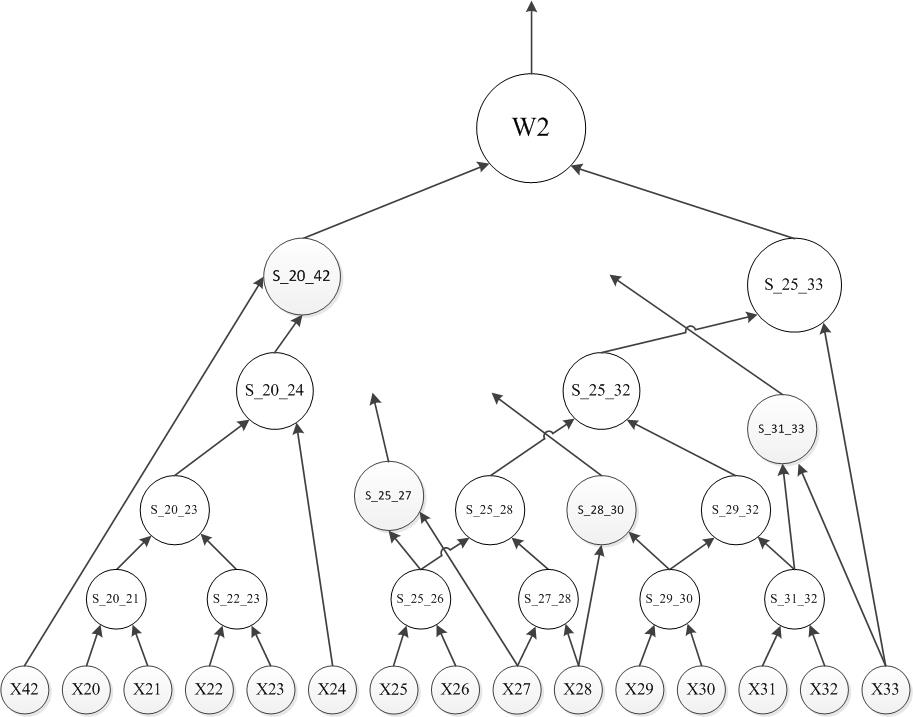

Рисунок 2 - Иерархическая структурная схема нечеткого  логического вывода экспертной системы оценки опасных техногенных ситуаций применительно к ЭУиПОАПК (продолжение)

Соотношения (1) по (9) соответствуют базе знаний, состоящей из логических высказываний о взаимодействии входных Хj, промежуточных Y1, Y2, Y3, Y4, Y5, Y6,  и выходной переменной q.

Рисунок 3 - Иерархическая структурная схема нечеткого логического вывода для оценки R∑ - риска [частоты событий в год] электроустановок по таблице 2 путем определения величины q (ПСЧС)

Разработанную нечеткую базу знаний о влиянии факторов Xj на значение параметров на основе известных соотношений запишем в более общем виде [3]

,                                                 (10) где - нечеткий терм, которым оценивается переменная Xi в строчке с номером ();  - логическая операция «И»;

kj - количество строчек-конъюнкций, в которых выход Y оценивается нечетким термом dj  (в разработанной системе нечеткой логики по рисункам 1,2,3 количество строчек-конъюнкций kj = 5), ;

m - количество термов, используемых для лингвистической оценки выходного параметра Y (в разработанной системе нечеткой логики по рисункам 1,2,3  количество термов, используемых для лингвистической оценки выходного параметра, m = 5);  , n=33 – число влияющих факторов к рисункам 1,2,3.

Уравнению (10) соответствуют нечеткие логические выражения, связывающие функции принадлежности нечетких термов входных и выходных переменных. То есть степень принадлежности конкретного входного вектора  (X* тождественно равен реальным РОФ, соответствующим конкретному объекту – ЭУиПОАПК) нечетким термам dj из базы знаний (10) на основе известных соотношений можно записать в виде

,                                                (11)

При работе системы по рисункам 1,2,3 нечеткое множество , соответствующее входному вектору X*, определяется на основе соотношения

,                                                                (12)        где - операция объединения нечетких множеств;
