Технология управления рисками опасности электроустановок на предприятиях АПК (стр. 3 )

- функция принадлежности выхода q нечеткому терму dj, .

Четкое значение выхода q, соответствующее входному вектору X*, определяется в результате дефаззификации нечеткого множества . Применяется зарезервированная в Scilab дефаззификация по методу Weighten Average [3]

,                                                                                (13)

где – степень принадлежности выходного вектора его нечетким термам,

q - оценка опасной техногенной ситуации применительно к ЭУиПОАПК по рисункам 1,2,3.

На основе изложенного нечеткий логический вывод системы нечеткой логики для оценки опасной техногенной ситуации применительно к ЭУиПОАПК можно представить в виде рисунка 4. [4,5,6]

РОФ в таблице 2 представлены нечеткими термами (лингвистические оценки риска ЭУ), но в среде Fuzzy Toolbox 0.4.6, входящей в пакет Scilab 5.2.2, они вводятся числовыми значениями по принципу: низкий – 0, ниже среднего – 2.5, средний – 5, выше среднего – 7.5, высокий – 10.

Величина q в диапазоне от 0 до 10 (от «низкий» до «высокий») приводится к требуемому по таблице 1 диапазону от -2 до -6 с помощью нормирующего преобразователя,

X*1-Х*33 - реальные четкие и нечеткие РОФ, соответствующие ЭУиПОАПК, полученные экспертным путем; - вектор нечетких множеств, соответствующий входному вектору X*;  - результат логического вывода в виде вектора нечетких множеств; q - выходное четкое число – модуль показателя степени частоты событий в год (ПСЧС), позволяющий получить R∑ - вид интегрального риска и оценку опасной техногенной ситуации применительно к ЭУиПОАПК по таблице 1.1

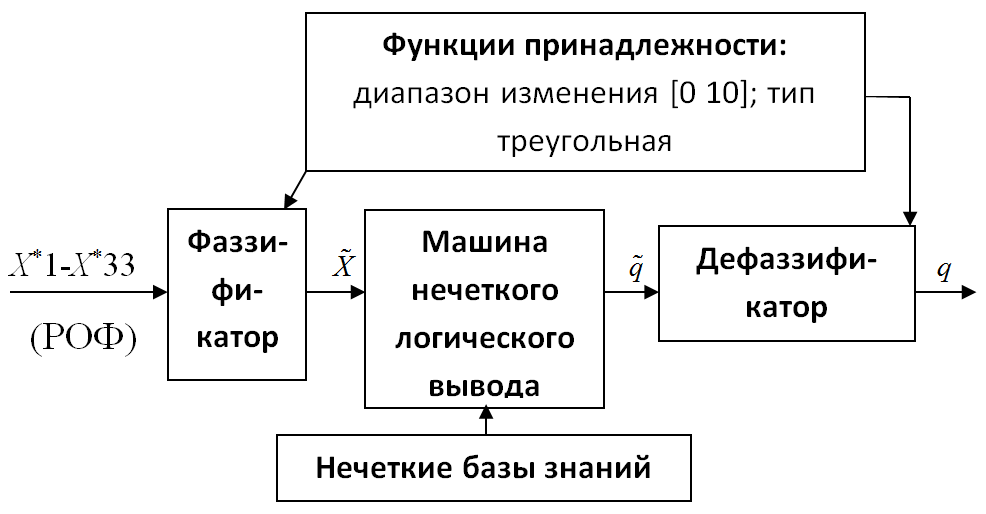

Рисунок 4 - Нечеткий логический вывод системы нечеткой логики для оценки опасной техногенной ситуации применительно к ЭУиПОАПК

разработанного также в программе Scilab 5.2.2.

С помощью разработанной системы может быть вычислено не только значение показателя степени частоты событий в год q, но и значения любых промежуточных логических сверток, а, следовательно, и риски от компонентов системы «Человек», системы «Электроустановка», системы «Среда», системы «Законодательная и нормативная база», системы «Макроэкономические показатели» и от компонента системы «Инновационные показатели».

Это позволяет управлять упомянутыми рисками путем изменения значений Х1-Х33, контролируя при этом изменения всех промежуточных логических сверток, поскольку все они представлены в окне «Обозреватель переменных» Scilab.

Выводы

1) Результаты модельных экспериментов с разработанной программой показывают нелинейность вычисления q в диапазоне изменения РОФ порядка +/-6% и высокую линейность (порядка +/-2%) формирования каждой из основных и промежуточных логических сверток.

2) В результате нечеткого логического преобразования РОФ в командном окне Scilab на основе соотношений (1) - (13) получают оценку опасной техногенной ситуации применительно к ЭУиПОАПК в виде q - показателя частоты событий в год (например, если q=-3.88, то R∑=10^-3.88, а вид интегрального риска по таблице 1 оценивается как средний). Полученному значению q в соответствии с таблицей 1 присваивается знак «-».

3) На основе q и R∑ руководством предприятия АПК принимаются решения либо о продолжении эксплуатации ЭУиПОАПК, либо (на основе оценки и изменения промежуточных логических сверток) - о необходимости управления рисками на предприятии путем изменения соответствующих (наиболее проблемных) технологических процессов (окно «Обозреватель переменных» Scilab и таблица 2).

Список литературы

1. Техническая диагностика и остаточный ресурс электроустановок: монография / [и др.], под общ. ред. заслуженного деятеля науки и техники России, докт. техн. наук, проф. . – Барнаул: Изд-во «Алтайский дом печати». – 2013. – 207 с.

2. Гончаренко, оценки и прогнозирования остаточного ресурса электропроводки на объектах АПК в условиях неопределенности. Автореферат диссертации на соискание ученой степени кандидата технических наук. Барнаул – 2013. [Электронный ресурс]. – Электрон. дан. – М., [2015]. – Режим доступа: http://www. altstu. ru/media/f/Avtoreferat--Goncharenko-GA. pdf - Загл. с экрана.

3. Штовба, в теорию нечетких множеств и нечеткую логику. [Электронный ресурс]. – Электрон. дан. – М., [2013]. – Режим доступа:  http://agps-2006.narod. ru/konf/2003/sb-2003/sec-2/15.pdf.  - Загл. с экрана.

4. Воробьев, Н. П. К вопросу о формировании экспертных  систем оценки интегрального риска электроустановок (принципы построения имитационной модели) / , // Ползуновский вестник. – Барнаул, 2014. – № 4, Т1. – С. 100-106.

5. Теория и практика управления техногенными рисками: учебное пособие / и др., под общ. ред. заслуженного деятеля науки и техники России, докт. техн. наук, . – Барна5 – 219 с.

6. Пат. 2556299 Российская Федерация, МПК G01R29/08 (2006.01). Способ определения остаточного ресурса электропроводки / ,  , ; заявитель и патентообладатель  ФГБОУ ВПО «Алт. гос. техн. ун-т. им. (АлтГТУ) - № 000/28; заявл. 04.02.2014; опубл. 10.07.2015, Бюл. № 19. – 28 с.: ил.

- д. т. н.,  профессор, заведующий кафедрой «Электрификация производства и быта» Алтайского государственного технического университета им. , 656038, г. Барна, [phone], 36-71-29, *****@***ru, 8-905-986-89-49.

- д. т. н., профессор, Алтайский государственный технический университет им. , 656038, г. Барна, [phone], 36-71-29, *****@***ru, 8-961-9999-304.

_______________________________________________________________________________________

TECHNOLOGY RISK MANAGEMENT OF DANGER

ELECTRICAL ON AGRIBUSINESS

Vorobjev N. P., Nikolsky O. K.

Russia, Barnaul, Altai state technical university  of I. I. Polzunov

The concept of the definition of hazardous man-made situations in electrical production and agribusiness facilities, implemented in the form of a fuzzy logic system in Scilab 5.2.2 environment and allows to assess and manage the risks in the company change processes.

Keywords: risk, technological, APK, fuzzy logic.

Bibliography

1. Texnicheskaya diagnostika i ostatochny'j resurs e'lektroustanovok: monografiya / O. K. Ni-kol'skij [i dr.], pod obshh. red. zasluzhennogo deyatelya nauki i texniki Rossii, dokt. texn. nauk, prof. O. K. Nikol'skogo. – Barnaul: Izd-vo «Altajskij dom pechati». – 2013. – 207 s.

2. Goncharenko, G. A. Metod ocenki i prognozirovaniya ostatochnogo resursa e'lektroprovodki na ob"ektax APK v usloviyax neopredelennosti. Avtoreferat dissertacii na soiskanie uchenoj ste-peni kandidata texnicheskix nauk. Barnaul – 2013. [E'lektronny'j resurs]. – E'lektron. dan. – M., [2015]. – Rezhim dostupa: http://www. altstu. ru/media/f/Avtoreferat--Goncharenko-GA. pdf - Zagl. s e'krana.

3. Shtovba, S. D. Vvedenie v teoriyu nechetkix mnozhestv i nechetkuyu logiku. [E'lektronny'j re-surs]. – E'lektron. dan. – M., [2013]. – Rezhim dostupa:  http://agps-2006.narod. ru/konf/2003/sb-2003/sec-2/15.pdf.  - Zagl. s e'krana.

4. Vorob'ev, N. P. K voprosu o formirovanii e'kspertny'x  sistem ocenki integral'nogo riska e'lektroustanovok (principy' postroeniya imitacionnoj modeli) / O. K. Nikol'skij, N. P. Vorob'ev, A. F. Kostyukov, N. I. Cherkasova // Polzunovskij vestnik. – Barnaul, 2014. – № 4, T1. – S. 100-106.

5. Teoriya i praktika upravleniya texnogenny'mi riskami: uchebnoe posobie / O. K. Nikol'skij i dr., pod obshh. red. zasluzhennogo deyatelya nauki i texniki Rossii, dokt. texn. nauk, O. K. Nikol'skogo. – Barnaul: Izd-vo AltGTU, 2015 – 219 s.

6. Pat. 2556299 Rossijskaya Federaciya, MPK G01R29/08 (2006.01). Sposob opredeleniya osta-tochnogo resursa e'lektroprovodki / Vorob'ev N. P., Vorob'eva S. N.,  Goncharenko G. A., Nikol'skij O. K.; zayavitel' i patentoobladatel'  FGBOU VPO «Alt. gos. texn. un-t. im. I. I. Polzunova (AltGTU) - № 000/28; zayavl. 04.02.2014; opubl. 10.07.2015, Byul. № 19. – 28 s.: il.

Nikolsky Oleg Konstantinovich - Dr. Sc, Professor, Head of "Electrification of production and way of life", Altai State Technical University. Polzunov, 656038, Barnaul, Lenin Prospect, 46 [phone], 36-71-29, *****@***ru, 8-905-986-89-49.

Vorobjev Nikolai Pavlovich - Dr. Sc, Professor, Altai State Technical University. Polzunov, 656038, Barnaul, Lenin Prospect, 46 [phone], 36-71-29, *****@***ru, 8-961-9999-304.
