Пример конфигурации теста со срочным алармом:

Test  name *	iqmm_www. yandex. ru_URL_BE
Class (IP Precedence or DSCP)	BE
SLA policy profile	policy_basic_web
Live alarm expression (AvgRtt>10)	AvgRtt>100
URL for live alarm action(http://usr:pass@ip/iqm/recvlivemon. cgi? USER=u1&PASS=x1)	http://usr:[email protected]/iqm/recvlivemon. cgi? USER=u1&PASS=p1
Service	L7 Internet
Provider	Default
SRC agent *	iqmm
DST agent *	www. yandex. ru
Test frequency (sec)	60
Number of probes	105
Number of probes to ignore	5
URL	https://www. yandex. ru/
URL-test query interval (ms)	100
Cookie file	/tmp/cookie-yandex. txt
HTTP User-Agent	Mozilla/5.0
Content download timeout	3
Test type	URL
Enabled	1
On demand test	0
External link	https://www. yandex. ru/

При конфигурации теста следует учесть, что на него должна быть назначена политика контроля (см. Управление SLA-политиками), в которой параметр из Live alarm expression ограничен crimson-порогом. Наличие политики необходимо для привязки live-аларма и последующего его наследования алармом системы управления.

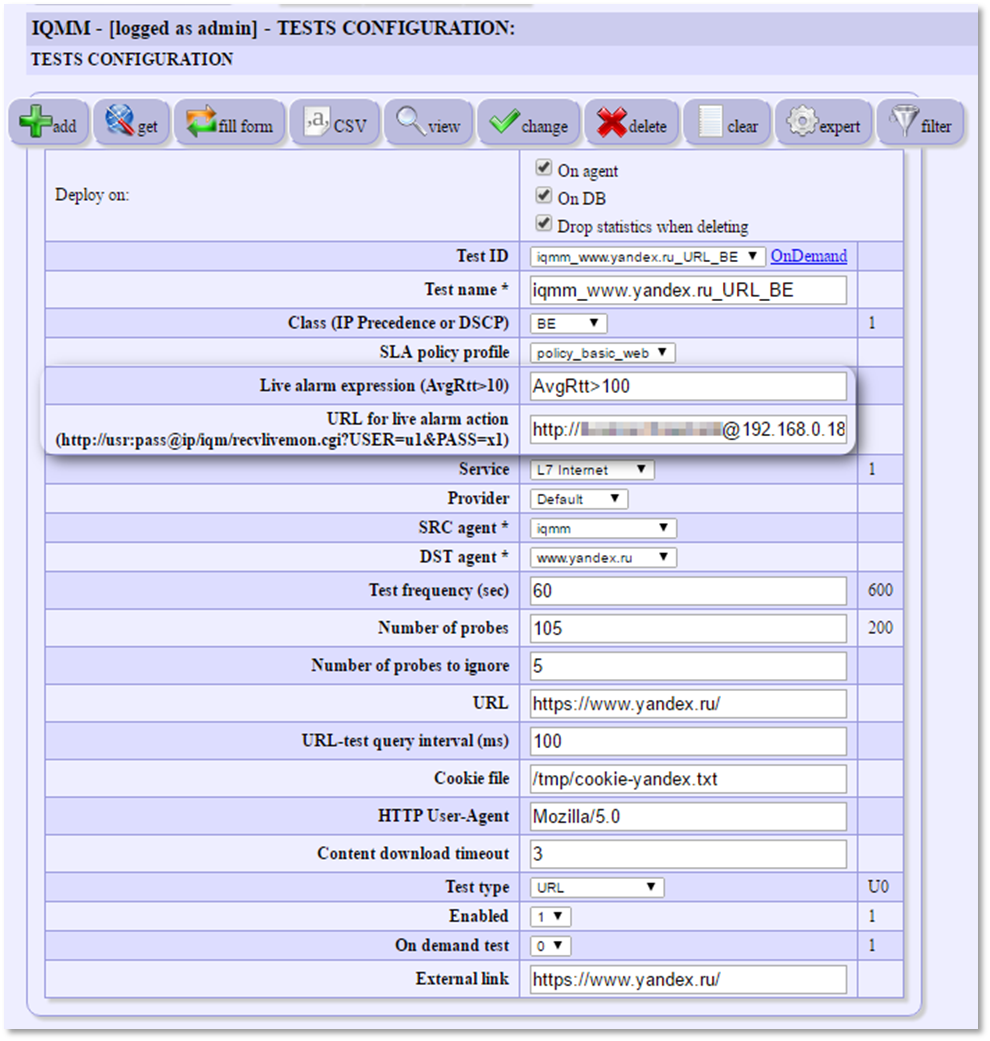

Рисунок 58 Пример конфигурации теста со срочным алармом

В приведенном примере агент будет проверять параметр AvgRtt на превышение 100мс (AvgRtt>100). При выполнении заданного критерия будет выполнен HTTP-POST запрос по указанному URL (http://usr:[email protected]/iqm/recvlivemon. cgi? USER=u1&PASS=p1). Дамп запроса-ответа будет подобен следующему:

POST /iqm/recvlivemon. cgi HTTP/1.1

Authorization: Basic XXXXXXXXXXXXX=

Host: 192.168.0.188

Accept: */*

Content-Length: 104

Content-Type: application/x-www-form-urlencoded

USER=u1&PASS=p1&TID=iqmm_www. yandex. ru_URL_BE&VAR=AvgRtt&VAL=114&STATE=1

HTTP/1.1 200 OK

Date: Tue, 13 Dec 2016 16:29:57 GMT

Server: Apache/2.2.15 (CentOS)

Connection: close

Transfer-Encoding: chunked

Content-Type: text/plain; charset=utf-8

f

OK: insert data

HTTP/1.1 200 OK

Date: Tue, 13 Dec 2016 16:29:57 GMT

Server: Apache/2.2.15 (CentOS)

Connection: close

Transfer-Encoding: chunked

Content-Type: text/plain; charset=utf-8

f

OK: insert data

0

После прохождения срочного аларма в журнале агента появится запись:

[Dec 13 20:01:34.116]: [139680884438784;Informational] Test iqmm_www. yandex. ru_URL_BE started: NAT - 5.255.255.55 (www. yandex. ru)

[Dec 13 20:01:34.117]: [139681756854016;Informational] URL-test: url=https://www. yandex. ru/ cookie_file=/tmp/cookie-yandex. txt user_agent=Mozilla/5.0

[Dec 13 20:01:57.325]: [139680884438784;Informational] Test iqmm_www. yandex. ru_URL_BE finished: SDLost 0, SDLostPercent 0.000000, min 94 avg 119 max 233

[Dec 13 20:01:57.326]: [139680884438784;Informational] Test iqmm_www. yandex. ru_URL_BE finished

[Dec 13 20:01:57.651]: [139681756854016;Informational] lm-send-curl: Response `http://192.168.0.188/iqm/recvlivemon. cgi? USER=u1&PASS=p1&TID=iqmm_www. yandex. ru_URL_BE&VAR=AvgRtt&VAL=119&STATE=1': 200: OK: insert data

Сообщение уровня Informational, для того, чтобы запись появилась в журнале iqm-агента требуется его запуск с соответствующим уровнем журналирования: --level=7.

В таблице lm_alarms появится запись:

mysql> select * from lm_alarms limit 1;

+----+---------------------+---------------------+------------+--------------+----------------+----------------+----------+--------------+-----------+-------------+----------+

| id | lm_time_start  | lm_time_end  | lm_test_id | lm_policy_id | lm_value_table | lm_value_field | lm_class | lm_threshold | lm_status | lm_severity | lm_value |

+----+---------------------+---------------------+------------+--------------+----------------+----------------+----------+--------------+-----------+-------------+----------+

|  1 | 2016-12-13 15:48:57 | 0000-00-00 00:00:00 |  14 |  3 | data_raw  | AvgRtt  | BE  |  150.00 | UP  | CRIMSON  |  118.00 |

+----+---------------------+---------------------+------------+--------------+----------------+----------------+----------+--------------+-----------+-------------+----------+

1 row in set (0.00 sec)

mysql>

В случае, если на тест не назначена политика, аларм не будет зарегистрирован, а агент выдаст ошибку в журнале:

[Dec 13 20:16:54.781]: [139681756854016;Informational] Test iqmm_www. yandex. ru_URL_BE finished

[Dec 13 20:16:55.097]: [139680884438784;Error] lm-send-curl: Response `http://192.168.0.188/iqm/recvlivemon. cgi? USER=u1&PASS=p1&TID=iqmm_www. yandex. ru_URL_BE&VAR=AvgRtt&VAL=225&STATE=1': 409: ERR: no test: no needs

В системе на базе функционала пользовательских отчетов (см. Создание пользовательских отчет) предустановлены два отчета по срочным и системным алармам, которые объединены в панель мониторинга. Панель доступна через пункт меню верхнего уровня:

Live alarms

Панель автоматически обновляется (при включенном autoupdate (min)) и позволяет пронаблюдать поступление срочного аларма и его последующий переход в системный.

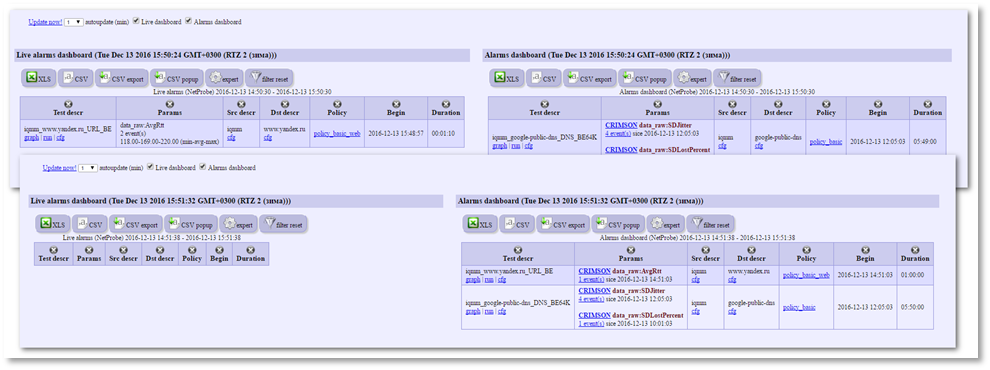

Рисунок 59 Прохождение срочного аларма на пользовательском табло мониторинга

Можно создать собственный пользовательский отчет для отображения необходимых данных об алармах. (см. Создание пользовательских отчет)

Передача аларма через e-Mail

Чтобы получать по электронной почте сообщения о событиях, зафиксированных политиками контроля, для системы IQMM необходимо зарегистрировать учетную запись на почтовом сервере. Через нее система IQM будет отсылать почту. Информацию о порядке авторизации на почтовом сервере необходимо передать системе IQMM через конфигурационный файл /home/iqm/iqmm/iqmm-cfg. pl:

%gMail = (smtp=> 'mail. domain. ru',

  from  => '*****@***ru',

  auth  => LOGIN,

  authid  => '*****@***ru',

  authpwd => 'secret');

Для отправки сообщений используется модуль Mail::Sender, структура %gMail представляет собой хеш, передаваемый конструктору new Mail::Sender. В связи с этим допускается определение других параметров, принимаемых Mail::Sender. Для получения подробной информации - см. руководство по Mail::Sender.

Адресат для отправки сообщений заводится в форме MAILS CONFIGURATION (см. раздел Адресаты eMail) в меню:

Configuration->Alarm Actions->e-Mails:

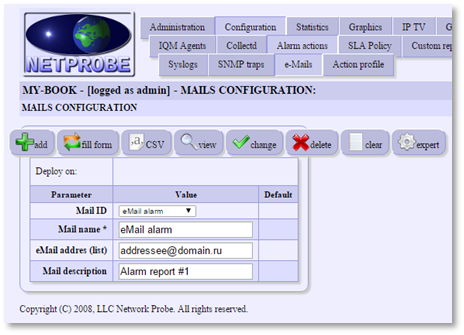

Рисунок 60 Конфигурация адресата

Допускается определение нескольких адресов в поле eMail address (list) через запятую. После этого необходимо обновить существующий профиль уведомления или создать новый в форме ALARM_ACTIONS CONFIGURATION (см. раздел Профиль действий) в меню:

Configuration->Alarm Actions->Action Profile:

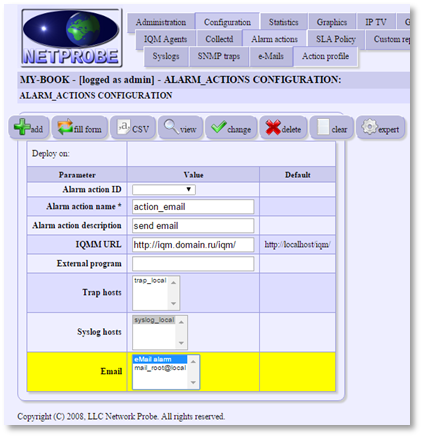

Рисунок 61 Конфигурация профиля уведомлений

Приведенный в примере профиль будет отсылать syslog и eMail сообщения.

Созданный или обновленный профиль уведомления доступен для использования в политиках контроля  (см. раздел Управление SLA-политиками) в меню:

Configuration->SLA Policy->SLA Profile:

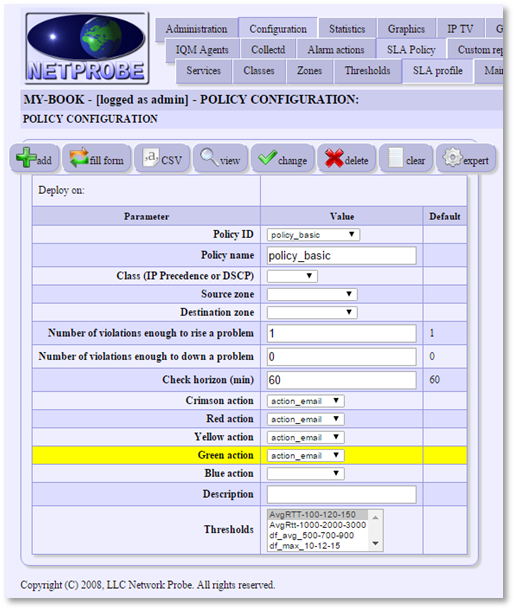

Рисунок 62 Конфигурация политики контроля

Определенную политику необходимо назначить тестам, результаты измерений которых она будет контролировать (см. раздел Создание тестов).

Configuration->IQM Agents->Tests:

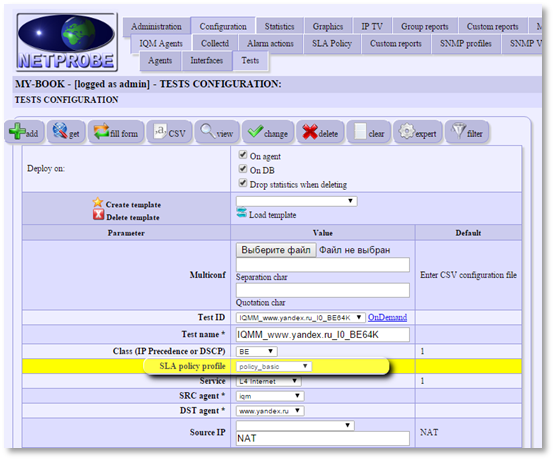

Рисунок 63 Назначение политики на тест

После назначения политики контроля на тест, система будет отсылать уведомления о зарегистрированных нарушениях на указанный почтовый адрес. Приходящие сообщения будут содержать:

сводку по нарушению CSV-таблицу со значениями измерений PNG-график

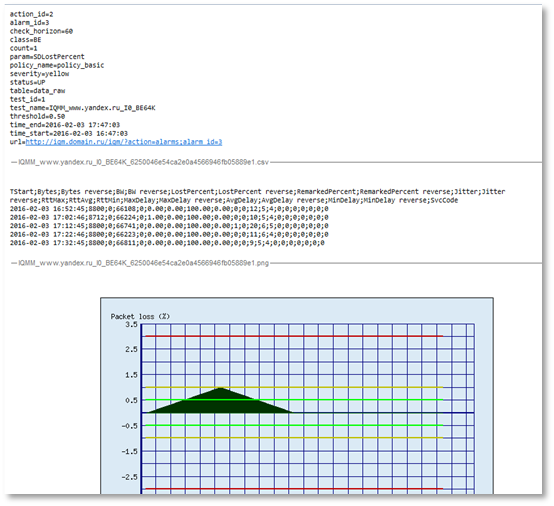

Рисунок 64 Пример eMail уведомления

Конфигурация SNMP-коллектора

Кроме проведения активных измерений система может получать данные для мониторинга различными средствами от внешних источников. Для этого системе управления IQMM потребуется SNMP-коллектор, буферная база и соответствующая обвязка. Возможна реализация распределенного SNMP-коллектора со смещением функций SNMP-опроса в сторону агентов. Агенты IQM могут работать в качестве адаптеров для получения данных и передачи их в базу для дальнейшего анализа, мониторинга, отображения.

Программное обеспечение

Для получения данных по SNMP от сетевых устройств в системе управления IQMM требуется наличие дополнительного программного обеспечения.

collectdV - демон универсального коллектора collectdV-snmp - плагин collectd для сбора данных по SNMP collectdV-network - плагин collectd для передачи/приема статистики на удаленные экземпляры collectd collectdV-mongodb - плагин collectd для передачи/приема статистики в mongoDB libmongoc - С-драйвер MongoDB perl-MongoDB - perl-драйвер для MongoDB mongodb - MongoDB - документ-ориентированная система управления базами данных, не требующая описания схемы таблиц. Предназначена для работы с большими объемами данных. В зависимости от используемого репозитария, mongodb может быть разбит на несколько пакетов. Так, например, для CentOS в репозитарии MongoDB Repository, пакет разбит на множество метапакетов:
mongodb-org-mongos-2.6.11-1.i686 mongodb-org-server-2.6.11-1.i686 mongodb-org-2.6.11-1.i686 mongodb-org-tools-2.6.11-1.i686 mongodb-org-shell-2.6.11-1.i686
iqmm-perl-modules - комплект perl-модулей для IQM обвязки IQMM-обвязка:
iqmm-kernel - комплект perl-модулей, iqmm-editor - комплект шаблонов, встраиваемых в административный интерфейс, для управления объектами, iqmm-collectd - демон для обеспечения передачи данных из mongodb в MySQL

В силу особенностей функционирования collectdV в комплекте с SNMP-модулем возникла потребность в скоростной буферной базе данных для хранения промежуточных результатов, получаемых в результате опроса сетевых устройств по SNMP. В качестве такой буферной базы используется документ-ориентированная база MongoDB. Демон iqm-mongodb-mysqld (из пакета iqmm-collectd) осуществляет выборку данных из MongoDB в соответствии с тестовой конфигурацией и складывает данные в MySQL. Ниже приведена схема, иллюстрирующая взаимодействие между приложениями для обработки данных, получаемых коллектором через соответствующие адаптеры (в том числе и SNMP).
