Создание автоматизированной системы «МК Лайт» (стр. 7 )

Ведение поставщиков

Функция должна позволять Клиенту производить следующие операции:

Просмотр списка категорий поставщиков. Просмотр списка поставщиков выбранной категории.

Отчёт о персональных финансах

В подсистеме должна быть доступна данных функция для просмора расходов в разрезе пользовательских категорий в виде диаграмм / графиков. Для выбора статистики ПМП задаёт период выборки данных и категории, по которым необходимо сформировать статистику, далее производится запрос по цепочке МП → АПВ →БО. В ответ в МП возвращается информация для формирования графиков / диаграмм.

Требования к функциям подсистемы «Хранения данных Бэк-офиса»

Чтение и запись данных подсистемы Бэк-офиса в многопользовательском режиме работы.

Требования к функциям подсистемы «Взаимодействия со смежными системами» Интеграция с компонентами Системы Интеграция с мобильным приложением

Мобильное приложение обращается к ПВ для получения и передачи информации в смежные системы.

Таблица 8. Методы взаимодействия ПВ с мобильным приложением

№ п/п	Название метода ПВ	Смежная система
Запрос курсов валют Банка-партнера	TWO
Показ списка Карт	TWO
Показ Ленты операций по каждой карте	TWO
Запрос на изменение статуса Карты	TWO
Изменение E-Commerce статуса Карты	TWO
Запрос на получение выписки по Карте	TWO
Получение списка лимитов Карты	TWO
Установка временных максимальных значений карточных лимитов	TWO
Изменение максимальных значений и периодов действия карточных лимитов	TWO
Генерация POS-транзакции	TWO
Запрос банковских операции зачисления	TWO

Интеграция со смежными системами Интеграция с TWO

Системой в рамках взаимодействия с TWO используются команды, указанные в таблице 9.

Таблица 9. Команды используемый Системой в рамках взаимодействия с TWO

№ п/п	Название команды	Назначение команды
GetRates	Запрос курсов валют Банка-партнера
GetCardInfo	Показ списка Карт
GetCardStatement	Показ Ленты операций по каждой карте
SetCardStatus	Запрос на изменение статуса Карты
ChangeECStatus	Изменение E-Commerce статуса Карты
GetCardStatement	Запрос на получение выписки по Карте
GetCardLimits	Получение списка лимитов Карты
SetTmpCardLimits	Установка временных максимальных значений карточных лимитов
SetCardLimits	Изменение максимальных значений и периодов действия карточных лимитов
POSRequest	Генерация POS-транзакции
GetAcctStatement	Запрос банковских операции зачисления

Список запросов TWO, реализующих функции Системы, указан в Таблица 5 ниже.

Типовой сценарий взаимодействия с TWO включает выполнение следующих команд:

InitSession - Инициализация сессии; Logon – Авторизация; Выполнение команд TWO.

Интеграция с «SMS Server МК»

Алгоритм работы сервиса представлен в разделе 3.1.

Сценарий взаимодействия с сервисом, для направления кода подтверждения представлен в разделе 4.2.2.6.1.

Интеграция с «Сервисом получения данных о банкоматах»

На этапе разработки программного обеспечения необходимо будет:

Разработать архитектуру решения по отображению данных о банкоматах группы ВТБ на карте в МУ. Определить протокол обмена данными, формат и состав данных обмена между МУ и сервисом данных о банкоматах разработанном в МК. Программного обеспечение, которое должно функционировать / использоваться на МУ для предоставления данных о банкоматах.

Решение должно реализовывать динамическое получение на МУ данных о банкоматах группы ВТБ, информаию о них и расположение на карте-схеме. Функциональность, которая должна быть доступна описана в разделе 4.2.2.8.1.

Требования к видам обеспечения Требования к информационному обеспечению

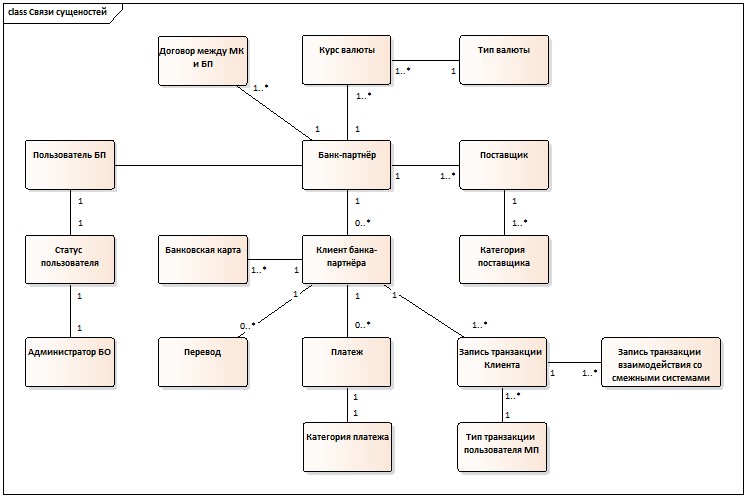

Схема отношений между сущностями Системы представлена на рисунке 6.

Рисунок 6. Схема отношений сущностей Системы

В атрибутивном составе сущностей перечисленных в данном разделе не указаны атрибуты, идентифицирующие запись базы данных (уникальный идентификатор записи). Данное поле должно быть добавлено на этапе разработки функциональности.

Обязательность заполнения атрибутов сущности отмечена символом «*» в названии атрибута.

Мобильное приложение

Данные в мобильном приложении получается динамически в рамках интеграции с подсистемой взаимодействия, не хранятся на мобильном устройстве.

Атрибуты карты

Таблица 10 Атрибуты карты

№	Атрибут карты	Просмотр	Редактирование
Наименование	Описание
Описание карты*	Название карты для отображения в приложении	✓	✓
Имя владельца карты5	Только для виртуальных карт	✓
Счет5
Карточный продукт5
Статус карты	Возможные статусы карты: Открыта. Не активна. Потеряна. Украдена.	✓
Статус карты для e-Commerce	Возможные статусы карты: Активна – просмотр/ редактируется ПМП Приостановлена – просмотр/ редактируется ПМП;	✓	✓
Срок действия карты	Дата окончания срока действия карты	✓
Дата и время	Дата и время последнего использования карты	✓
Тип носителя карты	Физический / виртуальный	✓

Атрибуты пользователя МП

Таблица 11. Описание атрибутов пользователя МП

№	Название атрибута	Описание атрибута
Номер хоста TWO6	PH1 и/или PH2
Аватар пользователя	Изображение пользователя, которое будет отображаться при входе в мобильное приложение и просмотре данных Клиента мобильного приложения
FIID6	Банка/ Банков
ФИО	Фамилия, имя и отчество пользователя
Дата-время последнего входа6	Дата и время последнего входа в приложение
PersonID6	ID Клиента-владельца карты в БП
Номер мобильного телефона	Введенный при регистрации (опционально)
CardUID6	ID карты полученный по номеру карты при регистрации (FIMI/GetCardInfo/Rp/CardUID). Активность в приложении по всем картам Клиента в БП
Логин	Цифровой код, генерируется Системой автоматически
Пароль	Символьный: 8-12 символов или Код Клиента для входа цифровой: 5 цифр или Отпечаток пальца – опция – сам смартфон может хранить и проверять на идентичность
UserFields	Это поле записано на карте Клиента (возможно это должно быть в Ведение карт).

Атрибуты платежа

Тип платежа. Описание платежа - текстовое описание платежа. Карта платежа – карта Клиента, с которой будет выполнен платеж. Сумма - сумма платежа. Получатель:
Карточный платеж – выбор вендора из списка имеющихся в системе. Свободный платеж: номер счета получателя, корреспондентский счет, банк, БИК и прочие необходимые для перевода реквизиты.
Поля проведения платежа поставщика услуг: номер телефона, показания счетчика и проч.

Атрибуты перевода

Тип перевода; Описание - текстовое описание перевода; Карта отправителя – карта с которой будет выполняться перевод. Значение выбирается из списка всех карт Клиента. В случае запроса перевода с внешней карты указать номер карты плательщика; Сумма - сумма перевода в рублях; Карта получателя - номер карты получателя:
Для перевода между своими картами - выбрать из списка собственных карт внутри одного Банка; На внешнюю карту - указать номер карты получателя; Запрос перевода с внешней (своей/ чужой) карты - выбрать из списка собственных карт.

Бэк-офис Атрибуты БП

№ п/п	Название атрибута	Описание атрибута
FIID*	Идентификатор БП
Сервер и порт проведения платежа в TWO*	Для проведения платежей по каждому БП заводится свой порт в экземплярах TWO (PH1, PH2), который используется для идентификации БП при проведении платежа.
Краткое наименование БП*
Юридическое наименование БП*
Контактные телефоны*
Список поставщиков услуг	Идентификаторы поставщиков услуг, по которым доступна оплата Клиенту МП. Реестр поставщиков, из которого выбираются поставщики доступные для оплаты, единый для всех БП
Статус БП	Активен / Блокирован.
Логотип БП	Графическое изображение БП
ID терминала для совершения платежей	ID терминала для запросов POSRequest

Атрибуты договора с БП

Таблица 12. Описание атрибутов договора с БП
