Таблица 2.2
Наименование параметров | Шлаковата | Стекловата | Минеральная вата |
Предельная температура применения, °С | до 250 | от -60 до +450 | до 300- |
Средний диаметр волокна, мкм | от 4 до 12 | от 4 до 12 | от 4 до 12 |
Сорбционное увлажнение за 24 час. (не более), % | 1,9 | 1,7 | 0,095 |
Колкость | да | да | нет |
Необходимость использования связующего | да | да | да |
Коэффициент теплопроводности, | 0,46-0,48 | 0,038-0,046 | 0,077-0,12 |
Наличие связующего, % | от 2,5 до 10 | от 2,5 до 10 | от 2,5 до 10 |
Класс горючести | НГ | НГ | НГ |
Выделение вредных веществ | да | да | да |
Теплоемкость, Дж/кг*К (3) | 1000 | 1050 | 1050 |
Вибростойкость | нет | нет | нет |
Сжимаемость, % (4) | нет данных | нет данных | 40 |
Упругость, % (5) | нет данных | нет данных | 75 |
Температура спекания, °С (6) | 250-300 | 450-500 | 600 |
Длина волокон, мм | 16 | 15-50 | 16 |
Коэффициент звукопоглощения | от 0,75 до 0,82 | от 0,8 до 92 | от 0,75 до 95 |
Химическая устойчивость (потеря веса), % в воде | 7,8 | 6,2 | 4,5 |
Химическая устойчивость (потеря веса), % в щелочной среде | 7 | 6 | 6,4 |
Сравнительная таблица характеристик ППУ с другими теплоизоляционными материалами
Таблица 2.3
Теплоизолятор | Средняя плотность, кг/м3 | Коэффициент теплопроводности, (Вт/м)*К | Срок эксплуатации, лет | Диапазон рабочих температур, °С |
ППУ жесткий | 40-160 | 0,019-0,035 | 30 | -180..+150 |
Пенополистирол | 20-30 | 0,025-0,041 | 3-7 | -180..+90 |
Минеральная вата | 55-150 | 0,052-0,068 | 5 | -40..+600 |
Пробковая плита | 220-240 | 0,050-0,060 | 3 | -30..+90 |
Пенобетон | 250-400 | 0,145-0,160 | >30 | -30..+420 |
Дерево | 274 | 0,130 | >30 | -100..+120 |
Керамзит | 320 | 0,180 | >30 | -100..+450 |
Газобетон | 400 | 0,220 | >30 | -100..+650 |
Кирпич | 760 | 0,450 | >30 | -100..+600 |
Бетон |
2.3.2. Сравнительные характеристики светопрозрачных конструкции
Приведенное сопротивление теплопередаче Ror коэффициент затенения непрозрачными элементами t, коэффициент относительного пропускания солнечной радиации k
Таблица 2.4
Светопрозрачные конструкции | |||||||
Заполнение светового проема | в деревянных или ПХВ переплетах | в алюминиевых переплетах | |||||
Ror, м2×°С/Вт | t | k | Ror, м2×°С/Вт | t | K | ||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
1 | Двойное остекление из обычного стекла в спаренных переплетах | 0,4 | 0,75/0,7 | 0,62 | -- | 0,70 | 0,62 |
2 | Двойное остекление с твердым селективным покрытием в спаренных переплетах | 0,55 | 0,75 | 0,65 | -- | 0,70 | 0,65 |
3 | Двойное остекление из обычного стекла в раздельных переплетах | 0,44 | 0,65/0,6 | 0,62 | 0,34* | 0,8/0,6 (0,8) | 0,62 |
4 | Двойное остекление с твердым селективным покрытием в раздельных переплетах | 0,57 | 0,65 | 0,60 | 0,45 | 0,60 | 0,60 |
5 | Блоки стеклянные пустотные (с шириной швов 6 мм) размером, мм: 194х194х98 244х244х98 | 0,31 0,33 | 0,9 0,9 | 0,40 (без переплета) 0,45 (без переплета) | |||
6 | Профильное стекло коробчатого сечения | 0,31 | 0,9 | 0,50 (без переплета) | |||
7 | Двойное из органического стекла для зенитных фонарей | 0,36 | 0,9 | 0,9 | - | 0,90 | 0,90 |
8 | Тройное из органического стекла для зенитных фонарей | 0,52 | 0,9 | 0,83 | - | 0,90 | 0,83 |
9 | Тройное остекление из обычного стекла в раздельно-спаренных переплетах | 0,55 | 0,5/-- | 0,70 | 0,46 | 0,5/-- | 0,70 |
10 | Тройное остекление с твердым селективным покрытием в раздельно-спаренных переплетах | 0,60 | 0,50 | 0,67 | 0,50 | 0,50 | 0,67 |
11 | Однокамерный стеклопакет в одинарном переплете из стекла: обычного c твердым селективным покрытием c мягким селективным покрытием | 0,38 0,51 0,56 | 0,8/-- 0,8/-- 0,8/-- | 0,76 0,75 0,54 | 0,34 0,43 0,47 | 0,8/-- 0,8/-- 0,8/-- | 0,76 0,75 0,54 |
12 | Двухкамерный стеклопакет в одинарном переплете из стекла: обычного (с межстекольным расстоянием 8 мм) обычного (с межстекольным расстоянием 12мм) с твердым селективным покрытием c мягким селективным покрытием с твердым селективным покрыти-ем и заполнением аргоном | 0,51 0,54 0,58 0,68 0,65 | 0,80/- 0,80/- 0,80/- 0,80/- 0,80/- | 0,74 0,74 0,68 0,48 0,68 | 0,43 0,45 0,48 0,52 0,53 | 0,80/-- 0,80/- 0,80/- 0,80/- 0,80/- | 0,74 0,74 0,68 0,48 0,68 |
13 | Обычное стекло и однокамерный стеклопакет в раздельных переплетах из стекла: обычного с твердым селективным покрытием c мягким селективным покрытием с твердым селективным покрытием и заполнением аргоном | 0,56 0,65 0,72 0,69 | 0,60/- 0,60/- 0,60/- 0,60/- | 0,63 0,51 0,51 0,58 | - - - - | 0,60 0,60 0,60 0,60 | 0,63 0,58 0,38 0,58 |
* В стальных переплетах. Примечания: 1 К мягким селективным покрытиям стекла относят покрытия с тепловой эмиссией менее 0,15, к твердым (K стекло) - 0,15 и более. 2 Значения приведенного сопротивления теплопередаче заполнений световых проемов даны для случаев, когда отношение площади остекления к площади заполнения светового проема равно 0,75. 3 Значения приведенного сопротивления теплопередаче, указанные в таблице, допускается применять в качестве расчетных при отсутствии этих значений в стандартах или технических условиях на конструкции или не подтвержденных результатами испытаний. 4 В числителе приведены значения t для светопрозрачных конструкций жилых, общественных и вспомогательных зданий, в знаменателе – производственные зданий, в скобках - для светопрозрачных конструкций с глухими переплетами. 5. Значения для окон со стеклопакетами приведены: - для деревянных окон при ширине переплета 78 мм; - для конструкций окон в ПВХ переплетах шириной 60 мм с тремя воздушными камерами. При применении ПВХ переплетов шириной 70 мм и с пятью воздушными камерами Приведенное сопротивление теплопередаче увеличивается на 0,03 (м2×°С)/Вт ; - для алюминиевых окон значения приведены для переплетов с термическими вставками |
Сравнительная характеристика некоторых передовых оконных профильных систем
Таблица 2.5
Наименование | Veka Euroline | Rehau Euro 60 | Salamander 2D | Veka Softline | Rehau Euro 70 |
Ширина профиля, мм | 58 | 60 | 60 | 70 | 70 |
Максимальная толщина стеклопакета, мм | 32 | 32 | 32 | 42 | 42 |
Количество камер | 3 | 3 | 3 | 5 | 5 |
Количество контуров уплотнения | 2 | 2 | 2 | 2 | 2 |
Коэффициент сопротивления | 0,72 | 0,62 | 0,63 | 0,76 | 0,79 |
Толщина лицевых и нелицевых внешних стенок, мм | 3 | 2,8 | 2,8 | 3 | 2,8 |
Армирование (внутренне усиление профиля) | Сталь, замкнутый контур | Сталь, П-образный контур | Сталь, П-образный контур | Сталь, замкнутый контур | Сталь, П-образный контур |
Цвет профиля | Белый, цветной | Белый, цветной | Белый, цветной | Белый, цветной | Белый, цветной |
Цвет уплотнительной резины | Черный, серый | Черный | Черный | Черный, серый | Черный |

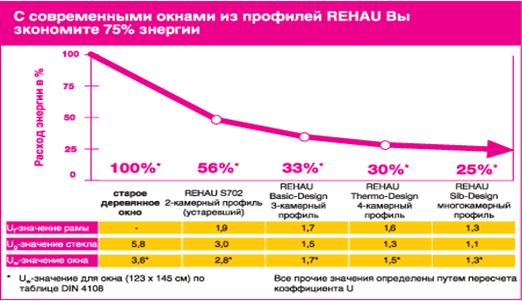

Рис.2.1 Окна из энергоэффективных профилей
(на примере системы REHAU)
2.4. Основные регламентирующие нормативно-технические документы
Техническое регулирование и стандартизация строительных материалов и изделий. В соответствии с законом Республики Казахстан «О техническом регулировании», вступившим в действие с 9 ноября 2004 года, правовое регулирование отношений в области установления, применения и исполнения обязательных требований к продукции, а также регулирование отношений в области оценки соответствия обеспечивается техническим регулированием. Основным нормативным документом в области технического регулирования, имеющим силу закона, является технический регламент.
Технический регламент – нормативный документ, устанавливающий обязательные для применения и исполнения требования к продукции, процессам производства, эксплуатации и другим объектам технического регулирования и принимаемый в целях безопасности граждан, имущества, окружающей среды, животных и растений.
Стандартизация– это установление и применение правил с целью упорядочения деятельности в определенной области на пользу и при участии всех заинтересованных сторон при соблюдении условий эксплуатации и требований безопасности. Результатом работы по стандартизации является принятие стандарта.
Стандарт–это нормативный документ, в котором устанавливают характеристики продукции, правила осуществления и характеристики процессов производства, эксплуатации, хранения, перевозки, реализации и утилизации, работ или оказания услуг, а также требования к терминологии, символике, упаковке, маркировке.
Национальную систему стандартизации составляют:
− национальные стандарты, к которым в Республике Казахстан относят государственные стандарты (СТ РК), и межгосударственные стандарты стран СНГ (ГОСТ), введенные в действие до 1 июля 2003 г.;
− правила стандартизации, нормы и рекомендации в области стандартизации;
− стандарты организаций;
−общеказахстанские классификаторы технико-экономической и социальной информации.
При разработке национальных стандартов как основу используют международные стандарты ИСО (международной организации по стандартизации), МЭК (международной электротехнической комиссии) и др., за исключением случаев, когда такое применение признано по тем или иным причинам невозможным.
Большинство стандартов на строительные изделия и материалы – это стандарты технических требований и стандарты на методы испытаний. Стандарты технических требований нормируют показатели качества, надежности и долговечности продукции, ее внешний вид.
Кроме стандартов в строительстве действует система нормативных документов, объединяемая в «Строительные нормы и правила» (СНиП) и «Свод правил» (СП), которые представляют собой свод норм и правил по проектированию, строительству и производству строительных материалов, изделий и конструкций, а также зданий и сооружений.
Для повышения качества продукции, конкурентоспособности продукции, работ и услуг на казахстанском и международном рынках осуществляется удостоверение соответствия продукции, процессов производства и иных объектов технического регулирования техническим регламентам, стандартам и условиям договора.
Добровольное подтверждение соответствия осуществляется в форме добровольной сертификации− установления соответствия национальным стандартам, стандартам организаций и условиям договора.
Обязательное подтверждение соответствия осуществляется в формах декларирования о соответствии и обязательной сертификации− установления соответствия техническим регламентам.
При проектировании, изготовлении строительных изделий и конструкций, возведении сооружений пользуются единой модульной координацией размеров в строительстве (МКРС) на базе основного модуля, равного 100 мм (1М). На практике используют как укрупненные модули (60М, 30М и др.) – при проектировании зданий, так и дробные (1/2М, 1/5М, 1/10М и др.) – при изготовлении строительных элементов.
Выводы
В разделе приведены сведения о наиболее энергоэффективных строительных материалах, изделиях, а также стеклопакетов и профильных систем на примере теплоизоляционных материалов широко применяемых не только в Республике Казахстан, но во всем мире.
Проведен анализ различных строительных теплоизоляционных материалов, изделий и элементов наружных ограждающих конструкций, окон, балконных дверей и энергоэффективных профилей по теплотехническим показателям. Теплоизоляционные материалы и изделия должны изготовляться в соответствии ГОСТ и удовлетворять следующим общим техническим требованиям:
- обладать теплопроводностью не более 0,175 Вт/(мК) (0,15 ккал) (мч°С) при 25° С;
- иметь плотность (объемную массу) не более 500 кг/м.
3. ТЕХНИЧЕСКОЕ РЕГУЛИРОВАНИЕ (СТАНДАРТИЗАЦИЯ, СЕРТИФИКАЦИЯ И МЕТРОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ) СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ, ИЗДЕЛИЙ
3.1. Техническое регулирование в странах Европейского Союза
В Европейском Союзе (ЕС) директивы выполняют роль законов. Разработанные в 1985 г. новые принципы в области технических стандартов и норм, изложены в директиве 98/34/ЕС, принятой Европейским Парламентом 22 июня 1998 г. и дополненной директивой 98/48/EC. Директива 98/34/ЕС установила Новый подход к стандартизации продукции и Глобальный подход к определению соответствия этой продукции существенным требованиям. Предыдущая редакция директивы в области технических стандартов и норм была изложена в директиве 83/189 ЕС от 01.01.01.
Цель разработки этой новой директивы заключалась в том, что бы продукция, законно произведенная и рекламированная в одной стране, должна свободно перемещаться в пределах ЕС. Барьеры в торговле в результате различия в национальных нормах и стандартах, должны быть устранены. Под продукцией в этой директиве понимают любой промышленно изготовленный продукт. Продукция должна соответствовать существенным требованиям, таким как здоровье людей, безопасность, защита потребителя и окружающей среды и иметь соответствующую маркировку.
Техническая спецификация к продукции излагается в виде гармонизированного (унифицированного) стандарта, который содержит такие характеристики продукта, как название, назначение, уровень качества, технические характеристики, безопасность или размеры, а также терминология, символы, испытания и методы испытания, упаковку, маркировку и процедуру подтверждения соответствия. Национальные системы стандартизации должны иметь ссылки на европейские гармонизированные стандарты, которые должны быть опубликованы в “Официальном журнале Европейского Союза”.
Основные принципы нового подхода состоят в следующем:
· Гармонизация (унификация) ограничивается существенными требованиями к продукции и только такая продукция может поставляться на рынок ЕС.
· Техническая спецификация продукции, удовлетворяющей существенным требованиям, определяется европейскими гармонизированными стандартами.
· Продукция, произведенная в соответствии с гармонизированными стандартами, имеет преимущество по сравнению с произведенными по другой технической спецификации или другому стандарту.
· Применение гармонизированных или других стандартов остается добровольным и производитель может использовать другую техническую спецификацию продукции, удовлетворяющую существенным требованиям.
Под европейским гармонизированным (унифицированным) стандартом понимают техническую спецификацию, одобренную официальным органом по стандартизации для повторного или непрерывного применения. Различают три вида стандартов, доступных технической общественности: международный, европейский и национальный. Гармонизированные стандарты на продукцию для гарантии качества должны разрабатываться европейскими организациями по стандартизации на основе мандатов, выданных Комиссией. Однако инициаторами этих стандартов могут быть и крупные производители. Необходимо отметить, что гармонизированные стандарты представляют небольшую часть от общего количества стандартов. Большая часть стандартов разрабатывается в нерегулируемом секторе свободного рынка, так этот рынок имеет необходимость в стандартизации своей продукции.
Правила разработки национальных технических стандартов и норм заключается в следующем. Проект технического стандарта или норм должен быть представлен Европейской Комиссии. При отсутствии замечаний в течении трех месяцев проект национального стандарта или норм может быть одобрен на национальном уровне. Если есть замечания добавляется еще три месяца для согласования с Европейской Комиссией.
Для продукции, предназначенной для европейского рынка, вводится специальная маркировка (маркировка СЕ), подтверждающая существенные признаки в соответствии с новой директивой. Такая маркировка также означает, что производитель следовал предписанной процедуре контроля на соответствие. Кроме того, производитель или его представитель в странах членах-ЕС должны иметь всю необходимую документацию для доказательства соблюдения указанных выше требований.
Органы контроля в форме произвольной инспекции могут оценивать пригодность продукции для использования на рынке ЕС на основании научных и практических знаний, принимать независимые от интересов производителя решения и объединять усилия всех заинтересованных сторон во взвешенной оценке.
Государства члены-ЕС должны принимать меры, необходимые для запрета наносить на продукцию и ее упаковку маркировку, которая может ввести в заблуждение третьи стороны о значении и форме маркировки СЕ. Если государство член-ЕС устанавливает, что продукция не отвечает требованиям этой директивы, то она должна предпринять соответствующие меры, чтобы снять эту продукцию с рынка.
Государства члены-ЕС имеют право вводить требования к национальной продукции вследствие различия культурных и географических условий, однако эти требования должны обязательно включать требования по здоровью людей, защите окружающей среды, безопасности и прочено.
Государства члены-ЕС должны ввести в действие законы и административные правила и передать в Комиссию тексты положений национального законодательства в области действия данной Директивы не позднее середины 1992 г.
На основании директивы 98/34/ЕС разрабатываются директивы по отдельным вопросам. В настоящий момент разработаны и одобрены 22 директивы в соответствии с новым подходом, среди которых директивы по игрушкам, медицинскому оборудованию, телекоммуникационному терминальному оборудованию и только одна директива 89/106/ЕС касается непосредственно строительной продукции и пять относятся к инженерному оборудованию объектов строительства. Часть этих директив была разработана еще до разработки директивы 98/34/ЕС, поэтому в них установлена ссылка на предыдущую директиву 83/189/ЕС.
Процедура одобрения новой директивы заключается в следующем. Европейская Комиссия инициирует разработку директивы и поручает ее разработку специализированным организациям. По получении проекта директивы Комитет запрашивает мнение Европейского Парламента и Экономического и Социального Комитета с целью выработки общей позиции квалифицированного большинства. Затем проект представляется Европейскому Парламенту, который может ее одобрить, отклонить или предложить доработку для второго чтения. В случае необходимости Комиссия дорабатывает проект в течении 3 месяцев.
Директива 89/106/ЕС о тождественности законов, правил и административных документов государств членов-ЕС в области строительной продукции принята Европейским парламентом 21 декабря 1988 г. Так как эта директива была утверждена ранее утверждения директивы 98/34/ЕС, то ссылки в ней установлены на более раннюю директиву 83/189/ЕС. Однако основные принципы, изложенные в этой директиве не расходятся с принципами директивы 98/34/ЕС.
Необходимость разработки директивы в области строительной продукции определяется особой природой строительной продукции, требующей точного формулирования гармонизированных стандартов и различных уровней существенных требований, зависящих от местных климатических условий или образа жизни. В этой директиве даны понятия строительной продукции, представляющей любой промышленно изготавливаемый продукт, предназначенный для создания строительного объекта, в том числе здания и сооружения, представляющего результат надлежащего проектирования и строительных работ.
Строительная продукция должна быть подходящей для выполнения строительных работ на строительных объектах и соответствовать своему предполагаемому назначению и существенным требованиям в тех случаях, когда объекты подчиняются правилам, содержащим такие требования. Такие требования при нормальных условиях эксплуатации, должны отвечать экономически целесообразному сроку службы. Основные требования к строительным объектам, которые могут повлиять на существенные технические характеристики строительной продукции, следующие:
1.Механическое сопротивление и устойчивость объекта, в том числе недопустимость обрушения всего объекта или его части, недопустимость повреждения частей объекта в результате серьезных деформаций несущих конструкций.
2.Безопасность объекта в случае пожара, в том числе обеспечение несущей способности конструкций в течение определенного времени, ограничение возможности возникновения и распространения огня внутри объекта, а также ограничение распространение огня на соседние строения, обеспечение возможности выхода людей из объекта или их спасения.
3. Санитарная безопасность, здоровье и окружающая среда, в том числе предотвращение опасности в результате следующих факторов: выделения токсических газов; наличия опасных частиц или газов в воздухе; излучения опасной радиации; загрязнения или отравления воды или почвы; ошибочный сброс сточных вод, дыма, твердых или жидких отходов; наличие сырости в частях зданий или на поверхностях сооружений.
4. Безопасность при использовании обеспечивается соответствующим проектированием и строительством с тем, чтобы в строительном объекте не создавался бы неприемлемый риск несчастного случая при эксплуатации или при работе, например, скольжение, столкновение, ожоги, поражение электрическим током, повреждение от взрыва.
5. Защита от шума должна быть такой, чтобы его уровень не угрожал здоровью людей и позволял им спать, отдыхать и работать в комфортных условиях.
6. Экономия энергии должна обеспечиваться строительным объектом и системами поддержания микроклимата в нем таким образом, чтобы уровень потребления энергии, необходимый для эксплуатации, оставался низким с обеспечением комфортности людей, находящихся в объекте, и с учетом локальных климатических условий.
Каждое из перечисленных требований может иметь различный уровень защиты исходя из географических или климатических условий или образа жизни, что может привести к установлению принятых на уровне Европейского Сообщества классов в соответствующих национальных документах.
Строительная продукция должна иметь маркировку (СЕ маркировку). Эта маркировка подтверждает, что продукция соответствует национальным стандартам, заменяющим гармонизированные стандарты, что она отвечает требованиям европейской технической аттестации. Маркировка СЕ должна наноситься на сам продукт, на бирку, прикрепленную к нему, на упаковку или на сопровождающие документы.
Необходимо отметить, что контроль производителем своей продукции согласно стандартам серии ENISO 9000 не является обязательным требованием директивы.
3.2.Техническое регулирование в Таможенном Союзе, ЕврАзЭС, СНГ
и отдельных странах.
Межгосударственный совет по стандартизации, метрологии и сертификации был создан в 1992 году, после распада СССР. В его состав входят руководители органов по стандартизации бывших республик Советского Союза. Даже представители государств Балтии, не входящих в состав СНГ, как правило, принимают участие в заседаниях МГС. Постоянными участниками мероприятий Совета стали представители международных организаций, таких, как ЕЭК ООН, ИСО, СЕН, а также органов по стандартизации ряда стран.
За 19 лет своего существования МГС удалось решить ряд важных задач. Прежде всего, поскольку все республики СССР работали по единым стандартам, после распада Советского Союза было необходимо сохранить саму систему ГОСТов. МГС в целом удалось справиться с этой задачей. Кроме того, много места в работе Совета занимают вопросы метрологического обеспечения, аккредитации и оценки соответствия и т. д.
Существенно, что государства, чьи представители входят в МГС, получали возможность пользоваться общими наработками. Особенно важно это для тех стран, чьи возможности для быстрого развития собственной системы стандартизации, метрологии ограничены недостаточностью средств, дефицитом квалифицированных специалистов. Понятно, что ведущая роль в совершенствовании общей системы стандартизации принадлежит России.
Однако сегодня речь должна идти уже не только о сохранении общей системы стандартизации. Со временем все более насущным становились вопросы ее развития, обновления межгосударственных стандартов. В России выполнение этой задачи сдерживал ФЗ «О техническом регулировании», принятый в 2002 году. Одним из многочисленных негативных последствий вступления в силу этого закона стало то, что он разрешал государственное финансирование разработки исключительно национальных стандартов.
У других бывших республик Союза, за исключением Украины, Республики Беларусь и Республики Казахстан, возможностей серьезно заниматься разработкой и обновлением межгосударственных стандартов просто не было.
В этой ситуации многие страны самостоятельно развивали свою систему стандартов, выбирая при этом каждая свой путь. В частности, Казахстан активно занялись переводом зарубежных стандартов и применением их в своей промышленности. В Грузии широко практикуется применение зарубежных стандартов на английском языке. Молдова покупает в Румынии переведенные европейские стандарты и планируют их принимать без адаптации по 2 – 3 тыс. шт. в год. В Украине недавно был подписан указ Президента о расформировании Госпотребстандарта Украины и Государственного комитета по техническому регулированию и передаче их функций Министерству экономики. При этом планируется принимать ежегодно по 500 национальных стандартов и 2 – 3 тыс. европейских стандартов на английском языке с украинским предисловием. Степень гармонизации украинских стандартов с международными сейчас составляет 25%.
|
