Страница параметров прибора MiniMEP (2)404S, (2)424A, 424/12V, (2)524A (значения по умолчанию устанавли­ваются на заводе-изготовителе)

Название параметра

Описание

Диапазон значений

Значение по умолчанию

Ваше значение

серийный номер

уникальный серийный номер для точной идентифика­ции прибора

__

__

программное обеспечение

номер версии программного обеспечения + доп. информ.

Доп. информ: "pro" означает, что прибор разблокирован для работы с программой "CV-Scheduler"

MiniMEP

отображ. модель прибора, кол-во и тип входов датчиков

запись

интервал записи данных

1..6,10,12,15,20,30,60 мин.

5 мин.

единицы

физические единицы всех значений температуры

(°F всегда имеют шаг 0,2°F)

°C(Цельсия), °F(Фаренгейта)

°C

(датчик 1) корр. 1 –

(датчик 1) корр. 4

последние четыре корректировки данного входного сигнала с указанием времени, даты и значения смещения

(датчик 1) вкл/выкл

если датчик 1 не используется, следует выкл. его здесь

выкл /вкл

вкл

датчик 1, Нижн. предел

настройка нижнего предела температуры для датчика 1

-160...+850-C

-160°C(-256°F)

датчик 1, Верхн. предел

настройка верхнего предела температуры для датчика 1

-160...+850-C

+850°C(+1562°F)

датчик 1, задержка

по истечении данного интервала генерируется сигнальное сообщение

0:01 ... 4:00 ч:мин

1:00 ч:мин

название датчика 1

индивидуальное название для данного сигнального входа (не более 8 символов)

см. таблицу

датчик 1

(датчик 2) корр. 1 -

(датчик 2) корр. 4

последние четыре корректировки данного входного сигнала с указанием времени, даты и значения смещения

(датчик 2) вкл/выкл

если датчик 2 не используется, следует выкл. его здесь

выкл /вкл

выкл

датчик 2, Нижн. предел

настройка нижнего предела температуры для датчика 2

-160..+850°C/-256..+1562°F

-160°C(-256°F)

датчик 2, Верхн. предел

настройка верхнего предела температуры для датчика 2

-160..+850°C/-256.+1562°F

+850°C(+1562°F)

датчик 2, задерж.

по истечении данного интервала генерируется сигнальное сообщение

0:01 ...4:00 ч:мин

1:00 ч:мин

название датчика 2

индивидуальное название для данного сигнального входа (не более 8 символов)

см. таблицу

датчик 2

(датчик 3) корр. 1 -

(датчик 3) корр. 4

последние четыре корректировки данного входного сигнала с указанием времени, даты и значения смещения

(датчик 3) вкл/выкл

если датчик 3 не используется, следует выкл. его здесь

выкл /вкл

выкл

датчик 3, Нижн. предел

настройка нижнего предела температуры для датчика 3

-160..+850°C/-256..+1562°F

-160°C(-256°F)

датчик 3, Верхн. предел

настройка верхнего предела температуры для датчика 3

-160..+850°C/-256..+1562°F

+850°C(+1562°F)

датчик 3, задерж.

по истечении данного интервала генерируется сигнальное сообщение

0:01 ... 4:00 ч:мин

1:00 ч:мин

название датчика 3

индивидуальное название для данного сигнального входа (не более 8 символов)

см. таблицу

датчик 3

(датчик 4) корр. 1 -

(датчик 4) корр. 4

последние четыре корректировки данного входного сигнала с указанием времени, даты и значения смещения

(датчик 4) вкл/выкл

если датчик 4 не используется, следует выкл. его здесь

выкл /вкл

выкл

датчик 4, Нижн. предел

настройка нижнего предела температуры для датчика 4

-160..+850°C/-256.+1562°F

-160°C(-256°F)

датчик 4, Верхн. предел

настройка верхнего предела температуры для датчика 4

-160..+850°C/-256.+1562°F

+850°C(+1562°F)

датчик 4, задержка

по истечении данного интервала генерируется сигнальное сообщение

0:01 ...4:00 ч:мин

1:00 ч:мин

название датчик а 4

индивидуальное название для данного сигнального входа (не более 8 символов)

см. таблицу

датчик 4

повторение сигнала

интервал повторения сигнализации после сброса, если сбой продолжает иметь место.

выкл, 0:01 ... 4:00 ч:мин

выкл

сигн. сообщ. аккум.

сигнальное сообщение о работе от аккумулятора при сбое сетевого электропитания

вкл, выкл

вкл

сигн. логич. вх. от аккум.

сигналы с цифровых входов разрешены при работе от аккумулятора

вкл, выкл

вкл

(цифровые входы)

1(al1) 2(al2) 3(door)

здесь можно включать и отключать цифровые входы

ah al2 door
выкл выкл выкл
.................
вкл вкл вкл

выкл выкл выкл

задержка, door

задержка по времени для цифрового входа №3

0:00 ... 4:00 ч:мин

0:00 ч:мин

логич. вх. 3 (door)

индивидуальное название для цифрового входа №3

см. таблицу

door

задержка, al2

задержка по времени для цифрового входа №2

0:00 ... 4:00 ч:мин

0:00 ч:мин

логич. вх. 2 (al2)

индивидуальное название для цифрового входа №2

см. таблицу

al2

задержка, al1

задержка по времени для цифрового входа №1

0:00 ... 4:00 ч:мин

0:00 ч:мин

логич. вх. 1 (al1)

индивидуальное название для цифрового входа №1

см. таблицу

al1

текущее время

может быть изменено в пределах приблизит. 90 минут

ч:мин:сек

уст. изготовителем

текущая дата

не может быть изменена

уст. изготовителем

лето/зима

настройка для летнего / зимнего времени

CE начиная с '96, НЕТ

CE начиная с '96

текущая ошибка

текущая ошибка

"см. коды ошибок"

последняя ошибка 1 – последняя ошибка 6

последние 6 ошибок

дата, время, ошибка

параметры цифровой связи

значение скорости передачи линии связи с ПК

бод

9600, N,8 ,1

начало печати

дата/время первого значения для распечатки

конец печати

дата/время последнего значения для распечатки

печать

начать клавишей 'вверх', прервать клавишей 'вниз'

начать печать – остановить печать

Sprache / язык

язык отображения информации

немецкий, английский, французский, голландский

адрес (в сети)

адрес данного устройства в сети

0-78

78

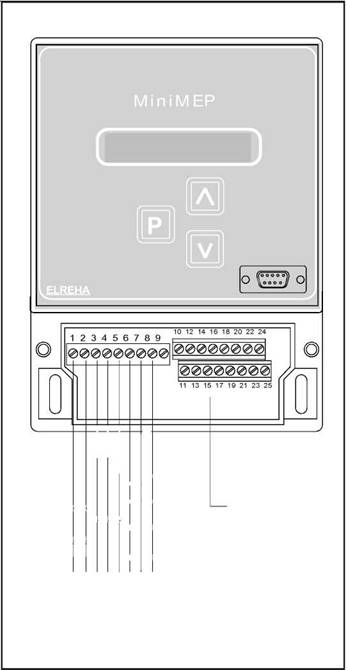

Электрическое подключение MiniMEP (2)404S, (2)424A

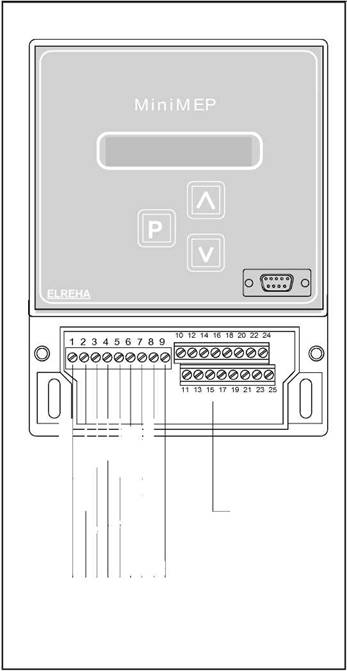

Электрическое подключение M n i MEP 424/12V


Сеть, фаза 230В (США - 115В)

Сеть, нейтральный

Сигнальное реле, клемма N/C_______

Сигнальное реле, клемма N/O_______

Сигнальное реле, общий контакт____

Логич. Вход 1 (al1) фаза сети
Логич. Вход 2 (al2) фаза сети
Логич. Вход 3 (door) фаза сети
PE


Напряжение питания +12В пост. тока

Напряжение питания -12V пост. тока

Сигнальное реле, клемма N/C _______

Сигнальное реле, клемма N/O_______

Сигнальное реле, общий контакт____

Логич. Вход 1 (al1) +12В пост. тока

Логич. Вход 2 (al2) +12В пост. тока

Логич. Вход 3 (door) +12В пост. тока


10 не исп.

11 не исп.

12 RS 485 NDO

13 RS 485 DO

14 Датчик 1

15 Датчик 1 комм.

16 Датчик 2

17 Датчик 2 комм.

18 Датчик 3

19 Датчик 3 комм.

20 Датчик 4

21 Датчик 4 комм.

22 не исп.

23 RxD (RS 232)

24 GND (RS 232)

25 xD (RS 232)


10  Аккумулятор +

11 Аккумулятор -
12 RS 485 NDO

13  RS 485 DO

14  Датчик 1

15  Датчик 1 комм.

16  Датчик 2

17  Датчик 2 комм.

18  Датчик 3

19  Датчик 3 комм.

20  Датчик 4

21  Датчик 4 комм.

22  не исп.

23  RxD (RS 232)

24  GND (RS 232)

25  TxD (RS 232)


-  Клеммы 10 и 11 относятся только к моделям MiniMEP с опцией 'A'

-  Клеммы 3 - 8 не относятся к модели
404 S


Регистраторы данных MiniMEP – Техническое Руководство страница 7
