Введение
Анатомия человека принадлежит к биологическим наукам, изучающая происхождение, развитие, внешнее и внутреннее строение, функциональные особенности живого человека. Термин «анатомия» происходит от древнегреческого слова anatemnein — рассекаю, расчленяю. Это объясняется тем, что первым и основным методом исследования человека был метод расчленения трупа.
Анатомия человека ставит своей задачей описание формы, макроскопического строения, топографии органов с учетом половых, индивидуальных, конституциональных особенностей организма, а также филогенетических (от phylon — род, genesis — развитие) и онтогенетических (от ontos — особь) моментов развития. Изучение строения человека проводится с позиций целостного организма.
Учебно-методическое пособие предназначено для самостоятельной работы студента. В пособии описаны системы организма, которые можно детально рассмотреть на манекене «Человек». Каждый раздел открывается краткой справкой об организации системы, содержит иллюстрации (оригинальные фото или рисунки с учебных сайтов Интернета). Для удобства изучения материал представлен в таблицах. Названия отдельных структур приведены на латыни и в русском переводе.
Рекомендуем при изучении курса анатомии человека руководствоваться программой курса и последовательно рассматривать отдельные системы: мышечную, сердечно-сосудистую, внутренние органы и нервную. Костная система недостаточно представлена в настоящем манекене, её следует изучать с помощью другого пособия - "Скелет человека". При изучении нервной системы также следует воспользоваться дополнительными наглядными материалами.
Контрольные вопросы для подготовки к зачету составлены в соответствии со стандартной программой курса “Анатомия человека”, изучаемого на биолого-почвенном факультете университета.
Пособие может быть использовано для самостоятельной подготовки и самоконтроля.
МЫШЕЧНАЯ СИСТЕМА
Соматическая мускулатура образована скелетными мышцами. По типу эта мышечная ткань является поперечно-полосатой. Мышцы тела приводят в движение суставы, изменяют положение тела человека, образуют стенки грудной и брюшной полостей, входят в состав стенок глотки, верхнего отдела пищевода.
В зависимости от расположения мышц выделяют поверхностные и глубокие. Названия мышц обозначают их форму: ромбовидная, квадратная; величину: большая, малая, длинная, короткая.
Рис. 1. Различные формы мышц
1 — веретенообразная мышца: а) брюшко, б) сухожилие; 2 — двуглавая мышца: а) головка, б) брюшко, в) хвост; 3 — двубрюшная мышца: а) брюшко, б) сухожильная дуга; 4 — многобрюшная мышца: а) брюшко, б) сухожильная перемычка; 5 — широкая мышца: а) брюшко, б) апоневроз; 6 — одноперистая мышца; 7 — двуперистая мышца.
В конечностях встречаются мышцы веретенообразной формы. Пучки их мышечных волокон ориентированы параллельно длинной оси мышц. Мышцы лентовидной формы участвуют в образовании стенок туловища. По типу прикрепления мышечных пучков к продольному сухожилию различают двуперистые (пучки прикреплены с двух сторон) или одноперистые (с одной стороны) (рис. 1). Некоторые мышцы имеют несколько головок: дву-, трех - и четырехглавые. Мышцы, расположенные циркуляторно, являются сжимателями (сфинкторами). Форма мышц связана с их функцией.
По функциям различают: сгибатели (флексоры) и разгибатели (экстензоры); вращатели (пронаторы – внутрь, супинаторы - наружу), отводящие (абдукторы) и приводящие (аддукторы).
Используя манекен, рассмотрите последовательно мышцы тела человека в области головы, лица и шеи, туловища (спина, грудь, живот) и верхних (плечевой пояс и свободная верхняя конечность) и нижних конечностей (тазовый пояс и свободная нижняя конечность).
МЫШЦЫ ГОЛОВЫ
Рис. 2. Мышцы головы и лица
Крышу черепа покрывает сухожильный шлем (рис.2) (надчерепная мышца (m. epicranius), в котором различают брюшко: лобное (venter frontalis) и затылочное (venter occipitalis). Височная мышца покрывает часть теменной и чешую височной кости (на манекене - № 69; m. temporalis) - относится к жевательной мускулатуре; при сокращении поднимает нижнюю челюсть.
Ушная передняя мышца (m. auricularis anterior) наряду с ушной верхней (m. auricularis superior) и задней (m. auricularis posterior) при сокращении обеспечивает движение ушной раковины.
МЫШЦЫ ЛИЦА
В области лицевого черепа располагаются мимические и жевательные мышцы. Мимические мышцы подразделяются на смыкатели (сфинкторы) и расширители (дилятаторы) (табл. 1, рис. 3 А, Б).
А
Б
Рис. 3. Мышцы лица (спереди, А; сбоку, Б)
Таблица 1
Мышцы лица
МИМИЧЕСКИЕ | ЖЕВАТЕЛЬНЫЕ | ||||
№ | Сфинкторы | № | Дилятаторы | № | |
72. | М. круговая мышца глаза, смыкатель век (M. orbicularis oculi, pars palpebralis) | 82. | М. опускающая угол рта (M. depressor anguli oris) | 80. | М. жевательная (M. masseter) |
73. | М. круговая мышца глаза, глазничная часть (M. orbicularis oculi, pars orbitalis) | 83. | М. опускающая нижнюю губу (M. depressor labii inferioris) | 66. | М. височная |
77. | М. круговая мышца рта (M. orbicularis oris) | 75. | М. поднимающая верхнюю губу (M. levator labii superioris alaeque) | - | М. крыловидная наружная (не видна); М. крыловидная внутренняя (не видна) |
P. S. В таблице указана нумерация мышц, соответствующая нумерации на манекене.
На манекене в области лица найдите следующие мимические мышцы:
74. М. скуловая, малая (M. zyqomaticus minor)
76. М. носовая (M. nasalis)
78. М. скуловая, большая (M. zygomaticus major)
79. М. щечная (M. buccinator)
81. М. смеха (M. risorius)
84. М. подбородочная (M. mentalis)
МЫШЦЫ ШЕИ
Поверхностные мышцы шеи включают надподъязычные и подподъязычные. Они осуществляют движения подъязычной кости и гортани, поднимают и опускают подъязычную кость. На боковой поверхности шеи располагаются: подкожная мышца (у человека редуцирована) и грудино-ключично-сосцевидная (тянет голову назад и обеспечивает наклоны головы в сторону при попеременном сокращении).
К глубоким мышцам относятся: лестничные, которые поднимают I и II ребра; длинные мышцы головы и шеи, расположенные в шейном отделе позвоночника, участвуют в движениях головы и шеи (рис. 4 А, Б).
А
Б
Рис. 4. Боковая (А) и задняя (Б) поверхность мышцы шеи.
Обозначения соответствуют нумерации на манекене: 97- грудино-ключично-сосцевидная мышца; 104 – верхняя часть трапецевидной мышцы; 98-100 – лестничные мышцы; 62 – подъязычная кость.
На манекене найдите следующие мышцы:
Мышцы, лежащие выше подъязычной кости (подъязычная кость - №62):
85. М. подъязычно-язычная (M. Hyрoglossus)
86. М. подбородочно-подъязычная (M. Geniohyoideus)
87. М. челюстно-подъязычная (M. Mylohyoideus)
88. М. Двубрюшная, переднее брюшко (M. digastricus, venter anterior)
89. М. Двубрюшная, заднее брюшко (M. digastricus, venter posterior)
90. М. шилоподъязычная (M. Stylohyoideus)
Мышцы, лежащие ниже подъязычной кости:
91. М. Лопаточно-подьязычная, верхнее брюшко (M. Omohyoideus, venter superior)
92. М. Лопаточно-подьязычная, нижнее брюшко (M. Omohyoideus, venter inferior)
93. М. ключично-подъязычная (M. Stemohyoideus)
94. М. грудино-щитовидная (M. Sternothyroideus)
95. М. щитоподъязычная (M. Thyrohyoideus)
96. М. перстнещитовидная (M. Cricothyroideus)
Мышцы переднебоковой поверхности шеи:
97. М. грудино-ключично-сосцевидная мышца (M. Sternocleidomastoideus)
Глубокие слои:
98. М. передняя лестничная мышца (M. Scalenus anterior)
99. М. средняя лестничная мышца (M. Scalenus medius)
100. М. Задняя лестничная мышца (M. scalenus posterior)
101. М. Мышца, поднимающая лопатку (M. levator scapulae)
Задняя поверхность шеи:
102. Ременная м. головы, ременная м. шеи (M. Splenius capitis, M. Splenius cervicis)
МЫШЦЫ СПИНЫ
Мышцы спины располагаются послойно. Различают поверхностные и глубокие мышцы. К поверхностным мышцам относятся: трапецевидная, широчайшая мышца спины, большая и малая ромбовидные мышцы. Они обеспечивают движения в области плечевого пояса. К глубоким мышцам относятся: верхняя и нижняя задние зубчатые (поднимают и опускают ребра, дыхательные мышцы), мышца, выпрямляющая позвоночник (табл. 2, рис. 5).
Рис. 5. Поверхностные (справа) и глубокие (слева) мышцы спины (см. обозначения в табл. 2)
Таблица 2
Мышцы спины
Поверхностные мышцы спины (справа) | Глубокие мышцы спины (слева) | ||
16. | Трапециевидная м., восходящая часть (M. trapezius, pars ascendens) | 14. | Большая ромбовидная м. (M. rhomboideus major) |
19. | М. трапециевидная, нисходящая часть (M. trapezius, pars descendens) | 15. | М. ромбовидная малая (M. rhomboideus minor) |
20. | М. трапециевидной, восходящая часть (М. trapezius, pars transversa | 103. | М. верхняя задняя зубчатая (M. serratus posterior superior) – под ромбовидными |
10. | Широчайшая м. спины (M. latissimus dorsi) | 12. | Нижняя задняя зубчатая м. (M. serratus inferior) |
11. | Грудопоясничная фасция | 13. | М., выпрямляющая позвоночник (M. erector spinae) |
МЫШЦЫ ГРУДИ
Мышцы груди располагаются послойно. Поверхностные: большая и малая грудная, передняя зубчатая начинаются от ребер, прикрепляются к лопатке, ключице и плечевой кости. Осуществляют движения в плечевом суставе и свободной верхней конечности.
А Б
Рис.6. Мышцы груди: поверхностные (А) и глубокие (Б) (см. обозначения в табл.3)
К глубоким мышцам спины относятся наружные и внутренние межреберные, а также диафрагма. Это дыхательные мышцы (рис. 6 А, Б; табл.3).
На манекене можно видеть следующие кости грудной клетки:
1. Грудина (Sternum)
2. Грудина, мечевидный отросток (Sternum, processus xiphoideus)
3. Грудина, рукоятка (Sternum, manubrium)
4. Яремная вырезка (Incisura jugularis)
5. Грудино-ключичная связка (Ligamenta sternoclaviculare anterius)
6. Ребра I-XII (Costa)
Таблица 3
Мышцы груди
Прикрепляющиеся к плечевому поясу | Собственно груди | ||
22. 23. 24. | М. грудная большая, брюшная часть (M. pectoralis major, pars abdominalis) М. грудная большая, грудино-реберная часть (M. pectoralis major, pars sternocostalis) М. грудная большая, ключичная часть (M. pectoralis major, pars clavicularis) | 20 21 | М. наружные межреберные (Mm. intercostales externi) М. внутренние межреберные (Mm. intercostales interni) |
18. | Малая грудная м. (M. pectoralis minor) | Диафрагма (Diaphragma; не видно) | |
17. | Передняя зубчатая м. (M. serratus anterior) |
Диафрагма (Diaphragma)
Диафрагма или грудно-мышечная преграда разделяет грудную и брюшную полости, является верхней стенкой брюшной полости. В ней разделяют три части: поясничную, реберную и грудинную. Пучки мышечных волокон сходятся к сухожильному центру, составляющему купол диафрагмы (рис.7).
Участвует в акте дыхания и в осуществлении функций брюшного пресса. Через неё проходит аорта, нижняя полая вена, грудной лимфатический проток, пищеводное отверстие.

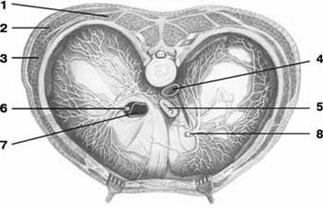

Рис. 7. Диафрагма
Обозначения: 1-поясничная часть;реберная часть; 4- аортальное отверстие; 5- пищеводное отверстие; отверстие нижней полой вены; 8- сухожильный центр.
На манекене, если разобрать переднюю брюшную стенку и убрать внутренние органы, можно видеть следующие части диафрагмы:
30. Диафрагма, грудинная часть (Diaphragma, pars sternalis)
31. Диафрагма, реберная часть (Diaphragma, pars costalis)
32. Пищеводное отверстие (Hiatus oesophageus)
33. Диафрагма, сухожильный центр (Diaphragma, centrum tendineum)
34. Отверстие нижней полой вены (Foramen v. cavae)
35. Аортальное отверстие (Hiatus aorticus)
36. Пищевод, грудная часть (Oesophagus, Pars thoracica )
МЫШЦЫ ЖИВОТА
Различают три группы:
· мышцы боковых стенок (наружная и внутренняя косые мышцы; поперечная мышца живота);
·
|
· мышцы задней стенки (квадратная мышца поясницы, подвздошно-поясничная мышца) (рис. 8., табл. 4).
Рис. 8. Мышцы брюшной стенки
(см. обозначения в табл.4)
Таблица 4
Мышцы живота
ПЕРЕДНЯЯ СТЕНКА | ЗАДНЯЯ СТЕНКА (на рис. не видны) | ||
108. | Наружная косая м. живота (M. obliquus externus abdominis) | 116. | Квадратная м. поясницы (M. quadratus lumborum) |
107. | М. живота косая внутренняя (M. obliquus internus abdominis) | 117. | Большая поясничная м. (M. psoas major) |
111. | Прямая м. живота (M. rectus abdominis) | 118. | М. подвздошная (M. iliacus) |
115. | Поперечная мышца живота (M. transversus abdominis)- не видно | ||
110. | Белая линия живота (Linea alba) |
МЫШЦЫ ВЕРХНЕЙ КОНЕЧНОСТИ
Эти мышцы подразделяются на две группы: мышцы плечевого пояса и мышцы свободной верхней конечности.
МЫШЦЫ ПЛЕЧЕВОГО ПОЯСА
Мышцы со всех сторон окружают плечевой сустав. Поверхностно расположена дельтовидная мышца, на задней поверхности лопатки можно видеть надостную, подостную, большую и малую круглые мышцы. Они обеспечивают движение в суставе: повороты внутрь и наружу, круговые движения в суставе (рис.9).

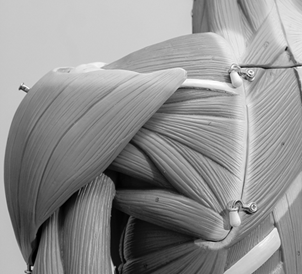

Рис. 9. Задняя поверхность плечевого пояса
6. М. надостная (M. supraspinatus)
|
8. М. малая круглая мышца (M. teres minor)
|
|
10. М. дельтовидная (M. deltoideus)
|
М. подлопаточная (M. subscapularis) расположена на внутренней поверхности лопатки, в подлопаточной яме (на рис. 9 не видна).
На манекене в верхней части туловища видны некоторые кости верхней конечности:
1. Ключица (Clavicula); 2. Акромион (Acromion); 3 Лопатка, ость (Scapula, spina)
МЫШЦЫ ПЛЕЧА
Мышцы плеча делятся на:
·
передние (сгибатели) - двуглавая мышца плеча, клювовидно-плечевая и плечевая;
· задние (разгибатели) – трехглавая, локтевая мышцы (рис.10 А, Б; табл.5).

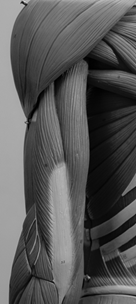

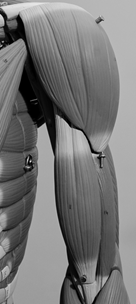

Рис.10. Мышцы передней (слева) и задней (справа) поверхностей плеча
(см. обозначения в табл. 5)
Таблица 5
Мышцы плеча
Передняя поверхность | Задняя поверхность: | ||
11. 12. 13. | Двуглавая м. плеча (M. biceps brachii): Двуглавая м. плеча, длинная головка (M. biceps brachii, caput longum); Двуглавая м. плеча, кoрoткaя головка (M. biceps brachii, caput breve) | 16. 17. 18. | Трёхглавая м. плеча: латеральная головка (M. triceps brachii, caput laterale); Трёхглавая м. плеча, длинная головка (M. triceps brachii, caput longum); Трёхглавая м. плеча, медиальная головка (M. triceps brachii, caput mediale). |
Глубокие слои | |||
14. | М. плечевая (M. brachialis) | ||
15. | М. клювовидно-плечевая (M. coracobrachialis) – не видна |
МЫШЦЫ ПРЕДПЛЕЧЬЯ
|
