Руководство по установке и эксплуатации видеокамеры SDP-801 (стр. 2 )

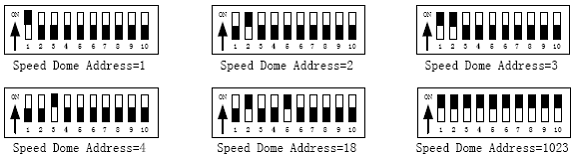

Например:

Адрес купольной камеры = 1023

Адрес купольной камеры = 18

Адрес купольной камеры = 4

Адрес купольной камеры = 1

Адрес купольной камеры = 3

Адрес купольной камеры = 2

4.3 Настройки протокола и скорости обмена данными по умолчанию.

Как показано на рисунке 2-1 и 2-2, переключатель SW 2 служит для настроек протокола передачи данных и скорости обмена данными с купольной камерой. DIP-переключана переключателе SW 2 используются для выбора протокола, максимальное количество заданных протоколов равняется 16. в следующей таблице приводятся статусы DIP-переключателей протоколов, задаваемых для купольной камеры.

Протокол	Состояние DIP-переключателей	Стандартная скорость обмена данными
DIP-1	DIP-2	DIP-3	DIP-4	DIP-5	DIP-6
B01	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ВКЛ
NEON	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ВКЛ
Santachi	ОТКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ВКЛ
PELCO-D	ВКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
PELCO-P/4800	ОТКЛ	ОТКЛ	ВКЛ	ОТКЛ	ВКЛ	ОТКЛ
PELCO-P/9600	ОТКЛ	ВКЛ
PANASONIC	ВКЛ	ОТКЛ	ВКЛ	ОТКЛ	ОТКЛ	ВКЛ
Longcomity	ОТКЛ	ВКЛ	ВКЛ	ОТКЛ	ОТКЛ	ВКЛ
HUNDA600	ВКЛ	ВКЛ	ВКЛ	ОТКЛ	ОТКЛ	ВКЛ
LILIN	ОТКЛ	ОТКЛ	ОТКЛ	ВКЛ	ОТКЛ	ВКЛ
VICON	ВКЛ	ОТКЛ	ОТКЛ	ВКЛ	ВКЛ	ОТКЛ
MOLYNX	ОТКЛ	ВКЛ	ОТКЛ	ВКЛ	ОТКЛ	ВКЛ
KALATEL	ВКЛ	ВКЛ	ОТКЛ	ВКЛ	ВКЛ	ОТКЛ
VCL	ОТКЛ	ОТКЛ	ВКЛ	ВКЛ	ОТКЛ	ВКЛ
Reserved	ВКЛ	ОТКЛ	ВКЛ	ВКЛ	ОТКЛ	ВКЛ
ALEC	ОТКЛ	ВКЛ	ВКЛ	ВКЛ	ОТКЛ	ВКЛ
Ultrak	ВКЛ	ВКЛ	ВКЛ	ВКЛ	ОТКЛ	ВКЛ

Таблица 2

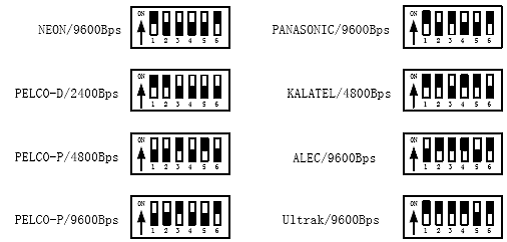

Примеры некоторых из протоколов и статусов декодеров при стандартной скорости обмена данными для названных протоколов:

ON – вкл.

4.4 Настройки скорости обмена данными.

Как показано на рисунке 2-1 и 2-2, переключатель SW 2 служит для настроек протокола передачи данных и скорости обмена данными с купольной камерой. DIP-переключатели 6 и 5 на переключателе SW 2 используются для выбора скорости обмена данными. Максимальное количество вариантов скорости – 4. Если на контроллер данные поступают с нестандартной скоростью, можно отрегулировать скорость, чтобы она соответствовала скорости передачи данных на головной машине. Пример приведен в нижеследующей таблице.

Скорость обмена данными	DIP-1	DIP-2	DIP-3	DIP-4	Настройки скорости обмена данными
DIP-5	DIP-6
2400 бит/с					ОТКЛ	ОТКЛ
4800 бит/с					ВКЛ	ОТКЛ
9600 бит/с					ОТКЛ	ВКЛ
19200 бит/с					ВКЛ	ВКЛ

4.5 Выбор согласующего резистора купольной камеры.

Как показано на рисунках 2-1 и 2-2, перемычка JP1 подключает согласующий резистор сопротивлением 120 Ом к шине протокола RS-485, на дальнем конце которой может размещаться только один согласующий резистор купольной камеры, в то время как согласующие резисторы других элементов схемы должны быть открытыми.

V. Монтаж системы

5.1 Тип монтажа

a) Настенный монтаж

Рисунок 3

b) Потолочный монтаж

Рисунок 4

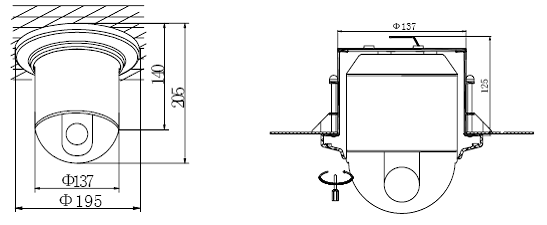

c) Накладной монтаж внутри помещения (рис. 5)

d) Врезной монтаж внутри помещения (рис.6)

Рисунок 5 Рисунок 6

5.2 Этапы монтажа (как пример – настенный монтаж)

a) Подготовительная работа перед монтажом - настройка купольной камеры. (Если настройки протокола, скорости передачи данных и адрес купольной камеры соответствуют настройкам управляющей машины, пропустите данный этап).

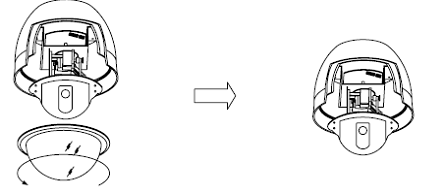

1) Поверните крышку купольной камеры против часовой стрелки (рис. 7) и снимите ее (рис. 8).

2) Как показано на рис. 2, задайте настройки протокола обмена данными и скорость передачи данных, а также проверьте адрес купольной камеры.

Рисунок 7 Рисунок 8

3) Наденьте крышку купольной камеры обратно.

завернуть

Рисунок 9

b) Монтаж основания купольной камеры

1) Сделать на стене четыре отверстия для крепления основания камеры на четыре болта М8 (рис. 10).

2) Подготовить отверстие в центре между четырьмя готовыми отверстиями для подсоединения кабеля к основанию камеры (рис. 10).

3) Установить основание на стену и затянуть на болтах четыре гайки М8 (рис. 11).

Рисунок 10 Рисунок 11

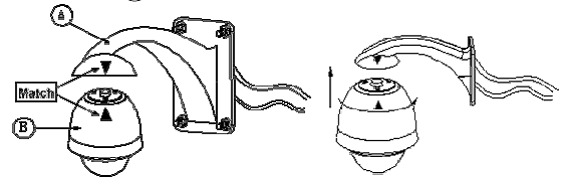

4) Совместить значок ▼ на основании камеры (А) со значком ▲ на купольной камере (В) – рис.12.

5) Приложить камеру (В) к основанию и повернуть против часовой стрелки (рис. 13).

совместить

Рисунок 12 Рисунок 13

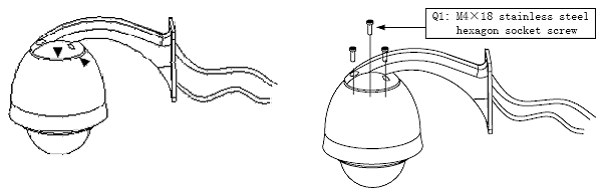

6) Закрепить корпус (рис. 14).

7) Зафиксировать камеру в сборе винтами М4х18 (рис. 15).

М4х18, нержав. сталь, внутренний шестигранник



Рисунок 14 Рисунок 15

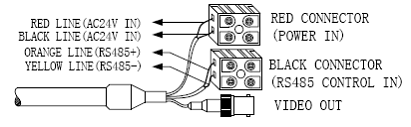

8) Подключить кабель управления (рис. 16).

Красн. коннектор (вход питания) Черн. коннектор (вход RS-485) Видео выход

Красн. цв., вход Черн. цв., вход Оранж. цв., RS-485 + Желт. цв., RS-485 –

Рисунок 16

5.3 Этапы накладного монтажа купольной камеры внутри помещения

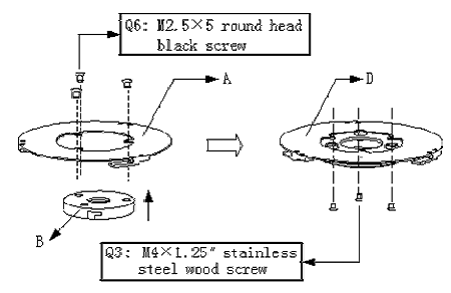

1) Установите основание на базовую пластину (рис. 17).

М2, 5х5, круглая головка, черные самореза
