Кабель передачи данных должен быть проложен на расстоянии не менее 50 м от высоковольтного оборудования или высоковольтных проводов. Трассы уличного кабеля следует прокладывать по возможности под навесом (под скатом крыши и т. п.). При прокладке экранированного кабеля под открытым небом кабель рекомендуется воспользоваться металлической трубой и подвести к трубе заземление. Запрещается прокладывать в таких условиях экранированный кабель по воздушным трассам. Необходимо подключить к прибору оборудование молниезащиты самого высокого класса при условиях работы при сильной грозе или в зоне сильной индуктивности (например, рядом с подстанцией с высоковольтным трансформатором). Следует учитывать требования по молниезащите здания, где прокладывается кабель, чтобы правильно спроектировать молниезащиту и заземление уличного оборудования и кабельных трасс в соответствии с национальными и промышленными стандартами. Система должна быть заземлена с равными потенциалами. Кабель заземления должен отвечать требованиям помехозащищенности и электрической безопасности Запрещается накоротко замыкать кабель заземления с сетью высоковольтых проводов. Если у системы отдельное заземление, сопротивление нижней жилы (громоотвода) должно быть не более 4 Ом, а сечение жилы не должно превышать 25 мм2 (см. рис. 28).

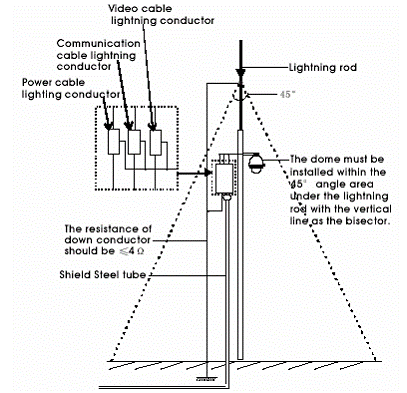

Купольную камеру следует устанавливать под углом не более 45°, под стержневым молниеотводом


Металлическая труба для экранированного кабеля


Сопротивление громоотвода (не более 4 Ом)


Заземление кабеля питания


Заземление кабеля передачи данных


Стержневой молниеотвод


Заземление видео кабеля


НЕ нашли? Не то? Что вы ищете?

Рисунок 28

Приложение II: Чистка защитной полусферы

Для того, чтобы видео изображение всегда было четким, пользователю рекомендуется периодически чистить защитную полусфера камеры.

    Во время чистки соблюдайте осторожность. Беритесь только за кольцо на полусфере, избегайте непосредственных прикосновений к акриловому покрытию. Содержащие кислоты отпечатки пальцев могут разъесть покрытие полусферы и оставить на ней царапины, что приведет к нечеткости изображения. Для чистки полусферы используйте мягкую сухую ткань или материал с подобными свойствами и протирайте и внутреннюю, и внешнюю поверхности. В случаях сильного загрязнения используйте нейтральное моющее средство. Для этой цели подходят любые чистящие средства для мебели высокого качества.

Приложение III: Основные представления о шине протокола передачи данных RS 485

1. Характеристики шины протокола RS 485

Как это определено стандартами протокола RS 485, шина протокола RS 485 представляет собой кабель полудуплексной передачи данных со стандартным сопротивлением 120 Ом. Максимальная мощность загрузки составляет 32 единицы (включая главный контроллер и управляемое оборудование).

2. Дальность передачи данных по шине протокола RS 485

При выборе витой пары 0,56 мм (24 по системе AWG) для передачи данных, теоретически дальность передачи данных должна быть следующей:

Скорость передачи данных

Максимальная дальность передачи данных

2400 бит/с

1800 м

4800 бит/с

1200 м

9600 бит/с

800 м

При выборе пользователем для передачи данных кабеля с меньшим диаметром, а также при установке купольной камеры в среде с сильными электромагнитными помехами, или при подключении большого количества оборудования к шине протокола RS 485 максимальная дальность передачи данных резко сокращается. Чтобы увеличить расстояние передачи данных, следует предпринять противоположные шаги.

3. Подсоединение оборудования и согласующий резистор

Согласно стандартам протокола RS 485 подключение оборудования в единую систему должно быть последовательным. На оба конца соединения требуются оконечные согласующие резисторы с сопротивлением 120 Ом (см. рис. 32).

Простая схема подключения приведена на рис. 41. «D» не должно превышать 7 м.

Рисунок 29

Главный контроллер

Рисунок 30

Подключение согласующего резистора сопротивлением 120 Ом: согласующий резистор уже учтен в протоколе PCВ. Возможны два варианта подключения резистора. Обратитесь, пожалуйста, к схеме установки перемычек по протоколу РСВ (рис. 2).

1). На рисунке показано подключение по умолчанию. Перемычка установлена на клеммах 2 и 3, а согласующий резистор не подключен.

2). Для подключения согласующего резистора сопротивлением 120 Ом необходимо переставить перемычку на клеммы 1 и 2. Согласующий резистор будет подключен.

4. Практические проблемы с подключением согласующего резистора

В определенных обстоятельствах предпочтительнее выбор звездообразной конфигурации подключения. При этом необходимо подключить согласующий резистор к двум наиболее удаленным друг от друга приборам в схеме, таким, например, как приборы № 1 и № 15 на рис. 44. Поскольку звездообразная конфигурация не согласуется с требованиями протокола RS 485, то в случаях значительного удаления элементов системы друг от друга и соединения их кабелями большой длины возникают проблемы с отражением сигнала и со снижением помехоустойчивости. Надежность передачи сигналов управления уменьшается до возникновения таких явлений, как отсутствие обратной связи с купольной камерой, или периодическое обращение купольной камеры к контроллеру, или же длительная, непрерывная работа камеры без остановки (см. рис. 31).

Главный контроллер

Рисунок 31

В таких условиях производитель рекомендует использовать распределитель протокола RS 485 DR-HB16. Распределитель позволит изменить звездообразную конфигурацию подключения на вид подключения, включенного в стандарты подключения протокола RS 485. Новый вид подключения обеспечит надежность передачи данных (см. рис. 32).

Главный

контроллер

Рисунок 32

Приложение IV:

Таблица зависимости дальности передачи данных от диаметра проводов

Диаметр проводов (мм)

Передача данных

Расстояние,

Футы(м)

Мощность [VA]

0,8000

1,000

1,250

2,000

10

1

20

30

94 (28)

40

70 (21)

50

56 (17)

90 (27)

60

47 (14)

75 (22)

70

40 (12)

64 (19)

80

35 (10)

56 (17)

89 (27)

90

31 (9)

50 (15)

79 (24)

100

28 (8)

45 (13)

71 (21)

110

25 (7)

41 (12)

65 (19)

120

23 (7)

37 (11)

59 (17)

130

21 (6)

34 (10)

55 (16)

140

20 (6)

32 (9)

51 (15)

150

18 (5)

30 (9)

47 (14)

160

17 (5)

28 (8)

44 (13)

170

16 (4)

26 (7)

42 (12)

180

15 (4)

25 (7)

39 (11)

95 (28)

190

14 (4)

23 (7)

37 (11)

90 (27)

200

14 (4)

22 (6)

35 (10)

Приложение V: Переводная таблица калибров сечения проводов

Диаметр проводов, метрическая система (мм)

Американский калибр проводов (AWG) (приблизительно)

Имперский (британский) калибр проводов (SWG), (приблизительно)

Площадь сечения проводов (мм2)

0,050

43

47

0,00196

0,060

42

46

0,00283

0,070

41

45

0,00385

0,080

40

44

0,00503

0,090

39

43

0,00636

0,100

38

42

0,00785

0,110

37

41

0,00950

0,130

36

39

0,01327

0,140

35

0,01539

0,160

34

37

0,02011

0,180

33

0,02545

0,200

32

35

0,03142

0,230

31

0,04115

0,250

30

33

0,04909

0,290

29

31

0,06605

0,330

28

30

0,08553

0,350

27

29

0,09621

0,400

26

28

0,1237

0,450

25

0,1602

0,560

24

24

0,2463

0,600

23

23

0,2827

0,710

22

22

0,3958

0,750

21

0,4417

0,800

20

21

0,5027

0,900

19

20

0,6362

1,000

18

19

0,7854

1,250

16

18

1,2266

1,500

15

1,7665

2,000

12

14

3,1420

2,500

4,9080

3,000

7,0683
