Руководство по установке и эксплуатации видеокамеры SDP-801 (стр. 3 )

М4х1,25”, нержав. сталь,

саморезы по дереву

Рисунок 17 Рисунок 18

2) Закрепите элементы основания камеры на базовую пластину (рис. 18).

3) Совместите надпись MARK на шарике у паза основания, до упора сдвиньте шарик вверх, поверните по часовой стрелке и защелкните базу (как показано на рис. 19).

4) Надвиньте на базовую пластину декоративное кольцо, поверните его по часовой стрелке и закрепите (рис.19).

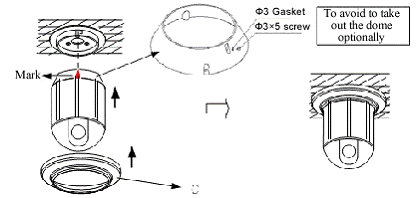

5) На рисунке 20 показана смонтированная система.

6) Названия элементов:

А: базовая пластина. В: основание С: декоративное кольцо D: элементы базы.

Ø3 уплотнение Ø 3х5 гайка

Желательно избегать демонтажа купольной камеры после ее установки.

Маркировка

Рисунок 19 Рисунок 20

5.4 Монтаж купольной камеры врезного исполнения внутри помещения

Толщина потолка для установки на него скоростной купольной камеры не должна превышать 1,65” (4,2 см) и не должна быть меньше 0,38” (0,8 см).

1) На основании камеры врезного исполнения имеется разметка для отверстий, снимите верхний слой бумаги черного цвета, и в центральной части разметки увидите пятно красного цвета – это центр основания камеры (рис. 21).

Рисунок 21

2) Ориентируйтесь на красную отметку при нанесении метки (рис. 22).

Рисунок 22

3) С учетом материала, из которого изготовлен потолок, подберите инструмент для сверления (рис. 23).

Рисунок 23

4) Зафиксируйте основание камеры врезного исполнения на «закладной» (рис. 24).

Основание

М4х12, круглая контргайка (3 шт.)

Рисунок 24

5) Чтобы упростить монтаж, определите положение трех монтажных зажимов, задав между ними некоторое расстояние, и расширьте отверстие так, чтобы оно было несколько больше диаметра закладной.

6) Вставьте в заднюю часть закладной монтажные зажимы для крепления. Поместите закладную в подготовленное отверстие. Прижмите обжимное кольцо к потолку.

7) Вверните три зажимных болта так, чтобы зажимы постепенно прижали закладную пластину. Потолок окажется зажатым между монтажными зажимами и обжимным кольцом, и закладная будет зафиксирована над потолком (рис. 25).

Закладная для монтажа

внутри помещения

Монтажный зажим

Потолок

Обжимное кольцо

Декоративное кольцо

Рисунок 25

5.5 Разъем тревожных входов, рис. 26:

Рисунок 26

Сигнал тревожного входа должен быть переключаемым; другие сигналы (как, например, сигнал питания) могут вызвать повреждение камеры. Если сигнал тревоги поступает с нескольких каналов, купольная камера будет отвечать на них по очереди, с интервалом в 2 сек.

В случае поступления одного или нескольких сигналов тревоги купольная камера не реагирует на команды типа «линейное сканирование», «юстирование», или «самопроверка».

5.6 Подключение линий тревоги, рис. 27

Тревожные входы

Тревожный выход

Рисунок 27

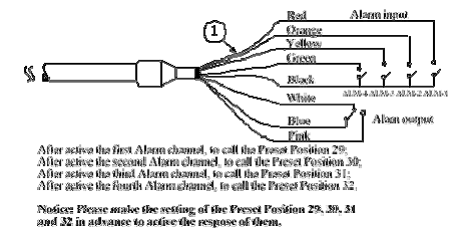

Пояснения к рисунку 27:

Red - Красный

Orange - Оранжевый

Yellow - Желтый

Green - Зеленый

Black - Черный

White - Белый

Blue - Голубой

Pink - Розовый

После активации первого тревожного канала вызов предустановки 29

После активации второго тревожного канала вызов предустановки 30

После активации третьего тревожного канала вызов предустановки 31

После активации четвертого тревожного канала вызов предустановки 32

Пожалуйста, задайте заранее настройки для предустановок 29, 30, 31, 32, чтобы при тревоге получить их отклик.

5.7 Рекомендации к монтажу системы

Чтобы монтаж системы гарантированно прошел быстро и без осложнений, необходимо:

1. Подобрать соответствующий электроинструмент, отвечающий требованиям последних национальных электрических стандартов, пожарной безопасности и всех местных стандартов и предписаний подобного рода.

2. Сотрудничать со специалистами других направлений во избежание ошибок и выхода оборудования из строя.

3. Проверить реальные условия на месте предполагаемого монтажа и связаться с Заказчиком, чтобы обеспечить соблюдение необходимых условий и предоставление необходимых услуг.

4. Сделать копии всех относящихся к монтажу оборудования планов, спецификаций, рабочих чертежей и схем и приложений к схемам и проконсультироваться с соответствующими службами.

5. Тщательно изучить проект, чтобы убедиться, что все работы могут быть проведены и отвечают предъявляемым выше требованиям. Связаться с координатором проекта по системе видео наблюдения и при необходимости обсудить с ним возможные несоответствия и расхождения.

VI. Таблица технических данных

6.1 Высокоскоростная купольная камера

Источник питания	Переменный ток, 24 В, 50/60 Гц, 1,70 А
Потребляемая мощность	Внутри помещений: 15 Вт,
Уличное исполнение: 35 Вт
Синхронизация	Внутренняя / внешняя
Предустановки	128
Трассы слежения	6
Шаблон	200 сек.
Тревога	4 входа и 1 выход
Кэширование маски камеры	6 (только для камер с данной функцией)
Взаимодействие функции крупного плана	Купольная камера автоматически задает
ZOOM и вращения	скорость ручного управления в зависимости
	от конкретного фокусного расстояния.
Автоматическое переворачивание изображения	Изображение автоматически
переворачивается на 180°, когда камера
поворачивается по вертикали
Горизонтальное сканирование	360°, программируемая функция
Скорость горизонтального позиционирования	0°° / сек.
Область горизонтального позиционирования	360°, непрерывно
Область вертикального позиционирования	0°-- 90°
Скорость вертикального позиционирования	0°° / сек.
Обмен данными	RS 485
Скорость передачи данных	2400 / 4800 / 9600 / 19200 бит/с
Вентиляция / обогрев	Автоматическое включение (только для
камер уличного исполнения)
Относительная влажность	10-75% (без поглощения)
Рабочая температура	Внутри помещений: 0°С --- +40°С
Уличное исполнение: -35°С --- +55°С

6.2 Камера

Камера	16Х	18Х	22Х	23Х	27Х
цветная	день/ночь	цветная	день/ночь	день/ночь
Синхронизация	Внутренняя	Внутренняя / внешняя
Матрица изображения	1/4", цветная ПЗС-матрица
Система сканирования	Линейное сканирование с интервалом 2:1
Горизонтальное разрешение	> 470 твл	≥ 480 твл
Активная	PAL	470000 пикселей	752 х К)	758 х К)	795 х К)
пикселяция	NTSC	440000 пикселей	768 х К)	758 х К)	811 х К)
Минимальная освещенность	1 лк (F 1.6)	1 лк/0,01 лк	0,2 лк (F 1.6)	1 лк/0,01 лк	1 лк/0,01 лк
Диафрагма	Автоматическая / ручная регулировка
Фокус	Автоматическая / ручная регулировка
Крупный план (Zoom)	16 Х, оптический, f = 3,9 до 63 мм	18 Х, оптический, f = 4,1 до 73,8 мм	22 Х, оптический, f = 4 до 88 мм	23 Х, оптический, f = 3,6 до 82,8 мм	27 Х, оптический, f = 3,6 до 98 мм
Угол обзора	Угол: 47°	Угол: 48°	Угол: 47°	Угол: 54°
ТЕЛЕ: 3°	ТЕЛЕ: 2,7°	ТЕЛЕ: 2,2°	ТЕЛЕ: 2,5°
Компенсация задней засветки	Автоматическая / ручная регулировка
Баланс белого	Автоматическая / ручная регулировка
Усиление сигнала	Автоматическая / ручная регулировка
Отношение сигнал / шум	≥ 46 дБ	≥ 50 дБ
Видео выход	Стандарт VHS, 1.0 Vр-р / 75 Ом

VII. Устранение неисправностей

Проблема	Возможные причины	Меры
Прибор не работает при подаче питания	Дефект источника питания	Заменить источник питания
Плохой контакт источника питания	Исправить контакт
Повреждение трансформатора	Заменить трансформатор
Нетипичная самопроверка. При выводе изображения сильный шум двигателя	Механическое повреждение	Ремонт прибора
Наклон камеры	Переустановить камеру
Недостаточно мощный источник питания	Заменить источник питания
Стандартная самопроверка, но нет изображения	Потеря видео сигнала	Переустановить
Плохой контакт видео разъема	Плотнее вставить разъем в гнездо
Повреждение камеры	Заменить камеру
Стандартная самопроверка, но выходит из-под контроля	Плохое подсоединение передачи протокола RS-485	Проверить подсоединение протокола RS-485
Неправильно задана идентификация купольной камеры	Заново ввести идентификационное имя купольной камеры
Неправильно заданы настройки протокола	Ввести новые настройки протокола и нажать клавишу ON
Расплывчатое изображение	Плохой контакт видео разъема	Плотнее вставить разъем в гнездо
Недостаточно мощный источник питания	Заменить источник питания
Купольная камера вышла из-под контроля	Ошибка при самопроверке	Повторно нажать клавишу ON
Плохой контакт управления	Плотнее вставить разъем в гнездо
Ошибка в управлении матрицей	Повторно нажать клавишу ON

Приложение I: Молниезащита и защита от волновых помех

Прибор изготовлен в соответствии с технологиями защиты телевизионного оборудования от ударов молнии, исключающих возможность выхода прибора из строя при разряде молнии мощностью до 1500 В, а также при воздействии импульсных сигналов, таких как волновые сигналы. Однако в целях обеспечения безопасности при эксплуатации прибора необходимо соблюдать следующие рекомендации, основанные на практическом опыте:
