Руководство

по установке и эксплуатации

видеокамеры SDP-801

СОДЕРЖАНИЕ:

I. Рекомендации по технике безопасности. 2

II. Описание функций прибора. 3

III. Настройки меню купольной камеры.. 5

3.1 Базовые операции меню. 5

3.2 Настройки меню.. 5

3.2.1 MAIN MENU (ГЛАВНОЕ МЕНЮ) 5

3.2.2 DISPLAY SETUP (НАСТРОЙКИ ОТОБРАЖЕНИЯ) 6

3.2.3 CAMERA SETUP (НАСТРОЙКИ КАМЕРЫ) 7

3.2.4 CONTROL SETUP (НАСТРОЙКИ УПРАВЛЕНИЯ) 7

3.2.5 CAMERA MASK SET (НАСТРОЙКИ МАСКИ КАМЕРЫ) 9

3.2.6 PROGRAM Options (Опции ПРОГРАММИРОВАНИЯ) 10

3.3 Приложение к меню.. 11

3.3.1 Операции режима редактирования для слежения за несколькими объектами. 11

3.3.2. Операции присвоения имени предустановкам в режиме редактирования. 12

IV. Настройки купольной камеры.. 13

4.1 Подключение системы.. 13

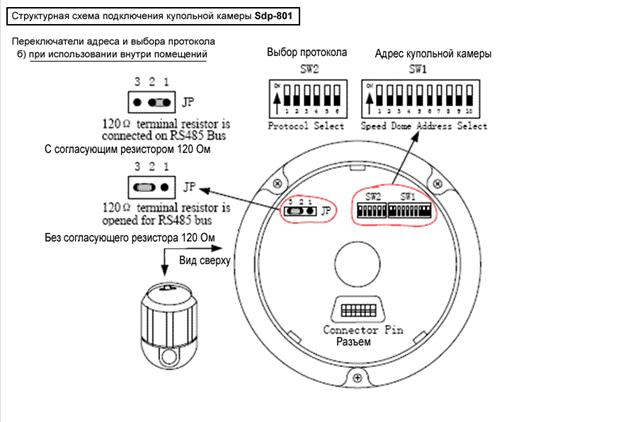

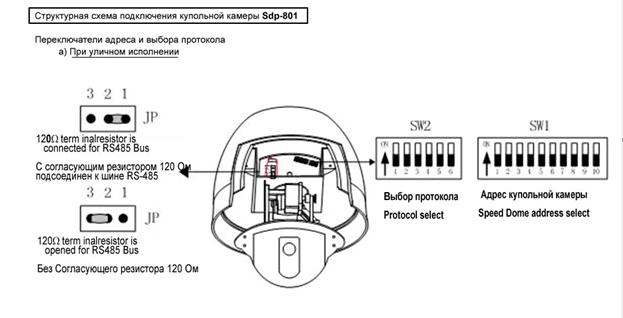

4.2 Настройки дешифратора купольной камеры. 14

4.3 Настройки протокола и скорости обмена данными по умолчанию. 15

4.4 Настройки скорости обмена данными. 16

4.5 Выбор согласующего резистора купольной камеры. 16

V. Монтаж системы.. 16

5.1 Тип монтажа. 16

5.2 Этапы монтажа (как пример – настенный монтаж) 17

5.3 Этапы накладного монтажа купольной камеры внутри помещения. 19

5.4 Монтаж купольной камеры врезного исполнения внутри помещения. 21

5.5 Разъем тревожных входов, рис. 26: 23

5.6 Подключение линий тревоги, рис. 27. 24

5.7 Рекомендации к монтажу системы.. 24

VI. Таблица технических данных. 25

6.1 Высокоскоростная купольная камера. 25

6.2 Камера. 26

VII. Устранение неисправностей. 27

Приложение I: Молниезащита и защита от волновых помех. 28

Приложение II: Чистка защитной полусферы.. 29

Приложение III: Основные представления о шине протокола передачи данных RS 485. 29

Приложение IV: 31

Приложение V: Переводная таблица калибров сечения проводов. 32

I. Рекомендации по технике безопасности

1. Перед эксплуатацией прибора необходимо ознакомиться со всеми руководствами по эксплуатации и инструкциями по технике безопасности.

2. Для питания прибора при его эксплуатации разрешается применять источник питания только типа, указанного на ярлыке с маркировкой. Если Вы не уверены в том, что источник питания, который Вы собираетесь использовать, нужного типа, проконсультируйтесь у Вашего продавца оборудования или в местной фирме - производителе источников питания. При необходимости подключения прибора к аккумуляторной батарее или иному источнику питания обратитесь к руководству по эксплуатации.

3. При транспортировке, хранении и монтаже прибора необходимо оберегать прибор от неправильного обращения, такого как сильное сдавливание прибора, сильная вибрация и т. п., которое может вызвать повреждение изделия, т. к. внутри прибора находятся сложные оптические и электронные компоненты.

4. Не пытайтесь разбирать камеру. Во избежание поражения электрическим током не открывайте крышки и не отвинчивайте гайки. Внутри прибора нет элементов, требующих обслуживания пользователем.

5. Всегда придерживайтесь всех правил по технике безопасности при работе с электрическими приборами и соблюдайте все нормы подключения электрических приборов при включении прибора. Используйте специальный источник питания, поставляемый вместе с прибором. Кабеля передачи данных по протоколу RS-485 и передачи видео сигнала должны пролегать на достаточном расстоянии от силовых кабелей и высоковольтного оборудования. При необходимости следует обеспечить молниезащиту и защиту от волновых помех.

6. Прибор следует устанавливать и эксплуатировать внутри помещения во избежание попадания на прибор воды и влаги. Не устанавливайте прибор в местах с повышенной влажностью. Если требуется установка и эксплуатация прибора в уличных условиях, необходимо защитить прибор козырьком. Строжайше запрещается эксплуатировать прибор непосредственно под открытым небом.

7. Запрещается эксплуатировать прибор, если температура, влажность или питающее напряжение выходят за рамки рекомендуемых рабочих параметров.

8. Не наводите камеру на прямое солнечное излучение или источник сильного освещения, независимо от того, включена камера или нет. Не нацеливайте камеру и не снимайте долго камерой объемные неподвижные объекты.

9. Не используйте агрессивные чистящие средства для чистки корпуса камеры. Вытирайте грязь сухой тканью. В случаях сильного загрязнения разрешается применение щадящих моющих средств.

10. Осторожно обращайтесь со скоростной купольной камерой, избегая ударов и толчков. При неправильном обращении с высокочувствительной купольной камерой возможен ее выход из строя.

11. Не размещайте прибор на неровных, неустойчивых поверхностях, треногах, кронштейнах или закладных. При несоблюдении данной рекомендации возможно падение прибора с вероятностью нанесения увечий людям или серьезного повреждения самого прибора. Устанавливайте камеру только на опорах, треногах, кронштейнах, закладных, рекомендованных производителем или поставляемых вместе с прибором. Монтаж камеры должен осуществляться с соблюдением рекомендаций производителя и с использованием аксессуаров, разрешенных производителем к применению.

12. При необходимости используйте для чистки окошка линзы специальные технические чистящие салфетки. Перед чисткой протрите окошко линзы мягкой тканью.

II. Описание функций прибора

Высокочувствительная купольная камера относится к продукции систем видео наблюдения высокой сложности и включает в себя цветную камеру высокого разрешения, функцию горизонтального и вертикального позиционирования с регулировкой скорости, многофункциональный декодер (дешифратор), универсальный источник питания, центральный процессор и чип памяти. Прибор позволяет значительно снизить трудозатраты на монтаж и подключение элементов системы, повышает надежность системы и упрощает монтаж и обслуживание. Помимо этого, прибор отличается изысканным дизайном, компактностью и простотой управления.

1. Встроенный многопротокольный дешифратор

1.1 Встроенный дешифратор, распознающий многие протоколы передачи данных, позволяет объединить до 16 видов протоколов обмена данными. Т. к. возможна регулировка скорости обмена данными, прибор совмещается путем легко изменяемых настроек в меню купольной камеры с большинством стандартных систем. Благодаря этому прибор в высшей степени универсален.

1.2 Серийный протокол RS-485: адреса камер от 1 до 1023.

2. Встроенная функция горизонтального и вертикального позиционирования с регулировкой скорости

2.1 Непрерывное вращение по горизонтали на 360° без ограничения положений и регулировкой скорости от 0,2 до 300 рад/с; вращение по вертикали на 0 - 90° со скоростью 120 рад/с.

2.2 Устойчивое функционирование на небольших скоростях с низким уровнем шумов. Изображение четкое, кадр не дергается.

2.3 Автоматическое опрокидывание на 180° и панорамное слежение без засвечивания, точность расположения до ±0,1°.

3. Технологичность высшего класса

3.1 Возможен ввод 128 предварительных настроек без подачи питания для запоминающего устройства.

3.2 Камера может сканировать область пространства по горизонтали между двумя заданными точками, скорость сканирования можно регулировать. Позиции линейного сканирования задаются опционально, поэтому купольная камера может отслеживать область пространства, лежащую в пределах или превышающую 180°, между двумя заданными точками с заданной скоростью.

3.3 Шесть вариантов программируемых траекторий движения купольной камеры, в каждом из вариантов по 16 позиций. Регулировка скорости движения камеры и времени задержки.

3.4 Купольная камера может в течение 40 сек имитировать заданное Вами позиционирование в режиме функции автоматической проверки траектории без подачи питания на запоминающее устройство.

3.5 Взаимное наложение подменю. Удобная структура меню позволяет быстро и без проблем вводить все настройки и программировать поведение купольной камеры.

3.6 Пропорциональность функции позиционирования. Скорость движения купольной камеры зависит от кратности увеличения (Zoom). Если заданы настройки увеличения для получения фотографического изображения, скорость горизонтального и вертикального позиционирования снижается по сравнению со скоростью позиционирования при меньшем увеличении изображения пропорционально заданным настройкам наводки. Это препятствует слишком быстрому мельканию кадров на экране при многократном увеличении изображения. Данное замедление движения камеры не проявляется при возврате к предварительным настройкам, но всегда имеет место в ускоренном режиме, если задано многократное увеличение кадра. Минимальная скорость горизонтального и вертикального позиционирования равна 0,1° в секунду при полном увеличении.

3.7 Встроенный мульти-протокол. В купольную камеру встроены многие протоколы обмена данными, скорость передачи данных варьируется от 2400 бит/с до 9200 бит/с.

3.8. Функция тревоги. Тревожные входы для четырех каналов, одноканальный тревожный выход.

3.9 Вывод на монитор настроек угла изображения. Функция отображения на мониторе угла наклона купольной камеры. Возможен вывод на экран углов позиционирования и угла наклона камеры.

3.10 Автоматический возврат к прерванной операции. При подаче питания после отключения напряжения система возвращается к выполнению прерванной операции.

3.11 Функция защиты меню паролем. Для входа в меню следует ввести пароль, эта функция устанавливается опционально (ON – «вкл.», OFF – «откл.»).

3.12. Функция создания (модифицирования) удаленного адреса. Для создания адреса купольной камеры для обмена данными по протоколу RS-485. Принцип: производитель устанавливает «встроенный» адрес идентификации – «hard» ID (HID), задаваемый положением DIP-переключателя, и «программируемый адрес идентификации» - «soft» ID (SID), задаваемый через функцию модификации удаленного адреса. Адреса HID и SID в настройках производителя одни и те же. Например: камера № 000, HID = SID = 001. мы меняем SID = 002 по протоколу RS-485, поэтому следует выбрать камеру № 000 для управления, и адрес SID останется в памяти системы после отключения. Если же мы заменим HID = 003 на DIP-переключателе, оба адреса - и HID, и SID – изменятся на HID = SID = 003.

4. Функции камеры (возможен вывод на экран значков функций, если включена (ON) функция вывода на экран (DISPLAY) камеры)

4.1 Описание режима регулировки фокусного расстояния: пользователь может вручную регулировать фокусное расстояние камеры. Если камера сфокусирована на близкое расстояние, на экране появляется значок ; если задано минимальное фокусное расстояние, появляется значок , в то время как при выборе максимального фокусного расстояния на экране появляется значок.

4.2. Описание функции компенсации задней засветки: если объект, выбранный для слежения, находится в темноте и имеет неясные очертания, пользователь при необходимости может включить компенсацию задней засветки. На экране появляется значок .

4.3 Описание функции автоматического баланса белого цвета: если цвета изображения на экране искажены, пользователь при необходимости может выбирать разные режимы работы. В меню представлены 6 вариантов работы системы: (1) режим работы внутри помещения , (2) режим работы в уличных условиях , (3) режим «касания» , (4) автоматическое трассирование баланса белого (ATW), (5) режим ручной регулировки баланса белого (MAN), (6) автоматический режим.

4.4 Описание управления увеличением изображения (ZOOM): пользователь может «отодвигать» или «придвигать» линзу в зависимости от условий в данный момент, и на экране появляется значок , левая часть которого отражает оптическое увеличение, в то время как его правая часть показывает цифровое увеличение.

4.5 Настройка эффектов изображения: в режиме OFF («откл.») камера работает в стандартном режиме, и на экране нет символов эффектов. Если на экране появляется значок B&W, это означает, что камера работает в черно-белом режиме изображения.

4.6 Нулевая освещенность: данная функция используется только в тех случаях, когда внешнее освещение исключительно низкое. В обычных условиях камера работает в автоматическом режиме. В случае, если внешнее освещение ниже 1 лк, камера может автоматически переключиться на режим нулевой освещенности, и на экране появится значок . Пользователь также может включить режим нулевой освещенности вручную.

III. Настройки меню купольной камеры

3.1 Базовые операции меню.

3.1.1. Откройте главное меню настроек на клавиатуре управления или на матрице путем выбора действия Call No. 64 preset position («Обратиться к предустановке № 64»).

3.1.2. После того как на экране появится меню, используйте кнопки TILT UP («Позиционирование вверх») и TILT DOWN («Позиционирование вниз») для перемещения курсора на опцию, настройки которой Вы хотите задать. Используйте кнопки PAN LEFT («Позиционирование влево») и PAN RIGHT («Позиционирование вправо») для изменения настроек или правила входа в настройки данной опции.

3.1.3. Чтобы ускорить данную операцию, удерживайте джойстик в нужном направлении более 1 сек.

3.1.4. Все настройки меню сохраняются даже при отключении питания.

3.1.5. Следует ознакомиться с рекомендациями по использованию функций, приводимых в детальном описании функций меню.

3.2 Настройки меню

3.2.1 MAIN MENU (ГЛАВНОЕ МЕНЮ)

Ввод пароля:

Введите пароль, чтобы войти в меню.

Заводской пароль по умолчанию: 111111.

Изменение пароля и переключение ON («вкл.») / OFF («откл.») описано в п. 2.4.4.3.

ПАРОЛЬ:

ОТКРЫТЬ МЕНЮ: ВХОД

3.2.1.1 DISPLAY SETUP («Настройки отображения»): вход в подменю настроек отображения на экране, где можно задать следующие настройки: идентификационное имя камеры, отображение названия предустановок и вывод на экран настроек камеры.

3.2.1.2 CAMERA SETUP («Настройки камеры»): вход в подменю настроек стандартных параметров камеры.

3.2.1.3 CONTROL SETUP («Настройки управления»): вход в подменю настроек параметрами управления купольной камерой.

3.2.1.4 CAMERA MASK SET («Задать маску камеры»): вход в подменю настроек функции маски камеры.

3.2.1.5 PROGRAM («Программирование»): вход в подменю настроек расширенных функций камеры.

3.2.1.6 PAL CAMERA (Видео система камеры»): переключение между видео системами PAL/NTSC в зависимости от условий работы камеры.

3.2.1.7 CAM DEFAULT SET («Настройки камеры по умолчанию»): сброс заданных настроек и возврат к заводским настройкам по умолчанию.

3.2.1.8 DOME RESET («Сброс настроек купольной камеры»): сброс введенных настроек купольной камеры.

3.2.1.9 EXIT («Выход»): выход из главного меню MAIN MENU.

ГЛАВНОЕ МЕНЮ

1. НАСТРОЙКИ ОТОБРАЖЕНИЯ

2. НАСТРОЙКИ КАМЕРЫ

3. НАСТРОЙКИ УПРАВЛЕНИЯ

4. ЗАДАТЬ МАСКУ КАМЕРЫ

5. ПРОГРАММИРОВАНИЕ

6. ВИДЕО СИСТЕМА КАМЕРЫ

7. НАСТРОЙКИ КАМЕРЫ ПО УМОЛЧАНИЮ

8. НАСТРОЙКИ ПО УМОЛЧАНИЮ КУПОЛ. КАМЕРЫ

9. ВЫХОД

3.2.2 DISPLAY SETUP (НАСТРОЙКИ ОТОБРАЖЕНИЯ)

3.2.2.1 ID DISPLAY («Отображение имени камеры»): если выбрана установка ON («вкл.»), на экране появляется адрес купольной камеры, например, CAM 001. Установкой по умолчанию является ON («вкл.»).

3.2.2.2 ID POS («Положение идентификационного имени камеры»): настройка положения адреса камеры в одном из углов экрана: TOP-L («верх, слева»), TOP-R («верх, справа»), BOTT-R («низ, справа»), BOTT-L («низ, слева»).

3.2.2.3 TITLE DIS («Название предустановки»): если выбрана настройка ON («вкл.»), слева на экране появляется название предустановки, например, NO.001 ABCDEFGH, если предустановка имела название. Изменить название предустановки можно в подменю PROGRAM («Программирование»).

3.2.2.4 TITLE POS («Положение названия предустановки»): определение положения названия предустановки на экране, от строки1 до строки 10. Строка 1 расположена на верху экрана.

3.2.2.5 CAM DISPLAY («Вывод изображения с камеры»): если выбрана установка ON («вкл.»), возможен вывод на экран изображения с камеры.

3.2.2.6 RETURN («Возврат»): выход в главное меню MAIN MENU.

НАСТРОЙКИ ОТОБРАЖЕНИЯ

1. ВЫВОД ИМЕНИ КАМЕРЫ ВКЛ

2. ПОЛОЖЕНИЕ ИМЕНИ КАМЕРЫ ВЕРХ СЛЕВА

3. НАЗВАНИЕ ПРЕДУСТАНОВКИ ВКЛ

4. ПОЛОЖЕНИЕ НАЗВАНИЯ ПРЕДУСТАНОВКИ 01 СТРОКА

5. ОТОБРАЖЕНИЕ КАМЕРЫ ВКЛ

6. ВОЗВРАТ

3.2.3 CAMERA SETUP (НАСТРОЙКИ КАМЕРЫ)

3.2.3.1. SLOW SHUTTER («Управление затвором»): представлены две настройки опции – ручная и автоматическая. При выборе автоматического управления затвором на экране появляется надпись ASS («Автоматическое управление затвором»).

3.2.3.2 BACK LIGHT («Задняя засветка»): включение (ON) и отключение (OFF) функции компенсации задней засветки.

3.2.3.3 ICR SHOT («Распознавание объектов»): медленная съемка объектов, опции ON («вкл.») / AUTO («автомат»).

3.2.3.4 IRIS («Диафрагма»): настройки автоматической регулировки диафрагмы, опции AUTO («автомат») / MANU («ручная регулировка»).

3.2.3.5 D-ZOOM («Цифровое увеличение кадра»): настройки цифрового увеличения кадра, опции ON («вкл.») / OFF («откл.»).

3.2.3.6 FOCUS («Фокус»): настройки автоматического фокусирования, опции AUTO («автомат») / MANU («ручная регулировка»).

3.2.3.7 WB SET («Настройки автоматического баланса белого»). Опции ATW («Автоматическое отслеживание баланса белого») / INDOOR («Внутри помещений») / OUTDOOR («Уличные условия») / ONEPUSH («Одно нажатие») /AUTO («Автомат») / MANU («Ручная регулировка»).

3.2.3.8 MENU OF CAM («Меню камеры»): пустое подменю.

3.2.3.9 RETURN («Возврат»): возврат в главное меню MAIN MENU.

НАСТРОЙКИ КАМЕРЫ

1. УПРАВЛЕНИЕ ЗАТВОРОМ АВТО

2. ЗАДНЯЯ ЗАСВЕТКА ОТКЛ

3. РАСПОЗНАВАНИЕ ОБЪЕКТОВ АВТО

4. ДИАФРАГМА АВТО

5. ЦИФРОВОЕ УВЕЛИЧЕНИЕ ВКЛ

6. ФОКУС АВТО

7. НАСТРОЙКИ БАЛАНСА БЕЛОГО ATW

8. МЕНЮ КАМЕРЫ

9.ВОЗВРАТ

3.2.4 CONTROL SETUP (НАСТРОЙКИ УПРАВЛЕНИЯ)

НАСТРОЙКИ УПРАВЛЕНИЯ

1. АВТООПРОКИДЫВАНИЕ ВКЛ

2. ТРЕВОГА ВКЛ

3. ИЗМЕНЕНИЕ ID-АДРЕСА

4. ОПЦИИ ПЕРВОНАЧ. ЗАГРУЗКИ

5. ОТОБРАЖЕНИЕ УГЛА ВКЛ

6. ВОССТАНОВЛЕНИЕ ПОСЛЕ СБОЯ ПИТАНИЯ ОТКЛ

7. ИЗМЕНЕНИЕ ПАРОЛЯ

8. ВОЗВРАТ

3.2.4.1 AUTO FLIP («Автоматическое опрокидывание»): автоматическое опрокидывание купольной камеры на 180°, опции ON («вкл.») / OFF («откл.»).

3.2.4.2 ALARM («Тревога»): 4-канальный тревожный вход, опционально ON («вкл.») / OFF («откл.»).

3.2.4.3 ID CHANGE («Смена ID-адреса»): настройки удаленного адреса купольной камеры.

3.2.4.3.1 CAMERA S/N («Серийный номер камеры»): 7-значный серийный номер S/N, существует только один серийный номер S/N для каждой из камер. Изменения невозможны.

3.2.4.3.2 INPUT S/N («Ввод серийного номера»): ввод серийного номера S/N, как описано в п. 2.4.3.1, ввод цифр осуществляется джойстиком.

3.2.4.3.3 OLD ID («Прежний ID-адрес»): вывод на экран прежнего ID-адреса купольной камеры, изменения невозможны.

ИЗМЕНЕНИЕ IP-АДРЕСА

1. СЕРИЙНЫЙ НОМЕР КАМЕРЫ:1000058

2. ВВОД СЕРИЙНОГО НОМЕРА: 0000000

3. ПРЕЖНИЙ ID-АДРЕС: 001

4. НОВЫЙ ID-АДРЕС: 001

5. СОХРАНИТЬ И ВЫЙТИ

6. ОТМЕНИТЬ И ВЫЙТИ

3.2.4.3.4 NEW ID («Новый ID-адрес»): ввод нового адреса купольной камеры. ПРИМЕЧАНИЯ: 1. Сначала необходимо ввести правильный серийный номер в п. 2.4.3.2, иначе в нижней части экрана появится надпись S/N ERROR! («Неправильный серийный номер!»). 2. Границами адреса купольной камеры являются числа 1-999, однако у разных протоколов разные ограничения адреса. Например: пограничные значения адреса у протокола PELCO 1-255. Если значение адреса купольной камеры выходит за пограничные значения, купольная камера будет неуправляема, и возникнет необходимость отключения питания системы, демонтажа камеры, изменения «встроенного» адреса камеры HID Dip-переключателем. После этого, когда камера будет повторно смонтирована и на систему будет подано питание, адреса HID = SID = New HID («Новый адрес HID»), и останется только ввести New HID («Новый адрес HID»), чтобы восстановить управление купольной камерой.

3.2.4.3.5 SAVE&RETURN («Сохранить и выйти»): сохранение новых настроек и возврат к прежнему меню.

3.2.4.3.6 CANCEL&RETURN («Отменить и выйти»): выход из подменю без сохранения изменений в настройках.

3.2.4.4. HOME OPTION («Опции первоначальной загрузки»): вход в подменю автоматической загрузки опций.

ОПЦИИ ПЕРВОНАЧ. ЗАГРУЗКИ

1. АВТОЗАГРУЗКА ВКЛ

2. ПОЗИЦИИ АВТОЗАГРУЗКИ 01

3. ВРЕМЯ ЗАДЕРЖКИ 05 МИН

4. ВОЗВРАТ

3.2.4.4.1 AUTO HOME («Автоматическая загрузка опций»): если выбрана настройка ON («вкл.»), функция автоматической загрузки опций доступна, т. е. купольная камера возвращается к опциям HOME, загружаемым при запуске системы, если пользователь за определенный отрезок времени не вводит никаких изменений. Купольная камера не возвращается к опциям HOME, если она находится в режиме слежения. Если при отключении купольной камеры не требуется возврата к опциям HOME, выберите отключение (OFF) данной функции.

3.2.4.4.2 HOME POS («Позиции автозагрузки»): HOME («Автозагрузка опций») подразумевает возврат к первоначальным установкам. Например, чтобы выбрать какой-либо кадр и задать его как HOME («автозагрузка»), нужно найти этот кадр и задать ему свойства предварительной загрузки, затем вызвать меню и войти в данное подменю, изменить цифры после пункта HOME POS на 5. Если необходимо автоматическое включение функции HOME, не забудьте выбрать в пункте AUTO HOME («Автоматическая загрузка опций») ON («вкл.»). Возможные настройки позиций автозагрузки HOME POS: от 1 до 63 и от 65 до 128.

3.2.4.4.3 DWELL TIME («Время задержки»): ввод периода задержки перед автоматическим возвратом к первоначальным опциям HOME, что подразумевает, что камера возвращается

к первоначальным опциям, если ей не поступало никаких команд в период времени от 1 до 99 минут.

3.2.4.4.4 RETURN («Возврат»): возвращение в предыдущее меню.

3.2.4.5. ANGLE DISP («Отображение угла»): три опции – ON («вкл.») / OFF («откл.» / ALWAYS («всегда»). ON («вкл.»): значение угла появляется на экране на 4 секунды каждый раз после того, как угол изменился. OFF («откл.»): значение угла не выводится на экран. ALWAYS («всегда»): значение угла всегда выводится на экран. Значение угла включает в себя данные угла горизонтального и вертикального позиционирования и угол обзора камеры.

3.2.4.6. POWER REST («Восстановление системы после сбоя питания»): опции ON («вкл.») / OFF («откл.»). ON («вкл.»): после подачи питания на купольную камеру камера возвращается в положение перед сбоем питания. OFF («откл.»): данная функция отключена.

3.2.4.7 PASSWORD CHANGE («Изменение пароля»).

ИЗМЕНЕНИЕ ПАРОЛЯ

1. ВВОД ПАРОЛЯ:

2. ПОДТВЕРЖДЕНИЕ ПАРОЛЯ:

3. ПАРОЛЬ ВКЛ

4. ВОЗВРАТ

3.2.4.7.1 INPUT («Ввод пароля»): ввод нового пароля. Перед вводом нового пароля пользователю необходимо правильно ввести старый пароль! Заводской пароль по умолчанию – 111111.

СТАРЫЙ ПАРОЛЬ:

ЗАКРЫТЬ: ВЫХОД

3.2.4.7.2 CONFIRM («Подтверждение пароля»): подтверждение нового пароля.

3.2.4.7.3 PASSWORD («Пароль»): защита системы паролем, опции ON («вкл.») / OFF («откл.»).

3.2.4.7.4 RETURN («Возврат»): возврат к предыдущему меню.

3.2.4.8 RETURN («Возврат»): возврат в главное меню MAIN MENU.

3.2.5 CAMERA MASK SET (НАСТРОЙКИ МАСКИ КАМЕРЫ)

3.2.5.1 MASK PRIVACY («Включение маски»): опционально ON («вкл.») / OFF («откл.»).

3.2.5.2 MASK SHADE («Фон маски»): выбор BLACK («черный») /GRAY («серый») / WHITE («белый»).

3.2.5.3 MASK REGION («Область маски»): 01-06 (для SONY FCB-EX480CP) или 01-02 (для HITACHI VK-S454E).

3.2.5.4 RETURN («Возврат»): возврат к главному меню MAIN MENU.

НАСТРОЙКИ МАСКИ КАМЕРЫ

1. ВКЛЮЧЕНИЕ МАСКИ: ОТКЛ

2. ФОН МАСКИ ЧЕРНЫЙ

3. ОБЛАСТЬ МАСКИ 01

4. ВОЗВРАТ

3.2.6 PROGRAM Options (Опции ПРОГРАММИРОВАНИЯ)

3.2.6.1 AUTO PAN START POS («Начальная позиция автоматического горизонтального позиционирования»): определение начальной позиции автоматического сканирования области между двумя точками. Перемещение купольной камеры осуществляется джойстиком после входа в данное подменю. Для выхода из подменю нажмите кнопку CLOSE («закрыть»).

3.2.6.2 AUTO PAN END POS («Конечная позиция автоматического горизонтального позиционирования»): определение конечной позиции автоматического сканирования области между двумя точками. Перемещение купольной камеры осуществляется джойстиком после входа в данное подменю. Для выхода из подменю нажмите кнопку CLOSE («закрыть»).

3.2.6.3 RUN AUTO PAN («Запуск автоматического горизонтального позиционирования»): функция автоматического сканирования между двумя точками. Сначала необходимо задать начальную и конечную точки автоматического сканирования. Совпадение точек начала и окончания сканирования система воспринимает как команду вращения на 360°. Скорость автоматического сканирования имеет шесть ступеней: FAST («быстро») / NORMAL («стандартная скорость») / SLOW («медленно») /-FAST «быстро») /-NORMAL («стандартная скорость») / - SLOW («медленно»), где три первые позиции относятся к вращению камеры менее чем на 180°, а три вторые – к вращению камеры более чем на 180°. Скорость вращения регулируется кнопками PAN LEFT («Позиционирование влево») / PAN RIGHT («Позиционирование вправо»), управление и выход из подменю осуществляется кнопкой OPEN («Открыть»). Начальная и конечная позиции автоматического сканирования задаются опциями 1 и 2 данного подменю.

3.2.6.4 SET TITLE (“Присвоить имя»): редактирование имен предустановок. Имена присвоены только первым 63 предустановкам. Выберите номер предустановки кнопками PAN LEFT («Позиционирование влево») / PAN RIGHT («Позиционирование вправо»), войдите в режим редактирования путем нажатия кнопки OPEN («Открыть»). Для выхода из режима редактирования нажмите кнопку CLOSE («Закрыть»). Операции, возможные в режиме редактирования, будут приведены ниже.

3.2.6.5 SET PATROL («Настройки слежения»): редактирование данных для слежения за несколькими объектами. Выберите точку слежения кнопками PAN LEFT («Позиционирование влево») / PAN RIGHT («Позиционирование вправо»), войдите в режим редактирования нажатием кнопки OPEN («Открыть»). Для выхода из режима редактирования нажмите кнопку CLOSE («Закрыть»). Операции, возможные в режиме редактирования, будут приведены ниже.

3.2.6.6 RUN PATROL («Запуск функции слежения»): запуск функции слежения за несколькими объектами. Выберите точку слежения кнопками PAN LEFT («Позиционирование влево») / PAN RIGHT («Позиционирование вправо»), запуск слежения и выход из данного режима осуществляется нажатием кнопки OPEN («Открыть»).

3.2.6.7 RECORD PATTERN («Шаблон записи»): данный шаблон может состоять из нескольких стандартных команд для функций горизонтального и вертикального позиционирования или для линз. Запрещается включать в шаблон предустановки, опрокидывание камеры, цифровое увеличение, пропорциональное позиционирование и ускорение. Максимальная продолжительность записи по шаблону – 40 секунд. Выход из данного подпункта меню осуществляется автоматически по истечении 40 секунд или нажатием кнопки CLOSE («Закрыть»),

3.2.6.8 RUN PATTERN («Запуск образца»): самопроверка трассы слежения. Выход из подменю осуществляется автоматически по завершении прогона образца либо путем прерывания данного процесса джойстиком.

3.2.6.9 RETURN («Возврат»): выход в главное меню MAIN MENU.

ПРОГРАММИРОВАНИЕ

1. НАЧ. ПОЗИЦИЯ АВТОМ. ГОРИЗ. ПОЗИЦИОНИРОВАНИЯ

2. КОНЕЧ. ПОЗИЦИЯ АВТОМ. ГОРИЗ. ПОЗИЦИОНИРОВАНИЯ

3. ЗАПУСК АВТОМ. ПОЗИЦИОНИРОВАНИЯ МЕДЛ.

4. ПРИСВОИТЬ ИМЯ 01

5. НАСТРОЙКА СЛЕЖЕНИЯ 01

6. ЗАПУСК СЛЕЖЕНИЯ 01

7. ШАБЛОН ЗАПИСИ

8. ЗАПУСК ШАБЛОНА

9. ВОЗВРАТ

3.3 Приложение к меню

3.3.1 Операции режима редактирования для слежения за несколькими объектами.

При входе в режим редактирования на экране появляется следующая таблица:

NO – порядковый номер позиции слежения

POS – номер предыдущей позиции

SP – скорость сканирования

TM – время задержки

После входа в область редактирования на экране в одной строке появляются следующие данные: область редактирования, данные двух позиций слежения.

SEQ:01 – подразумеваются настройки слежения № 1.

CLOSE:EXIT - нажмите кнопку CLOSE

(«Закрыть») для выхода из режима

редактирования

И верхние, и нижние строки таблицы описывают каждую из позиций слежения. Данные двух точек слежения выводятся в одной строке. Перемещение курсора осуществляется кнопками PAN LEFT («Позиционирование влево») / PAN RIGHT («Позиционирование вправо»), а для изменения настроек используйте кнопки TILT UP («Позиционирование вверх»/ TILT DOWN («Позиционирование вниз»). Для ускорения операции удерживайте кнопку нажатой более 1 секунды. Кнопка CLOSE («Закрыть») закрывает режим редактирования и сохраняет внесенные изменения. Программа вначале опрашивает данные первой позиции подменю «---»POS, сохраняет предыдущие данные и начинает воспринимать данные, введенные позже, как некорректные. В случае, как на рисунке выше, программа сохранит первые четыре точки под номерами от 1 до 63 и от 65 до 128. Появление на экране значка «---» POS означает, что трасса слежения пройдена. Настройки пункта SP («Скорость сканирования») лежат в пределах от 0 до 8 (0 и 1 равны, это максимальная скорость, в то время как 8 – самая низкая скорость сканирования). Границы значений ТМ («Время задержки») – от 0 до 99 секунд.

3.3.2. Операции присвоения имени предустановкам в режиме редактирования

При входе в режим редактирования на экране появляется следующее сообщение:

ПРЕДУСТАНОВКИ №: 01

ИМЯ: НЕТ ИМЕНИ

ЗАКРЫТЬ:ВЫХОД

На рисунке мы видим предустановки № 1 без имени (NO TITLE). Перемещайте курсор кнопками PAN LEFT («Позиционирование влево») / PAN RIGHT («Позиционирование вправо») и меняйте данные кнопками TILT UP («Позиционирование вверх»/ TILT DOWN («Позиционирование вниз»). Удерживайте кнопку нажатой более 1 секунды, чтобы ускорить операцию. Нажмите кнопку CLOSE («Закрыть»), чтобы выйти из режима редактирования и сохранить изменения. Имя предустановок состоит из 8 знаков, значения которых лежат в пределах от 0 до 9 или от А до Z, при вводе иных символов имя предустановки уничтожается, и при последующем вызове данных предустановки вместо ее имени на экране появится надпись «NO. XXX».

IV. Настройки купольной камеры

4.1 Подключение системы

Мультиплексор

Адаптер питания

1) Структурная схема подключения купольной камеры.

2) Адрес / переключение дешифратора протоколов. Уличное исполнение:

Рисунок 2-1

Внутри помещений:

Рисунок 2-2

4.2 Настройки дешифратора купольной камеры.

Как показано на рисунке 2, переключатель SW 1 служит для определения адреса купольной камеры от 1 до 1023. Для дешифраторов от DIP-переключадо DIP-переключателя 1 адрес задается в двоичном коде. DIP-переключастарший двоичный разряд, в то время как DIP-переключатель 1 – младший разряд двоичного числа. Статус ON («вкл.») каждого из знаков равнозначен единице, а OFF («откл.») – нулю. В нижеследующей таблице приводятся статусы (положения) DIP-переключателей некоторых из адресов. Согласующий резистор сопротивлением 120 Ом открыт для шины протокола RS-485.

Адрес купольной камеры	Положение переключателя-дешифратора
DIP-1	DIP-2	DIP-3	DIP-4	DIP-5	DIP-6	DIP-7	DIP-8	DIP-9	DIP-10
1	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
2	ОТКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
3	ВКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
4	ОТКЛ	ОТКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
5	ВКЛ	ОТКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
6	ОТКЛ	ВКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
7	ВКЛ	ВКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
8	ОТКЛ	ОТКЛ	ОТКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
9	ВКЛ	ОТКЛ	ОТКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
10	ОТКЛ	ВКЛ	ОТКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
11	ВКЛ	ВКЛ	ОТКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
12	ОТКЛ	ОТКЛ	ВКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
13	ВКЛ	ОТКЛ	ВКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
14	ОТКЛ	ВКЛ	ВКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
15	ВКЛ	ВКЛ	ВКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
16	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
17	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
18	ОТКЛ	ВКЛ	ОТКЛ	ОТКЛ	ВКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ	ОТКЛ
…	…	…	…	…	…	…	…	…	…	…
1023	ВКЛ	ВКЛ	ВКЛ	ВКЛ	ВКЛ	ВКЛ	ВКЛ	ВКЛ	ВКЛ	ВКЛ

Таблица 1.
