Оглавление (стр. 3 )

Сняты все ограничения по доступу к функциям, все функции можно запустить и посмотреть в действии. Однако в демонстрационной версии остались некоторые ограничения:

· Взятые из карты координаты являются загрубленными с точностью до 1 метра.

· Некоторые функции имеют ограничения по количеству запусков.

· Имеются также функции, работающие с объектами, ограниченными по площади, или протяженности.

· В расчетных функциях нет возможности сохранять и восстанавливать введенные данные.

Кадастровый Офис 4.1..

1. Обновлена документация по XML-конвертору Документация\ XML_ИмпортЭкспорт. chm в соответствии с текушей версией.

2. Исправлена ошибка при экспорте в XML межевого плана об образовании или уточнении с уточнением смежников. У уточняемых смежников в NewOrdinate координаты X и Y были перепутаны.

Кадастровый Офис 4.1..

Обязательно нужно привести структуру баз в соответствие. Добавилось поле Метод определения координат со ссылкой на справочник в таблице Территориальные зоны.

1. Изменения при экспорте в XML, сделанные для карта-планов, распространены на любые виды территориальных зон.

2. В таблицу Территориальные зоны добавлено поле Метод определения координат со ссылкой на справочник.

3. При экспорте территориальных зон в XML добавляются атрибуты погрешность и метод определения координат.

4. При экспорте территориальных зон в XML в документах-основаниях добавлен элемент Quantity – количество представленных документов.

Он включает два атрибута:

Original – количество документов

Original_Sheet – количество листов в представленных документах.

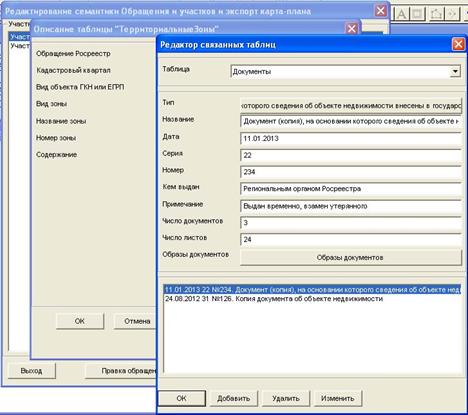

Описание документа-основания доступно через Описание семантики Территориальной зоны – Связи. Описание производится в следующем диалоге:

Отсюда же по кнопке Образы документов запускается и описание образов документов.

5. При экспорте территориальных зон в XML в документах-основаниях добавлена возможность прикладывать сканы документов, добавлен элемент Images.

Это составной элемент, может содержать много ссылок на отдельные сканы документов Image. Каждая такая ссылка содержит два атрибута – название Name и URL скана – URL.

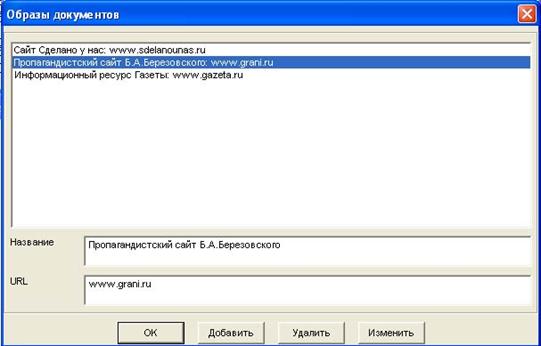

Информация об образах документов редактируется в следующем диалоге. Ссылки можно просто копировать из браузера.

Кадастровый Офис 4.1.

Изменены условия фильтрации случайно нарезанных кусочков земельных участков.

При камеральной обработке данных и взаимной нарезке границ земельных участков иногда возникают лишние цепочки из двух трех точек или небольшие площадные кусочки. Для того, чтобы избежать их попадания в документы и кадастровый учет, был установлен фильтр – не включать площадные объекты, содержащие меньше 4-х точек. Однако на практике столкнулись с тем, что бывают и достаточно большие треугольные куски, которые должны быть включены в учет. Сейчас фильтруются только площадные объекты, содержащие менее 3-х точек – заведомо фиктивные.

Кадастровый Офис 4.1..

Обязательно нужно привести структуру баз в соответствие. Добавилась таблица ОбразыДокументов и изменилась структура некоторых таблиц.

1. При экспорте карта-планов в XML добавляются атрибуты погрешность и метод определения координат.

2. При экспорте карта-планов в XML в документах-основаниях добавлен элемент Quantity – количество представленных документов.

Он включает два атрибута:

Original – количество документов

Original_Sheet – количество листов в представленных документах.

Описание документа-основания доступно через Правка участка (появляется диалог Территориальные зоны) – Связи. Описание производится в следующем диалоге:

Отсюда же по кнопке Образы документов запускается и описание образов документов.

3. При экспорте карта-планов в XML в документах-основаниях добавлена возможность прикладывать сканы документов, добавлен элемент Images.

Это составной элемент, может содержать много ссылок на отдельные сканы документов Image. Каждая такая ссылка содержит два атрибута – название Name и URL скана – URL.

Информация об образах документов редактируется в следующем диалоге. Ссылки можно просто копировать из браузера.

Кадастровый Офис 4.1..

Обновлены файлы справки по:

Межевым планам – Документация\МежевыеПланы.chm

XML-конвертору – Документация\XML_ИмпортЭкспорт. chm

Кадастровый Офис 4.1..

Согласно приказа Росреестра П/580 от 01.01.2001 года внесены незначительные изменения в XML-схему межевого плана

Согласно приказа Росреестра П/580 от 01.01.2001 года внесены незначительные изменения в XML-схему межевого плана, а именно:

 1. В описании местоположения (узел Location) исключен узел Note - неформализованное описание местоположения. Однако, такой узел Note был и остается в структурированном адресе (узел Address). Поэтому выгрузка неформализованного описания будет выполняться так же в узел Note, но находящийся не в ветви Location, а в ветви Address.

2. Сделаны обязательными (ранее были необязательными) атрибуты Type_Unit - тип элемента графической части - заполняется всегда слово "Точка" и Su_Nmb - порядковый номер обхода точек в графической части.

Исправлена ошибка, когда при малых расстояниях между точками вместо погрешности точек использовался допуск для уточнения и точки в 10-20 см друг от друга могли теряться.

Кадастровый Офис 4.1..

1. При формировании межевых планов при анализе точек Росреестра из произвольной таблицы или таблицы ТочкиРосреестр, если найдена существующая точка, берется не только ее номер, но и координаты (могли быть отклонения в пределах погрешности).

2. Добавлена настройка в Установки стилей->Настройки – при уточнении смежников включать только измененные.

Слева внизу в форме.

При включенном флажке в печатную форму (Сведения об уточняемых участках) и xml файл для уточняемых смежников (SpecifyRelatedParcels) будут добавляться только измененные точки и участки границ. При выключенном – полное описание уточняемых смежников.

3. В Настройки XML добавлен флажок Не включать в блок Address незаполненные коды ОКАТО и КЛАДР.

Если он включен, незаполненные коды ОКАТО и КЛАДР и почтовый индекс не пишутся.

4. В Настройки XML добавлено меню с различными вариантами настроек учетного номера Number_PP для контуров и частей участка.

Кадастровый Офис 4.1..

1. Исправлена ошибка формирования поворотных точек для частей участков при очень больших размерах карты.

Не всегда находились уже сформированные точки контура, если поворотные точки части совпадали с поворотными точками контура.

Кадастровый Офис 4.1..

1. Для многоконтурных участков добавлена проверка корректности контуров – не включаются дефектные контура.

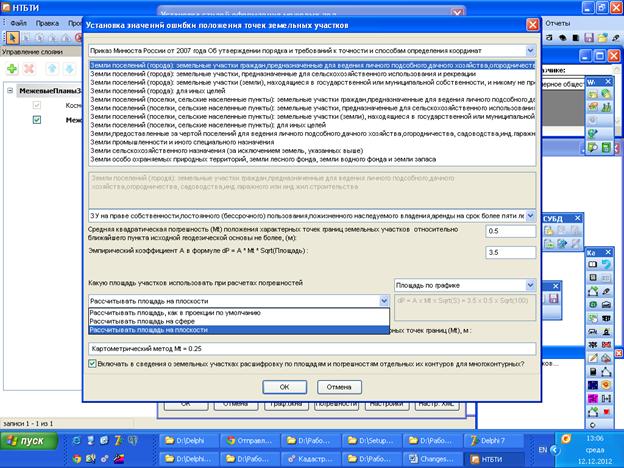

2. Добавлена в форму Установки Стилей->Погрешности настройка – как определять площади.

Появилась дополнительная настройка работающая при выбранных опциях в меню Какую площадь использовать – площадь по графике или площадь по округленным координатам. Возможные варианты – рассчитывать площадь, как в проекции по умолчанию/на сфере/в плоскости. Настройка не связана с настройкой, как рассчитывать длины и работает независимо.

Кадастровый Офис 4.1..

1. Для многоконтурных участков, если в описании контуров явно не указан номер контура, атрибут Number_PP в XML не пишется, пишется только обозначение Definition.

2. Исправлена ошибка нумерации в оглавлении шаблона MS Word межевого плана при уточнении.

3. Из списка в Печать уведомлений и других документов убрано неиспользуемое Извещение для опубликования.

Кадастровый Офис 4.1..

1. Исправлены ошибки, возникавшие при некорректной привязке объектов таблицы МежевыеПланыУчастки к МежевыеПланыЗаголовки.

Кадастровый Офис 4.1..

1. Исправлена ошибка превышения допустимого количества одновременно открытых таблиц MapInfo, появлявшаяся при очень большом количестве участков в одном межевом плане.

Сейчас создаются все временные таблицы (около 10 на каждый участок), пишутся во временную папку, но не открываются одновременно. Каждая таблица открывается на время ее использования и сразу же закрывается.

2. При импорте из XML по кнопке ТестСК (проверить систему координат исходного xml файла) выдается не только минимум и максимум координат в файле по x и y, но и система координат, записанная в XML и ее экстремумы, если они указаны.

Например:

xmin.96, ymin, xmax.12, ymax.5

МСК86_Зона_3

Кадастровый Офис 4.1..

1. Для уточнения, уточнения части (частей) земельного участка и исправления ошибки в местоположении границ в разделе части участков не пишется учетный номер Number_PP, только обозначение участка Definition.

Иначе при тестировании в кадастровой палате проверялось наличие этого учетного номера и формировался отказ с сообщением следующего типа: “ Рекомендуется устранить ошибки, допущенные при формировании электронного вида межевого плана: Земельный участок, Раздел SpecifyParcels/ExistParcel/SubParcels : Объект с учетным номером 1 не найдена среди актуальных сведений.”.

2. Предусмотрены средства отправки XML-файлов в органы Росреестра для предварительной проверки по E-mail.

В некоторых подразделениях Росреестра созданы сервисы предварительной проверки межевых планов, созданных в виде xml-файлов. Первую реализацию сделали под сервис, запущенный в ФГУ ЗКП по Свердловской области – *****@***ru По мере появления других сервисов что то в настройках, возможно, будет расширено.

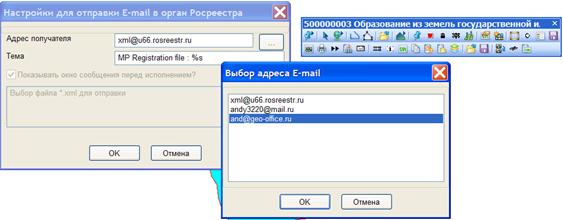

2.1. В панели инструментов Межевые планы добавлена кнопка Отправить файл XML по E-mail.

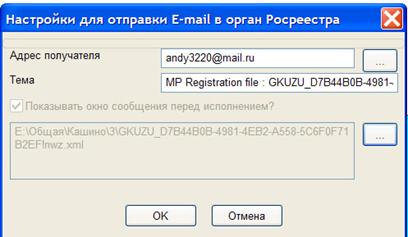

При выборе появляется форма следующего содержания:

Адрес получателя – по умолчанию берется из настроек, но по кнопке справа можно выбрать, кроме него, один из последних указанных адресов:

Тема – определяется и выбирается на основании типа заявления для межевого плана (на постановку или на внесение изменений).

Тема для постановки – шаблон темы сообщения для постановки на учет. По умолчанию MP Registration file : %s, где вместо %s при отправке будет подставлено название xml-файла.

Тема для изменения - шаблон темы сообщения для учета изменений. По умолчанию MP Modification file : %s, где вместо %s при отправке будет подставлено название xml-файла.

Флажок – Показывать окно сообщения перед исполнением? – будет ли показано после нажатия ОК непосредственно перед отправкой окно почтового клиента или нет. Пока всегда включен.

Файлы *.xml выбираются из папки временных таблиц. После выбора название темы меняется, вместо %s подставляется название выбранного файла.

Отмена – выход без формирования письма. ОК – открывает заполненную форму почтового клиента.

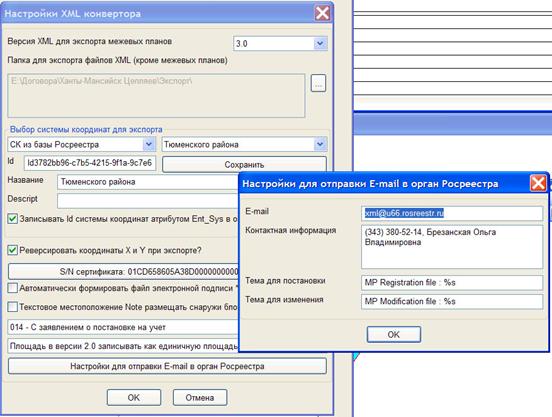

2.2. В Настройках XML появилась кнопка Настройка для отправки E-mail в орган Росреестра.

По кнопке подгружается диалог следующего вида. Элементы диалога следующие:

E-mail – адрес получателя в органе кадастрового учета.

Контактная информация для справки.

Тема для постановки – шаблон темы сообщения для постановки на учет. По умолчанию MP Registration file : %s, где вместо %s при отправке будет подставлено название xml-файла.

Тема для изменения - шаблон темы сообщения для учета изменений. По умолчанию MP Modification file : %s, где вместо %s при отправке будет подставлено название xml-файла.

Эта информация подставляется по умолчанию в форму Отправить файл XML по E-mail и там может редактироваться перед отправкой.

Кадастровый Офис 4.1..

Обязательно после установки нужно привести структуру баз в соответствие. Изменилась структура некоторых таблиц.

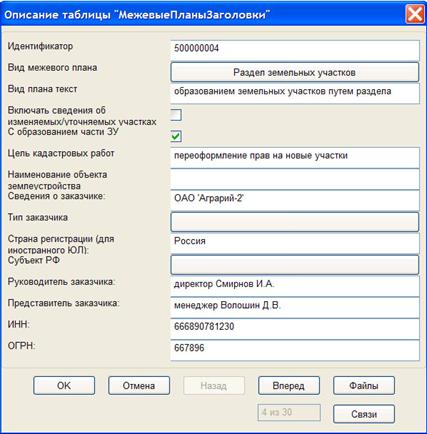

1. Предусмотрена возможность добавлять в заголовок межевого плана текста «с образованием части” при необходимости.

Это сделано для следующих процедур: раздел, выдел, перераспределение, уточнение и исправление ошибки в местоположении границ.

Управляется флажком в диалоге Описание семантики для МежевыеПланыЗаголовки. При включенном флажке, в заголовок вставляется текст «, с образованием части”.

2. В разделе Сведения об уточняемых земельных участках и их частях для уточняемых смежников исправлена ошибка – при отсутствии частей земельного участка для уточняемого смежника, вставляется пустая таблица (реквизит 3) с прочерками.

3. Сведения о местоположении границы части уточняемого земельного участка с кадастровым номером
Учетный номер или обозначение части -
Обозначение характерных точек границы	Координаты, м	Средняя квадратическая погрешность положения характерной точки (Мt), м	Описание закрепления точки
X	Y
1	2	3	4	5
-	-	-	-	-

3. При экспорте в xml межевых планов для образования с уточнением смежников или уточнения с уточнением смежников стала действовать настройка – Реверсировать координаты X и Y при экспорте в Настройки XML для координат уточняемых смежных участков.

Кадастровый Офис 4.1..

Обязательно после установки нужно привести структуру баз в соответствие. Изменилась структура некоторых таблиц.

1. Реализован механизм хранения в базе данных Кадастрового Офиса при использовании таблиц MapInfo строковых полей длиной до 20 000 символов. Ранее действовало стандартное ограничение MapInfo 256 символов.

1.1. Структура для хранения длинных строковых полей.

Поля хранятся в виде отдельных текстовых файлов в папке карты. Создается вложенная папка Мемо, в которой создаются подпапки по названию таблиц, в них подпапки по названию полей, а в них текстовые файлы f_*.txt, где * - уникальный идентификатор записи, для которой хранится содержимое поля (значение поля Kodob). Например:

D:\Работа 2011\Кашино\Мемо\ТерриториальныеЗоны\Содержание\ f_.txt

В файле хранится содержимое поля Содержание для таблицы ТерриториальныеЗоны и записи с Kodob=.

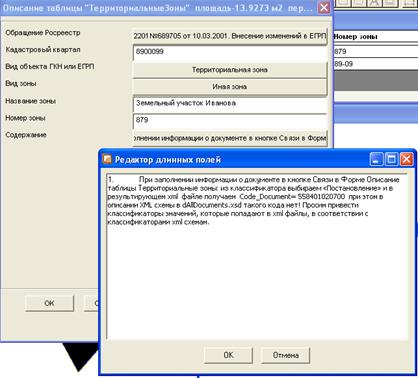

1.2. Редактирование длинных полей.

В диалогах редактирования они представлены, как справочники, в виде кнопки, на которой отображается начальная часть содержимого поля. При нажатии на кнопку появляется диалог для редактирования, RichEdit с прокруткой по вертикали и две кнопки ОК и Отмена для сохранения/отмены изменений.

1.3. Длинные поля, так же, как обычные, используются при формировании отчетов и экспорте в XML.

1.4. Запрос производится по первым 256 символам длинного поля.

2. В таблицу ТерриториальныеЗоны добавлено поле НазваниеЗоны.

При экспорте в XML оно записывается, как NameZone. Для карта-плана в этот раздел заносится Наименование объекта землеустройства.

3. Если в ТерриториальныеЗоны в Связи не описаны Документы, в xml в блоке Documents формируется пустой документ с типом “” по справочнику и названием “Иной документ”.

4. В справочник УдостоверенияАИС добавлена строка Нет документов. Если поле Удостоверение не заполнено или стоит Нет документов, блок Document не формируется для декларанта Юридическое лицо.

5. В таблицу ОбращенияРосреестр добавлен набор полей для описания доверенного лица. Добавлена возможность описания доверенного лица.

Добавлены следующие поля:

ЧерезДоверенное Logical#Через доверенное лицо

длФамилия Char(50)#Фамилия дов. лица:

длИмя Char(50)#Имя дов. лица:

длОтчество Char(50)#Отчество дов. лица:

длУдостоверение Integer#Вид удостоверения дов. лица:#УдостоверенияАИС

длСерия Char(20)#Серия дов. лица:

длНомер Char(30)#Номер дов. лица:

длДатаВыдачи Date#Дата дов. лица:

длКемВыдано Char(120)#Кем выдано дов. лица:

длСубъектРФ Integer#Субъект РФ дов. лица:#СубъектыРФ

длАдрес Char(124)#Адрес дов. лица:

длДатаРождения Date#Дата рождения дов. лица:

длМестоРождения Char(124)#Место рождения дов. лица:

длГражданство Char(124)#Гражданство дов. лица:

длСемПоложение Integer#Семейное положение дов. лица:#СемейноеПоложение

длПол Integer#Пол дов. лица:#Пол

длСНИЛС Char(20)#Страховой номер ИЛС дов. лица:

длДолжность Char(120)#Должность дов. лица:

длEmail Char(50)#E-mail дов. лица:

длТелефон Char(20)#Телефон дов. лица:

длКонтакт Char(124)#Контактная информация дов. лица:

Если в описании семантики для ОбращенияРосреестр включен флажок Через доверенное лицо – информация из них будет заноситься в блок Agent и добавляться в xml. Если флажок выключен, информация о доверенном лице добавляться не будет.

6. Справочник ДокументыАИС приведен в соответствие справочнику Все документы АИС ГКН.

7. В таблицу МежевыеПланыУчастки добавлено поле ИныеХарактеристики, содержащее иные характеристики земельных участков в произвольной форме.

Поле длинное, до 20 000 символов.

8. Поле ИныеХарактеристики выводится в печатной форме карта-плана.

9. Исправлена ошибка вывода графики в карта-планах.

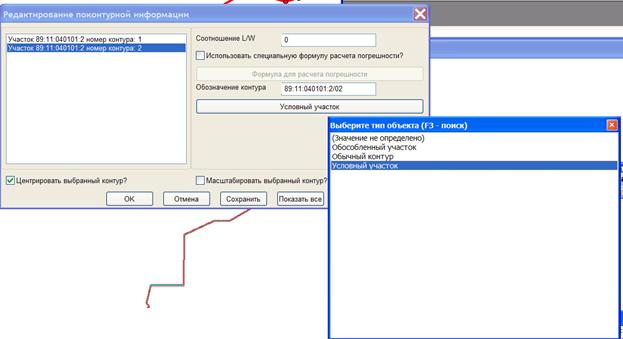

10. При экспорте многоконтурных участков в XML для контуров записываются атрибуты Number_PP (учетный номер) и Definition (обозначение на чертеже).

Если обозначения контуров редактировались вручную, записываться будут отредактированные обозначения.

11. Описание Обращений в Росреестр и участков для формирования карта-планов, а также экспорт карта-планов в XML теперь производятся напрямую из панели Межевые планы.

11.1. Элементы панели межевые планы.

На панели Межевые планы появилось две новых кнопки.

Первая – Создать карта-план на основе данных межевого плана – формирует записи в таблицах ОбращениеРосреестр, соответствующую МежевыеПланыЗаголовки и в таблице Территориальные зоны, соответствующую МежевыеПланыУчастки. Туда автоматически переносится необходимая семантика, но в дальнейшем ее можно будет отредактировать вручную.

Вторая – Редактирование карта-плана и экспорт в XML – позволяет дополнить необходимую информацию в ОбращенияРосреестр перед экспортом в XML и выполнить собственно экспорт.

11.2. Создание карта-плана на основе межевого плана.

При выполнении этой функции формируются записи в таблицах ОбращениеРосреестр, соответствующую МежевыеПланыЗаголовки и в таблице Территориальные зоны, соответствующую МежевыеПланыУчастки. Туда автоматически переносится необходимая семантика, но в дальнейшем ее можно будет отредактировать вручную.

11.3. Редактирование и экспорт карта-плана.

При выборе этой кнопки, если описание карта-плана в таблицах ОбращениеРосреестр и ТерриториальныеЗоны уже есть, появляется следующее сообщение. Ответ – да информация будет переписана, нет – останется уже заполненная информация

Появляется диалог следующего вида:

В списке перечислены участки, входящие в состав межевого плана.

Кнопка Правка обращения вызывает диалог для редактирования ОбращенияРосреестр, такой же, какой вызывается в слое ОбращенияРосреестр при описании семантики. В этой же форме по кнопке ЭкспортXML можно экспортировать карта-план.

Кнопка Правка участка вызывает диалог для редактирования выбранного в списке участка, такой же, какой вызывается в слое ТерриториальныеЗоны при описании семантики.

Кнопка Экспорт карта-плана – экспортирует карта-план в XML.

1.4. Вывод карта-плана на печать.

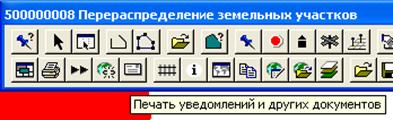

Вывод карта-плана на печать, как и раньше вызывается кнопкой Печать уведомлений и других документов.

По кнопке появляется список форм, из которого выбираем Карта-план объекта землеустройства.

12. Исправлена ошибка – шрифт в реквизите 4 Сведений об уточняемых/образуемых… участках – был Symbol, стал Times New Roman.

13. Внесены значительные правки в шаблон карта-плана.

14. В печатной форме межевого плана для Образование земельного участка с уточнением смежников перечисляются не все поворотные точки и участки границ уточняемых смежников, а только уточняемые.

15. Добавлена возможность формировать межевые планы по уточнению и исправлению ошибки в местоположении границ с уточнением границ смежных земельных участков.

15.1. Настройка производится в описании семантики для МежевыеПланыЗаголовки флажком Включать сведения об изменяемых/уточняемых участках.

Включенный флажок – в шаблоне добавляется раздел Сведения об уточняемых земельных участках и их частях.

Выключенный флажок – этот раздел в документ не включается.

15.2. Описание участков для уточнения с уточнением смежных участков.

Новые земельные участки описываются как образуемые или изменяемые.

Уточненные смежные участки описываются, как старые участки.

На чертеже это выглядит так

Выделяются ликвидируемые точки и ликвидируемые части участков (курсив с подчеркиванием и тонкая черная линия на чертеже), старые точки и части (черные и синий штрих-пунктир) и новые части уточненных участков.

15.3. Настройка стиля линий для ликвидируемых частей границ и частей границ уточняемых смежных участков.

Эти границы отображаются на чертеже и схеме расположения. Добавлены следующие настройки:

На чертеже – Ликвидируемые участки и Границы уточняемых участков, смежных с уточняемым.

На схеме расположения - Ликвидируемые участки и Границы уточняемых участков, смежных с уточняемым.

16. Добавлена таблица МежевыеПланыИсключаемые с кадастровыми номерами исключаемых из единого землепользования входящих участков.

[МежевыеПланыИсключаемые]

Kodob Integer Index

Id Integer Index

Таблица Char(100)

КадНомер Char(250)

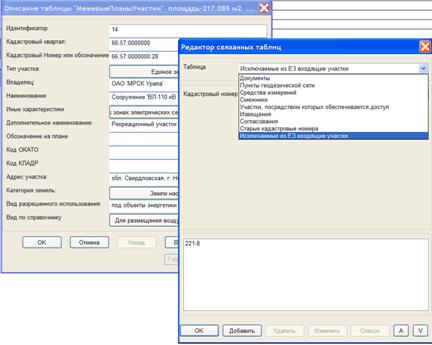

17. В Описание МежевыеПланыУчастки добавлены Исключаемые из ЕЗ входящие участки. Они будут экспортироваться в XML, как DeleteEntryParcels в случае единого землепользования.

18. Исправлена ошибка перекодировки между классификаторами АКО и АИС ГКН для процедуры Выдел в счет доли в праве общей собственности. Теперь корректно перекодируется в Выдел.

19. В папку Документация\FAQ добавлена инструкция и файлы примеров Межевой план уточнение с уточнением смежников. doc

Кадастровый Офис 4.1..

1. Исправлена ошибка – в контурах с островами при формировании печатного межевого плана пустой строкой отделялся только первый от второго контура. Остальные не разделялись.

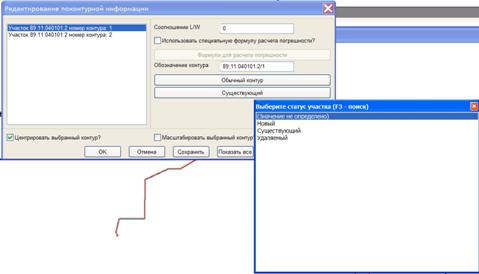

2. Добавлен справочник СтатусУчасткаАИС, который подгружается при описании контуров в случае описания единого землепользования.

В справочнике можно выбрать, что это – новый обособленный или условный участок для единого землепользования, существующий или удаляемый. Эта информация анализируется при экспорте в XML.

[СтатусУчасткаАИС]

Format=2

Display=%1

Delimit=,

01=Существующий#Существующий

02=Новый#Новый

03=Удаляемый#Удаляемый

3. В описание контуров добавлено поле Статус Участка, в которое записывается значение из справочника СтатусУчасткаАИС.

4. В XML части единого землепользования записываются в соответствии со статусом, как NewEntryParcel, ExistEntryParcel и DeleteEntryParcel

Кадастровый Офис 4.1..

1. При экспорте в XML выделяется процедура образования земельных участков Раздел с измененным.

Раньше Раздел и Раздел с измененным описывались, как один метод Method – «2”, сейчас просто Раздел описывается, как “2”, а Раздел с измененным, как “3”.

2. В описание контуров для многоконтурных участков добавлено поле Обозначение.

Оно позволяет описывать обозначение контуров и обозначения обособленных участков для единых земелпользований.

Если обозначение для контура не пустое, оно будет проставляться, вместо номера контура в реквизите 4 раздела Сведения о выполненных измерениях и расчетах.

4. Точность определения площади земельных участков
№ п/п	Кадастровый номер или обозначение земельного участка	Площадь (Р), м2	Формулы, примененные для расчета предельно допустимой погрешности определения площади земельного участка (∆Р), м2
1	2	3	4
1	89:11:040101:2	61503	DR=3.5 * Mt*ÖR=3.5 * 0.5 * Ö61503=434.00
2	89:11:040101:2 02	26083.20	DR=3.5 * Mt*ÖR=3.5 * 0.5 * Ö26083=283.00
3	89:11:040101:2 01	35419.57	DR=3.5 * Mt*ÖR=3.5 * 0.5 * Ö35419=329.00

В реквизитах 1 и 2 разделов Сведения об образуемых/уточняемых земельных участках и их частях.
