Оглавление (стр. 6 )

Кадастровый Офис 4.1..

Обязательно после установки нужно привести структуру баз в соответствие. Изменилась структура некоторых таблиц.

1. Добавлено в структуру таблицы МежевыеПланыУчастки и экспортируется в XML поле ВидСправочник – значение цели использования Kind по классификатору АИС ГКН.

1.1. Добавлено поле ВидСправочник в МежевыеПланыУчастки.

1.2. Добавлен классификатор ЦелиАИС аналогичный классификатору Разрешенное использование АИС ГКН.

Добавлен классификатор ЦелиАИС аналогичный классификатору Разрешенное использование АИС ГКН, коды без «14” в начале и “00” в конце.

1.3. При экспорте и импорте в XML производится перекодировка значения классификатора.

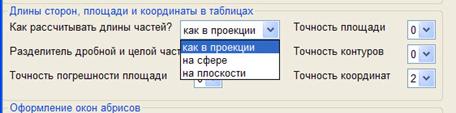

2. Стандартизован расчет длин частей границ при выводе межевых планов на печать и экспорте данных в XML.

В обоих случаях анализируется настройка диалога Установки стилей – Как рассчитывать длины частей:

Как в проекции – проверяет тип проекции – географическая или план-схема, в первом случае считает на сфере, во втором на плоскости.

На сфере – пытается явно считать на сфере.

На плоскости – пытается явно считать на плоскости.

3. В Настройки XML добавлена настройка – где размещать текстовое название местоположения Note – в блоке данных Address или снаружи, непосредственно в блоке Location.

Сталкивались уже и с тем и с другим вариантом.

4. Исправлена ошибка, появлявшаяся при определенной комбинации настроек в шаблоне межевого плана для Уточнения при заполнении оглавления.

Кадастровый Офис 4.1..

1. Добавлены дополнительные документы в папку Документация\FAQ (Frequently Asked Questions - часто задаваемые вопросы).

2. Внесены изменения в установку Кадастрового офиса.

3. Добавлена ссылка на систему координат графического объекта в Entity_Spatial при экспорте в XML.

XML файлы межевого плана и другие (особенно актуально для территориальных зон и границ) могут хранить описание графики в различных системах координат в одном файле. Список используемых систем координат ведется в блоке Coord_Systems (см. рис). В блоке может быть несколько предложений Coord_System.

Ссылка на систему координат производится по Cs_Id. В случае нескольких систем координат, она записывается, как Ent_Sys в описании графических объектов Entity_Spatial. В случае одной СК, ссылки в описании графических объектов может и не быть, СК принимается по умолчанию. Это проходит в XML межевых планов, но для XML границ, как выяснилось, ее нужно указывать обязательно.

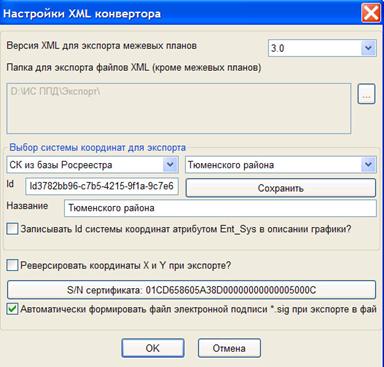

4. Добавлена настройка Записывать Id системы координат атрибутом Ent_Sys в описании графики.

При включенном флажке ссылка на систему координат записывается для каждого графического объекта при экспорте в XML.

При выключенном – ссылка не записывается, считается, что вся графика в одной системе координат.

Кадастровый Офис 4.1..

1. Обновлена документация по импорту-экспорту в XML в соответствии с текущей версией.

2. Внесены изменения в файл Экспорт карта-планов границ и зон. doc в папке Документация\FAQ.

Выделены жирным параметры, обязательные для заполнения в таблицах ОбращенияРосреестр и ТерриториальныеЗоны при экспорте.

3. Приведены в соответствие с настройками стили линий в Схеме расположения и Схеме геодезических построений.

Сейчас все настраивается из диалога Графические окна. На линии старых участков распространяются стили:

Старые участки (голубой) в Схеме геодезических построений

Старые участки в Схеме расположения.

4. Исправлена ошибка, возникавшая при формировании ЭЦП для файлов большого размера.

5. При выводе подготовленной формы в MS Word добавлена проверка, запускалось ли до этого формирование отчета.

Если нет, выдается предупреждение.

Кадастровый Офис 4.1..

1. При экспорте поворотных точек в XML действуют все настройки сортировок участков, контуров и точек, действующие при выводе в MS Word.

2. При экспорте поворотных точек в XML фильтруются пустые точки и нулевые длины участков.

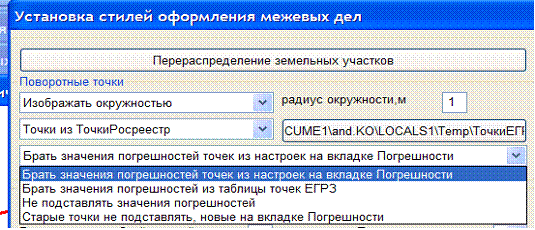

3. Добавлен новый способ простановки погрешностей положения точек – старые точки не подставлять, новые на вкладке Погрешности.

Как заполняется значение погрешностей при разных вариантах выбора:

Брать значения погрешностей точек из настроек на вкладке Погрешности – все погрешности старых и новых точек берутся из установки на вкладке Погрешности.

Брать значения погрешностей из таблицы точек ЕГРЗ - погрешность определения поворотных точек берется из АИС ГКН.

Не подставлять значения погрешностей - возможность отказаться от простановки “Средняя квадратическая погрешность положения характерной точки (Мt), м”.

Старые точки не подставлять, новые на вкладке погрешности – для новых точек отрабатывает так же, как и Брать значения погрешностей точек из настроек на вкладке Погрешности, для старых подставляются пустые значения.

4. Уменьшен размер графических окон межевого плана в MapInfo.

Уменьшен размер графических окон межевого плана в MapInfo. Сейчас при их редактировании не нужно перемещать ползунком вверх-вниз главное окно.

5. Графические окна при выводе в MS Word полностью заполняют область рамки.

Кадастровый Офис 4.1..

1. Исправлена ошибка в шаблоне межевого плана Объединение земельных участках.

В Общих сведениях об образуемых земельных участках не указывались площадь и погрешность определения площади.

2. Исправлена ошибка описания площади и погрешности многоконтурных участков в Общих сведениях об образуемых земельных участках.

3. Исправлена ошибка инсталляции, возникавшая при отсутствии при установке прав записи в c:\Program Files.

Кадастровый Офис 4.1..

1. Исправлена ошибка при экспорте площадей в XML для многоконтурных участков.

В схеме XML для межевых планов в версии 3.0 элемент tContour/Area был сделан единичным, а не множественным элементом. В обычных участках это было изменено давно, в этой сборке изменено для многоконтурных участков.

2. Исправлена ошибка установки – папка Документация\FAQ (Frequently Asked Questions - часто задаваемые вопросы) включается в установку.

3. В папку Документация\FAQ добавлен новый файл примера Тестирование XML. doc

4. Внесены изменения в алгоритм защиты Кадастрового Офиса. Возможна работа с несколькими локальными ключами.

Ранее АКО работал с сетевым или ОДНИМ локальным ключом, для которого была описана комбинация модулей, купленная пользователем. Сейчас добавилась возможность работы с несколькими локальными ключами, позволяющая иметь сменные ключи с относительно редко используемыми модулями.

Например, у пользователя может быть 3-4 рабочих места АКО ядро и Межевых планов с локальными ключами, с которыми постоянно идет работа.

В то же время Конвертор в XML или Геомастер используются не так часто, и может быть по одному локальному ключу, на каждом из которых записан только один модуль. При необходимости использования, ключ ставится на то рабочее место, на котором этот модуль сейчас необходим.

5. Добавлены средства формирования электронной цифровой подписи (ЭЦП).

5.1. В состав Setup Автоматизированного Кадастрового Офиса включена библиотека Microsoft CapiCom – capicom.dll

5.2. Предусмотрены средства для выбора одного из сертификатов для подписывания.

Сертификат может выбираться непосредственно при подписывании (если не установлен) или выбираться в форме Установка стилей -> Настройки XML.

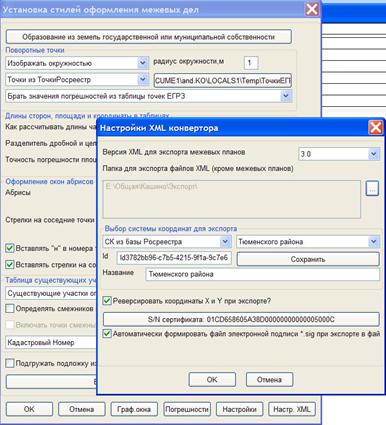

Диалог настройки выглядит следующим образом:

Кнопка запускает стандартный диалог выбора одного из доступных сертификатов:

Сертификат запоминается и, до следующей переустановки, его серийный номер используется для подписывания файлов.

Флажок Автоматически формировать файл электронной подписи *.sig, определяет будет ли файл ЭЦП (файл с тем же именем, что и тот, который подписывается, и расширением *.sig) формироваться автоматически после создания XML файла (флажок включен) или это надо будет сделать вручную отдельно.

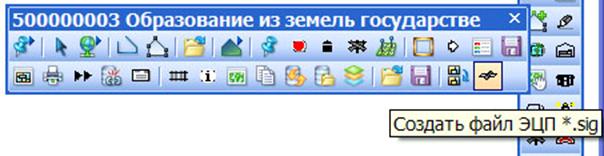

5.3. В панель Межевые планы добавлена кнопка Создать файл ЭЦП *.sig.

По кнопке выбирается файл, который нужно подписать, и в той же папке формируется файл с тем же именем, что и тот, который подписывается, и расширением *.sig.

Кадастровый Офис 4.1.

1. Исправлена ошибка при отображении поворотных точек межевых планов в виде окружностей.

Исправлена ошибка, появившаяся в поздних версиях MapInfo при отображении поворотных точек межевых планов в виде окружностей указанного радиуса (не символов).

2. Исправлена ошибка – пропадает заголовок окна Кадастрового Офиса после входа в форму Импорт из XML.

3. Изменен алгоритм заполнения оглавления и списка документов в межевом плане.

В оглавление вставляются только связанные документы из МежевыеПланыЗаголовки в соответствии с настройками (все, выбранные, не вставлять).
В список вставляются связанные документы и из МежевыеПланыЗаголовки, и из МежевыеПланыУчастки в соответствии с настройками (все, выбранные, не вставлять).

Кадастровый Офис 4.1.

Обязательно после установки нужно привести структуру баз в соответствие. Изменилась структура некоторых таблиц.

1. Количество знаков в координатах и длинах при экспорте в XML настраивается так же, как и при печати межевых планов.

Количество знаков в координатах и длинах при экспорте в XML управляется теми же настройками, что и при печати межевых планов (диалог Установка стилей – меню Точность координат).

2. При малых значениях длин (меньше 1 м) ставится 0 перед десятичной точкой.

3. При экспорте межевого плана в XML файл добавился номер квалификационного аттестата кадастрового инженера.

4. Добавлен экспорт вида закрепления поворотных точек в xml файл межевого плана.

5. Добавлен экспорт точности определения координат в xml файл межевого плана.

6. Добавлен экспорт префикса номеров поворотных точек в xml файл межевого плана.

7. Добавлен экспорт кодов ОКАТО и КЛАДР в адресе участков межевого плана.

Добавлены поля Код ОКАТО и Код КЛАДР в таблицу МежевыеПланыУчастки. Они заполняются вручную в описании семантики участка и переносятся при экспорте в XML в блоке адреса.

8. При экспорте территориальных зон подставляется значение типа зоны по классификатору.

При экспорте территориальных зон, в случае, если тип зоны по классификатору Виды объектов ГКН и ЕГРП (dRealty) не указан, подставляется значение типа зоны по классификатору – Территориальная зона.

9. При экспорте территориальных зон подставляется значение вида зоны по классификатору.

При экспорте территориальных зон, в случае, если вид зоны по классификатору Виды территориальных зон (dZone) не указан, подставляется значение вида зоны по классификатору – Иная зона с особыми условиями использования территории.

10. В сведениях о местоположении границ частей образуемых участков заполняются колонки Средняя квадратическая погрешность положения характерной точки (Мt), м и Описание закрепления точки.

Кадастровый Офис 4.1.

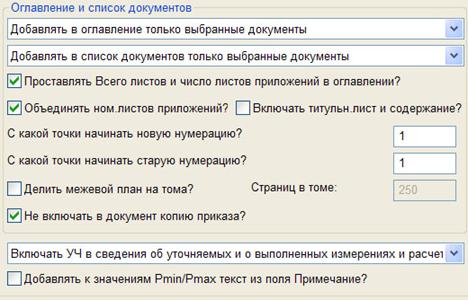

1. Добавлены новые настройки в межевые планы.

Включать титульный лист и содержание?.

Добавлять к значениям Pmin и Pmax текст из поля Примечание?

2. Настройка Включать титульный лист и содержание.

3. Изменено расположение и формат Подписи и Инициалы, фамилия на титульном листе межевого плана.

	Всего листов _
МЕЖЕВОЙ ПЛАН	Заполняется специалистом органа кадастрового учета
регистрационный №______________________________________
___________________________ (подпись)	___________________________ (инициалы, фамилия)
Титульный лист	«_____»________________ ________г.

4. Настройка Добавлять к значениям Pmin и Pmax текст из поля Примечание.

При включенном флажке и заполненном поле Примечание результат выглядит так:

4	Площадь земельного участка ± величина погрешности определения площади (Р±∆Р), м2	11083.73 ± 184.24
5	Предельный минимальный и максимальный размер земельного участка (Рмин и Рмакс), м2	11000 11250 на основании решения 001-002

5. Добавлена проверка, не открыта ли таблица поворотных точек Росреестра при выходе из диалога Установка Стилей.

Иногда оказывалась открытой и выдавала ошибку – Таблица уже открыта, если использовалась настройка – брать поворотные точки из таблицы карты ТочкиРосреестр.

6. Добавлена проверка в обработчик выборки при работе с межевыми планами.

Если раньше, сформировав список участков для межевого плана, обработчик не отключался вручную и продолжалась работа с межевыми планами, на некоторых операциях могла возникать ошибка “Результатом выражения не является имя колонки или таблицы”. Исправлено.

7. При импорте адреса из XML добавлена проверка элементов City, Street, Level1, Level2, Level3.

При импорте добавлена проверка дополнительных элементов адреса и, соответственно, расширенные возможности его заполнения (City, Street, Level1, Level2, Level3).

8. Создана папка FAQ (Frequently Asked Questions - часто задаваемые вопросы) в папке Документация Кадастрового Офиса.

В этой папке хранятся ответы на часто повторяющиеся вопросы пользователей в виде именованных файлов типа Неинициализированный Object. doc, содержащие правильную последовательность действий по решению проблемы или устранению ошибки.

В настоящее время там находятся следующие файлы:

Встретилась запятая вместо числовой константы. doc

Неинициализированный Object. doc

Пути для настроек XML. doc

Экспорт карта-планов границ и зон. doc

В дальнейшем, папка будет пополняться.

9. Исправлена ошибка заполнения значения реквизита 4 (площадь + погрешность) в таблице Сведения об объекте землеустройства.

10. Автоподмена управляющих символов при формировании отчетов.

Информация в базу данных Кадастрового Офиса вводится из разных источников. Например, семантическая информация может вводится простым копированием/вставкой из других документов, типа документов Word. В копируемой информации могут содержаться управляющие символы, в результате чего некоторые функции программы могут обрабатывать их неправильно (например, при формировании отчетов). Сделана проверка и подмена таких символов.

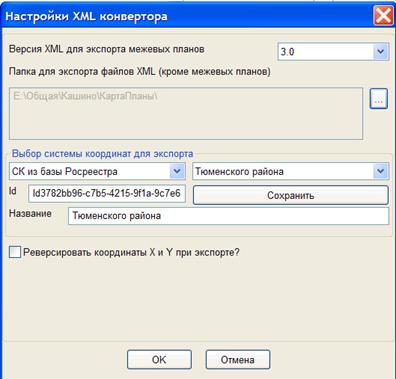

11. В Настройки XML добавлена настройка реверса координат X и Y при экспорте.

В панели Межевые планы в Установка стилей->Настройка XML появился флажок Реверсировать координаты X и Y при экспорте?

При включенном флажке координаты X и Y при экспорте меняются местами (геодезические координаты), при выключенном экспортируются математические координаты.

Кадастровый Офис 4.1.

1. Изменен механизм лицензирования модуля Конвертор XML.

Раньше для импорта из XML, экспорта карт-планов, территориальных зон и границ достаточно было только лицензии конвертора, а для экспорта межевых планов требовалась и лицензия межевых планов и лицензия конвертора XML. Сейчас достаточно только лицензии конвертора XML.

2. Исправлена ошибка в шаблоне для процедуры (вида межевого плана) Образование части земельного участка.

Раньше после формирования документа таблицы некоторых разделов не объединялись друг с другом. Сейчас все работает нормально.

3. Внесено изменение в сведения о контуре образуемой (уточняемой) части земельного участка для многоконтурных частей участков.

В соответствии с п.98 приказа №32 Сведения о каждом контуре части образуемой (уточняемой) многоконтурной части в таблице реквизита “3” раздела "Сведения об образуемых земельных участках и их частях" и раздела "Сведения об уточняемых земельных участках и их частях" отделяются строкой, в которую включается обозначение контура части или его учетный номер. При этом сведения вносятся в порядке возрастания порядкового номера контура части.

Кадастровый номер земельного участка 66:57:0000000:2
1. Сведения о местоположении границы образуемой части земельного участка
Обозначение части 66:57:0000000:2/чзу 1
Обозначение характерных точек границы	Координаты, м	Средняя квадратическая погрешность положения характерной точки (Мt), м	Описание закрепления точки
X	Y
1	2	3	4	5
66:57:0000000:2/чзу 1(1)
н1	442494.54	1501962.92	0.5	-
н2	442496.94	1501967.72	0.5	-
н3	442492.34	1501970.10	0.5	-
н4	442489.94	1501965.34	0.5	-
н1	442494.54	1501962.92	0.5	-
66:57:0000000:2/чзу 1(2)
н5	442283.18	1502073.68	0.5	-
н6	442285.56	1502078.32	0.5	-
н7	442281.22	1502080.62	0.5	-
н8	442278.88	1502075.98	0.5	-
н5	442283.18	1502073.68	0.5	-
66:57:0000000:2/чзу 1(3)
н9	442144.66	1502147.64	0.5	-
н10	442144.72	1502158.90	0.5	-
н11	442133.46	1502158.88	0.5	-
н12	442133.26	1502147.74	0.5	-
н9	442144.66	1502147.64	0.5	-

Кадастровый Офис 4.1.
