1. Исправлена ошибка при проверке существующих точек АИС ГКН из произвольной таблицы.

Таблицы точек из Росреестра всегда получены из внешнего источника. Добавлена проверка типа колонки номера точки, раньше он всегда интерпретировался, как текстовый. Сейчас алгоритм усовершенствован и работает корректно во всех случаях.

2. Обновлен файл документации по работе с двухсторонним XML-конвертором с Росреестром.

Обновлен файл документации по работе с двухсторонним XML-конвертором с Росреестром XML_ИмпортЭкспорт. chm, в папке Документация в папке Кадастрового Офиса в соответствии с последними изменениями.

3. При импорте поворотных точек из XML добавлен еще один вариант импорта номера точки.

Если номер точки не определен, ни как "Num_Geopoint", ни как "Ord_Nmb", проверяется еще атрибут "Su_Nmb" для графического элемента и номер точки берется из него.

4. В таблицу ТочкиРосреестр для поворотных точек для привязки к участку пишется полный кадастровый номер участка.

В последних версиях АИС ГКН в элемент Parcels->Parcel->CadastralNumber (кадастровый номер земельного участка) записывается не полный кадастровый номер, например, 86:10:0101052:10, а только его часть, относящаяся к участку, например, :10. При этом в некоторых случаях, туда может записываться и полный кадастровый номер.

Сейчас, при импорте, проверяется, какой – длинный или короткий кадастровый номер записан в XML, длинный импортируется один к одному, а для короткого анализируется, заполнен ли элемент CadastralNumber расположенного выше кадастрового блока (Cadastral_Block) и импортируемый номер составляется из номера блока и номера участка.

Кадастровый Офис 4.1.

1. Схема геодезических построений формируется в соответствии с требованиями приказа №32.

П. 3.44 "В разделе "Схема геодезических построений" в случае использования для определения координат характерных точек границ земельного участка метода спутниковых геодезических измерений (определений) отражаются схематичное изображение объекта кадастровых работ, пункт расположения базовой станции и расстояние от базовой станции до ближайшей характерной точки объекта кадастровых работ.".

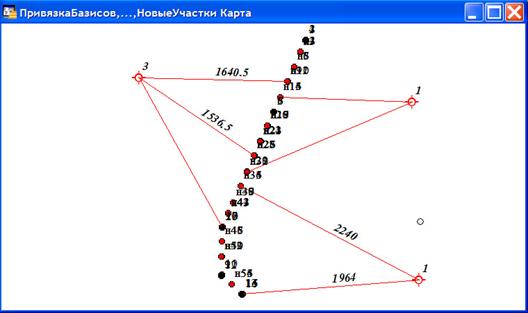

2. Описание расстояния от базовой станции до характерной точки объекта.

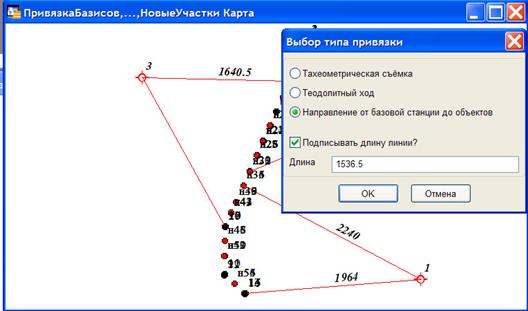

Изменен диалог, выполняющийся после построения линии по команде Добавить базис GPS или привязку точек съемки. .

Добавлен флажок Подписывать длину линии. При включенном флажке в окне Длина можно отредактировать расстояние, которое будет подписываться в Схеме геодезических построений.

3. Изменено формирование кадастрового номера земельного участка при импорте из XML.

В последних версиях АИС ГКН в элемент Parcels->Parcel->CadastralNumber (кадастровый номер земельного участка) записывается не полный кадастровый номер, например, 86:10:0101052:10, а только его часть, относящаяся к участку, например, :10. При этом в некоторых случаях, туда может записываться и полный кадастровый номер.

Сейчас, при импорте, проверяется, какой – длинный или короткий кадастровый номер записан в XML, длинный импортируется один к одному, а для короткого анализируется, заполнен ли элемент CadastralNumber расположенного выше кадастрового блока (Cadastral_Block) и импортируемый номер составляется из номера блока и номера участка.

Кадастровый Офис 4.1.

1. Внесены правки в Setup Кадастрового Офиса.

2. Усовершенствован алгоритм поиска точек, сформированных в Росреестре, при формировании таблиц поворотных точек.

Таблицы точек из Росреестра всегда получены из внешнего источника. Поэтому они могут отличаться системой координат или экстремумами (максимальными и минимальными значениями координат X и Y для графики). В некоторых случаях графический поиск таких точек отрабатывал некорректно при процедуре уточнения. Сейчас алгоритм усовершенствован и работает корректно во всех случаях.

Кадастровый Офис 4.1.

Обязательно после установки нужно привести структуру баз в соответствие. Изменилась структура некоторых таблиц.

1. Хранение пути к папке временных таблиц в базе данных, а не в файле.

Путь к папке, в которой формируются и хранятся все временные таблицы межевого плана, теперь хранится не во временном файле, а непосредственно в таблице МежевыеПланыЗаголовки (поле dbTPath). Это предотвращает лишние действия по многократному выбору папки.

2. В карта-плане исправлена ошибка описания площадей и погрешностей для многоконтурных участков в таблице Сведения об объекте землеустройства.

Сейчас описывается для неограниченного числа контуров.

Сведения об объекте землеустройства
N п/п	Характеристики объекта землеустройства	Описание характеристик
1	2	3
1.	Местоположение объекта землеустройства	ВЛ - 110 кв 'Рудянка - ВЦМ'
2.	Площадь объекта землеустройства ± величина погрешности определения площади (P ± D P)	333.98 ± 31.98 ± 12.86 (2) 5 ± 3.91 (3) 5 ± 3.91 (4) 5 ± 3.91 (5) 5 ± 3.91 (6) 5 ± 3.91 (7) 5 ± 3.91 (8) 5 ± 3.91 (9) 5 ± 3.91 (10) 5 ± 3.91 (11) 5 ± 3.91 (12) 5 ± 3.91 (13) 5 ± 3.91 (± 14.32 (15) 5 ± 3.91 (16) 5 ± 3.91 (± 14.22 (18) 5 ± 3.91 (± 14.22
3.	Иные характеристики объекта землеустройства	-

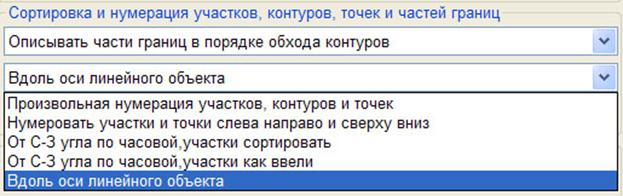

3. Добавлена возможность сортировки участков, контуров и точек вдоль оси линейного объекта при уточнении.

Работает для вида межевого плана (процедуры) уточнения земельного участка и варианта сортировки – сортировать вдоль оси линейного объекта в Установка стилей->Настройки.

4. Исправлена ошибка, не запускался MS Word при печати карта-планов, уведомлений и др. документов, если не формировался межевой план.

Кадастровый Офис 4.1.

1. Описание отдельных контуров многоконтурных участков.

В пункте 96. приказа №32 говорится: В случае, если для расчета предельно допустимой погрешности определения площади геометрических фигур, образованных проекцией границ контуров на горизонтальную плоскость (далее также - площадь контура), применялись различные формулы, в таблицу реквизита "4" раздела "Сведения о выполненных измерениях и расчетах" перед сведениями о многоконтурном земельном участке построчно вносятся сведения о контурах, в том числе обозначение контура или учетный номер контура, его площадь и примененная формула для расчета предельной допустимой погрешности определения площади с подставленными в указанную формулу значениями.

Иногда также требуется при расчете погрешностей, в случае использования методик, учитывающих коэффициенты вытянутости (соотношение длины и ширины участка и отдельных его контуров), описывать эти коэффициенты отдельно для каждого контура.

В Кадастровом Офисе предусмотрен следующий механизм. Описание контуров участка хранится в папке временных таблиц для межевого плана в виде отдельной таблицы КонтураНовыхУчастков. Таблица создается при создании папки для таблиц межевого плана (функция Выбрать папку для таблиц межевого плана):

Если такая таблица в папке уже есть, и контура описаны, она не будет переписываться, если нет, будет создана пустая таблица.

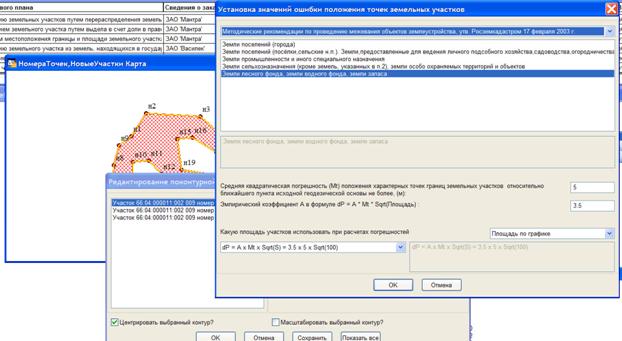

Редактирование таблицы производится по кнопке Описать характеристики отдельных контуров:

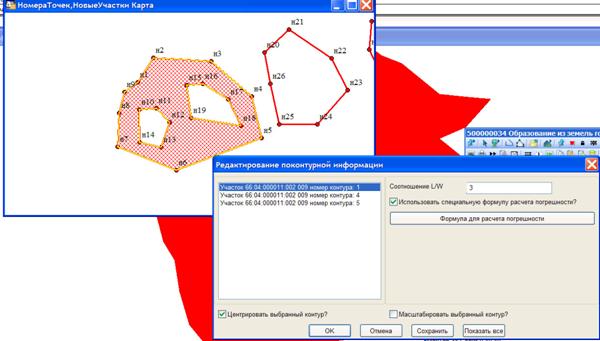

Появляется следующий диалог. Элементы диалога следующие:

В левой части экрана список участков межевого плана и их контуров. Если открыто окно карты для межевого плана, появляющееся при Выбор папки, оно синхронизировано со списком – при выборе контура в списке, он центрируется в окне карты (если включен флажок Центрировать – по умолчанию) и масштабируется, если включен флажок Масштабировать.

При выборе контура в списке его параметры показываются в форме, в правой части окна. Непосредственно в ней заполняется Соотношение L/W (соотношение длины и ширины для контура) и флажок Использовать специальную (отличную от общей для межевого плана) формулу для расчета погрешности. Сохранить изменения для текущего контура – кнопка Сохранить. Сохранить все изменения – кнопка ОК. Кнопка Показать все показывает все контура в окне карты.

2. Описание формулы для расчета погрешности.

Кнопка становится доступной, когда включен флажок Использовать специальную (отличную от общей для межевого плана) формулу для расчета погрешности.

Форма для описания похожа на форму для описания настроек Погрешности в диалоге Установить стили, но немного отличается.

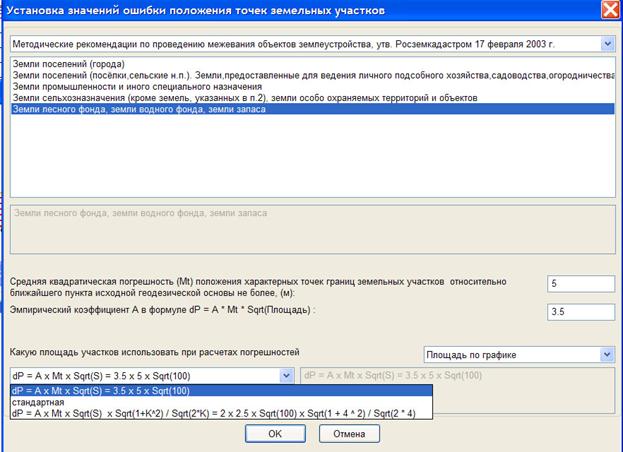

По кнопке Погрешности вызывается диалог для выбора среднеквадратической погрешности положения поворотных точек и для определения погрешности площадей участков и частей участков. В настоящее время встроено 4 методики.

Выбираем одну из методик и задаём уточняющие параметры. Значение Mt и эмпирического коэффициента A можно поправить вручную. Кнопка ОК – выход с сохранением.

Меню в левой нижней части диалога позволяет выбрать одну из формул, ранее использованных для других контуров. Если для контура нет отдельной формулы, пишется Стандартная.

Кнопка ОК – сохранение настроек для контура. Отмена – отмена.

После индивидуальных настроек реквизит 4 в разделе Сведения о выполненных измерениях и расчетах будет выглядеть следующим образом:

4. Точность определения площади земельных участков
№ п/п	Кадастровый номер или обозначение земельного участка	Площадь (Р), м2	Формулы, примененные для расчета предельно допустимой погрешности определения площади земельного участка (∆Р), м2
1	2	3	4
1	66:04:000011:	183279	DR=3.5 * Mt*ÖR=3.5 * 0.5 * Ö183279.02=749.19
2	66:04:000011:	94013	DR=3.5 * Mt*ÖR=3.5 * 5 * Ö94013.00=5365.77
3	66:04:000011:	52537	DR=3.5 * Mt*ÖR=3.5 * 0.5 * Ö52537.00=401.12
4	66:04:000011:	36728	DR=2 * Mt*ÖR*Ö(1+K*K)/Ö(2*K)=2 * 2.5 * Ö36728.00 * Ö(1+4*4)/Ö(2*4)=1396.84

Кадастровый Офис 4.1. Изменения по приказу Минэкономразвития России от 01.01.2001 года №32

1. Текстовые правки в шаблонах межевых планов.

Внесены правки в шаблоны межевых планов в соответствии с требованиями приказа №32:

1.1. В наименовании графы "3" реквизита "3" раздела "Исходные данные" после слов "(инструмента, аппаратуры)" дополнить словами ", при наличии такого сертификата".
1.2. Наименования графы "5" реквизита "3" раздела "Сведения об образуемых земельных участках и их частях", графы "5" реквизита "3" раздела "Сведения об измененных земельных участках и их частях", графы "5" реквизита "3" раздела "Сведения об уточняемых земельных участках и их частях", графы "5" реквизита "1" раздела "Сведения об образуемых частях земельного участка" изложить в следующей редакции:
"Описание закрепления точки".

1.3. Наименование графы “3” реквизита “4” раздела “Исходные данные”, строки “6” реквизита “4” раздела "Сведения об образуемых земельных участках и их частях", строки "2" реквизита "1" раздела "Сведения об измененных земельных участках и их частях", строки "5" реквизита "4" раздела "Сведения об уточняемых земельных участках и их частях" изложить в следующей редакции:
"Кадастровые или иные номера зданий, сооружений, объектов незавершенного строительства, расположенных на земельном участке".

1.4. Наименование графы “6” реквизита “1” раздела "Сведения об уточняемых земельных участках и их частях" изложить в следующей редакции:
"Средняя квадратическая погрешность положения характерной точки (Мt), м".

1.5. В наименовании реквизита "6" раздела "Сведения об уточняемых земельных участках и их частях" после слов “с кадастровым номером” дополнить словом “(обозначением)”.

1.6. В наименовании графы “2” реквизита "6" раздела "Сведения об уточняемых земельных участках и их частях" после слов “с уточняемым” дополнить словом “(образуемым)”.

2. Установка точности площади и погрешности определения площади.

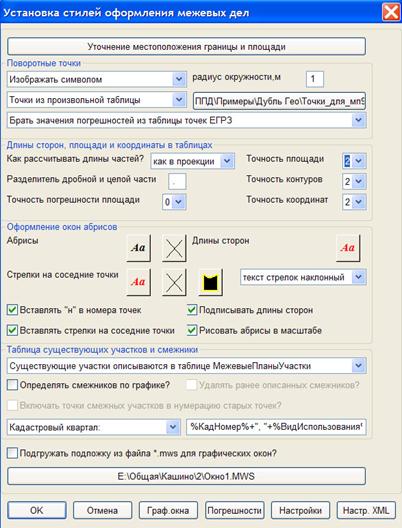

В Установки Стилей добавлено меню Точность погрешности площади. Раньше его значение принималось таким же, как и точность площади, по 32 приказу может отличаться:

п.96.
...Значение площади многоконтурных земельных участков в межевом плане указывается в квадратных метрах с округлением до 1 квадратного метра.
Значение площади контура (части контура) в межевом плане указывается в квадратных метрах с округлением до 0,01 квадратного метра.
п.101.
...площадь контура и величина предельной допустимой погрешности определения такой площади (например, ,05 кв. м +/- 3 кв. м)

3. Добавлен Аналитический метод определения координат.

В справочник Метод определения координат добавлен Аналитический метод.

[МетодОпределенияКоординат]

Format=2

Display=%1

Delimit=,

01=Геодезический#Геодезический метод

02=Спутниковый#Метод спутниковых геодезических измерений (определений)

03=Фотограмметрический#Фотограмметрический метод

04=Картометрический#Картометрический метод

05=Комбинированный#Комбинированный метод

06=Аналитический#Аналитический метод

При аналитическом методе:

3.1 реквизит "2" раздела "Исходные данные" не заполняется, в соответствующих графах ставится знак "-" п.38.

3.2. реквизит "3" раздела "Исходные данные" не заполняется, в соответствующих графах ставится знак "-".

3.3. если выбран аналитический или картометрический метод - в состав межевого плана не включается схема геодезических построений. И из оглавления тоже удаляется.

4. При добавлении нового объекта сразу стало можно добавлять многоконтурный объект, в том числе с островами.

Раньше добавлялась запись без графического или с простым графическим объектом без островов, а потом функцией Присоединить графику к ней уже присоединялся любой графический объект.

5. Добавлены новые процедуры (виды межевого плана) – исправление ошибки в местоположении границ и уточнение части (частей) земельного участка.

В справочник ВидМежевогоПлана добавлены две новых процедуры (вида межевого плана):

ü  Исправление ошибки в местоположении границ;

ü  Уточнение части (частей) земельного участка.

[ВидМежевогоПлана]

Format=2

Display=%1

Delimit=,

01=Раздел земельных участков#образованием земельных участков путем раздела земельного участка

02=Объединение земельных участков#образованием земельных участков путем объединения земельных участков

03=Перераспределение земельных участков#образованию земельных участков путем перераспределения земельных участков с кадастровыми номерами:

04=Выдел из земельных участков#образованием земельных участков путем выдела из земельного участка

05=Образование из земель государственной или муниципальной собственности#образованию земельного участка из земель, находящихся в государственной или муниципальной собственности

06=Выдел в счет доли в праве общей собственности#образованием земельного участка путем выдела в счет доли в праве общей собственности на земельный участок

07=Уточнение местоположения границы и площади#уточнением местоположения границы и площади земельного участка

08=Образование части (частей) земельного участка#образованию части земельного участка

09=Исправление ошибки в местоположении границ#исправление ошибки в местоположении границ земельного участка

10=Уточнение части (частей) земельного участка#уточнению части (частей) земельного участка

Подготовлены шаблоны межевых планов по каждой новой процедуре.

Шаблон для Исправления ошибки аналогичен шаблону по уточнению.

Шаблон для Уточнения части (частей) ЗУ аналогичен шаблону по уточнению, но разделы, относящиеся к границам участков не заполняются.

6. Добавлен признак уточненная или уточняемая для частей земельных участков.

В таблицу МежевыеПланыЧастиУчастков добавлено поле Уточненная (логическое). Если оно выбрано, этот объект считается новой, уточненной частью земельного участка, если нет – старой, для которой производилось уточнение.

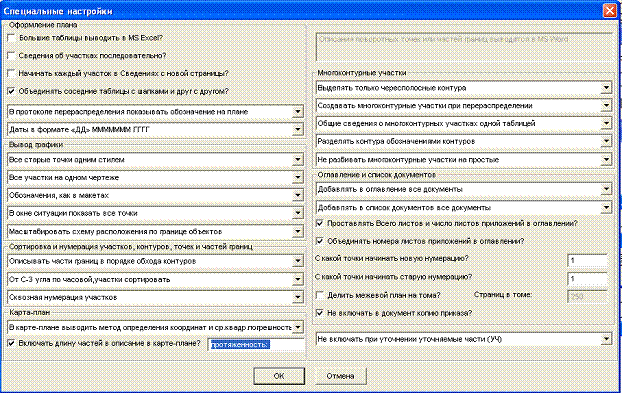

7. Добавлена настройка для формирования межевых планов по процедуре уточнения частей участков.

Позволяющая включать и не включать при уточнении уточняемые (старые) части земельных участков (в правом нижнем углу формы).

ü  Не включать при уточнении уточняемые части (УЧ) – включает во все разделы межевого плана только сведения об уточненных (конечных) частях.

ü  Включать УЧ в сведения об уточняемых участках и их частях – старые части включаются только в этот раздел, в исходные данные и сведения о выполненных измерениях и расчетах не включаются.

ü  Включать УЧ в сведения об уточняемых и о выполненных измерениях и расчетах – старые части включаются во все разделы.

ü  Включать УЧ в сведения о выполненных измерениях и расчетах и исх. данные - старые части включаются только в эти разделы, в сведения об уточняемых участках и их частях не включаются.

8. Возможность настройки округления значений площадей и погрешности площадей в соответствии с требованиями приказа №32.

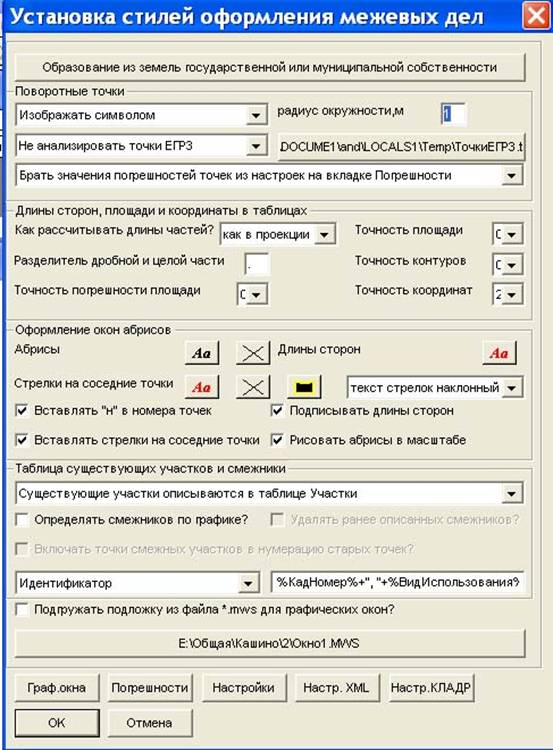

В Установки Стилей добавлено меню Точность погрешности площади. Раньше его значение принималось таким же, как и точность площади, по 32 приказу может отличаться:

п.96.
...Значение площади многоконтурных земельных участков в межевом плане указывается в квадратных метрах с округлением до 1 квадратного метра.
Значение площади контура (части контура) в межевом плане указывается в квадратных метрах с округлением до 0,01 квадратного метра.
п.101.
...площадь контура и величина предельной допустимой погрешности определения такой площади (например, ,05 кв. м +/- 3 кв. м)

9. Добавлено формирование xml-файлов для новых процедур (видов межевого плана).

Сделано аналогично формированию xml для уточнения. Возможно, в дальнейшем претерпит изменения.

10. Исправлена ошибка при экспорте карт-планов, территориальных зон и границ.

Явно выставляется система координат для экспорта.

.
