1. Сведения о характерных точках границы уточняемого земельного участка с кадастровым номером
Обозначение характерных точек границы	Существующие координаты, м	Уточненные координаты, м	Средняя квадратическая погрешность положения характерной точки (Мt), м	Описание закрепления точки
X	Y	X	Y
1	2	3	4	5	6	7
89:11:040101:2 02
н1	-	-	12050.22	13432.08	0.5	-

В реквизите 4 этого же раздела.

1	Площадь земельного участка ± величина погрешности определения площади (Р±∆Р), м2	61503 ± 434.00 89:11:040101:2± 282.63 89:11:040101:2± 329.35
2	Площадь земельного участка по сведениям государственного кадастра недвижимости (Ркад), м2	61493
3	Оценка расхождения Р и Р кад (Р-Ркад), м2	10

3. Таблица с описанием контуров многоконтурных участков теперь переписывается при формировании временных таблиц только по запросу.

Это таблица КонтураНовыхУчастков в папке временных таблиц. Это сделано для того, чтобы не стирать описанные вручную характеристики отдельных контуров.

В диалоге Точки границы, появляющемся при Выбрать папку для таблиц межевого плана, добавился флажок Переписывать таблицу контуров. По умолчанию он выключен и сохраняются старые настройки контуров. При включенном флажке таблица переписывается.

4. Единые землепользования теперь можно описывать, как многоконтурные участки.

Для этого должен быть выбран тип участка Единое землепользование в описании семантики в МежевыеПланыУчастки. Вместо обозначений контуров в описании контуров проставлены кадастровые номера обособленных или условных участков.

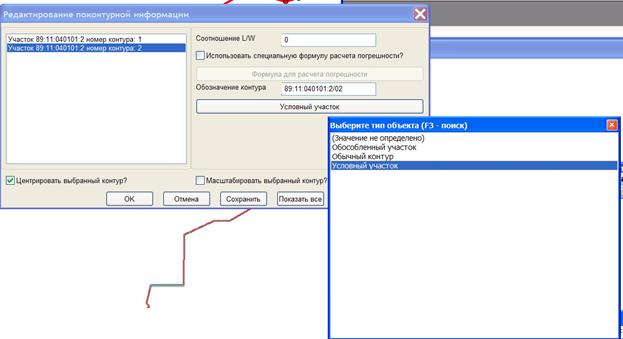

5. Добавлен справочник ТипыКонтуров, который подгружается при описании контуров.

В справочнике можно выбрать, что это – обычный контур участка или обособленный или условный участок для единого землепользования. Эта информация анализируется при экспорте в XML.

[ТипыКонтуров]

Format=2

Display=%1

Delimit=,

01=Обычный контур#Обычный контур

03=Обособленный участок#Обособленный участок

04=Условный участок#Условный участок

6. В описание контуров добавлено поле ТипУчастка, в которое записывается значение из справочника ТипыКонтуров.

7. Для Уточнения местоположения границы и площади земельного участка и Исправления ошибки в местоположении границ, если многоконтурный участок описан, как единое землепользование, он записывается в XML, как Composition_EZ, а его контура, как обособленные или условные участки.

В описании контуров в поле Обозначение записываются Обозначения на плане обособленных или условных участков, входящих в единое землепользование, а в справочнике Тип участка для них выбирается тип Обособленный или Условный участок. По умолчанию, если тип не описан, он будет записываться в XML, как обособленный участок.

Сам многоконтурный участок описывается как Единое землепользование.

В файле XML записывается следующая структура:

Composition_EZ

InsertEntryParcels

InsertEntryParcel

NewEntryParcel

…

InsertEntryParcel

NewEntryParcel

…

8. Для образования с уточнением границ смежных земельных участках в XML экспортируется информация об измененных смежных земельных участках SpecifyRelatedParcel.

Они включаются в тот же раздел FormParcels, что и образуемые земельные участки. Структура раздела следующая:

FormParcels

NewParcel

…

SpecifyRelatedParcel

ChangeBorder

OldOrdinate

Описание старой точки – если было уточнение, его может и не быть, если появилась новая точка

NewOrdinate

Описание новой точки

ChangeBorder

NewOrdinate

…

Кадастровый Офис 4.1..

1. Добавлено ручное редактирование ликвидируемых точек одиночное или множественное.

При описании характеристик одиночных точек добавился флажок Точка ликвидируемая? Он выставляется в зависимости от типа точки и вручную позволяет указывать – ликвидируемая точка или нет.

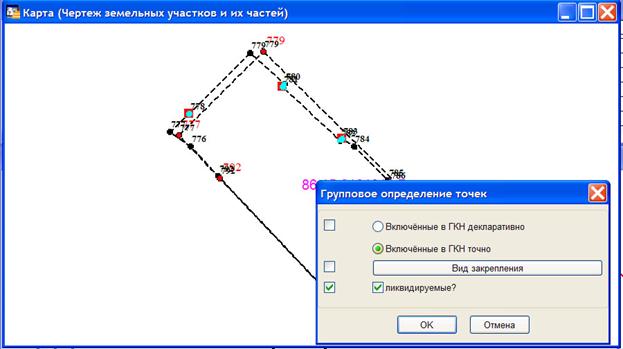

При групповом определении точек добавился нижний ряд флажков. Левый – выбираем менять или нет признак Ликвидируемая точка или нет. Правый – какое значение установить – ликвидируемые или нет.

2. При уточнении старые уточненные точки не отмечаются автоматом, как ликвидируемые.

При уточнении анализируются параметры настроек определения точек

Радиус поиска при уточнении определяет при каком расстоянии между старой и новой точками, новая точка считается уточненной (на примере до 2 м), а при каком вновь образованной (2 м и более).

Полоса допуска ликвидируемых определяет ширину полосы, в метрах в каждую сторону, от границ нового участка, при попадании в которую точка считается лежащей на границе, а при попадании за которую – ликвидируемой.

Могут быть старые точки уточненные, но попавшие за допуск для ликвидируемых. Если они уточненные, они ликвидируемыми не считаются.

3. При экспорте территориальных зон и границ в XML исправлена ошибка при экспорте графических объектов, содержащих острова (дырки).

4. Исправлена ошибка – исчезала шапка в Акт согласования местоположения границ земельного участка при исправлении ошибки в положении границ, выделе и выделе в счет доли в праве общей собственности.

Кадастровый Офис 4.1..

Обязательно после установки нужно привести структуру баз в соответствие. Изменилась структура некоторых таблиц.

1. Добавлен комментарий Description в описание систем координат из базы Росреестра.

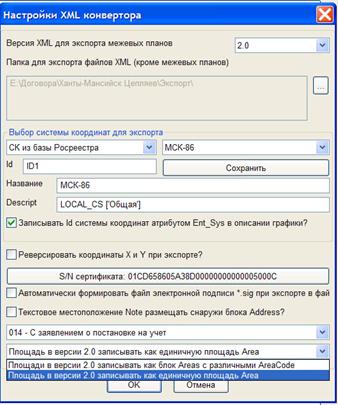

Изменен диалог для настроек XML

В группу Выбор системы координат для экспорта добавилось поле Descript, позволяющее описывать примечание для именованной системы координат (СК из базы Росреестра). Если оно не описано, в XML для системы координат пишется пара значений, например:

Name: МСК-86
Cs_Id: ID1

Если описано, добавляется еще и значение Description.

2. Добавлена дополнительная настройка, как записывать площади при формировании XML межевого плана для версии 2.0

При переходе от схемы версии 2.0 к схеме версии 3.0 площадь вместо множественного описания (несколько разных видов площадей) Areas, стала записываться, как одиночная площадь Area и без типа площади AreaCode. Однако, выяснилось, что появилась схема для 2.0, где Area записывается одиночным значением, так же, как в 3.0. Данная настройка позволяет установить нужный вариант.

3. Упорядочена запись характеристик частей участков Number_PP, Definition, Encumbrance->Name в разделах SubParcel и NewSubParcel.

Number_PP – это порядковый номер части в участке 1,2,3….

Definition – это обозначение части на чертеже (описывается в описании семантики).

В Encumbrance->Name сейчас записывается характеристика части.

4. Исправлена ошибка – исчезала шапка в Акт согласования местоположения границ земельного участка при уточнении.

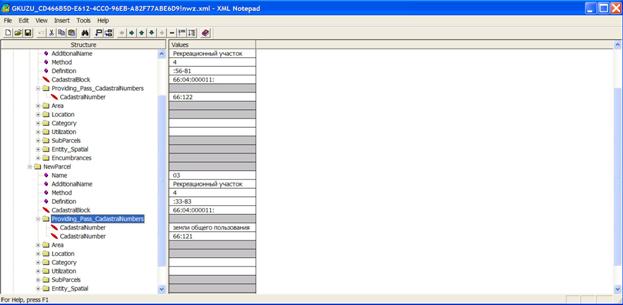

5. В файлы XML межевых планов экспортируют сведения об участках, посредством которых обеспечивается доступ Providing_Pass_CadastralNumbers.

Информация описывается в описании семантики для МежевыеПланыУчастки по кнопке Связи в Участки, посредством которых обеспечивается доступ. Кадастровый номер, название или Земли общего пользования записываются в поле За счет кого доступ.

6. В папке Документация приведены в соответствие с текущей версией файлы справки по межевым планам МежевыеПланы. chm и по конвертору XML XML_ИмпортЭкспорт. chm.

7. В список связанных таблиц в МежевыеПланыУчастки добавлена таблица предыдущих кадастровых номеров МежевыеПланыСтарыеКН.

Она заполняется через кнопку Связи в описании семантики для МежевыеПланыУчастки – таблица Старые кадастровые номера.

8. При экспорте в XML экспортируются старые кадастровые номера Prev_CadastralNumbers.

Кадастровый Офис 4.1..

1. Исправлена ошибка определения числа контуров объектов при экспорте в XML.

Раньше определялась, как общее число контуров в объекте, поэтому объект, содержащий только остров (острова), тоже экспортировался, как многоконтурный Contours->Contour->Entity_Spatial.

Сейчас многоконтурность определяется по общим правилам:

Анализируется настройка – считать только чересполосные контура/считать все контура.

В первом случае считается количество чересполосных контуров в объекте, во втором – общее количество, включая острова. Многоконтурным считается объект, содержащий более одного чересполосного контура в первом случае и более одного контура – во втором.

2. Приведены в порядок правила записи многоконтурных участков при экспорте в XML.

При выделении только чересполосных контуров – правильный вариант, если объект одноконтурный, он описывается как:

Entity_Spatial

Spatial_Element – если элемент без дырок (островов)

или

Entity_Spatial

Spatial_Element

Spatial_Element

…

Spatial_Element – если элемент содержит одну или более дырок (островов)

Количество Spatial_Element соответствует числу дырок (островов), плюс один охватывающий контур.

Если объект многоконтурный, он описывается, как:

Contours

Contour

Entity_Spatial

Spatial_Element

Spatial_Element

…

Contour

Entity_Spatial

Spatial_Element

Spatial_Element

…

3. В таблицах Участки, МежевыеПланыУчастки и МежевыеПланыЗаголовки уникальный идентификатор Kodob сделан отображаемым и доступным для создания запроса по его значению.

4. В процедуре Образование из земель государственной или муниципальной собственности стал доступным режим «с уточнением границ смежных земельных участков”.

4.1. Настройка производится в описании семантики для МежевыеПланыЗаголовки флажком Включать сведения об изменяемых/уточняемых участках.

Включенный флажок – в шаблоне добавляется раздел Сведения об уточняемых земельных участках и их частях.

Выключенный флажок – этот раздел в документ не включается.

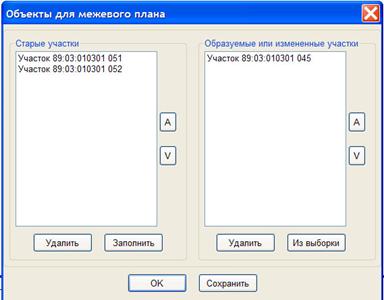

4.2. Описание участков для образования с уточнением смежных участков.

Новые земельные участки описываются как образуемые или изменяемые.

Уточненные смежные участки описываются, как старые участки.

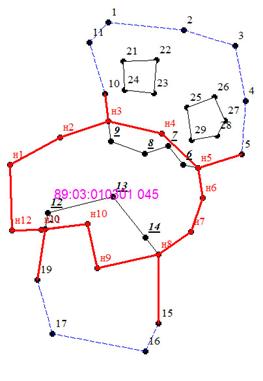

На чертеже это выглядит так

Выделяются ликвидируемые точки и ликвидируемые части участков (курсив с подчеркиванием и тонкая черная линия на чертеже), старые точки и части (черные и синий штрих-пунктир) и новые части уточненных участков.

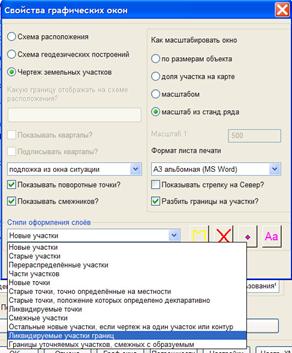

4.3. Настройка стиля линий для ликвидируемых частей границ и частей границ уточняемых смежных участков.

Эти границы отображаются на чертеже и схеме расположения. Добавлены следующие настройки:

На чертеже – Ликвидируемые участки и Границы уточняемых участков, смежных с образуемым.

На схеме расположения - Ликвидируемые участки и Границы уточняемых участков, смежных с образуемым.

5. При экспорте в XML стал записываться необязательный атрибут Date (дата формирования межевого плана) в разделе Contractor.

Выяснилось, что его требуют указывать в некоторых палатах.

6. При экспорте межевых планов в XML для частей участков в поле Definition стало записываться не характеристика части, а ее обозначение на чертеже.

7. В файлы XML межевых планов экспортируют сведения об участках, посредством которых обеспечивается доступ Providing_Pass_CadastralNumbers.

Информация описывается в описании семантики для МежевыеПланыУчастки по кнопке Связи в Участки, посредством которых обеспечивается доступ. Кадастровый номер, название или Земли общего пользования записываются в поле Кому Доступ.

Кадастровый Офис 4.1..

1. Предусмотрена возможность пересчета данных для экспорта в XML по запросу.

Ранее при экспорте данных в XML всегда производилась подготовка таблиц для межевого плана, даже если они уже формировались ранее, например, для подготовки документов на печать. Это вело к изменению вида графических окон, подготовленных для печати, например.

Сейчас пересчет при экспорте в XML производится только по запросу Пересчитывать данные для экспорта в XML? Ответ да – все временные таблицы межевого плана будут пересчитываться (например, если мы сразу же формируем XML без формирования печатной формы). Ответ нет – мы используем уже подготовленные данные. XML в этом случае будет формироваться мгновенно.

2. Исправлена ошибка – при образовании частей земельного участка включались не все части.

3. Исправлена ошибка определения ликвидируемых точек при уточнении.

Кадастровый Офис 4.1..

1. Добавлена возможность включать Заключение кадастрового инженера во все шаблоны межевых планов.

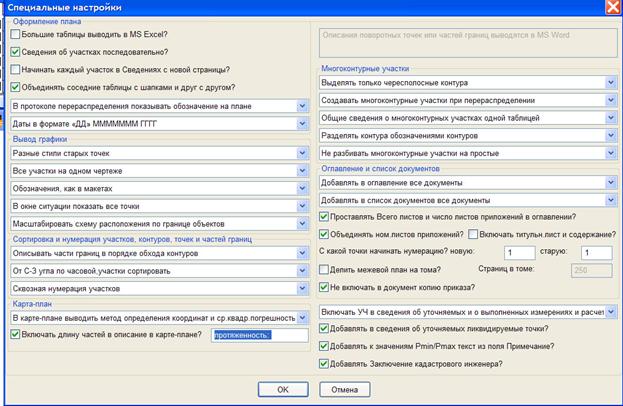

В Настройки добавлен флажок Добавлять заключение кадастрового инженера (справа внизу). При включенном флажке этот раздел добавляется, при выключенном – удаляется из текста межевого плана.

Заключение кадастрового инженера заполняется в файле MS Word произвольного формата и хранится в любом месте на компьютере. Целесообразно хранить его в той же папке, где находятся все временные файлы для данного межевого плана. Подключение его к межевому плану осуществляется следующим образом:

Выбираем слой МежевыеПланыЗаголовки и заходим в описание семантики.

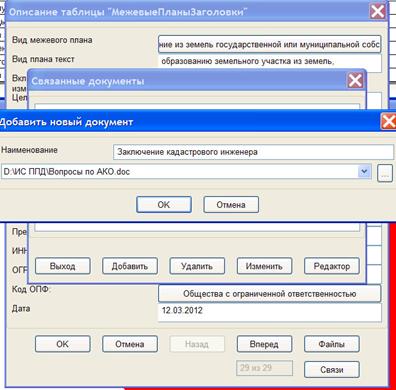

Нажимаем кнопку Файлы для того, чтобы прикрепить вложения к данному межевому плану.

Нажимаем кнопку Добавить и выбираем нужный файл Word. Наименование (вверху) обязательно должно быть Заключение кадастрового инженера. Название файла может быть любое. При формировании межевого плана текст из файла будет показан в нужном месте.

2. Раздел Сведения об измененных участках теперь заполняется не только при разделе, но и при выделе.

Кадастровый Офис 4.1..

Обязательно после установки нужно привести структуру баз в соответствие. Изменилась структура некоторых таблиц.

1. Добавлено в структуру таблицы МежевыеПланыЗаголовки поле ДопРаздел, указывающее, включать ли в некоторые виды межевых планов Сведения об измененных или уточняемых участках.

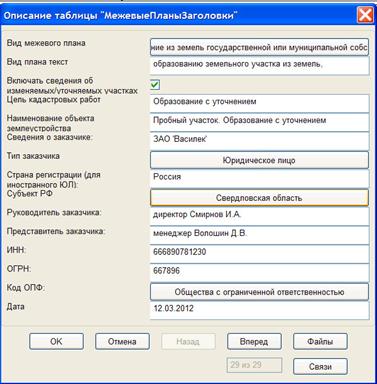

Поле показывается в описании семантики для МежевыеПланыЗаголовки в виде флажка Включать сведения об изменяемых/уточняемых участках. При включенном флажке при выделе и разделе будут включаться Сведения об измененных участках, а при уточнении, исправлении ошибки и образовании – Сведения об уточненных участках.

2. В межевых планах на раздел заполняется раздел Сведения об измененных участках.

Должен быть описан старый (изменяемый участок), пространственно содержащий новый (образуемый) участок (участки), которые будут создаваться путем раздела или выдела.

Изменяемый и образуемый (образуемые) участки должны быть описаны в слое МежевыеПланыУчастки.

В слое МежевыеПланыЧастиУчастков должны быть описаны часть или группа частей участка, которые перейдут в образуемый участок. Они будут перечислены в графе 1 реквизита 1 раздела Сведения об измененных земельных участках и их частях, как «Кадастровые номера земельных участков, исключаемых из состава измененного земельного участка, представляющего собой единое землепользование ”

МЕЖЕВОЙ ПЛАН
Сведения об измененных земельных участках и их частях
1. Общие сведения об измененных земельных участках
Обозначение земельного участка 89:03:00 00 00:16
№ п/п	Наименование характеристик земельного участка	Значение характеристики
1	2	3
1	Кадастровые номера земельных участков, исключаемых из состава измененного земельного участка, представляющего собой единое землепользование	89:03:01 03 01:49
2	Кадастровый или иной номер объекта недвижимости, расположенного на земельном участке	-
3	Иные сведения	-

Часть (части) будут искаться по графике. Если они не будут найдены, в этой графе будет стоять прочерк.

Другая часть или группа частей участка должны быть описаны в слое МежевыеПланыУчастка для описания в реквизитах 2 и 3, как части измененного участка.

2. Общие сведения о частях измененных земельных участков
Кадастровый номер земельного участка 66:04:000011:
№ п/п	Учетный номер или обозначение части	Площадь (Р), м2	±ΔР, м2	Характеристика части
1	2	3	4	5
1	302	107026	573	Оставшаяся часть
3.Сведения о местоположении границ частей измененных земельных участков
Кадастровый номер земельного участка 66:04:000011:
Обозначение характерных точек границы	Координаты, м	Средняя квадратическая погрешность положения характерной точки, (Мt), м	Описание закрепления точки
X	Y
1	2	3	4	5
302
5	57041.08	50435.33	-	-
6	56961.72	50472.81	-	-
7	56820.63	50165.28	-	-
8	56949.59	50002.15	-	-
9	56990.37	49980.10	-	-
10	57079.66	49981.20	-	-
11	57159.02	50131.11	-	-
н5	57100.60	50214.88	-	-
н4	57155.71	50336.13	-	-
5	57041.08	50435.33	-	-

Если нам нужно расписать части в несколько строк в реквизите 2 и каждую часть отдельно в реквизите 3, они должны быть описаны, как несколько отдельных частей участка.
