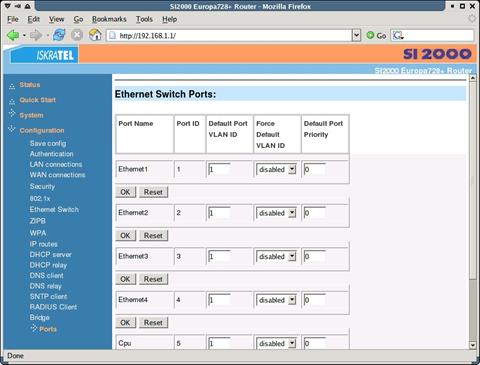

Название	Описание
Port Name	Имя порта. Ethernet1-4 – это пользовательские Ethernet-порты, доступные через внешние разъемы маршрутизатора, в то время как Cpu – внутренний Ethernet-порт, подключенный к программному процессу моста в процессоре (4.6 Настройки моста)
Default Port VLAN ID	Идентификатор VLAN порта по умолчанию. Этот параметр предназначен для назначения тегов кадрам нетегированного трафика, входящего в порт. Назначение тегов (тегирование) выполняется в соответствии с настройками для каждой VLAN (описанными в следующей главе).
Force Default VLAN ID	Принудительное присвоение идентификатора VLAN порта по умолчанию. Если для этого параметра устанавливается значение true, то всему входящему немаркированному трафику будут присваиваться метки VLAN ID, заданные в значениях Default Port VLAN ID. Эта опция предназначена для повышения безопасности.
Default Port Priority	Приоритет порта по умолчанию, добавляемый согласно стандарту 802.1p в тег VLAN, добавленный к нетегированному трафику.

После того, как все величины будут изменены, следует нажать кнопку Ok под каждым портом.

4.10.2.  VLAN configuration (конфигурация VLAN)

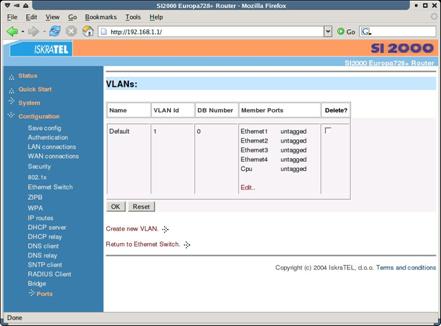

На этой странице можно определить виртуальные сети VLAN, которые будут использоваться микросхемой Ethernet-коммутатора. Определяемые здесь сети VLAN обычно должны соответствовать VLAN, определенным в мосту 4.8 Конфигурирование VLAN.

VLAN с именем Default создается для нетегированного трафика. Для нее используется VLAN ID 1. Все Ethernet-порты являются нетегированными элементами этой VLAN. Ссылка DB Number аналогична ссылке Fdb Name в разделе конфигурации моста.

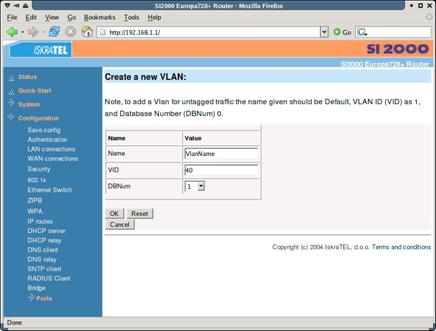

Если вы желаете создать новую VLAN, щелкните мышью на ссылке Create new VLAN в нижней части страницы.

Здесь применимы те же правила, что и при создании новой VLAN для моста. Для различных VLAN необходимо использовать разные значения DBNum.

4.11.  Пример конфигурирования моста

Для того чтобы пользователи могли лучше понять процедуру конфигурирования моста, в данной главе приведен полный пример конфигурирования маршрутизатора Europa 728+ для сети с услугами triple play в режиме моста.

Для этой сети требуется два виртуальных канала ATM RFC1483. Первый канал с VPI/VCI 1/32 будет использоваться для обмена данными, в то время как второй канал с VPI/VCI 1/33 будет использоваться для передачи речи поверх IP (VoIP). По PVC 1/32 будет передаваться 3 разных типа трафика данных, разделенных на 3 разные VLAN:

–  VID 10: Интернет

–  VID 20: видео

–  VID 30: VoIP

Для Интернет будет использоваться только локальный Ethernet-порт номер 2, для видео – порт номер 3, и для VoIP – порт номер 4.

Необходимо выполнить следующие шаги для создания конфигурации:

1.  Создание двух мостовых соединений WAN RFC1483.

2.  Соответствующее изменение параметров ATM QoS для соединения 1/33 VoIP.

3.  Создание трех VLAN в мосту.

4.  Добавление Ethernet-порта в качестве тегированного ко всем трем VLAN.

5.  Удаление интерфейсов RFC1483 из нетегированных портов сети DefaultVlan.

6.  Добавление канала RFC 1/32 в качестве тегированного ко VLANS 10 и 20.

7.  Добавление канала RFC 1/33 в качестве нетегированного ко VLAN 30

8.  Задание значения PVID для интерфейса RFC 1/33 равным 30.

9.  Создание трех VLAN в Ethernet-коммутаторе.

10. Добавление порта CPU с тегированием ко всем трем VLAN.

11. Добавление соединения Ethernet 2 без тегирования к VLAN 10.

12. Добавление нетегированного Ethernet 3 к VLAN 20.

13. Добавление нетегированного Ethernet 4 к VLAN 30.

14. В разделе Ethernet Switch Port Configuration установите Default Port VLAN ID: 10 для Ethernet2, 20

для Ethernet3 и 30 – для Ethernet4.

5.  маршрутизируемые соединения

5.1.  Общие сведения о конфигурациях маршрутов

В данной главе описана методика конфигурирования маршрутизатора SI2000 Europa 728+ в различных конфигурациях маршрутов для установления LAN- и WAN-соединений.

Во всех конфигурациях данного раздела используется модуль ip маршрутизатора SI2000 Europa 728+ для маршрутизации между Ethernet и протоколом ATM.

5.2.  Маршрутизация по протоколу PPPoE

Сегодня это, пожалуй, наиболее широко применяемая конфигурация в сетях с технологией доступа DSL, поскольку многие Интернет-провайдеры используют для доступа в Интернет протокол PPPoE. Традиционно для установки PPPoE-соединения требуется клиентское программное обеспечение, выполняемое на персональном компьютере, но при использовании маршрутизатора SI2000 Europa 728+ в режиме PPPoE-маршрутизации программное обеспечение PPPoE на ПК уже не требуется. В этом режиме можно также разрешить трансляцию сетевых адресов (NAT) и обеспечить нескольким локальным компьютерам доступ в Интернет по одной и той же линии DSL.

5.2.1.  Конфигурирование компьютера

Для того, чтобы создать конфигурацию маршрутов, необходимо назначить IP-адреса компьютерам, работающим в сети. Если вы используете IP-адрес 192.168.1.1, назначаемый маршрутизатору SI2000 Europa 728+ по умолчанию, то следует назначить всем компьютерам IP-адрес из IP-подсети 192.168.1.0. Если вы планируете конфигурировать компьютеры, то необходимо настроить как минимум следующие параметры:

IP address: в диапазоне между 192.168.1.2 и 192.168.1.254

Subnet mask: 255.255.255.0

Default gateway: 192.168.1.1

Primary DNS: 192.168.1.1

Примечание: Каждый компьютер должен иметь уникальный IP-адрес.

Если вы не желаете конфигурировать каждый клиентский компьютер, то можно использовать сервер DHCP маршрутизатора SI2000 Europa 728+ для автоматического конфигурирования всех компьютеров в сети. Для этого необходимо включить (enable) сервер DHCP маршрутизатора. Подробная информация об этой процедуре приведена в разделе 3.2.5 Страница Configuration (Конфигурация).

Необходимо также сконфигурировать компьютеры на автоматическое получение IP-адреса. В большинстве операционных систем (Windows, Linux, Mac OS X, ...) эта настройка установлена по умолчанию. Для получения более подробной информации обратитесь к руководству по операционной системе.

5.2.2.  Создание соединения

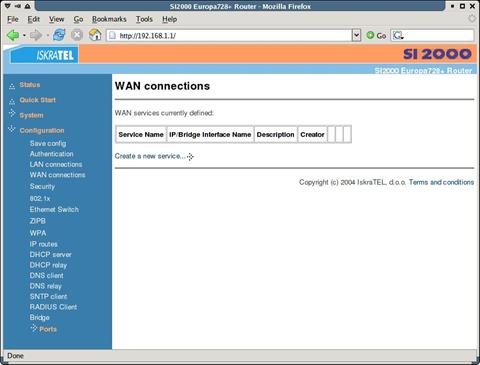

На навигационной панели слева щелкните мышью на ссылке WAN Connections. По умолчанию в системе должно быть одно мостовое соединение. Вы можете удалить это соединение, если оно не нужно.

Выберите ссылку Create a new service.

Затем выберите PPPoE Routed и для продолжения щелкните мышью на кнопке Configure.

В этом разделе необходимо сконфигурировать требуемые настройки для установки PPPoE-соединения.

Description: введите описательное название для соединения. Оно используется только для справки.

VPI: ATM VPI (ATM Virtual Path Identifier, идентификатор виртуального пити ATM) – это номер, обозначающий путь ATM. Этот номер следует получить у провайдера услуг.

VCI: ATM VPI (ATM Virtual Channel Identifier, идентификатор виртуального канала ATM) – это номер, обозначающий канал ATM. Этот номер также следует получить у провайдера услуг. Без указания правильных значений этих параметров соединение не будет работать.

PPPoE Auto Connect: эта опция позволяет настроить режим поддержки соединения маршрутизатором Europa 728+. При задании значения enabled соединение будет устанавливаться только при запросе доступа в Интернет одним из компьютеров сети. В большинстве вариантов применения для этой опции устанавливается значение disabled, поскольку при использовании технологии DSL не имеет смысла отключаться от Интернет.

Discover IP subnet from IPCP: установите для этой опции значение enable, если вы желаете автоматически получить IP-адрес маски подсети от провайдера.

PPP Ipv6CP: установите для этой опции значение enable, если ваш провайдер услуг использует протокол IPv6. В большинстве конфигураций для нее оставляется значение disabled.

WAN IP address: введите IP-адрес, назначенный вам провайдером. Если такого адреса у вас нет, оставьте значение 0.0.0.0. Europa 728+ получит его автоматически.

Enable NAT on this interface: если провайдер услуг назначил вам только один IP-адрес, установите для этой опции значение enable, чтобы обеспечить подключение к сети Интернет нескольких компьютеров.

Access concentrator: введите имя концентратора доступа PPPoE, к которому будет подключен маршрутизатор. Если его имя неизвестно, оставьте это поле пустым.

Service name: введите имя услуги PPPoE, к которой будет подключен маршрутизатор. Если его имя неизвестно, оставьте это поле пустым.

LLC header mode: включение (enable) или выключение (disable) режима заголовка LLC.

HDLC header mode: включение (enable) или выключение (disable) режима заголовка HDLC.

Authentication: выберите тип аутентификации, поддерживаемый вашим провайдером. Можно выбрать типы No Authentication (аутентификация отсутствует), PAP и CHAP. При использовании PAP или CHAP не забудьте ввести правильные имя пользователя и пароль.

User name: введите имя пользователя для доступа в Интернет.

Password: введите пароль для доступа в Интернет.

User Idle Timeout (in minutes): время неактивности вашего компьютера в минутах, в течение которого Europa 728+ будет ждать до момента отключения от концентратора доступа PPPoE. Значение 0 означает неограниченное время.

Нажмите кнопку Configure для создания нового соединения.

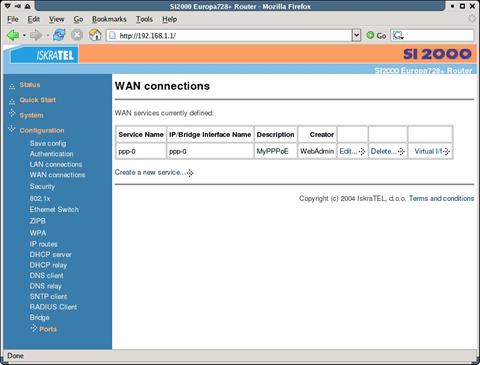

Теперь в разделе WAN Configuration среди других соединений отображается вновь созданное соединение.

5.2.3.  Изменение параметров соединения

Щелкнув мышью на ссылке Edit для выбранного соединения, можно изменить его различные параметры.

В разделе Edit PPPoE можно изменить параметры, ранее введенные при создании соединения.

Разделы Edit Atm Channel и Edit Scheduler здесь полностью совпадают с одноименными разделами для для мостовых соединений. Подробную информацию см. в пунктах 4.3 Изменение параметров качества обслуживания (ATM QoS) для соединения и 4.4 Изменение профиля планировщика.

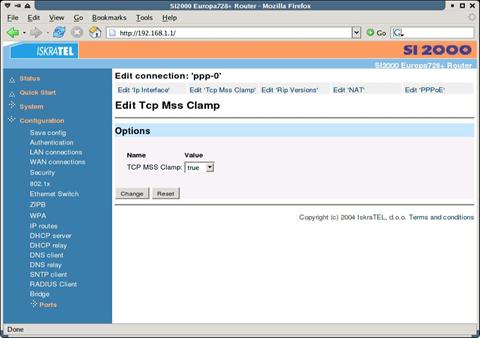

В разделе Edit Ip Interface можно сконфигурировать различные настройки IP. Опция Tcp Mss Clamp должна быть включена (enable). Перейдите в раздел Edit Tcp Mss Clamp и установите значение true. Это позволит исключить невозможность просмотра некоторых WEB-страниц в сети Интернет.

5.3.  Маршрутизация RFC1483

Если провайдер услуг использует RFC1483 в конфигурации маршрутов, то следует создать маршрутизируемое RFC1483-соединение вместо PPPoE-соединения.

При создании нового WAN-соединения выберите RFC 1483.

Появится следующая страница:

Description: введите здесь имя этого соединения. Оно используется только для ссылки.

VPI: ATM VPI (ATM Virtual Path Identifier, идентификатор виртуального пути ATM) – это номер, обозначающий путь ATM. Этот номер следует получить у провайдера услуг.

VCI: ATM VCI (ATM Virtual Channel Identifier, идентификатор виртуального канала ATM) – это номер, обозначающий канал ATM. Этот номер также следует получить у провайдера услуг. Без указания правильных значений этих параметров соединение не будет работать.

Encapsulation method: выберите здесь метод инкапсуляции – LLC/SNAP или VcMux (null). Смысл этого параметра объясняется в разделе 4.2 Создание нового мостового соединения данного документа.

Use DHCP: выберите эту опцию, если вы желаете, чтобы маршрутизатор Europa 728+ получал IP-адрес динамически, используя протокол DHCP.

WAN IP address: выберите эту опцию и введите IP-адрес вручную, если в вашей сети отсутствует поддержка DHCP.

Enable NAT on this interface: если провайдер назначил вам только один IP-адрес, выберите эту опцию, чтобы обеспечить подключение к Интернет нескольких компьютеров.

После создания соединения можно изменить его параметры тем же способом, что описан в разделе 5.2.3 Изменение параметров соединения данного документа.

5.4.  Маршрутизация по протоколу PPPoA

Если в качестве протокола для маршрутизируемого соединения вы желаете использовать PPP поверх ATM, то выберите при создании нового соединения опцию PPPoA Routed.

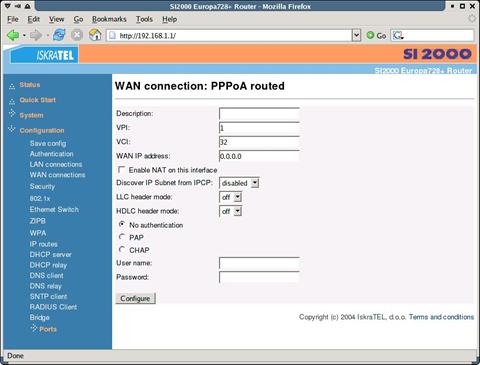

Потребуется ввести следующие настроечные параметры:

Протокол PPPoA близок к PPPoE, поэтому здесь требуется задать почти те же самые параметры, что и для PPPoE. В основном отличия PPPoA от PPPoE касаются протокола, используемого для передачи кадров PPP. В случае PPPoE это Ethernet, в то время как в случае PPPoA это прямая ATM-передача.

Description: введите описательное имя соединения. Это значение используется только для справки.

VPI: ATM VPI (ATM Virtual Path Identifier, идентификатор виртуального пути ATM) – это номер, обозначающий путь ATM. Этот номер следует получить у провайдера услуг.

VCI: ATM VСI (ATM Virtual Channel Identifier, идентификатор виртуального канала ATM) – это номер, обозначающий канал ATM. Этот номер следует получить у провайдера услуг. Без указания правильных значений этих параметров соединение не будет работать.

WAN IP address: введите IP-адрес, который Вам назначил провайдер. Если такого адреса нет, оставьте значение 0.0.0.0. Europa 728+ получит его автоматически.

Enable NAT on this interface: если провайдер назначил вам только один IP-адрес, выберите эту опцию, чтобы обеспечить подключение к Интернет нескольких компьютеров.

LLC header mode: включение (enable) или выключение (disable) режима заголовка LLC.

HDLC header mode: включение (enable) или выключение (disable) режима заголовка HDLC.

Authentication: выберите тип аутентификации, поддерживаемый вашим провайдером. Можно выбрать типы No Authentication (аутентификация отсутствует), PAP и CHAP. При использовании PAP или CHAP не забудьте ввести правильные имя пользователя и пароль.

User name: введите имя пользователя для доступа в Интернет.

Password: введите пароль для доступа в Интернет.

Нажмите кнопку Configure для создания нового соединения.

Параметры PPPoA-соединения, которые можно изменять, аналогичны одноименным параметрам для PPPoE-соединения.

5.5.  Маршрутизация по протоколу IPoA

IP поверх ATM – это еще менее сложный протокол, чем все остальные. С его помощью можно очень легко соединить два устройства, поскольку этот протокол не требует определения ведущих/ведомых (master/slave) устройств.

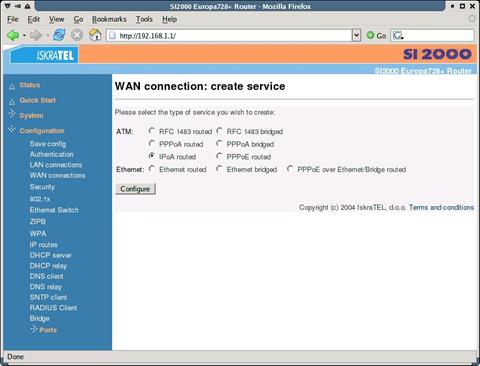

При создании нового соединения выберите IPoA routed:

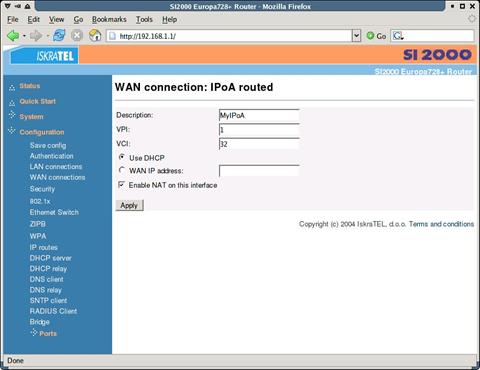

Далее потребуется ввести только самые основные параметры для IPoA-соединения.

Description: введите имя соединения. Это имя используется только для справки.

VPI: ATM VPI (ATM Virtual Path Identifier, идентификатор виртуального пути ATM) – это номер, обозначающий путь ATM. Этот номер следует получить у провайдера услуг.

VCI: ATM VСI (ATM Virtual Channel Identifier, идентификатор виртуального канала ATM) – это номер, обозначающий канал ATM. Этот номер также следует получить у провайдера услуг. Без указания правильных значений этих параметров соединение не будет работать.

Use DHCP: выберите эту опцию, если вы желаете, чтобы маршрутизатор Europa 728+ получал IP-адрес динамически, используя протокол DHCP.

WAN IP address: выберите эту опцию и введите IP-адрес вручную, если в вашей сети отсутствует поддержка DHCP.

Enable NAT on this interface: если провайдер назначил вам только один IP-адрес, выберите эту опцию, чтобы обеспечить подключение к Интернет нескольких компьютеров.

Нажмите кнопку Configure для создания нового соединения.

5.6.  Маршрутизация PPPoE поверх Ethernet/Bridge

Этот тип соединения очень полезен, когда необходимо, чтобы устройство SI2000 Europa 728+ работало в смешанном режиме моста-маршрутизатора. Очень часто провайдер может предложить определенные услуги (видео услуги, VoIP-телефония и т. п.) только при условии, что абонентское оборудование DSL сконфигурировано в качестве моста. Эта конфигурация дает возможность реализовать функции моста для вышеупомянутых услуг и в то же время выполнять функции маршрутизации для доступа в Интернет. Однако для подключения к Интернет должен использоваться протокол PPPoE.

Для того, чтобы иметь возможность использовать такую конфигурацию, необходимо создать одно мостовое соединение. Процедура создания такого соединения описана в разделе 4.2 Создание нового мостового соединения данного руководства.

После его создания щелкните мышью на ссылке Create a new service в разделе WAN Connections и выберите PPPoE over Ethernet/Bridge routed.

Вам потребуется ввести значения почти тех же параметров, что и в случае создания обычного PPPoE-соединения.

Вместо настроек ATM VPI/VCI здесь присутствует имя порта, выбираемое из ниспадающего списка. Это имя обозначает режим транспортировки, используемый для передачи кадров PPPoE. В большинстве случаев этот режим транспортировки является предварительно созданным мостовым соединением.

Description: введите описательное имя соединения. Это значение используется только для справки.

Port: выберите здесь pppoe.

PPPoE Auto Connect: эта опция определяет способ поддержки соединения маршрутизатором Europa 728+. При задании значения enabled соединение будет устанавливаться только при запросе доступа в Интернет одним из компьютеров сети. В большинстве вариантов применения для этой опции устанавливается значение disabled, поскольку при использовании технологии DSL не имеет смысла отключаться от Интернет.

WAN IP address: введите IP-адрес, который вам назначил провайдер. Если такого адреса нет, оставьте значение 0.0.0.0. Europa 728+ получит его автоматически.

Enable NAT on this interface: если провайдер назначил вам только один IP-адрес, выберите эту опцию, чтобы обеспечить подключение к Интернет нескольких компьютеров.

Access concentrator: введите имя концентратора доступа PPPoE, к которому необходимо подключить маршрутизатор. Если вы не знаете это имя, оставьте поле пустым.

Service name: введите имя услуги PPPoE, к которой необходимо подключить маршрутизатор. Если вы не знаете это имя, оставьте поле пустым.

LLC header mode: включение (enable) или выключение (disable) режима заголовка LLC.

HDLC header mode: включение (enable) или выключение (disable) режима заголовка HDLC.

Authentication: выберите тип аутентификации, поддерживаемый вашим провайдером. Можно выбрать типы No Authentication (аутентификация отсутствует), PAP и CHAP. При использовании PAP или CHAP не забудьте ввести правильные имя пользователя и пароль.

User name: введите имя пользователя для доступа в Интернет.

Password: введите пароль для доступа в Интернет.

User Idle Timeout (in minutes): время неактивности вашего компьютера в минутах, в течение которого Europa 728+ будет ждать до момента отключения от концентратора доступа PPPoE. Значение 0 означает неограниченное время.

Нажмите кнопку Configure для создания нового соединения.

6.  Качество обслуживания

Маршрутизатор SI2000 Europa 728+ может обеспечивать качество обслуживания (QoS) на двух уровнях:

–  Уровень ATM с использованием различных классов трафика QoS

–  Уровень Ethernet с использованием механизма IEEE 802.1p.

6.1.  Качество обслуживания ATM

Параметры ATM QoS можно задать для каждого виртуального ATM-соединения в разделе WAN Connections, как описано в разделе 4.3 Изменение параметров качества обслуживания (ATM QoS) для соединения.

Следует иметь ввиду, что формирование (shaping) трафика ATM в Europa 728+ не осуществляется в точности так же, как в классических формирователях трафика ATM. Оно реализовано в специальных функциях, требуемых для абонентского оборудования DSL.

Главное отличие заключается в том, что различные классы QoS имеют разные приоритеты предоставления услуг. Перечень приоритетов, начиная с наивысшего:

1.  CBR

2.  VBR-rt

3.  VBR

4.  UBR

Это означает, что настройка услуги постоянной скорости передачи (CBR) на 200 ячеек/сек не приведет к тому, что полоса пропускания 200 ячеек/сек будет занята постоянно, полоса пропускания будет занято только тогда, когда служба CBR будет этого требовать. Если службе CBR требуется вся ее пиковая скорость трафика ячеек (PCR), предоставление услуги будет передано службе VBR-rt, VBR, UBR...

6.2.  Качество обслуживания на основе Ethernet

Помимо обеспечения качества обслуживания на основе ATM, Europa 728+ также предоставляет QoS на основе Ethernet. Этот режим очень полезен, когда передача данных нескольких сетей VLAN осуществляется по одному и тому же виртуальному соединению ATM RFC1483. Механизмы ATM QoS обеспечивают качество обслуживания только между несколькими виртуальными ATM-соединениями, но не в пределах одного и того же виртуального соединения.

Такой режим осуществляется при использовании нескольких VLAN по одному соединению ATM RFC1483. QoS должно обеспечиваться на уровне Ethernet. Это достигается при помощи механизмов IEEE 802.1p.

Приведенная выше левая схема иллюстрирует процесс классификации входного трафика на несколько очередей. На схеме справа показан процесс передачи пакетов в линию DSL. При пересылке пакетов в одну общую выходную очередь учитываются разные приоритеты 802.1p.

Стандарт IEEE 802.1p определяет 8 различных приоритетов. Приоритет 7 является наивысшим, приоритет 0 – самым низшим.

Как описано в предыдущих главах данного руководства, приоритет для нетегированного трафика может быть задан в WEB-разделе Ethernet Switch. Однако это не является единственным способом задания информации о приоритете для кадров. Если вы используете терминал Ethernet, способный тегировать свой Ethernet-трафик, то он может сам добавлять информацию о приоритете.

Информация о приоритете обрабатывается программными процессами моста и планировщика.

6.2.1.  Конфигурирование планировщика

Планировщик (scheduler) – это модуль внутри Europa 728+, который, будучи включен (enabled), организует выходные очереди всего трафика для данного соединения (4.4 Изменение профиля планировщика).

Планировщик можно сконфигурировать при помощи интерфейса CLI. Подробности приведены в разделе 3.1 Telnet-управление данного документа.

Для получения более детальной информации о командах CLI для планировщика обратитесь к справочному руководству по интерфейсу командной строки.

Вывод списка текущих профилей планировщика

Введя команду scheduler list profiles, можно увидеть все профили планировщика в системе.

..........................................................................

--> scheduler list profiles

Scheduler Profiles:

ID | Name

-----|

1 | defwan

----

Создание нового профиля планировщика

Для создания нового профиля планировщика введите команду scheduler add profile <ИмяПрофиля> priority, которая создает профиль, основанный на приоритете, где <ИмяПрофиля> - это имя профиля планировщика.

--> scheduler add profile defwan priority

Для создания профиля взвешенного справедливого распределения в очереди (weighted fair queuing) введите scheduler add profile <ИмяПрофиля> wf2qplus.

--> scheduler add profile defwan wf2qplus

Различия между обслуживанием по приоритетам и обслуживанием типа wf2qplus

При обслуживании по приоритетам обычно всегда первой обслуживается очередь с наивысшим приоритетом. Только в случае, когда очередь с наивысшим приоритетом не содержит никаких пакетов, механизм начнет обслуживание очереди с меньшим приоритетом. Очевидно, что это может привести к «зависанию» очередей с низким приоритетом. В отличие от этого, алгоритм wf2qplus предоставляет определенной очереди тольку такую часть полосы пропускания, которая соответствует назначенному его весовому коэффициенту. Весовой коэффициент определяются в процентах по отношению к ширине полосы пропускания.

На приведенном ниже рисунке пакеты поступают в систему, как показано на первом рисунке. Очередь с приоритетом 7 имеет наибольшее количество пакетов.

Если будет использоваться механизм обслуживания по приоритетам (рисунок слева), то до того, как будет отправлен любой пакет из очереди с приоритетом 6, должны быть отправлены все пакеты из очереди с приоритетом 7. Такая схема допустима для некоторых приложений, но для других она неприемлема.

На рисунке показана ситуация, когда используется алгоритм wf2qplus. Очереди с приоритетом 7 присвоен весовой коэффициент 50. Поэтому для нее выделено только 50% всей полосы пропускания, остальные 50% выделяются для других очередей.

7.  Доступ в Интернет

В данной главе описано конфигурирование параметров локальной и глобальной сети (LAN и WAN) маршрутизатора SI2000 Europa 728+ для доступа в Интернет. Предположим, что установлена следующая сеть:

Рис.69. Схема организации сети для доступа в Интернет

Принимаемые по умолчанию параметры маршрутизатора SI2000 Europa 728+ перечислены в разделе 2.2 Предварительные настройки данного руководства. Эти параметры подходят для большинства возможных конфигураций. Если в вашем случае значения этих параметров не подходят, то обратитесь к разделу 2.2.2 Управление по telnet-соединению, где описано, как их можно изменить.

Вся сеть разделяется на две части. Часть сети, ограниченная областью локальной доступности и обычно находящаяся в пределах одного здания или этажа здания, называется локальной вычислительной сетью (Local Area Network, LAN).

Под глобальной сетью (Wide Area Network, WAN) понимаются внешние соединения с другой сетью или с сетью Интернет. Как видно из Рис. 69, глобальная сеть в нашем случае состоит из линии ADSL, мультиплексора DSLAM, линии ATM, оборудования провайдера услуг Интернет (ISP) и сети Интернет.

Все, что вам нужно сделать – это настроить маршрутизатор SI2000 Europa 728+ так, как этого требует Интернет-провайдер. Для этого следует выполнить настройку следующих параметров:

Инкапсуляция VCI и VPI Мультиплексирование (на основе VC или LLC) IP-адрес WAN (если он назначен провайдером)

Мы не будем точно описывать процедуры установки WAN-соединения с использованием этих настроек, поскольку это уже сделано в предыдущих главах для всех вариантов инкапсуляции, поддерживаемых маршрутизатором Europa 728+. Вам требуется только установить WAN-соединение с требуемым провайдером методом инкапсуляции.

Но, как уже отмечалось ранее, будьте внимательны при выборе значений следующих параметров:

7.1.1.  Инкапсуляция

Необходимо обязательно использовать именно тот метод инкапсуляции, который требует ваш провайдер. Маршрутизатор Europa 728+ поддерживает перечисленные ниже методы.

IPoA

Маршрутизатор SI2000 Europa 728+ позволяет пользователям IP-трафика перейти на использование ATM в качестве технологии передачи данных нижележащего уровня, продолжая при этом использовать существующие системные приложения для традиционных IP-систем. Тем самым поддерживается протокол IP поверх ATM.

RFC1483

Стандарт RFC1483 описывает два метода многопротокольной инкапсуляции поверх уровня 5 адаптации АТМ. Первый метод состоит в мультиплексировании нескольких протоколов по одному виртуальному каналу ATM (мультиплексированиена основе LLC), а согласно второму методу каждый протокол выполняется на отдельном виртуальном канале ATM (мультиплексирование на основе VC).

PPPoE

Протокол двухточечной связи (Point to Point Protocol, PPP) поверх Ethernet обеспечивает функции управления доступом и биллинга аналогично услугам коммутируемого доступа с использованием PPP. Маршрутизатор SI2000 Europa 728+ может быть сконфигурирован как PPPoE-клиент (для домашнего использования в качестве персонального модема), а также как концентратор доступа PPPoE. Подробности приводятся в разделе 4.2.4PPPoE Client over RFC1483 [d4] данного руководства.

PPPoA

Протокол двухточечной связи позволяет пользователям устанавливать соединение аналогично PPPoE с той только разницей, что в случае PPPoA инкапсуляция выполняется непосредственно на уровне AAL5. Уровень PPP воспринимает службу нижележащего уровня ATM AAL5 как побитно синхронизированный двухточечный канал. В этом контексте PPP-канал соответствует виртуальному соединению ATM AAL5. Подробности приведены в разделе 5.4 Маршрутизация по протоколу PPPoE [d5] данного руководства.

7.1.2.  VPI и VCI

При настройке конфигурации (вне зависимости от типа инкапсуляции) на стороне глобальной сети маршрутизатора Europa 728+ необходимо вводить именно те значения VPI (Virtual Path Identifier, идентификатор виртуального пути) и VCI (Virtual Channel Identifier, идентификатор виртуального канала), которые требует провайдер услуг Интернет. В наших примерах мы в основном использовали VCI 32 и VPI 1. Вы же должны обязательно вводить значения, заданные вашим провайдером, а не значения, использованные в наших примерах.

Допустимый диапазон значений для VPI – от 0 до 255, а для VCI – от 01.01.015 (значения от 0 до 31 зарезервированы для локального управления трафиком ATM). Вы можете изменить значения VPI and VCI, выбрав WAN connections в меню раздела Configuration в интерфейсе WEB-управления. Затем выберите гиперссылку Edit..., относящуюся к имени службы, для которой вы хотите изменить значения VCI and VPI. Щелкните мышью на Edit 'ATM channel', появится следующая страница:
