2.3.19.3 Эффективная частота эхоимпульса fэ находится в пределах (2,5 ± 0,25) МГц для ПЭП с номинальной частотой 2,5 МГц, (1,25±0,125) МГц для ПЭП с номинальной частотой 1,25 МГц и (5±0,5) МГц для ПЭП с номинальной частотой 5 МГц.

2.3.19.4 Отклонение угла ввода от номинального значения для ПЭП, входящих в комплект поставки, соответствует требованиям, указанным в табл. 2.

2.3.19.5 Отклонение точки ввода для ПЭП, входящих в комплект поставки, соответствует значениям, указанным в таблице 2.

2.3.20 Мертвая зона дефектоскопа, измеренная по стандартному образцу №2 для ПЭП П121-2,5-50, П не более 3 мм, для ПЭП П121-2,5-40 не более 8 мм, для ПЭП П111-2,5, не более 25 мм.

2.3.21 Надежность дефектоскопа

2.3.21.1 Дефектоскоп восстанавливаемый, многоканальный, однофункциональный, ремонтируемый.

2.3.21.2 Средняя наработка на отказ дефектоскопа с учетом технического обслуживания и ЗИП не менее 15000 ч.

2.3.21.3 Среднее время восстановления работоспособного состояния дефектоскопа не более 8 ч.

2.3.21.4 Средний срок службы дефектоскопа с учетом ЗИП и технического обслуживания в соответствии с нормативной документацией не менее 10 лет.

3. КОМПЛЕКТ ПОСТАВКИ ДЕФЕКТОСКОПА

В дефектоскоп входят следующие составные части:

-  электронный блок дефектоскопа

-  комплект ЗИП согласно табл. 3.

Таблица 3.

Наименование и условное обозначение изделия

Количество, шт.

Кабель № 1 для подключения одиночных ПЭП Кабель № 2 для подключения сканеров (многоканальный) Кабель № 3 для подключения к последовательному порту Сумка П121-2.5-50 П121-2.5-40 П111-2.5 П121-1.25-90 П Программное обеспечение на компакт-диске Эксплуатационная документация Дефектоскоп ультразвуковой УДС2-52 «ЗОНД-2». Руководство по эксплуатации. Дефектоскоп ультразвуковой УДС2-52 «ЗОНД-2». Паспорт Дефектоскоп ультразвуковой УДС2-52 «ЗОНД-2». Программа обработки результатов контроля для Windows

1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 экз. 1 экз. 1 экз.

4. ОРГАНЫ УПРАВЛЕНИЯ ДЕФЕКТОСКОПА

4.1. Органы управления и индикаторы

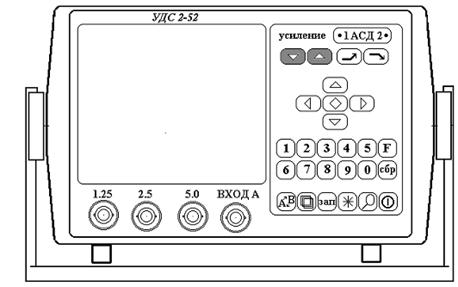

На передней панели дефектоскопа расположены:

Рис.1

основной индикатор – дисплей высокого разрешения, позволяющий наблюдать информацию в табличном, графическом и комбинированном видах, а также В-редакторе. клавиши «усиление» - для уменьшения, увеличения коэффициента усиления дефектоскопа, изменения порога просмотра В-разверток дополнительный индикатор – светодиоды АСД; клавиши «старт» - «стоп» - для подачи команд начала, окончания контроля конкретного объекта и других функций; клавиши выбора, активизации, изменения и запоминания значения параметра; клавиши цифровой клавиатуры «0»… «9» - для ввода цифровой и буквенной информации; функциональная клавиша – для совместного с какой-либо другой клавишей осуществления переходов между форматами – режимами изображений и других функций; клавиша «сброс» - для отмены неправильно введенной с клавиатуры информации и других функций; клавиша включения-выключения дефектоскопа (совместно с тумблером на задней панели); клавиша «электронная лупа»-для растягивания первого строба и других функций; клавиша «заморозка»-для фиксации изображения на экране и других функций; клавиша «запись» - для регистрации измененных настроек и накопленной информации; клавиша «экраны» - для переходов между форматами (режимами) и других функций; клавиша «А/В» - для переходов между режимами работы в А и В-развертках и других функций; разъем «ВХОД А» - разъем усилителя; разъемы «1.25», «2.5», «5» - разъемы генераторов зондирующих импульсов на частоты 1,25; 2,5; 5 МГц.

Подробное описание действия и использования клавиш приведено в Приложении 2.

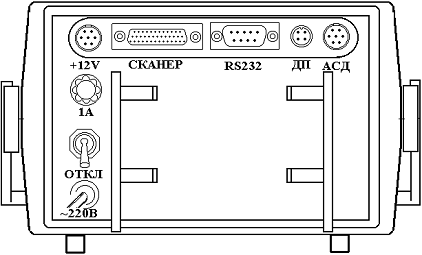

На задней панели дефектоскопа расположены:



Рис.2

1 – гнездо установки предохранителя на 1А;

2 - разъем «+12В» - разъем типа РС-7 БТВ для подключения внешнего источника питания напряжением 12В;

3 – разъем «СКАНЕР» - разъем типа DBH 44 для подключения сканирующего устройства для прозвучивания конкретного изделия;

4 – разъем «RS 232» - разъем типа DB 9 для передачи информации на персональный компьютер по типовому последовательному интерфейсу;

5 – разъем «ДП» - разъем типа РС-4 ТВ для подключения датчика пути;

6 – разъем «АСД» - разъем типа РС-7 ТВ для вывода сигнала АСД, дублирующий индикаторы АСД 1 и АСД 2 на передней панели и способный подавать управляющий сигнал на внешний дополнительный индикатор звукового или светового типа;

7 – тумблер «ОТКЛ» - тумблер включения дефектоскопа.

5. ОСНОВНЫЕ ЭКРАННЫЕ ФОРМАТЫ ДЕФЕКТОСКОПА

Дисплей дефектоскопа позволяет наблюдать информацию в табличном, графическом и комбинированном форматах, а также в спецформатах.

5.1. В табличном формате все поле дисплея занимает таблица, в которую занесены:

-  при работе в А-развертке (далее – А-ТАБЛИЧНЫЙ) – основные временные и другие характеристики (рис.3);

-  при работе в В-развертке (далее – В-табличный) – перечень каналов и способ подключения датчика пути (рис.4).

Примечание: в дальнейшем ячейки режимов А-табличный и В-табличный обозначены двузначными числами: первая цифра соответствует номеру строки таблицы, вторая – номеру столбца. Например, номер ПЭП («№ ПЭП») в формате А-ТАБЛИЧНЫЙ – ячейка 24; «Сканер 2» в формате В-ТАБЛИЧНЫЙ – ячейка 51.

Рис.3

Рис.4

5.2. В графическом формате все поле дисплея занимает:

- при работе в А-развертке (далее – А-ГРАФИЧЕСКИЙ): осциллограмма А-развертки, в верхней строке дисплея индицируются (рис.5) значения усиления и коэффициента выявляемости, а также служебная информация о включенных сервисных функциях («электронная лупа», «заморозка», ВРЧ и пр.), в нижней строке – номер канала, координаты (время прихода эхо-сигнала) выявленного отражателя (рис.5);

- при работе в В-развертке (далее – В-рабочий): номера подключенных каналов и сама В-развертка в соответствующих каналах, в нижней строке – служебная информация о положении датчика пути, номере кадра и пр. (рис.6);

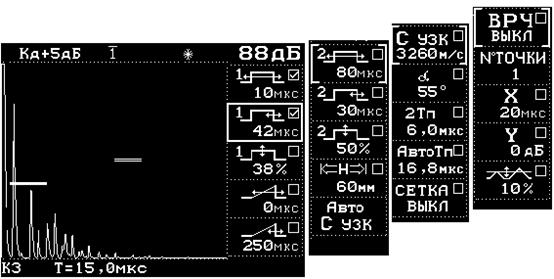

5.3. В комбинированном формате А-развертки (далее – А-комбинированный), кроме информации, соответствующей графическому режиму, на дисплее индицируется один из четырех столбцов (рис.7) с временными параметрами, параметрами ВРЧ или характеристиками, необходимыми для настройки глубиномера прибора.

Рис.5

Рис.6

Рис.7

5.4. В спецформатах на дисплее отображаются:

- заставка: начальная пиктограмма с названием прибора и его серийным номером;

- НАСТРОЙКИ: информация о дате, времени, операторе, режиме. Здесь же имеется возможность просмотра и изменения отдельных характеристик работы прибора («Расширенные настройки») (рис.8);

Рис.8

- В-РЕДАКТОР: номера подключенных каналов и стробы в каждом канале, число занятых строк экрана, характеристики изображения каждого из стробов в каждом канале (рис.9).

Рис.9

- Архив ПРОТОКОЛОВ: номера протоколов контроля и сопутствующая информация (номер и сокращенное название режима, оператор, дата, размер файла, объем занятой памяти) (рис.11);

- ЗАПИСЬ ПРОТОКОЛА КОНТРОЛЯ: номер и сторона объекта и аналогичная предыдущему формату сопутствующая информация (рис.12);

- ЗАПИСЬ РЕЖИМА: номера режимов и их названия (рис 13).

Примечание. Если при настройке производились изменения параметров строба АСД (задержка и длительность) дефектоскоп выдаст сообщение:

СОХРАНЕНИЕ РЕЖИМА НЕВОЗМОЖНО

Настройка режима не закончена….

Нажмите любую клавишу…

В этом случае для сохранения изменений следует нажать клавиши +, а затем клавишу .(рис.10)

Рис.10

Рис.11

Рис.12

Рис.13

6. ОСНОВНЫЕ ОПЕРАЦИИ РАБОТЫ С ДЕФЕКТОСКОПОМ В

ФОРМАТАХ А-РАЗВЕРТКИ

6.1. Включение дефектоскопа.

Для включения дефектоскопа необходимо перевести тумблер «ОТКЛ», расположенный на задней панели, в верхнее положение и нажать клавишу .

После включения на дисплее индицируется ЗАСТАВКА и, через несколько секунд, – формат НАСТРОЙКИ.

6.2. Работа в формате «настройки»

6.2.1. Формат НАСТРОЙКИ содержит четыре блока «Текущие дата/время», «Оператор», «Режим», «Расширенные настройки», а также служебную информацию (номер версии ПО, дата и время ее загрузки, номер уровня доступа).

6.2.2. Перемещение по блокам настроек осуществляется клавишами , при этом происходит соответствующее перемещение символа ► слева от наименования блока.

6.2.3. Для изменения информации в блоке «Текущие дата/время» необходимо:

-  клавишами установить символ ► около данного блока;

-  нажать клавишу для активизации параметра,

-  клавишами , выбрать параметр, подлежащий изменению (индикация становится мигающей),

-  клавишами установить требуемое значение параметра,

-  нажать клавишу для фиксации требуемого значения.

Примечание. Изменение значений параметров и характеристик выполняется здесь и далее по аналогичному, стандартному алгоритму, а именно: выбор параметра клавишами , активизация параметра клавишей , изменение параметра до необходимого значения клавишами или прямым набором с цифровой клавиатуры, фиксация данного значения и снятие активизации клавишей .

6.2.4. Для корректировки информации в блоке «Оператор» необходимо:

-  клавишами установить символ ► около данного блока;

-  нажать клавишу и попасть в меню «Список операторов» (рис.14);

Рис.14

- следовать указанию нижней строки меню: клавиши позволяют перемещаться по строкам списка, клавиша - произвести выбор оператора из списка и занести его в соответствующую строку заставки «Настройки», клавиша - отредактировать информацию. После нажатия клавиши появляется подменю «Редактирование оператора» (рис.15), в котором сначала можно откорректировать табельный номер, затем после нажатия клавиши - фамилию оператора. Введение буквенной информации осуществляется с цифровой клавиатуры, таблица соответствия цифр буквам индицируется на дисплее прибора, смена регистра вводимых символов (заглавные, строчные) осуществляется клавишами .

Рис.15

После введения информации для ее записи в память прибора необходимо нажать клавишу.

6.2.5. Корректировка информации в блоке «Режим» производится по алгоритму, изложенному в 6.2.4. При этом номер режима устанавливается по порядку автоматически после введения названия режима.

6.2.6. Для корректировки информации в блоке «Расширенные настройки» необходимо:

-  клавишами установить символ ► около данного блока;

-  нажать клавишу и попасть в меню «Расширенные настройки» (рис.16);

Рис.16

-  клавишами, изменить скорость передачи, клавишами … - яркость индикации;

-  нажать клавишу и вернуться в формат НАСТРОЙКИ.

После выполнения необходимых корректировок в формате НАСТРОЙКИ дефектоскоп нажатием клавиши переводится в главный формат В-ТАБЛИЧНЫЙ, из которого осуществляются переходы во все основные форматы и варианты работы.

6.3. Работа в основных форматах а-развертки.

Работа в форматах А-развертки возможна в ручном одноканальном режиме (типовом при использовании одноканальных дефектоскопов) и для уточнения результатов контроля, полученных в многоканальном режиме и формате В-развертки.

Здесь приведены особенности работы в ручном одноканальном режиме; работа в формате А-развертки при уточнении результатов контроля описана ниже в параграфе по форматам В-развертки.

6.3.1. В соответствии с п. 6.2. в формате НАСТРОЙКИ произвести установку исходных данных (табельный номер, фамилия оператора) и выбрать свободный режим.

6.3.2. Подключить преобразователь для ручного одноканального режима к разъемам передней панели «1.25», «2.5», «5.0» в следующей последовательности:

- разъемы кабеля преобразователя подключить к выходу дефектоскопа с необходимой рабочей частотой и разъему «ВХОД А»,

- нажать клавишу и перейти в формат В-ТАБЛИЧНЫЙ,

- клавишами , выбрать необходимый канал (1 – если будет использоваться частота 1.25МГц, 2 – если будет использоваться частота 2.5МГц и 8 - если будет использоваться частота 5МГц),

- из формата В-ТАБЛИЧНЫЙ перейти в формат А-табличный, для чего:

- нажать клавишу , перейдя в формат А-КОМБИНИРОВАННЫЙ,

- нажать последовательно клавиши и , перейдя в формат

А-ТАБЛИЧНЫЙ.

Примечания.

1. Далее последовательное нажатие двух клавиш обозначено плюсом, например: + .

2. При нажатии клавиши в верхней строке дисплея (при просмотре результатов контроля – в нижней строке) загорается соответствующий символ «F».

- в ячейке 23 клавишами установить «Вход 1А».

- установить в ячейке 24 номер используемого преобразователя, для чего активировать ячейку клавишей и набрать с цифровой клавиатуры требуемый номер.

6.3.3. Проверить соответствие и, при необходимости, изменить содержание остальных ячеек.

Формат А-табличный (см. рис.3) позволяет включить ряд функций прибора и наблюдать временные и другие параметры настроек в следующих ячейках:

- 11 – номер канала, рабочая частота;

- 12 – номер режима;

- 21,31,41 – временные параметры строба 1 и уровень индикации;

- 22,32,42 – тоже для строба 2;

- 51 – режимы работы АСД1 (по превышению – символ , по принижению – символ );

- 52 – аналогично – режимы работы АСД2, а также выключение строба 2;

- 61 – включение системы АРУ;

- 62 – значение толщины (длины) контролируемого изделия;

- 23 – номер входа усилителя;

- 33, 43 – временные параметры развертки;

- 53 – уровень отсечки;

- 63 – единицы измерений местоположения отражателя;

- 24 – номер преобразователя;

- 34 – скорость распространения волны;

- 44, 54 – параметры преобразователя: угол α и время 2Тп;

- 64 – включение системы ВРЧ.

Примечание. Часть ячеек формата А-табличный соответствует ячейкам столбцов в формате А-комбинир䛠롥඙빱魳࡙㞧吼킍썊�䓿指懒氎踰䞁飘景쐓疕讱鱗站覙ᅧ�닐낶씂憇摲罐됌5ꟽㆌྫྷ黃ꀶ࿇㠿蝓Ȅ뎸⨥⩟咊첤૒಴满灗Ⓠ夫붇꣩܍鈁꣠褱ဋ䤮㦒鏒擮엊摱鎊付ꕈꔱ珒⫝̸钽쪦鑌窔쯙虜ゲ璧鿒̪ረ肨䙐刲ډ༲㦿凪뀒䏠榪ᶎ攁왠�阑聸ᨊ렼ꥊቂ辩굕�暬ࡅ臰ᙏ특ೕ튈ꊁ⬜蘋邱㼂鐟娀硳㎁ꛮﺀ꿽⟿钎岆堨焑ぁ㹸场�芰㑕᳄괎諈爒稃觽詎孔ے졎韩䆅�혐ਹ柁䉣࿃鋇ᱣ疋褬�滩⍶逜ꦈ陵옘궯㘦㭟췣졤谝蚍넻䷁봗푨柑姰犏☢﮴㈀妬⌭鲄ꃖ�䅧興Ლ퐛ﺰ蟸ｫ칑ⅱ重⽭䈟뛖縶栆쬱␚ᗁ⤙銠㠊躃푲뺊극䴊쉐٢頇씣୮䉇⥜璥찯乵莖ₛꛧ槈玮箘騥ꭒ㣋䧑禥ꘂჩ몧﫛ど膒㌌炛膨訨뱷鏿n牁䎙༝菠瘺ᜰ⩮ḏ⏌܂➢猽䋂ۃ혡㶹䉷嚡巢껇啶㿏쐏齢铻㽅׺⒣鯷⣃困氇、튀氠쌁赥桕ᡠꂫ맨￟쌾ᒀ긡ꠄ䆱ꑟ꿒䫹䖗惛Ꮒॖӂ鄓႑ꛦ蟧譃ᕩ돉㲪䶽竌骈茗얌啔ᡢ㍧鲱泚꽥抩歔㉜탭虌活ዱ꘴쟥䑢ᡛ㴧赯竡땖뇦显콤ᣓ⃤듽ό悈幥戇⚏梌課兔ᑂ諒〞޴�딟郪橘셝犱ⲁꏿオ쪉K䞔ಂɤ┓䔾뙩⮍䭐쟚㩁醗ᾢ棝鋘頮쩭⽰襍抺⺪᭵�贲ဴ䂁⃓誏㑔䬐䩙鮂ச蠑腐貰鱢렼䟮탮倎�啳�ꬹ짰Ợ㓳穟ꯑ扏꿅뚛註羯簀ཅﳠ˦鐾\ꁦ⺏텺퐶巠├፮⦊뽒ꄪ瞤楁糂勉洣燡౻澏蚼괈䲆扝郆᪈ꚢꡦ㘱豂ͫ舜ㄿ䧌�⣄썾笚蜱䧀쇢확ᱱ넧骹恺᧪햤走輦萣乊쟼噪�뢂뤂㸿ꬻ져씭兂騞Ҧ⃔焁抯ጇ悡稫蝢밑ࡢ青⯺慌卵ꄄ禤귱큢뫼ᮯ䨓ẞ汻孙屋칪감డ쮱䍒��㣨嶹ꎵ洍弬⎱颎詿悌挞荸븡誙酊哚䃍选ꌰ곕�Ἢ㎏﹠샠爵൰虳ⓤ쁋䩀抚쫅뀉씐薠뱛୞㻑半墔恭萃胘傪ଥ翖ᵤ碋ࣅ럼缟௎右暽঵ķ帗䃚ὑ쉱ꨗ됻㻢ᡍྺ࿒뢆₌圝挥⊞纘ؐꟻˠỿᅶ㯇㣎菇쑸ၐ︧뿸ﴢ⽄౶唘음ᅄ硵詆ݍ⇼磠ܨ씖袆��팜醰Ⱪẙ閉Ñ싈സ턜寜蠥큽镜ᖥ᳏頍蟑ꍋ䮘ƅ쑕줣࣠剄戍ᗞ솜頕捂藕齋�慉丬椇鹘칰꧞檖칝燏�鷑凜樎๑䈔࿡뤠򷖭帔ዡ乞㢘ꊎ雑ᄩ朡䨁业ⱆ催弅馨紡쨰頹䖔᠁딄䎁葑㰏섐琐圅䅴逄༃D찬䤁|�쪽沫 䇌 Ⲕ艴摊⋿ҳฃԐ䅺겁舐䂬䅁찧㜁싈頜芽밝㦂輐戬૔쁨屝톐Ý形訜倽ፃ荐砒䦒�ᴅϸ듫⺐䦹풙旝٤汦�홝沠࿐0〢̀茈⑶磜퓰燎࿆郱偟鄑غ赠鿹쳆劐飹铅縆蚔䅑ೕ응桨輜尙糐閐삘행귊纑門贞횠赀呿췙쏽헍퍑޴ⓐ쑙䘔ႛἱᱞ䡐෪率᧡⃔明ໞ혺�캬ꖡ䧝細欉ꄥ�ቝ鷊헚丝鳾�倝�䕨湐ᘡ┢੎伥ꅢ扐Ⲙ巹Მ懡鶈࢟ꀞ芜吊㋆䤕璉蠒Ḭ벎ᒔņ몘耝쐝ᄃ펀㠐ᵃꖼ찂ᝀ샌詜䥂Ҕ䀆勅ཤᓶ❂쫔㰜ᎂ䒬뱊ﴗꉸ¯걋鎸�ẞ脬둀샌หⱟ쩒ᡃ帣鴐㐄訞״鸰㳙쨜喟ᷘ弲ࠂ빡嚅噔࿣捌豦ᛟ䆲벑捎訌琡㝣⍾쑭㡌읚周ጜ塮傇ꎥ봒ၘ챵旅硜᱄널알ᅕ뗽ᑘ䱥汴玌僶ꄗ⩆䂸娈䙍ᤢ楛ٍ蠾՚췈䞡䴟䷿ᢂ箈허鷍풇톌뉀果쥈ႝ᪄�డ刾뱜䦂⦠솬겎ു塈강ꠦຝᤉ�誅�隅䉎ꅈ䘔ᚣꄪū裥嚒Ŭ洓징귘淎䙉벽悎˄㆚廓꣘縏㐐Ý銀聋䑕�⒁䍌೿ề戌퉝ꥥ�Ⱌꤹ䂫ⷩ쒘�䭃こǨU⢋ꊎ掀샢㰒ྂ莰听펦芽퐺獀落�턅੅䨝鿟⌅鐵邈⌐腆䖃挡큞㌁슞섭⯒┥⇹ᾂ⨨ⱝໄțꑆ⛪∷も怌솉ꏿ畣첖椌ᡇ貍㭐屮胆畆鲄푲ᦣ儹蚦씙౐ؿน잍䓎틙餠⣅霙ꐥ쨅쑑釨觌蒠꫼줝춧恉㔙堌ꁙᲅ铆酄ƥ䃭㐙娖䠐膂ꠙ蹤⒰䩘齨ೀ⾌桭㨗蛡峾緞�┍꧸被徂虏刨嶮祐⭤桡ꪡન䘚റꂞঽ꧎▁䂊ﰪ肗懱ꝡ艈혠ᵙŴ찴Ҕ廥佦⻈ྀͰ㫉♁쒮톴덞u鉣⏢♆⭀୮홦㦀Ô鵆諦鴘奔ࠕꧡﳁ雿䱟耂槆ز次ኺ蔬晨ㇸ섪ज丶溆曮婯ሇ턩漏얟⩼᥏ᅜ䛡ස桙ܐ撚櫘웸榪浤䔘엕諚�Ꝃ䢂韠ꤚ텑䟄冕콠䰴夞춙溱눍귢�竪ˢᰃ↥袤൰땃ꭖ낦嬅P摆䘄깸퐩⯬堨꫅䇑ꂑ⦮쁥돉⮢쵫偒州紮卡巊눗乒ꓺẽ뭪⯮ẽ俥�㶤䵣觮໪쨁�騛옭�킃袡墹멐䁈둂晁胖밴ȭ琑䜄䆸܁Ǭ첩೥솘냽꿿ᐖﮅĮ急ᎀ庐Ⱗ㽀쀬瀭Ῡ싈搑Ⰳ썤簑ⰀҌⱉ⋢臞⠙ᦰ䊌㢧⭕䙧뤊�ﶚ趜炑异䡼适ࠛ䢕貉⧸৪ᾋ᧹泂⌱졡↉腌稷䶣ᔕ탊澕鄌廙윑⏽﷾责壱䇁ꞧ银䴗ퟑꀔ訣ꏭ색욭임᡺깈搦Ⳓ긍櫲ⓒ끤శ⑽컫쵙訆휠枀ᴟ쥈蟹伌࿁추좇ꛅŒ詛ꞅ菀퐤膱鉆舫Į藉�׃袐嗘㕧⻚工䛰㈕儥⚽ᚲ눮ଢ勿䌉ٞ幒ꌲ舓龘䇟⥘ȟᲞꈡ襁摤惀줤ᐖꅎ灜肢烥਱ⷑ᥄얜쑙ể䃤烹嵖懔㼞䷜ᦁ〤�☁楚儃⬂絰앵쐕Ճ쿼헥坍椘Ⱍ풏쩩⛍䯩陋ト菚連㛈荒큂艍袐Ґ䨼㠞醂肐栽儉낢骢↰נּ㛁琚뺅㹎킳﹏ᫀᤍ쵕ᄐ䝻㥕ᇜ镕쩷㡆ᲂꘄ眣❒녓៌儡紕ᐴ䝕᳈잧蛕褝菜쟄妒쪈蟩㦿裙൑乜߻勢嚍䵁稷苿ﰰ踀䖮꬟㓥新伝퓝幡㳿ᶝᵘԦⳁ⡓黉৐⟫꯫츖雫ꅤ樕衈㈮噒妲㉻૔◒杚⊲┷꽃ຌ⧧㊟碕뤚훦຋⢊䰙苐蹥਺됝ꑙĄ䠅䚃澘፣惑�껍⾔⑇ᷰ茴�闃艶櫻ˁ蔐㌂ᦁ脰⫹Ề鐔ffi小쭒琙껄퐜籗럅盐탟�鈨뱀蜡錭ᓫ憡ጴⶪ魄ꆱ䍂ꌣ됂◸昷㜰劥绪˺测ଃ嶭├瞜𷄓ቐ픅̈́砕貌諙瞷웴摷�睢퓿䠐윯⽹೧ჭᦏ숑儍쵰鳩씚ᝑჃ̚폒奬裓糧悀ꩅ苕➼앜紜龰쐰↰趔첇ၚʘ癛Պ嵌㛅ṵ�漞蹊删ꆻ绲洯�鷍鸓岵ᶿ͜豯㖣齚⚵゛鞍婰磃쪉䩵ॹ鲝に亝흴ꂋ굌촨鉨⇇譮ⷥ䐯朮⼄뙗やṧ刎虜㍥曁뫻棯뀯㘊ퟧ설⃥쑲蒵㣳֫ᕤࠄ耥ꠒ鉴ⱳ뎸륮⴮쯧�ҳ㝌옛ᬂꯨ齲䁰⨫十㛪ꂪꋔ୮튱햾웿㕐압ɯ응郱ᅒ횇ⴍ貑焙싛쓪唌�冂�჆颽췃蒂꟠뻟䱴뫛辭繘톬ꚲ筇⬪界⸒꙾も⛰ః᭵굄䄑⻅풵တ⦁拀坔哞�ኌ錊睕閐ꄬ켨尸﨔圮㣋譙⚨룓뽙赦碷ｗⲮ鋱瓨䪚錠庌ꆣ鸤鱋ਲ਼괣᥈ּ氅濾Ⰸ쒂Ⱅ얖侗ጁ̴–ᦀ⺕枀㍏⭩ܰ氙㱛韘ри этом в верхней строке форматов А-ТАБЛИЧНЫЙ или А-КОМБИНИРОВАННЫЙ индицируется символ. Сброс индикации огибающей производится клавишей.
