Размерный чертеж Makro TZ HMH и HMHD

Основной приводной механизм с дополнительным Исполнение с 2-мя головками

устройством



** размер включительно маховика управления

Размеры Makro TZ HMH и HMHD (в миллиметрах)

тип	HMH. .. – 70/20	HMH. .. – 90/20
S	PP, P, T	S	PP, P, T
F	251	251	261	261
G	701	701	723	723
H	785	807	836	854

* внешняя резьба

Размерный чертеж Makro TZ HK

Основной приводной механизм с одной головкой



Размеры Makro TZ HK (в миллиметрах)

тип	HK..-12S	HK..-17S	HK..-23S	HK..-30S	HK..-40S	HK..-50S	HK..-60S	HK..-70S	HK..-85S
A	257	257	257	257	247	247	266	271	293
B	183	183	193	193	173	187	206	216	265
C	DN 8*	DN 8*	DN 10*	DN 10*	DN 20*	DN 20*	DN 25*	DN 25*	DN 40*
Rp ¼“	Rp ¼“	Rp⅜“	Rp⅜“	G 1¼“ A	G 1¼“ A	G 1½“ A	G 1½“ A	G 2¼" A
D	551	551	551	556	548	548	546	553	563
E**	615	615 / 630	615 / 630	620 / 635	619 / 634	619 / 634	620 / 635	624 / 639	642 / 657
F	331	331	331	336	328	328	326	333	343

* клапаны с резьбой Rp имеют внутреннюю резьбу

клапаны с резьбой G имеют внешнюю резьбу

** электродвигатель 0,75 кВт / 1,5 кВт

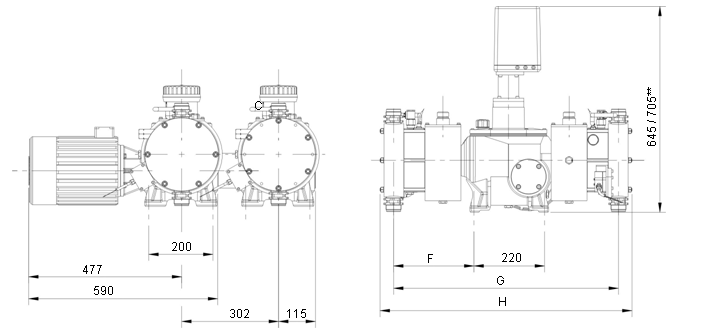

Размерный чертеж Makro TZ HK и HKD

Основной приводной механизм с дополнительным Исполнение с двумя головками

устройством



** размер, включительно маховичка управления

Размеры Makro TZ HK и HKD (в миллиметрах)

тип	HK..-12S	HK..-17S	HK..-23S	HK..-30S	HK..-40S	HK..-50S	HK..-60S	HK..-70S	HK..-85S
F	331	331	331	336	328	328	326	333	343
G	860	860	860	870	856	856	853	861	880
H	902	902	902	912	910	910	912	920	956

Технические данные электродвигателя / Motor data sheet
заказ.№ order no.	741227	изготовитель producer	ATB
тип электродвигателя motor type	VAFV90L/4C - 11	коэффициент мощности power factor	0,80
исполнение type of machine	3 –фазный электродвигатель	к. п.д. efficiency	77,5 %
форма mounting	IMB14	класс теплостойкости temperature class	F
номинальная мощность rated output	1,5 кВт	пусковой ток starting current	6,2 раза
класс защиты protection class	IP 55	пусковой момент starting torque	3,0 раза
номинальное напряжение rated voltage	звезда/ треугольник 400 / 230 В	момент перехода pull-out torque	3,2 раза
номинальный эл. ток rated current	3,5 / 6,1 A	рабочая температура окружающей среды ambient temperature	макс. 40 oC
номинальная частота rated frequency	50 Гц	подсоединение обмоток connection	звезда/ треугольник
номинальное число оборотов rated speed	1420 об/мин.
идентификационный код idencode
тип насоса pump type	TZ 6, TZ 9, TZ 20 HK, TZ 20 HMH
примечание comment	Исполнение с PTC термисторами, с внешней вентиляцией, 1-фазное, 230В, 50/60 Гц IP 54 with PTC termistors, with external fan 1pH 230V, 50/60 Hz IP 54 Вышеприведенные данные соответствуют данным, которые указаны изготовителем электродвигателя. Данные мощности электродвигателей, которые производятся другими изготовителями, отличаются незначительно. Эта информация не служит как обязательство со стороны поставщика. The data correspond to the details given by the motor manufacturer. Rating of motors with the same functions made by other producers show insignificant changes only. This information is supplied without liability.
	No. MD - 741227	дата/date 13.03.2001

Технические данные электродвигателей / Motor data sheet
Заказ. № order no.	741229	изготовитель producer	ATB
тип электродвигателя motor type	AF 80/4B -11	коэффициент мощности power factor	0,80 / 0,73
исполнение type of machine	3-фазный электродвигатель	к. п.д. efficiency	68 / 67 %
форма mounting	IMB14	класс теплостойкости temperature class	F
номинальная мощность rated output	0,75 кВт	пусковой ток starting current	4,8 / 4,8 раза
класс защиты protection class	IP 55	пусковой момент starting torque	2,5 / 2,5 раза
номинальное напряжение rated voltage	звезда/ треугольник - 400 / 230 В 380–420/220-242В (50Гц) 380–460/220-265В (50Гц)	момент перехода pull-out torque	2,5 / 2,5 раза
номинальный ток rated current	2,0 / 3,5A (50Гц) 2,0 / 3,5A (60Гц)	рабочая температура окружающей среды ambient temperature	макс. 40 oC
номинальная частота rated frequency	50 Гц	подсоединение обмотки connection	звезда/ треугольник
номинальное число оборотов rated speed	1400 / 1700 об/мин.
идентификационный код idencode
тип насосов pump type	TZ 6, TZ 9, TZ 20 HK
Примечание comment	Исполнение с PTC термисторами, с внешней вентиляцией, 1-фазное, 230В, 50/60 Гц, IP 54 with PTC termistors, with external fan 1pH 230V, 50/60 Hz IP 54 Вышеприведенные данные соответствуют данным, которые указаны изготовителем электродвигателя. Данные мощности электродвигателей, которые производятся другими изготовителями, отличаются незначительно. Эта информация не служит как обязательство со стороны поставщика. The data correspond to the details given by the motor manufacturer. Rating of motors with the same functions made by other producers show insignificant changes only. This information is supplied without liability.
	No. MD - 741229	дата/date 01.02.2001

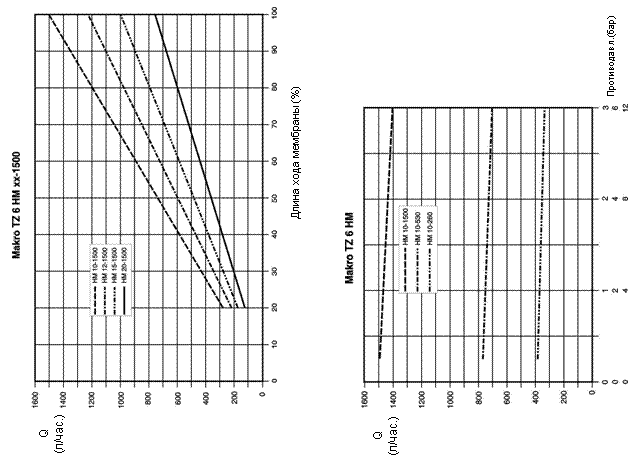

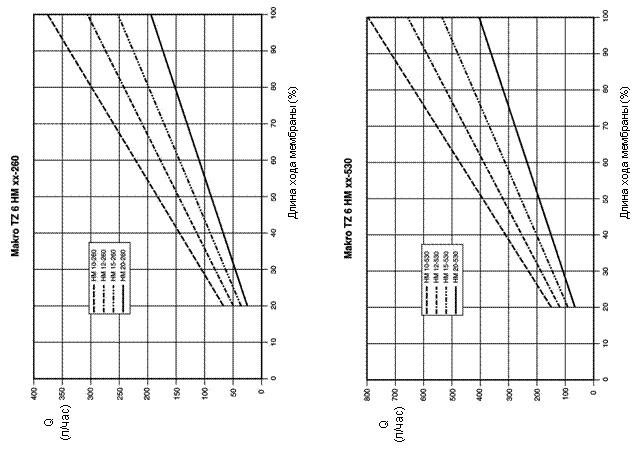

Характеристики производительности насосов Makro TZ HM

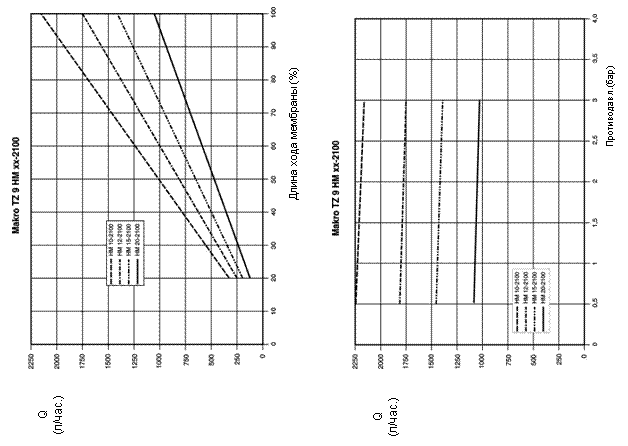

Характеристики производительности насосов Makro TZ HM xx-2100



Характеристики производительности насосов Makro TZ HK

Характеристики производительсности дозировочных плунжерных насосов только по запросу

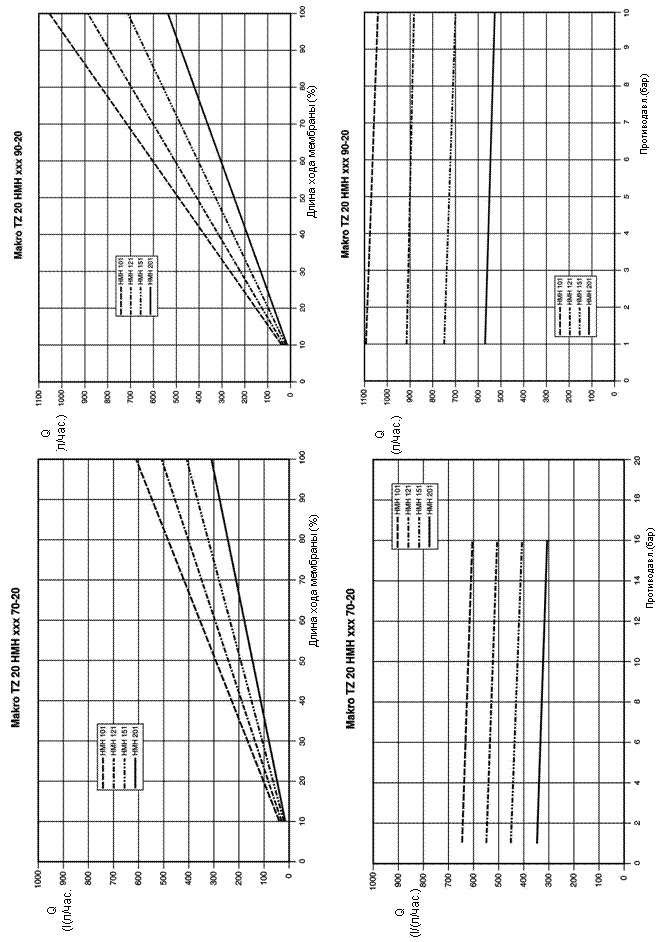

Характеристики производительности насосов Makro TZ HMH
