Инструкция по эксплуатации (стр. 9 )

Рабочие мембраны дозировочных насосов ProMinent® EPDM DEVELOPAN® - это многослойные мембраны с внутренним тканым слоем, вулканизированным стальным ядром, которые имеют поверхностный слой из тефлона (PTFE) со стороны контакта с дозировочным химическим препаратом.

Тип насоса / дозировочной головки	Номер для заказа мембраны
Makro TZ FMH	806938.7
Makro TZ FMH

Тип HK

Комплект запасных деталей для насоса Makro TZ HK

Комплект запасных деталей содержит нижеприведенные компоненты:

1 компл. Шарики клапанов, пластинки

1 компл. Комплект седел клапанов

1 компл. Комплект уплотнений плунжера (тефлон/графит)

1 компл. Направляющие полоски плунжера

1 компл. Комплект плоских уплотнений / O-кольца

Тип насоса / дозировочные головки	Номер для заказа комплекта запасных деталей
Makro TZ 20 FK 12/20 S	1019106
Makro TZ 20 FK 17/20 S	1019107
Makro TZ 20 FK 23/20 S	1019108
Makro TZ 20 FK 30/20 S	1019109
Makro TZ 20 FK 40/20 S	1019110
Makro TZ 20 FK 50/20 S	1019111
Makro TZ 20 FK 60/20 S	1019112
Makro TZ 20 FK 70/20 S	1019113
Makro TZ 20 FK 85/20 S	1019114

Принадлежности насосов

Серводвигатель настройки длины хода по требованию

Сервосистема для настройки длины хода по требованию

Частотные преобразователи по требованию

Универсальный регулятор дозиров. насосов Dos-Control по требованию

Тип HM

Фундаментные плиты для дополнительных устройств насосов Makro TZ AM / AMD

Общая фундаментная плита необходима в случае сборки дозировочного насоса, состоящего из нескольких приводных механизмом с одной или двумя головками.

Фундаментная плита для:	Вес	Номер для заказа
Основной насос и 1 дополнительное устройство AM / AMD	8,7	804535.3
Основной насос и 2 дополнительных устройства AM / AMD	12,0	804536.1
Основной насос и 3 дополнительных устройства AM / AMD	14,7	804537.7

Тип HMH

Фундаментные плиты для дополнительных устройств насосов Makro TZ AMH / AMHD

Общая фундаментная плита необходима в случае сборки дозировочного насоса, состоящего из нескольких приводных механизмов с одной или двумя головками.

Фундаментная плита для:	Вес	Номер для заказа
Основной насос и 1 дополнительное устройство AM / AMD	8,7	804538.7
Основной насос и 2 дополнительных устройства AM / AMD	12,0	804539.5
Основной насос и 3 дополнительных устройства AM / AMD	14,7	804540.3

Размерный чертеж Makro TZ HM

Основной приводной механизм с одной головкой



Размеры Makro TZ HM (в миллиметрах)

тип	HM.	HM.	HM.	HM.. – 1500 / 2100
S	PP, P, T	S	PP, P, T	S	PP, P, T	S	PP, P, T
A	269	269	269	269	292	292	381	381
B	218	218	218	218	264	264	353	353
C	DN 20*	DN 20*	DN 20*	DN 20*	DN 25*	DN 25*	DN 40*	DN 40*
G 1¼“ A	G 1¼“ A	G 1¼“ A	G 1¼“ A	G 1½“ A	G 1½“ A	G 2¼" A	G 2¼" A
D	424	424	424	424	428	428	446	446
E	505	515	505	515	513	523	542	552
F	204	204	204	204	208	208	226	226

* внешняя резьба

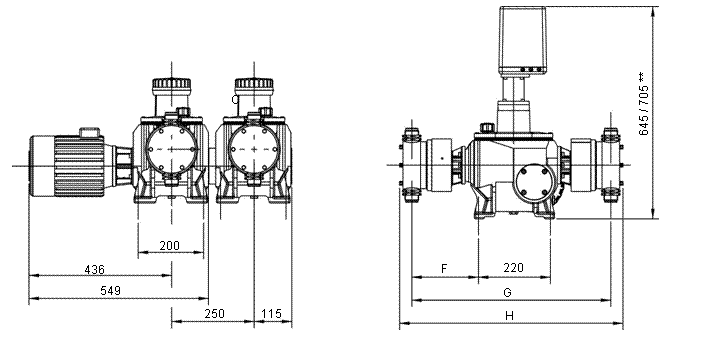

Размерный чертеж Makro TZ HM и HMD

Основной приводной механизм с дополнительным Исполнение с 2-мя головками

устройством



** размер включительно маховичка управления

Размеры Makro TZ HM и HMD (в миллиметрах)

тип	HM.	HM.	HM.	HM.. – 1500 / 2100
S	PP, P, T	S	PP, P, T	S	PP, P, T	S	PP, P, T
F	204	204	204	204	208	208	226	226
G	608	608	608	608	618	618	653	653
H	682	704	682	704	698	719	753	777

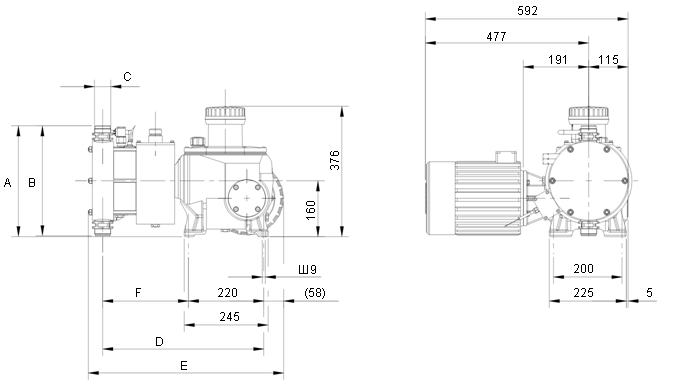

Размерный чертеж Makro TZ HMH

Основной приводной механизм с 1-й головкой



Размеры Makro TZ HMH (в миллиметрах)

тип	HMH. .. – 70/20	HMH. .. – 90/20
S	PP, P, T	S	PP, P, T
A	319	319	339	339
B	318	318	358	358
C	DN 25*	DN 25*	DN 40*	DN 40*
G 1½“ A	G 1½“ A	G 2¼" A	G 2¼" A
D	471	471	481	481
E	572	583	597	606
F	251	251	261	261

* внешняя резьба
