7.4.7 При укреплении водоотводных сооружений применяют геоячейки «ПРУДОН-494» с текстурированной поверхностью, как правило, перфорированные типов ОР1, ОР2, ОР3 и АР1.
8 Особенности технологии строительства сельских дорог с применением геоячеек «ПРУДОН-494»
8.1 Технология устройства конструктивных слоев сельских дорог с применением объемных геоячеек «ПРУДОН-494»
8.1.1 Устройство конструктивных слоев с применением объемных пластиковых геоячеек выполняют по типовым технологическим схемам, применяемым при производстве земляных работ, с введением дополнительных технологических операций. При производстве работ следует руководствоваться требованиями нормативных и методических документов [8], а также положениями настоящих Рекомендаций. Во всех случаях армирования конструктивных слоев объемными геоячейками необходима привязка к конкретным условиям строительства сельских дорог.
Общая технологическая схема устройства конструктивных слоев с применением объемных геоячеек «ПРУДОН-494» при строительстве сельских дорог приведена на рисунке 8.1.
8.1.2 Возведение конструктивного слоя, армированного объемными геоячейками, выполняют в следующей технологической последовательности (рисунок 8.1):
а) подготовка нижнего подстилающего слоя;
б) доставка, распределение по участку секций геоячеек и рулонов геотекстиля (если это предусмотрено проектом);
в) укладка полотен геотекстиля внахлест (если это предусмотрено проектом);
г) установка секций геоячеек «ПРУДОН-494» и их анкеровка;
д) укладка в ячейки секций материала заполнителя (щебень, гравий, ЩГПС, песок, местный грунт и др. в соответствии с проектом);
е) распределение материала слоя по площади в заданную толщину и предварительная планировка поверхности;
ж) уплотнение и окончательная планировка материала слоя.
8.1.3 Работы по устройству конструктивных слоев сельских дорог с применением объемных геоячеек «ПРУДОН-494» выполняют в одну или две смены. Длина сменного участка составляет 100-400 м, площадь – 1000–10000 м2 . Длина сменных участков зависит от ширины транспортного объекта, от количества и схемы работы погрузчиков, выполняющих засыпку геоячеек: большие значения соответствуют работе погрузчиков типа ТО 18 с засыпкой материала сбоку, меньшие - работе погрузчиков при засыпке материала с ранее устроенного покрытия.
8.1.4 Подготовка подстилающего нижнего слоя из песка или местного грунта для укладки объемных геоячеек включает следующие операции: срезка растительного слоя грунта, планировка и уплотнение земляного полотна, устройство дренажа и водоотвода, геодезическая разбивка, устройство временных дорог для транспортировки строительных материалов (операция 1-2 на рисунке 8.1).
8.1.5 Рулоны геотекстиля и секции геоячеек «ПРУДОН-494» транспортируют к месту производства работ непосредственно перед укладкой и
распределяют по длине захватки с шагом пропорциональным длине или площади секции геоячеек. Подготовка полотен геотекстиля и объемных
геоячеек к укладке заключается в основном в их освобождении от упаковки и нарезке в размер полотен геотекстиля.
8.1.6 Укладку полотен геотекстиля следует выполнять с нахлестом в соответствии с принятыми к производству работ проектными решениями и технологическими регламентами (операция 3 на рисунке 8.1). При этом перекрытие (нахлест) полотен принимают равным: по длине полотна – 0,2 м и по ширине - 0,1 м. В зависимости от ветровой обстановки анкеровку полотен геотекстиля допускается не выполнять или выполнять с шагом равным: 6-8 м на прочном основании или с шагом 3-6 м при устройстве геотекстильной прослойки на слабом основании.
Крепление полотен геотекстиля нагелями выполняют с целью исключения смещения полотна при действии ветра и при укладке вышележащего слоя, а также для создания предварительного натяжения полотен.
8.1.7 Установку секций геоячеек «ПРУДОН-494» и их анкеровку выполняют в следующей последовательности (операция 4 на рисунке 8.1).
Перед установкой секций геоячеек обозначают с помощью натянутых шнуров плановое положение каждой секции. Для этого вдоль оси дороги намечается трасса и фиксируется на местности с помощью шнуров и металлических Г-образных анкеров. Анкеры вдоль оси дороги располагают с шагом, равным ширине секции геоячеек (В) в растянутом состоянии (рисунок А.3). Параллельно первой, на расстоянии от нее, равном длине секции (А), обозначают вторую трассу и устанавливают анкеры так, чтобы на местности были обозначены углы четырехугольников размером А х В для правильной установки секций. Между двумя штырями, расположенными поперек дороги на расстоянии, равном длине А секции геоячеек, натягивают шнур. Секцию растягивают в размер А. При этом двое рабочих удерживают один короткий край секции и двое рабочих другой край. Секции геоячеек крепят Г-образными анкерами длиной 30 – 40 см к основанию по всему периметру с шагом, равным длине ячейки (а) по короткой стороне секции и шагом, равныма – по длинной стороне секции. Затем в крайние ячейки секций вручную укладывают материал слоя (например, песок), после чего анкеры могут быть удалены.
Вторую секцию геоячеек растягивают и устанавливают вплотную к первой. Ребра второй секции соединяют с первой специальными скрепками посредством степлера. При этом следует контролировать параллельность сторон секций геоячеек. Для выполнения операций соединения секций геоячеек между собой и контроля правильности их укладки сверху на геоячейки устанавливают настил из досок.
Для ускорения работ монтаж секций геоячеек может производиться с помощью прямоугольной рамы из уголка или труб размером А х В, по периметру которой приварены штыри с шагом, равным длине диагонали ячейки - по коротким сторонам секций геоячеек и с шагом, равным 2-3 длинам диагоналей ячейки - по длинным сторонам решетки. В этом случае монтаж секций геоячеек производят следующим образом. Раму устанавливают на ровной площадке штырями вверх, растягивают секцию геоячеек и надевают его на штыри рамы. Раму с секцией геоячеек переносят на место монтажа, переворачивают и устанавливают в проектное положение. Заполняют периферийные ячейки секции материалом засыпки, после чего раму снимают.
После установки секций геоячеек проверяют качество выполненных работ и оформляют акт на скрытые работы.
8.1.8 Операцию укладки материала армируемого слоя в геоячейки выполняют по схеме от себя с помощью погрузчиков типа ТО-18 (операция 5 на рисунке 8.1).
При возможности создания резервов материала с обеих сторон дороги целесообразно использовать два погрузчика, по одному с каждой стороны, выполняя засыпку сбоку. Если такой возможности не имеется, например, при устройстве дороги в выемке или в насыпи, то резерв материала создают на ранее построенном участке дороги; при этом используют один погрузчик который выполняет засыпку с ранее отсыпанного и спланированного участка.
Отсыпку материала выполняют за один раз на всю толщину слоя с учетом осадки при уплотнении, величина которой определяется на пробном участке.
При выполнении этой технологической операции необходимо следить, чтобы колеса погрузчиков не деформировали ребра геоячеек.
Материал армируемого слоя должен быть уложен в геоячейки в течение рабочего дня.
8.1.9 Распределение материала слоя в заданную толщину и предварительную планировку поверхности выполняют бульдозером за один - два прохода по одному следу (операция 6 на рисунке 8.1). Эту операцию выполняют продольными проходами на 2-ой рабочей скорости, начиная от оси насыпи с постепенным перемещением к бровке дорожного полотна и с перекрытием предыдущего следа на 0,5-0,8 м.
В отдельных местах рабочие вручную разравнивают и планируют поверхность дорожного полотна.
8.1.10 Уплотнение материала слоя выполняют сначала легким катком типа ДУ-64, а затем средним катком типа ДУ-85-1 (операция 7 на рисунке 7.1). Первые проходы катка выполняют от середины к краям насыпи, смещая каждый последующий проход на 1/3 ширины катка. Требуемое число проходов каждого катка зависит от характеристик засыпки и определяется на пробном участке.
Окончательную планировку поверхности слоя выполняют автогрейдером типа ДЗ-99 за 2-3 прохода по одному следу. Первый проход делают по оси автодороги. При этом отвал устанавливают параллельно проектному положению поверхности слоя при угле захвата 90°. Последующие проходы делают с постепенным смещением к краю основания, повторные - от краев основания с перемещением к середине.
8.1.11 При контроле качества работ проверяют: правильность укладки рулонных геосинтетиков и установки секций геоячеек, степень уплотнения материала армируемого слоя, вертикальные отметки, неровности поверхности слоя, поперечные уклоны и др.
При армировании объемными геоячейками «ПРУДОН-494» верхнего слоя покрытия сельских дорог толщина верхней части слоя (защитный слой) над геоячейками должна быть в пределах (в плотном теле):
см для мелкозернистого материала слоя (песок, местный глинистый грунт);
- 3 – 5 см для крупнозернистых материалов (щебень, гравий, ЩГПС и т. п. материалы).
8.2 Технология укрепления объемными геоячейками «ПРУДОН-494» откосов, конусов и водоотводных устройств сельских дорог
8.2.1 Укрепление объемными геоячейками «ПРУДОН-494» поверхности откосов (рисунок 7.7-7.10) и водоотводных устройств рекомендуется выполнять в следующей технологической последовательности:
а) Планировка откоса для обеспечения заданной проектом геометрии поверхности;
б) Транспортировка секций геоячеек и рулонов геотекстиля.
в) Укладка на поверхность откоса полотен геотекстиля.
г) Установка на поверхность откоса объемных геоячеек.
д) Укладка в объемные геоячейки материала заполнителя.
8.2.2 При применении геоячеек для укрепления откосов особенности выполнения работ связаны с операциями по подготовке поверхности откоса под укладку, укладкой на поверхность откоса полотен геотекстиля и секций геоячеек и укладкой в геоячейки материала заполнителя.
8.2.3 Планировка откоса для обеспечения заданной проектом геометрии поверхности производится механизированным способом и ручным инструментом (лопатами и скребками-гладилками). Затем производится уплотнения грунта катками или трамбовками. Устраивают в соответствии с проектным решением анкерные траншеи для крепления концевых частей секций геоячеек у подошвы и у бровки откоса. Выполняют разбивку поверхности откосов под размер секций геоячеек.
8.2.4 Транспортируют секции геоячеек и рулоны геотекстиля и раскладывают их равномерно по длине захватки.
8.2.5 Укладка на поверхность откоса полотен геотекстиля (если предусмотрено проектом) выполняется методом раскатывания рулонов сверху вниз с нахлестом и их закрепление нагелями. При формировании геотекстильной подложки под геоячейками «ПРУДОН-494» нет необходимости устраивать большой нахлест полотен. Достаточен нахлест в 10 – 20 см как в продольном, так и в поперечном направлении. Нагель – деталь крепление полотен рулонных геосинтетиков к грунту в виде П-образного элемента из стальной проволоки диаметром 3 - 4 мм. Как правило, ширину полки нагеля принимают равной 10 – 15 см. Длину нагеля и частоту их установки принимают в зависимости от прочности грунта и ветровой обстановки в зоне строительства: длина нагеля равнасм, шаг установки нагелей по площади равен 2 – 10 м.
8.2.6 Установка на поверхность откоса объемных геоячеек выполняется отдельными секциями с растяжением их в проектное положение (6,12х2,43м) с запуском их в анкерные траншеи. Крепление секций к поверхности откоса и между собой выполняют Г - образными анкерами. Анкеры располагают по периметру секций геоячеек и равномерно по площади. Длина стальных анкеров и частота их установки зависит от условий местности и угла откоса и определяется проектом. Стальные Г-образные анкеры работают совместно с объемными геоячейками и предназначены для передачи сдвиговых нагрузок, возникающих в конструкции укрепления, на нижний слой. Анкеры изготавливают из прутка периодического профиля диаметром 12 мм. Длина анкера, как правило, равна 0,5-1,2 м и выбирается опытным путем. Для этого на строящемся объекте выполняют опытную установку 5 анкеров на подготовленный откос и их выдергивание. Анкер должен выдерживать усилие выдергивания не менее 20 кгс. Анкеры устанавливают:
а) по периметру секций геоячеек (внешние анкеры):
- по короткой стороне – в каждую ячейку;
- по длинной стороне – через одну ячейку;
б) равномерно по площади секций геоячеек (внутренние анкеры):
- по ширине секции 2 ряда анкеров (расстояние между анкерами 0,8 м); , - по длине секции в зависимости от параметров откоса: с шагом 1 м (5 х 2 = 10 шт.), с шагом 1,2 м (4 х 2 = 8шт.), с шагом 1,5 м (3 х 2 = 6 шт.).
При соответствующем обосновании допускается в качестве анкеров использовать деревянные колышки.
Дополнительно секции геоячеек могут крепиться между собой скрепками с помощью степплера или специальными пластиковыми болтами.
8.2.7 Укладку в объемные геоячейки материала заполнителя выполняют с помощью экскаватора или погрузчика, не допуская падения крупнофракционного материала с высоты более 0,5 м, а грунта и песчано-гравийной смеси - с высоты более 1,0 м.
8.2.7.1 Заполнение объемных геоячеек щебнем или бетоном (анкерные траншеи, подтапливаемая часть откоса, зона кювета и других водоотводных устройств и др.). Выравнивание, планировка поверхности и уплотнение щебня, при этом толщина слоя щебня или бетона должна быть на 2-3см больше высоты геоячеек.
8.2.7.2 Заполнение объемных геоячеек растительным грунтом или ТПС. Выравнивание, планировка поверхности и уплотнение щебня, при этом толщина растительного слоя должна быть на 3-5см больше высоты геоячеек. Посев семян многолетних трав. Укрытие поверхности геотекстилем и закрепление полотен нагелями. Поливка поверхности водой.
8.3 Укрепление поверхности конусов мостов и путепроводов объемными геоячейками
Укрепление поверхности конусов мостов и путепроводов объемными геоячейками [4, 11] рекомендуется выполнять в технологической последовательности, приведенной в п.8.2.1. Дополнительно добавляются операции, связанные с бетонированием геоячеек в зоне подошвы конуса и поверхности в верхней части конуса (на устоях и возле шкафной стенки).
8.4 Указания по организации производства работ
При устройстве конструктивных слоев сельских дорог, армированных геоячейками «ПРУДОН-494», работы ведут в две смены на захватке длиной 400 м, а при необходимости организации работ в три смены, указания по организации труда в третью смену должны разрабатываться отдельно и согласовываться с профсоюзной организацией. Длину захватки принимают, исходя из производительности ведущего звена по укладке объемных георешеток.
Формируют бригаду рабочих в следующем составе:
а) машинист бульдозера ДЗ-171 5-го разряда - 1
б) машинисты катков ДУ-64 и ДУ-85-1 6-го разряда - 2
в) машинист автогрейдера ДЗ-99 … 6-го разряда - 1
г) машинисты погрузчиков ТО-18 … 6-го разряда - 2
д) дорожные рабочие:
1) 1 звено:
- 3-го разряда -1 чел.;
- 2-го разряда - 4 чел.;
2) 2 звено:
- 3-го разряда - 1 чел.;
- 2-го разряда - 4 чел.
Водители автосамосвалов, занятые на перевозке материалов слоя, в состав бригады не входят.
Работу бригады организуют следующим образом.
Дорожные рабочие 3-го разряда (2 чел.) и 2-го разряда (8 чел.) раскатывают рулоны ГМ внахлест и устанавливают секции объемных георешеток.
Машинисты погрузчиков ТО-18 6-го разряда (2чел.) осуществляют засыпку георешеток материалом слоя.
Машинист бульдозера 5-го разряда выполняет разравнивание и предварительную планировку грунта за два прохода по одному следу.
Машинист катка ДУ-64 6 разряда - укатывает грунт до необходимой плотности.
Машинист автогрейдера ДЗ-99 6 разряда выполняет окончательную планировку дорожного полотна за два прохода по одному следу с приданием поверхности поперечных уклонов.
Машинисты обязаны вначале смены проверить готовность машины к работе, устранить мелкие неисправности, заправить машины, отрегулировать рабочие органы, а в конце смены очистить машину, сообщить механику о замеченных неисправностях.
Для доставки грунта комплектуют колонну автомобилей-самосвалов, число которых определяют исходя из продолжительности рейса. К расчетному числу добавляют 1 - 2 автосамосвала для компенсации времени отдыха водителей и непредвиденных задержек.
8.5 Указания по технике безопасности
При выполнении работ по устройству конструктивных слоев сельских дорог с применением объемных геоячеек «ПРУДОН-494» необходимо выполнять требования:
- ГОСТ12.1.004. ССБТ. Пожарная безопасность. Общие требования;
- ГОСТ12.4.011. ССБТ. Средства защиты работающих. Общие требования и классификация;
- СНиП 12-03 Безопасность труда в строительстве. Часть 1
- СНиП 12-04 Безопасность труда в строительстве. Часть 2;
- ВСН 8-89 Инструкция по охране природной среды при строительстве, ремонте и содержании автомобильных дорог;
- ВСН 19-89 Правила приемки работ при строительстве и ремонте автомобильных дорог;
- ВСН 37-84 Инструкция по организации движения и ограждению мест производства работ и других нормативных документов.
До начала работ необходимо: оградить участок работ шлагбаумами и пометить дорожными знаками, наметить безопасную зону для рабочих, схему захода в зону работ автосамосвалов.
Отсыпку армируемого слоя следует вести не ближе чем за 20 м от места, где выполняют укладку рулонных ГМ и установку объемных георешеток.
При обрезке полотен ГМ ручным режущим инструментом необходимо соблюдать соответствующие требования безопасности:
- отрезать полотно способом «от себя»;
- убирать режущий инструмент в футляр;
- для защиты работающих от пыли и мелких частиц ГМ при их резке использовать лепестковый респиратор.
Рабочие, обслуживающие машины должны пользоваться средствами индивидуальной защиты в соответствии с отраслевыми нормами.
При совместной работе нескольких машин, идущих друг за другом, дистанция между ними должна быть не менее 10 м.
Каждая машина должна быть закреплена за определенным машинистом.
Заключение
Объемные геоячейки «ПРУДОН-494» являются многофункциональным материалом, позволяющим решать различные задачи при строительстве и реконструкции сельских дорог:
- армирования оснований и тела насыпи земляного полотна;
- армирования упрощенных покрытий сельских дорог;
- защита от эрозии откосов и водоотводных устройств.
Приведенные в данном документе конструкции земляного полотна, покрытий дорог, откосов земполотна и водоотводных устройств на базе геоячеек «ПРУДОН-494» апробированы и реализованы на многих объектах дорог общего пользования в сложных гидрогеологических условиях как в Европейской части России, так и в Сибири и являются в большинстве своем типовыми. Вместе с тем, рассмотренные конструкции не исчерпывают всех технических решений, которые могут быть рациональны и экономически выгодны для конкретных условий строительства сельских дорог. Новые, не вошедшие в данный документ технические решения, рекомендуется разрабатывать в соответствии с методами индивидуального проектирования при научном сопровождении строительства.
Приложение А
(справочное)
Методы контроля показателей свойств и техническая характеристика геоячеек «ПРУДОН-494» и геотекстилей
При строительстве сельских дорог рекомендуется применять геоячейки «ПРУДОН-494» как самостоятельно, так и в композиции с ткаными и неткаными геотекстилями.
А.1 Объемные пластиковые геоячейки «ПРУДОН-494»
При строительстве сельских дорог рекомендуется применять геоячейки «ПРУДОН-494» высотой 10-20см и размером ячейки 20-40см.
Секция геоячейк «ПРУДОН-494» - это конструкция, получаемая путем соединения между собой лент посредством линейных сварных швов, расположенных в шахматном порядке. В сложенном (транспортном) положении секция геоячеек представляет собой легкий компактный модуль, а в растянутом (рабочем) положении секция геоячеек образует пространственную ячеистую конструкцию (рисунок А.1).
В нашей стране массовый выпуск пластиковых геоячеек с торговой маркой «ПРУДОН-494» производит фирма 494УНР», начиная с 1993 года, в соответствии с ТУ с изменением №1 и со Стандартом организации СТО 1-2006 [5]. В настоящее время 494 УНР» имеет современное высокопроизводительное оборудование по изготовлению геоячеек различных типоразмеров. Объем выпуска составляет около 3,0 млн. м2 в год. Основное назначение геоячеек - это армирование грунтовых и дорожно-строительных материалов. При монтаже секции геоячеек растягивают в рабочее положение в размер 6,12 х 2,43 м и устанавливают на земляное полотно вплотную друг к другу. Фиксация геоячеек в растянутом положении производится с помощью стальных Г-образных или прямых анкеров. Допускается применять также деревянные прямые анкеры. Между

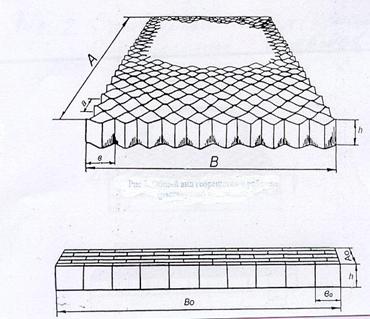

1 - Стандартный модуль геоячеек «ПРУДОН-494»
собой геоячейки могут быть соединены посредством стальных скрепок или специальных болтов. После укладки материала заполнителя в ячейки на земляном полотне образуется сплошное высокопрочное композитное покрытие толщиной 10-20 см из геоячеек и материала заполнителя ячеек. В качестве материала заполнителя, в зависимости от решаемых задач, могут применяться грунт, щебень, ЩГПС, бетон и местные дорожно-строительные материалы. Основные типоразмеры и масса геоячеек «ПРУДОН-494» приведены в таблице А.1.
Секция геоячеек «ПРУДОН-494» имеет следующие технические характеристики:
а) толщина ленты, мм ……………………………………………………1,35
б) максимальная прочность ленты при разрыве не менее, Н/мм2……18,5;
в) максимальная нагрузка (Рм) ленты при растяжении не ниже, кН/м 26, 0;
г) разрывная нагрузка шва не менее, % от Рmax ………………..……..…50;
д) удлинение ленты при Рм не более, % ……………………………..…30;
е) удлинение при разрыве ленты не менее, % …………………………180;
ж) жесткость ленты по ГОСТ 8977 не менее, сН ………………...…600;
з) химическая стойкость, рН ………..………………………………..4 – 11;
и) рабочий диапазон температур, 0ºС …......................................…-60 - +55;
к) подтвержденный гарантийный срок службы объемной пластиковой геоячеек «ПРУДОН-494» не менее, лет ………………………..……...…..…50.
1 - Размеры и масса секции геоячеек «ПРУДОН-494»
Тип геоячеек | Высота секции, м | Размеры секции в плане, м | Ширина ячейки, м | Масса секции, кг |
ОР1 | 0,05 | 6,12 * 2,43 | 0,2 | 13 |
ОР2 | 0,075 | 6,12 * 2,43 | 0,2 | 20 |
ОР3 | 0,10 | 6,12 * 2,43 | 0,4 | 13 |
АР1 | 0,10 | 6,12 * 2,43 | 0,2 | 26 |
АР2 | 0,15 | 6,12 * 2,43 | 0,2 | 39 |
АР3 | 0,20 | 6,12 * 2,43 | 0,2 | 52 |
Примечания 1 Типы геоячеек ОР применяются преимущественно в конструкциях укрепления откосов. 2 Типы геоячеек АР применяются преимущественно для армирования слабых оснований и конструктивных слоев дорожных одежд, для многослойного укрепления крутых откосов и подпорных стен. 3 По согласованию с потребителем возможно изготовление геоячеек других типоразмеров. |
Геоячейки «ПРУДОН-494» выпускают с гладкой или рельефной (текстурированной) поверхностью граней. Грани ячеек могут быть перфорированы для улучшения условий дренажа материала заполнителя. Количество и размер отверстий на ребрах ячеек задают в зависимости от крупности зерен заполнителя. Качество геоячеек «ПРУДОН-494» подтверждено Государственным сертификатом соответствия по ГОСТ Р №РОСС RU. СЛ 33. Н 0087.
А.2 Тканый геотекстиль
При строительстве сельских дорог рекомендуется применять тканые геотекстили с максимальной нагрузкой при растяжении Рм = 30 – 200 кН/м и относительным удлинением eм = 5 – 20%.
Тканый геотекстиль - это плоский рулонный материал, получаемый методами текстильной промышленности путем переплетения двух и более волоконных систем. Тканые геотекстили имеют величину ячеек менее 2,5 мм, отличаются материалом, видом волокна (тканая, мультифиламентная, крученая монофиламентная пряжа, сплетенные волокна), видом плетения (холстовое, панамское, диагональное), а также плотностью – числом нитей на единицу площади (рисунок А.2).

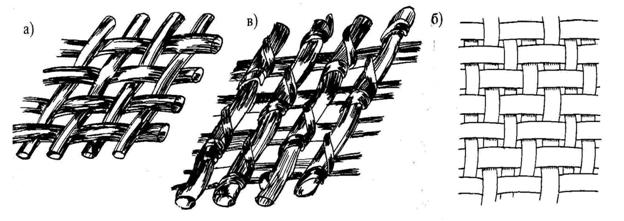

а - холстовое плетение монофиламентными волокнами;
б – тканый геотекстиль ленточного типа;
в – высокопрочная трехкомпанентная тканная структура
2 – Виды тканых геотекстилей
При изготовлении тканых геотекстилей в качестве исходного сырья используют волокна преимущественно из полипропилена, полиэфира или их смеси. Показатели свойств тканого геотекстиля приведены в таблице А.2.
2 – Типовые показатели свойств тканых геотекстилей
№ | Показатели свойств | Марка геотекстиля | ||
М1 | М2 | М3 | ||
1 | Сырье | Полипропилен, полиэфир | ||
2 | Разрывная нагрузка Рм, кН/м: -по длине -по ширине | 40 35 | 70 60 | 90 80 |
3 | Удлинение при разрыве, % -по длине -по ширине | 30 30 | 25 20 | 20 25 |
Окончание таблицы А.2
|
