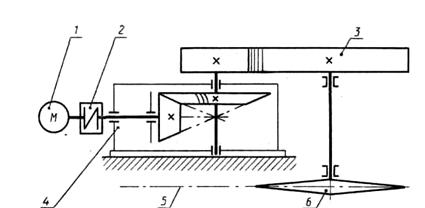

1 – двигатель; 2 – упругая муфта со звездочкой; 3 – цилиндрическая зубчатая передача;
4 – конический редуктор; 5 – грузовая цепь; 6 – звездочка цепи
Исходные данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Тяговая сила цепи F, кН Скорость грузовой цепи v, м / с Шаг грузовой цепи p, мм Число зубьев звездочки z Допустимое отклонение скорости грузовой цепи δ, % Срок службы привода LГ, лет | 3,0 0,55 80 7 6 5 | 3,4 0,60 80 9 5 5 | 3,8 0,65 100 8 4 7 | 4,0 0,60 80 7 7 6 | 4,2 0,64 100 9 8 7 | 4,6 0,65 80 8 5 5 | 4,8 0,60 80 8 4 7 | 5,0 0,65 100 9 7 4 | 5,3 0,55 80 7 6 4 | 5,5 0,63 100 8 4 6 |
Техническое задание 3. Привод механизма передвижения мостового крана

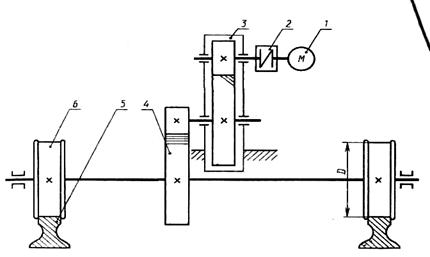

1—двигатель; 2—упругая втулочно-пальцевая муфта; 3 — цилиндрический редуктор; 4 — цилиндрическая зубчатая передача; 5 — рельс; 6 — колесо
Исходные данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Сопротивление движению моста Т, кН Скорость моста Диаметр колеса D, мм Допустимое отклонение скорости моста δ, % Срок службы привода LГ, лет | 1,5 1,00 200 3 5 | 2,0 1,35 300 4 6 | 2,5 1,65 400 6 7 | 3,0 1,00 300 6 3 | 2,0 2,00 500 5 4 | 3,0 1,35 400 3 6 | 1,5 1,65 600 4 5 | 2,5 2,00 700 5 4 | 2,5 1,00 400 5 6 | 3,5 1,65 500 6 3 |
Техническое задание 4. Привод механизма поворота крана
1 – поворотная колонна; 2 – механизм изменения вылета; 3 – двигатель; 4 – механизм подъема; 5 – упругая муфта; 6 – червячный редуктор; 7 – цилиндрическая зубчатая передача
Исходные данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Момент сопротивления вращению Т, кН Скорость поворота v, м / с Диаметр колонны D, мм Допустимое отклонение скорости поворота крана δ, % Срок службы привода LГ, лет | 1,0 0,06 300 5 6 | 1,3 0,06 300 6 7 | 1,5 0,07 350 6 4 | 1,7 0,07 350 4 7 | 1,9 0,08 420 5 5 | 2,0 0,08 420 3 4 | 2,4 0,10 500 6 6 | 2,6 0,14 600 3 4 | 2,8 016 600 4 5 | 3,0 0,18 750 5 5 |
Техническое задание 5. Привод к ленточному конвейеру

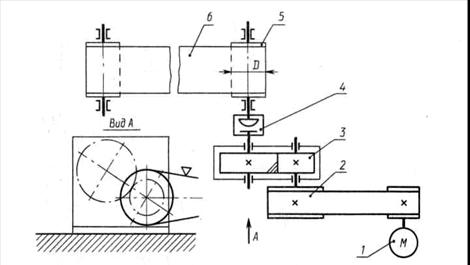

1 – двигатель; 2 – клиноременная передача; 3 – цилиндрический редуктор; 4 – цепная муфта; 5 – барабан; 6 – ленты конвейера
Исходные данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Тяговая сила ленты F, кН Скорость ленты Диаметр барабана D, мм Допустимое отклонение скорости ленты δ, % Срок службы привода LГ, лет | 1,2 0,8 200 4 5 | 1,6 0,9 200 4 6 | 1,8 1,0 225 4 7 | 2,0 1,1 225 7 4 | 2,2 1,1 250 6 6 | 2,4 1,2 250 3 7 | 2,6 1,2 275 5 6 | 2,8 1,3 275 4 7 | 3,0 1,4 250 3 4 | 3,2 1,5 250 6 3 |
Техническое задание 6. Привод к качающемуся подъемнику
1 – передача поликлиновым ремнем; 2 – двигатель; 3 – червячный редуктор; 4 – тяговая цепь; 5 – подъемный монорельс; 6 – подвеска; 7 – груз; 8 – упругая муфта
Исходные данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Грузоподъёмность F, кН Скорость подъёма v, м / с Шаг тяговой цепи p, мм Число зубьев звездочки z Допустимое отклонение скорости подъёма δ, % Срок службы привода LГ, лет | 0,8 0,50 100 10 5 5 | 1,0 0,55 125 9 4 6 | 1,2 0,60 80 12 7 4 | 1,5 0,65 150 8 6 6 | 1,8 0,55 100 11 3 5 | 1,5 0,60 125 8 4 6 | 1,7 0,65 100 10 5 4 | 1,9 0,70 125 9 6 3 | 2,0 0,75 150 7 7 6 | 2,2 0,80 100 11 6 7 |
Техническое задание 7. Привод галтовочного барабана для снятия заусенцев после штамповки
1 – двигатель; 2 - передача поликлиновым ремнем; 3 – цилиндрический редуктор; 4 – цепная муфта; 5 – галтовочный барабан
Исходные данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Окружная сила на барабане F, кН Окружная скорость барабана v, м / с Диаметр барабана D, мм Допустимое отклонение скорости барабана δ, % Срок службы привода LГ, лет | 0,5 2,0 400 3 7 | 0,8 2,5 400 4 6 | 1,0 2,5 600 5 4 | 1,0 2,5 630 5 5 | 0,7 305 800 4 6 | 0,8 3,0 800 4 7 | 0,9 3,0 900 3 5 | 1,1 2,5 900 4 5 | 1,2 2,0 800 4 4 | 0,5 3,0 800 5 6 |
Техническое задание 8. Привод к шнеку-смесителю

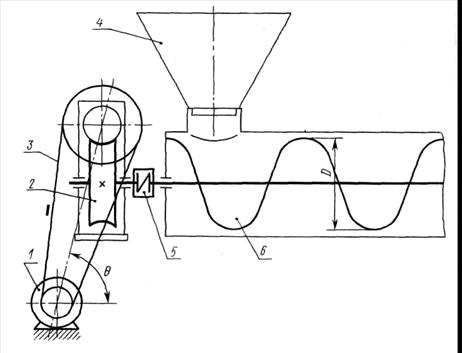

1 – двигатель; 2 – червячный редуктор; 3 – плоскоременная передача; 4 – загрузочный бункер; 5 – упругая муфта; 6 – шнек
Исходные данные | Варианты | |||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
Тяговая сила шнека F, кН Скорость перемещения смеси Наружный диаметр шнека D, мм Угол наклона ременной передачи θ, град Допустимое отклонение скорости смеси δ, % Срок службы привода LГ, лет | 1,1 0,8 400 45 5 6 | 1,3 0,9 400 30 6 6 | 1,5 1,1 425 60 7 5 | 1,8 1,3 550 45 5 7 | 2,0 1,2 500 45 4 5 | 2,2 1,0 450 60 6 6 | 2,5 1,1 550 30 5 4 | 2,7 0,9 575 45 5 4 | 3,0 1,3 500 60 4 4 | 2,9 1,2 450 30 3 6 |
Техническое задание 9. Привод к скребковому конвейеру
|
Из за большого объема этот материал размещен на нескольких страницах:
