ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ

ВЫСШЕГО ПРОФЕССИАНАЛЬНОГО ОБРАЗОВАНИЯ

ВОЛГОГРАДСКИЙ ГОСУДАРСТВЕННЫЙТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

КАМЫШИНСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ (ФИЛИАЛ)

ВОЛГОГРАДСКОГО ГОСУДАРСТВЕННОГО ТЕХНИЧЕСКОГО УНИВЕРСИТЕТА

КАФЕДРА «ТЕХНОЛОГИЯ МАШИНОСТРОЕНИЯ»

ОБОРУДОВАНИЕ МАШИНОСТРОИТЕЛЬНЫХ ПРОИЗВОДСТВ

Программа, методические указания
и задания для контрольной работы по курсу «Оборудование машиностроительных производств» для направления 151000 «Конструкторско-технологическое обеспечение автоматизированных машиностроительных производств» по специальности 151001 «Технология машиностроения»

РПК «Политехник»

Волгоград

2006

УДК 621.7/9 (075)

ОБОРУДОВАНИЕ МАШИНОСТРОИТЕЛЬНЫХ ПРОИЗВОДСТВ: Программа, методические указания и задания для контрольной работы по курсу «Оборудование машиностроительных производств» для направления 151000 «Конструкторско-технологическое обеспечение автоматизированных машиностроительных производств» по специальности 151001 «Технология машиностроения» / Сост. ; Волгоград. гос. техн. ун-т. – Волгоград, 2006. – 55с.

Излагается программа курса. Даются методические рекомендации по выполнению контрольной работы, задания к ней и тесты для самоконтроля.

Предназначены для студентов заочной формы обучения, но могут быть использованы и для студентов других форм обучения.

Ил. 27. Табл. 4. Библиогр.: 10 назв.

Рецензент:

Печатается по решению редакционно-издательского совета

Волгоградского государственного технического университета

НЕ нашли? Не то? Что вы ищете?

Составитель: Валерий Иванович Выходец

ОБОРУДОВАНИЕ МАШИНОСТРОИТЕЛЬНЫХ ПРОИЗВОДСТВ

Программа, методические указания и задания для контрольной работы по курсу «Оборудование машиностроительных производств» для направления 151000 «Конструкторско-технологическое обеспечение автоматизированных машиностроительных производств» по специальности 151001 «Технология машиностроения».

Под редакцией автора.

Темплан 2006 г., поз. № 3

Подписано в печать

Бумага листовая. Печать ризографическая.

Усл. печ. л. 3,44. Усл. авт. л.3,31.

Тираж 100 экз. Заказ №

Волгоградский государственный технический университет

400131 Волгоград, просп. Им. , 28

РПК «Политехник»

Волгоградского государственного технического университета

400131 Волгоград, ул. Советская, 35

Ó Волгоградский

государственный

технический

университет, 2006

ВВЕДЕНИЕ

На изучение дисциплины «Оборудование машиностроительных производств» на заочной форме обучения предусмотрено 119 часов. Из них 16 часов с преподавателем (8 часов лекций, 4 часа практических занятий, 4 часа лабораторных работ) и 103 часа на самостоятельную работу. В процессе самостоятельного освоения дисциплины студент должен по литературным источникам изучить теоретический материал согласно, приведенному в рабочей программе, содержанию учебной дисциплины и выполнить контрольную работу. Задание и вариант контрольной работы выдается преподавателем на обзорной лекции в конце сессии предыдущего семестра.

Форма итоговой аттестации – зачёт.

Данные методические указания содержат выписку из рабочей программы, тесты и технические задания для контрольных работ на проектирование приводных устройств конвейеров, грузоподъемников, питателей, смесителей и других средств механизации, широко применяемых на предприятиях машиностроительных производств. Тесты разработаны для проверки знаний по теоретическому материалу. На них рекомендуется найти ответы самостоятельно.

Проектируемые приводные устройства включают одноступенчатые редукторы различных типов (цилиндрические, конические, червячные), открытые передачи (ременные, цепные, зубчатые) и муфты. В приводах принят двигатель серии 4А общепромышленного применения. При этом проектируются приводы индивидуального производства малой Р ≤ 2 кВт и средней Р ≤ 5,5 кВт мощности, имеющие постоянную или мало меняющуюся рабочую нагрузку.

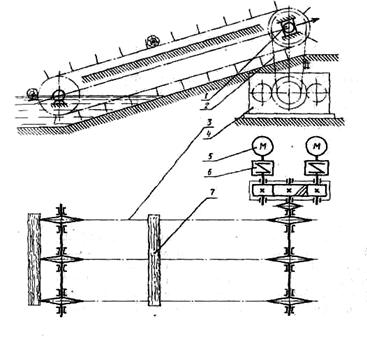

Каждое задание содержит 10 вариантов и включает описание и кинематическую схему машинного агрегата, а также исходные данные для проектирования приводного устройства (см. Т1...Т18).

После исходных данных дана примерная последовательность проектирования привода с конкретным примером.

Дополнительно, отдельным разделом, в контрольной работе необходимо описать то оборудование, для которого проектируется привод. Например, для Т1 – скребковые конвейеры, Т4 – стрелочные краны, Т7 – галтовочные барабаны и т. д. Для заданий Т8 и Т13 описать все смеситетели для приготовления формовочных смесей в литейном производстве, для Т6, Т12 все виды подъемников. При описании привести область применения, конструктивные исполнения, составные части, принцип действия.

ВЫПИСКА ИЗ РАБОЧЕЙ ПРОГРАММЫ

Цель и задачи дисциплины.

Цель изучения дисциплины – иметь ясное представление о номенклатуре, принципе действия и устройстве основных видов оборудования, обеспечивающего производство машиностроительной продукции.

В результате изучении дисциплины студент должен знать:
номенклатуру основного оборудования, применяемого для производства заготовок, транспортные машины и оборудование, служащее для механизации и автоматизации производственных процессов, вспомогательное или сопутствующее оборудование, обеспечивающее эффективное функционирование основных технологических механизмов и машин, безопасность труда и требуемые экологические условия;

принцип действия вышеперечисленного оборудования, кинематические схемы и основные элементы конструкции.

Студент должен уметь:

правильно выбирать оборудование для конкретных условий производства;

выполнить необходимые расчеты основных параметров оборудования и его элементов;

получить навыки управления и обслуживания оборудованием.

Дисциплина взаимосвязана с такими дисциплинами как: «Детали машин и основы конструирования», «Физика», «Теория механизмов и машин», «Гидравлика», «Технологические процессы в машиностроении».

Содержание учебной дисциплины.

Тема 1. Виды оборудования, используемого при производстве машиностроительных изделий. Основное технологическое оборудование, вспомогательное и сопутствующее оборудование.

Тема 2. Оборудование для сварочных работ. Сварочные преобразователи, сварочные аппараты переменного тока, сварочные выпрямители, сварочная проволока, электроды. Оборудование для электроконтактной сварки и газосварки.

Тема 3. Оборудование литейных цехов. Оборудование для подготовки и приготовления формовочных смесей.

Тема 4. Оборудование литейных цехов. Оборудование для машинной формовки. Оборудование для обрубки и очистки литья. Плавильное оборудование

Тема 5. Оборудование для производства заготовок. Отрезные станки и ножницы для резки сортового и листового проката. Кузнечно-прессовое оборудование. Молоты, прессы. Кривошипные машины. Оборудование для очистки заготовок..

Тема 6. Подъемно-транспортные машины. Классификация..

Тема 7. Домкраты, лебедки, тали, подъемники.

Тема 8. Краны. Краны стрелового типа, мостового типа, козловые.

Тема 9. Транспортные машины с непрерывным тяговым органом. Ленточные и цепные конвейеры, элеваторы.

Тема 10. Транспортные машины без тягового органа. Роликовые конвейеры. Винтовые и качающиеся конвейеры.

Тема 11. Транспортные машины периодического действия. Рельсовый транспорт. Ручные тележки электрокары. Погрузчики.

ТЕСТЫ
Сварочное оборудование

1. Сваркой называется процесс получения неразъёмного соединения посредством установления межатомных связей между свариваемыми частями при их местном нагреве или ………. или совместном действии тог и другого. Вставьте правильное выражение.

A) сухом трении

B) относительном сдвиге

C) взаимном нагружении

D) пластическом деформировании

2. По физическим признакам, в зависимости от формы используемой энергии, предусматриваются три класса сварки. Какой класс не существует?

A) электрический B) термомеханический

C) термический D) механический

Какой разновидности дуговой сварки не существует?

A) ручная дуговая сварка

B) ручная сварка под флюсом

C) дуговая сварка в защитном газе

D) электрошлаковая сварка

Какой разновидности сварки не существует?

A) полуавтоматическая сварка под флюсом

B) электролучевая сварка

C) плазменная электрошлаковая сварка

D) ручная дуговая сварка

5. Для чего нужно произвести ионизацию воздуха в межэлектродном пространстве при дуговой сварке?

A) чтобы вызвать в газе мощный электрический ток

B) чтобы осуществить местный нагрев воздуха

C) чтобы расщепить воздух на составляющие его компоненты

D) чтобы повысить электрическое сопротивление воздуха

Какие вещества вводят в зону дуги для повышения устойчивости её горения?

A) обладающие наименьшим потенциалом ионизации

B) обладающие наибольшим потенциалом ионизации

C) тяжёлые металлы

D) инертные газы

7. Какое вещество не вводят в зону дуги для повышения устойчивости её горения?

A) калий B) натрий

C) литий D) ванадий

8. Какая кривая является вольтамперной характеристикой дуги при ручной дуговой сварке?

A) 1;

B) 2;

C) 3;

D) 4.

9. Какая кривая является вольтамперной характеристикой дуги при автоматической сварке под флюсом с высокой плотностью тока?

A) 1;

B) 2;

C) 3;

D) 4.

Какое оборудование из перечисленного не относится к источникам питания сварочной дуги?

A) сварочные преобразователи

B) сварочные инверторы

C) сварочные аппараты переменного тока

D) сварочные выпрямители

Из каких основных частей состоят сварочные преобразователи?

A) трансформатор и выпрямитель

B) двигатель и генератор

C) трансформатор и дроссель

D) генератор и выпрямитель

12. Какой из графиков соответствует внешней характеристике сварочного генератора?

A) I; B) II; C) III; D) ни один из графиков не соответствует

13. Найдите ответ в котором оба элемента в отдельности обеспечивают падающую внешнюю характеристику у сварочных аппаратов переменного тока?

A) дроссель и трансформатор с увеличенным магнитным рассеиванием

B) реостат или трансформатор с увеличенным магнитным рассеиванием

C) дроссель или трансформатор с уменьшенным магнитным рассеиванием

D) реостат или трансформатор с уменьшенным магнитным рассеиванием

Из каких основных частей состоят сварочные аппараты переменного тока?

A) трансформатор и выпрямитель

B) двигатель и генератор

C) трансформатор и дроссель

D) генератор и выпрямитель

Из каких основных частей состоят сварочные выпрямители?

A) трансформатор и выпрямитель

B) двигатель и генератор

C) трансформатор и дроссель

D) генератор и выпрямитель

16. Ток короткого замыкания не должен превышать сварочный ток более чем в ……. Вставьте правильное значение.

A) полтора раза B) два раза

C) три раза D) четыре раза

17. Размагничивающее действие какого элемента на рисунке обеспечивает получение падающей внешней характеристики сварочного генератора ?

A) RВ ;

B) Фв;

C) Фп;

D) якорь генератора

18. Какая пара вентилей проводит ток в момент когда напряжение максимально в фазе В и минимально в фазе С?

19. Сколько хрома содержится в сварочной проволоке с обозначением СВ08ХГ2С?

A) до 8%; B) 0%; C) до 1 %; D) до 0,08 %.

20. На какие две группы делят покрытия сварочных электродов?

A) твёрдые и мягкие; B) тонкие и толстые;

C) тёмные и светлые; D) органические и неорганические.

21.Какую функцию не выполняет покрытие электродов?

A) обеспечивает устойчивое горение дуги

B) защищает расплавленный металл от кислорода и aзота воздуха

C) изменяет состав металла шва вводом в него легирующих элементов

D) увеличивает время охлаждения шва

22. Какой из перечисленных ниже элементов отсутствует в оборудовании в автоматической сварке под флюсом?

A) сварочный электрод B) сварочная головка

C) сварочная тележка D) пульт управления

23. Какое движение не механизировано в оборудовании для полуавтоматической сварки под флюсом?

A) подача электродной проволоки
B) движение электродной проволоки вдоль шва

24. Газовой сваркой называется сварка плавлением, при которой нагрев кромок соединяемых частей и присадочного материала производится теплотой сгорания горючих газов в …….

A) кислороде B) водороде

C) воздухе D) вакууме

25. Что получают с помощью ацетиленового генератора?

A) горючий газ B) горючую жидкость

C) карбид кальция D) кислород

26. Какое устройство служит для защиты ацетиленового генератора от взрывной волны газокислородного пламени при обратном ударе?

A) редуктор B) водяной затвор

C) горелка D) мундштук

27. Какое устройство служит для понижения давления газа баллона до рабочего давления горелки?

A) редуктор B) водяной затвор

C) вентиль D) мундштук

28. Из какого металла изготавливают вентиль для кислородного баллона?

A) сталь B) алюминий

C) латунь D) титан

29. Из какого металла изготавливают вентиль для ацетиленового баллона?

A) сталь B) алюминий

C) латунь D) титан

30. Для смешивания горючего газа или паров горючей жидкости с кислородом и получения устойчивого сварочного пламени служит.………. Вставьте правильное выражение.

A) редуктор B) водяной затвор

C) горелка D) мундштук

31. В инжекторной горелке давление горючего газа должно быть ……… давления(ю) кислорода. Вставьте правильное слово.

A) выше B) ниже C) равно

32. В безинжекторной горелке давление горючего газа должно быть ……… давления(ю) кислорода. Вставьте правильное слово.

A) выше B) ниже C) равно

33. Чем сварочный резак отличается от сварочной горелки 7

A) не подаётся горючий газ

B) не подаётся кислород

C) имеет два канала для горючего газа

D) имеет два канала для кислорода

34. Сварка с применением давления, при которой нагрев производится теплотой, выделяемой при прохождении электрического тока через соприкасающиеся с друг другом части называется …………. Вставьте правильное слово.

A) дуговой B) газовой

C) контактной D) плазменной

35. При каком виде контактной сварки сварка производится по всей поверхности стыкуемых торцов?

A) стыковой B) точечной

C) шовной D) плоской

36. При каком виде контактной сварки сварка производится вращающимися дисками?

A) стыковой B) точечной

C) шовной D) плоской

37. Для какого вида контактной сварки применяются подвесные сварочные машины?

A) стыковой B) точечной

C) шовной D) плоской

38. Каким видом контактной сварки производится сварка труб при их изготовлении?

A) стыковой B) точечной

C) шовной D) плоской

39. Какой вид энергии обычно используется для контактной сварки 7

A) электрическая на постоянном токе

B) электрическая на переменном токе

C) ультразвуковая

D) энергия гидроудара

Литейное оборудование

40. Какие формовочные смеси не подвергаются после уплотнения пpи формовке тепловому или химическому уплотнению?

A) сырые песчано-глинистые

B) упрочняемые смеси средней прочности

C) самотвердеющие смеси

41. Какие формовочные смеси упрочняются при сушке?

A) сырые песчано-глинистые

B) упрочняемые смеси средней прочности

C) самотвердеющие смеси

42. Какой компонент составляет наибольшую долю в песчано-глинистых смесях?

A) вода B) формовочная глина

C) смола D) оборотная смесь

43. Какое устройство представляет собой вращающийся барабан, наполненный металлическими шарами?

A) дробилка B) мельница

C) галтовочный барабан D) смеситель

44. Схема какой дробилки приведена?

A) молотковой B) роторной

C) щековой D) валковой

45. Схема какой дробилки приведена?

A) молотковой

B) роторной

C) щековой D) валковой

46. Дробление, магнитная сепарация металлических включений, просеивание, очистка песчинок от плёнки связующего, обеспыливание, разделение по фракциям. Что вместе составляют перечисленные операции?

A) приготовление формовочной смеси

B) регенерация формовочной смеси

C) машинная формовка

D) изготовление стержней

47. ……….. литейные, чашечные, периодического действия. Какое слово пропущено?

A) смесители B) машины формовочные

C) дробилки D) мельницы

48. Их конструкции стандартизированы. Чтобы при переходе от одной модели к другой их не менять, их выполняют со вкладышами, несущими на себе модели или с координатной сеткой отверстий. Что это?

A) модельные полуформы

B) модельные плиты

C) модельные опоки

D) механизмы съёма полуформ

49. Для чего применяется пеcкомёт?

A) для очистки отливок

B) для набивки опоки смесью

C) для регенерации песка

D) для смешивания песка с глиной

50. В каком механизме осуществляется подъём модельной плиты с моделью без опоки?

A) в механизме для уплотнения смеси встряхиванием

B) в механизме для прессования смеси

C) в механизме съёма без предварительного поворота полуформы

D) в механизме съёма с предварительным поворотом полуформы

51. В каком механизме полуформу поднимают с модельной плиты при помощи четырёх штифтов?

A) в механизме для уплотнения смеси встряхиванием

B) в механизме для прессования смеси

C) в механизме съёма без предварительного поворота полуформы

D) в механизме съёма с предварительным поворотом полуформы

52. Отливки перекатываются друг по другу и очищаются. Для лучшей очистки вместе с ними загружаются звёздочки из белого чугуна. Какое оборудование описано?

A) дробилки B) смесители

C) мельницы D) галтовочные барабаны

53. Какое оборудование не применяется при очистке литья?

A) галтовочные барабаны

B) дробемётные аппараты

C) дробеструйные аппараты

D) шаровые мельницы

Обработка металлов давлением

54. Клеть с валками и привод валков относятся к оборудованию для ……… Вставьте правильное слово.

A) прессования B) волочения

C) прокатки D) штамповки

55. Ось заготовки располагается параллельно оси валков и прокатываемому металлу придаётся вращательное движение относительно его оси. Стан какой прокатки описан?

A) продольной B) поперечной

C) поперечно-винтовой D) раскаточный

56. Оси валков скрещиваются, хотя проекции осей параллельны. Благодаря этому заготовка получает поступательное движение. Стан какой прокатки описан?

A) продольной B) поперечной

C) поперечно-винтовой D) раскаточный

57. Назовите наилучший материал для волок в машине для волочения.

A) сталь B) чугун

C) графит D) алмаз

58. Выступающий из инструмента конец мотка заготовки закрепляют клещами, соединёнными цепью с барабаном. После намотки 6-7 витков барабан останавливают, конец мотка освобождают от клещей, загибают вокруг штыря на барабане и продолжают ………. Вставьте правильное слово.

A) прокатку B) прессование

C) волочение D) ковку

59. Устройство для нагрева и подачи слитков, пресс, холодильник, механизмы правки, резки и смотки изделий. Оборудование для какого вида обработки металлов давлением описано?

A) прокатка B) прессование

C) волочение D) ковка

60. Какая формула правильно описывает принцип работы гидравлического пресса, если P1 и P2 – усилия приложенные соответственно к малому и большому плунжерам сообщающихся сосудов, а F1 и F2 – площади соответственно малого и большого плунжера?

A) ; B) ;

С) ; D)

61. Силы, возникающие в ………., замыкаются внутри него и не передаются на фундамент. Вставьте правильное, на ваш взгляд, выражение.

A) прокатном стане B) гидравлическом прессе

C) паровоздушном молоте D) домкрате

62. Какая сборочная единица не используется в гидропрессовых установках?

A) гидроцилиндр B) аккумулятор

C) мультипликатор D) шабот

63. Установка состоит из двух гидроцилиндров различных диаметров. В цилиндр большего диаметра поступает жидкость от насоса под давлением Р1. В цилиндре меньшего диаметра возникает давление Р2 большее чем Р1. Какое оборудование описано?

A) гидравлический пресс B) аккумулятор

C) мультипликатор D) гидравлический домкрат

64. Какой вид ножниц из перечисленных ниже не существует?

A) ленточные B) кривошипные

C) высечные D) двухдисковые

65. Какой вид ножниц рекомендуется применять для резания заготовок прямоугольного и квадратного сечений, а также уголка и швеллера?

A) многодисковые

B) высечные

C) кривошипные с параллельными ножами

D) кривошипные с наклонными ножами

66. Какой вид ножниц применяется для фигурной резки?

A) многодисковые

B) высечные

C) кривошипные с параллельными ножами

D) кривошипные с наклонными ножами

67. Какой вид ножниц используется для резки листового проката, свернутого в рулоны, для разделки на полосы?

A) многодисковые

B) высечные

C) кривошипные с параллельными ножами

D) кривошипные с наклонными ножами

68. Какой инструмент не используется в отрезных станках?

A) наклонные ножи B) ножовочные полотна

C) ленточные пилы D) дисковые фрезы

69. Какой инструмент отрезных станков в момент резки заготовок совершает возвратно поступательное движение?

A) наклонные ножи B) ножовочные полотна

C) ленточные пилы D) дисковые фрезы

70. Какой инструмент отрезных станков в момент резки заготовок совершает непрерывное поступательное движение?

A) наклонные ножи B) ножовочные

C) ленточные пилы D) дисковые фрезы

71. Какой инструмент отрезных станков в момент резки заготовок совершает вращательное движение вокруг своей оси?

A) наклонные ножи B) ножовочные

C) ленточные пилы D) дисковые фрезы

72. Какая физическая величина не применяется для увеличения кинетической энергии движущихся частей в ковочных молотах?

A) масса B) высота

C) частота ударов D) ускорение

73. С чем соединен верхний боёк ковочного молота?

A) c фундаментом B) с шаботом

C) с бабой D) с штоком цилиндра

74. С чем соединен нижний боёк ковочного молота?

A) c фундаментом B) с шаботом

C) с бабой D) с штоком цилиндра

75. Какие молоты используются для ковки?

A) паровоздушные B) гидравлические

C) электрические D) электромагнитные

76. Станина этого устройства крепится непосредственно к шаботу и имеет длинные направляющие, чтобы верхняя и нижняя части штампа совпадали?

A) паровоздушный ковочный молот

B) паровоздушный штамповочный молот

C) кривошипный горячековочный пресс
