Оборудование машиностроительных производств (стр. 3 )

1 – двигатель; 2 – плоскоременная передача; 3 – цилиндрический редуктор; 4 – упругая муфта; 5 – ведущая звездочка конвейера; 6 – тяговая цепь

Исходные данные	Варианты
1	2	3	4	5	6	7	8	9	10
Тяговая сила цепи F, кН Скорость тяговой цепи v, м / с Шаг тяговой цепи p, мм Число зубьев звездочки z Допустимое отклонение скорости тяговой цепи δ, % Срок службы привода LГ, лет	2,0 0,50 80 7 4 5	2,4 0,60 100 8 5 6	2,6 0,65 100 7 6 5	2,8 0,55 80 8 5 6	3,0 0,55 80 9 6 5	3,5 0,60 100 7 5 4	3,7 0,60 80 9 4 7	4,0 0,50 80 7 6 5	4,4 0,65 100 7 6 4	4,8 0,63 80 8 4 4

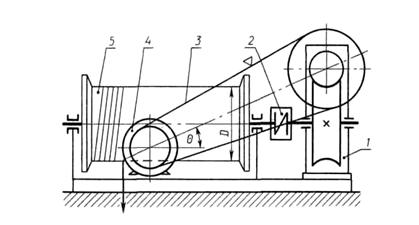

Техническое задание 10. Привод электрической лебедки

1 – червячный редуктор; 2 – упругая муфта; 3 – клиноременная передача; 4 – двигатель;
5 – барабан

Исходные данные	Варианты
1	2	3	4	5	6	7	8	9	10
Грузоподъёмность лебедки F, кН Скорость подъёма v, м / с Диаметр барабана D, мм Угол наклона ременной передачи θ, град Допустимое отклонение скорости подъёма δ, % Срок службы привода LГ, лет	1,0 0,17 200 60 5 7	1,5 0,20 200 60 6 6	1,8 0,25 250 30 4 5	2,0 0,26 250 45 4 6	2,8 0,27 300 30 5 4	2,8 0,20 300 45 5 7	3,0 0,27 350 60 6 5	3,2 0,25 350 30 6 4	3,5 0,23 300 45 5 7	4,0 0,20 250 45 4 6

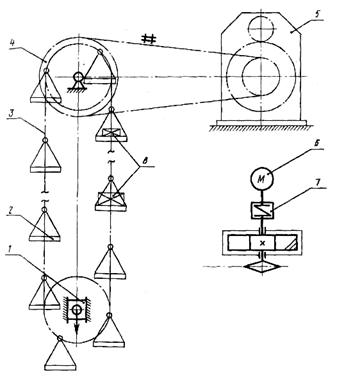

Техническое задание 11. Привод люлечного элеватора

1 – натяжное устройство; 2 – люлька; 3 – тяговая цепь; 4 – цепная передача; 5 – цилиндрический редуктор; 6 – двигатель; 7 – упругая муфта; 8 – груз

Исходные данные	Варианты
1	2	3	4	5	6	7	8	9	10
Тяговая сила цепи F, кН Скорость тяговой цепи v, м / с Шаг тяговой цепи p, мм Число зубьев звездочки z Допустимое отклонение скорости тяговой цепи δ, % Срок службы привода LГ, лет	1,5 0,9 100 7 4 6	2,0 1,0 125 8 5 7	2,5 1,1 125 7 5 4	2,8 1,2 80 9 6 5	3,0 1,3 80 11 4 5	2,0 1,4 100 10 3 6	2,0 1,5 125 10 6 5	1,8 1,6 450 7 5 4	1,5 1,7 100 8 4 6	1,6 1,8 150 9 3 5

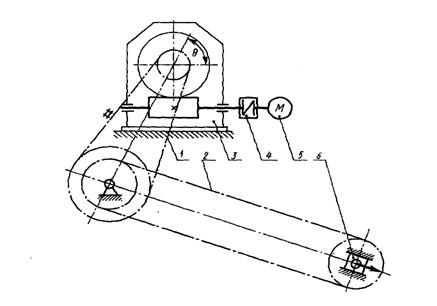

Техническое задание 12. Привод к междуэтажному подъемнику

1-цепная передача; 2 — грузовая цепь; 3 — червячный редуктор; 4—упругая втулочно-пальцевая муфта; 5 — двигатель; 6—натяжное устройство

Исходные данные	Варианты
1	2	3	4	5	6	7	8	9	10
Тяговая сила цепи F, кН Скорость грузовой цепи v, м / с Шаг грузовой цепи p, мм Число зубьев звездочки z Угол наклона цепной передачи θ, град Допустимое отклонение скорости грузовой цепи δ, % Срок службы привода LГ, лет	5,0 0,20 80 8 30 4 7	6,0 0,25 100 9 45 6 6	7,0 0,30 125 10 60 6 7	8,0 0,35 150 7 45 5 7	3,0 0,40 80 10 30 4 5	4,0 0,45 80 11 60 5 4	5,0 0,35 100 8 60 6 6	13,0 0,25 150 12 45 4 4	10 0,30 125 9 30 3 5	6,0 0,40 100 11 60 3 6

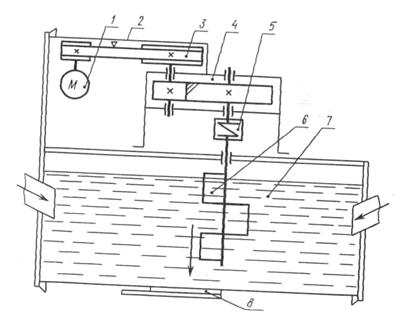

Техническое задание 13. Привод к смесителю

1 – двигатель; 2 – ограждение; 3 – клиноременная передача; 4 - цилиндрический редуктор; 5 – упругая муфта; 6 – мешалка; 7 – смесь; 8 - задвижка

Исходные данные	Варианты
1	2	3	4	5	6	7	8	9	10
Момент сопротивления вращению, Т, кН·м Частота вращения мешалки п, об / мин Допустимое отклонение скорости мешалки δ, % Срок службы привода LГ, лет	0,15 60 5 3	0,18 65 4 5	0,20 70 6 4	0,25 75 7 6	0,27 80 3 4	0,30 70 4 5	0,32 65 7 6	0,34 60 5 7	0,38 70 6 5	0,40 80 4 3

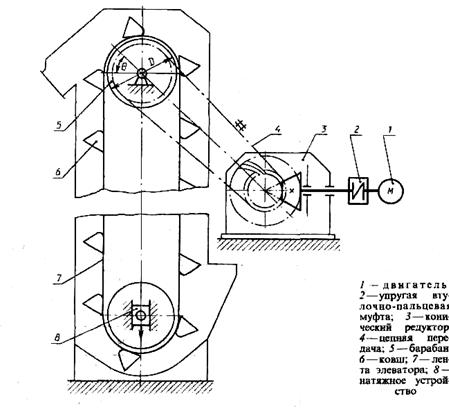

Техническое задание 14. Привод ковшового элеватора

Исходные данные	Варианты
1	2	3	4	5	6	7	8	9	10
Тяговая сила цепи F, кН Скорость ленты v, м / с Диаметр барабана D, мм Угол наклона цепной передачи θ, град Допустимое отклонение скорости ленты δ, % Срок службы привода LГ, лет	1,0 0,8 250 30 5 4	1,3 0,9 250 45 6 7	1,5 1,0 275 30 4 6	1,5 1,1 275 60 6 5	1,8 1,2 300 45 3 4	1,9 1,3 250 45 5 6	2,0 1,4 275 60 4 5	2,2 1,5 275 30 5 7	2,6 1,6 250 30 5 7	2,8 1,7 30 45 3 6

Техническое задание 15. Привод подвесного конвейера

1 – двигатель; 2 – упругая муфта; 3 – цилиндрический редуктор; 4 – коническая зубчатая передача; 5 – звездочка грузовой цепи

Исходные данные	Варианты
1	2	3	4	5	6	7	8	9	10
Тяговая сила цепи F, кН Скорость грузовой цепи v, м / с Шаг грузовой цепи p, мм Число зубьев звездочки z Допустимое отклонение скорости грузовой цепи δ, % Срок службы привода LГ, лет	2,0 0,45 80 7 5 6	3,0 0,45 80 8 6 7	3,0 0,55 100 9 5 5	4,0 0,50 100 8 4 4	5,0 0,50 125 8 6 7	5,5 0,55 80 9 3 6	6,0 0,60 125 7 4 4	6,5 0,60 100 7 3 5	7,0 0,65 100 9 5 6	7,5 0,65 80 7 4 7

Техническое задание 16. Привод к тарельчатому питателю для формовочной земли
